1. 反相积分运算放大器

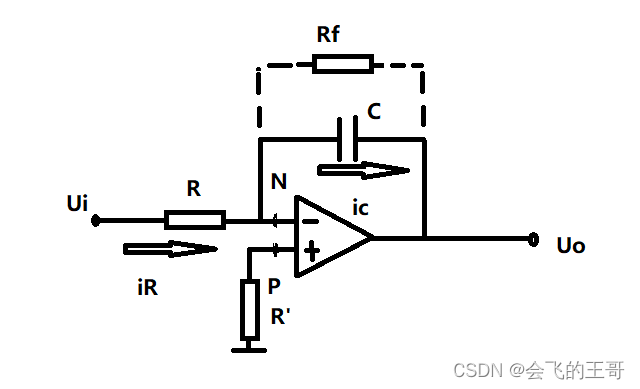

1.1 反相积分运算放大器电路

1.2 反相积分运算放大器电路分析

        1.要清楚电容器在电路中“隔直通交，通高阻低”的特性，将反馈电阻Rf在这里变成了电容C。并联一个反馈电阻是为了防止低频信号的增益过大，并联一个电阻加以限制。若电路工作在一个高频环境，这里的反馈电阻是不需要的。

        2.根据虚短、虚断分析Up = Un = 0,分析时C是满足线性电路的要求，ic = iR = Ui/R，根据N点的电位为0与电流流向分析，Uo = -Uc

        3.电容是电容器中所带电量Q与电容器两极间的电压U的比值；

C = Qc/Uc 这里将极限的观念带入  C = △Qc/△Uc , C = dQc/dUc   得到：dQc = C*dUc

        4.电流是表示单位时间内通过导体某一横截面的电荷量

ic = △Qc/△t →ic = dQc/dt →将3中的结论带入：ic = C*dUc/dt   将2中ic的关系式带入得：

C*dUc/dt = Ui/R ； dUc = Ui*dt/RC 两边同时积分 ;  Uc = 1/RC*∫Ui dt  将2中Uo与Uc 的关系式带入得：           Uo = -1/RC *∫Ui dt

        5.当电容初始电压为Uc（to时刻），Uo等于上述Ui在 to 到 t 时刻积分加上一个初始值Uo（to）

        6.RC为积分常数，影响积分速度，RC越大，速度越慢，越小速度越快

        7.当输入为恒定的直流，Uo = -1/RC*∫ Ui dt → Uo = -Ui / RC * t  ，是一个关于时间t的函数



2.反相积分运算放大器的应用

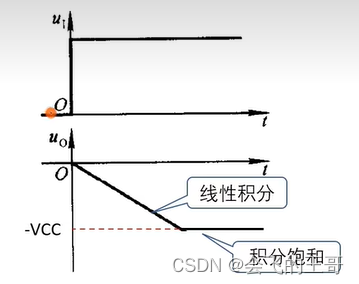

        1.   输入输出的表达式：Uo = -Ui / RC * t    当输入端（图片上半部分）为恒定的直流量时，输出（图片下半部分）的曲线满足关系式的同时，到达某一时刻，电压幅值会接近-VCC，充电完成，C上的电流消失，C相当于开路，放大器开环放大倍数为无穷大，输出接近-VCC后稳定。具体数值根据不同的元器件参数不同有变化，略大于-VCC。

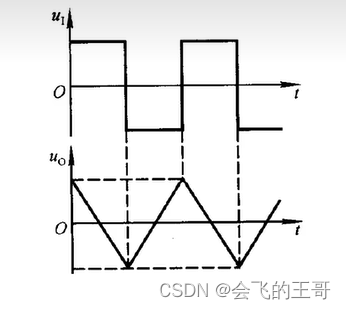

        2.反相积分放大器主要是用于波形转换，三角波发生电路（积分电路）将方波转换为三角波。其中R和C的值要经过计算，否则输出波形会出现失真。
