第5章：音频处理

欢迎回来！

在探索xiaozhi-esp32项目的旅程中，我们已经学习了

• Board概念如何连接不同硬件

• Protocol概念如何与AI服务器通信

• Application如何担任系统9种state的指挥者

• 以及Audio Codec如何通过麦克风获取原始音频数据并通过扬声器播放声音。

现在想象Application从Audio Codec的麦克风输入接收到一块原始音频数据。这些原始数据并不完美，可能包含以下内容：

• 来自环境的背景噪声
• 当扬声器播放时可能产生的AI语音回声
• 无人说话时的静默片段

直接将这种原始、嘈杂且经常包含静默的数据传递给强大的AI服务器既不高效也不有效。

服务器需要干净的音频，同时明确知道用户*何时*开始或结束说话也非常重要。

此外，设备需要一种方式来判断你何时想要与它对话——例如通过说出特定的"唤醒词"如"你好小智"。

这就是音频处理组件的用武之地。它从Audio Codec获取原始声音数据，在进行Protocol传输和服务器交互之前，执行复杂的分析和清洗。

什么是音频处理？

音频处理组件就像是麦克风数据的智能过滤器和监听器，其主要职责包括：

1. 音频净化：应用以下技术
   • 噪声抑制（NR）：减少干扰性背景声
   • 声学回声消除（AEC）：从麦克风输入中移除设备自身扬声器的声音（在对话场景中至关重要）
2. 语音活动检测（VAD）：判断音频流中何时存在真人语音
3. 唤醒词检测（WWD）：持续监听特定触发短语（如"你好小智"）

该组件的输出不仅包含净化后的音频数据，还会产生以下**事件信号**：

• “语音活动开始！”
• “语音活动停止！”
• “检测到唤醒词’你好小智’！”

这使得Application能智能响应——例如 仅在检测到唤醒词后的语音活动时启动服务器对话。

音频处理抽象层的使用

Application是音频处理功能的主要使用者，其操作流程为：

1. 获取适当的音频处理实例
2. 将来自Audio Codec的原始音频输入处理器
3. 注册回调函数接收处理结果和事件通知

以下是Application的AudioLoop与音频处理的交互示例：

void Application::AudioLoop() {
    auto codec = Board::GetInstance().GetAudioCodec();  // 获取音频硬件访问
    size_t feed_size = 0;  // 处理器需要的音频块大小

    // 根据处理器需求确定块大小
    if (audio_processor_) feed_size = audio_processor_->GetFeedSize();
    else if (wake_word_detector_) feed_size = wake_word_detector_->GetFeedSize();

    std::vector<int16_t> mic_data(feed_size);  // 音频读取缓冲区

    while (true) {
        // 1. 从麦克风读取原始音频
        bool success = codec->InputData(mic_data);

        if (success) {
            // 2. 输入主音频处理器（AEC/NR/VAD）
            if (audio_processor_ && audio_processor_->IsRunning()) {
                audio_processor_->Feed(mic_data);
            }

            // 3. 输入唤醒词检测器
            if (wake_word_detector_ && wake_word_detector_->IsDetectionRunning()) {
                wake_word_detector_->Feed(mic_data);
            }
        }
        // 注意：处理结果通过回调返回（如下所示）
    }
}

回调函数的设置示例（在应用初始化阶段）：

// 设置音频处理器回调
if (audio_processor_) {
    // 处理完成音频回调
    audio_processor_->OnOutput([this](std::vector<int16_t>&& processed_data) {
        Schedule([this, data = std::move(processed_data)]() mutable {
            // 此处可安排协议层发送数据
        });
    });

    // 语音状态变更回调
    audio_processor_->OnVadStateChange([this](bool speaking) {
        Schedule([this, speaking]() {
            speaking ? ESP_LOGI(TAG, "检测到语音！")
                    : ESP_LOGI(TAG, "检测到静默！");
        });
    });
}

// 设置唤醒词检测回调
if (wake_word_detector_) {
    wake_word_detector_->OnWakeWordDetected([this](const std::string& wake_word) {
        Schedule([this, wake_word]() {
            ESP_LOGI(TAG, "唤醒词检测：%s", wake_word.c_str());
            StartConversation(wake_word);  // 启动对话流程
        });
    });
}

这是一个音频处理循环的实现，主要完成实时麦克风音频采集、音频信号处理（如降噪）和唤醒词检测功能。

采用模块化设计，通过回调机制异步处理结果。

音频采集循环详解

AudioLoop()方法通过以下流程持续工作：

• 创建音频硬件接口实例和数据缓冲区
  auto codec = Board::GetInstance().GetAudioCodec();获取硬件编解码器访问权限
  • std::vector<int16_t> mic_data(feed_size);创建指定大小的音频缓冲区

根据处理模块需求动态确定数据块大小

优先采用音频处理器的需求尺寸，其次使用唤醒词检测器的需求尺寸，保证数据块符合处理要求

• 持续读取和处理音频数据
  codec->InputData(mic_data)从麦克风同步读取原始音频数据
  成功获取数据后，分别Feed传递给音频处理器和唤醒词检测器模块进行处理

回调机制

处理结果通过预先注册的回调函数异步返回：

音频处理器提供两种回调

• OnOutput返回处理后的音频数据（如降噪后的数据）
• OnVadStateChange通知语音活动状态变化（说话/静默）

唤醒词检测器回调

• OnWakeWordDetected在识别到特定唤醒词时触发后续交互流程
• 使用Schedule方法将回调任务加入事件队列，确保线程安全

技术特点

• 硬件抽象层设计：通过Board类统一访问音频硬件
• 模块化处理链：音频处理器audio_processor和唤醒词检测器wake_word_detector_可独立配置
• 事件驱动架构：Schedule回调 避免阻塞式等待，提高系统响应性
• 线程安全设计：通过任务调度器处理跨线程通信

音频处理内部工作机制

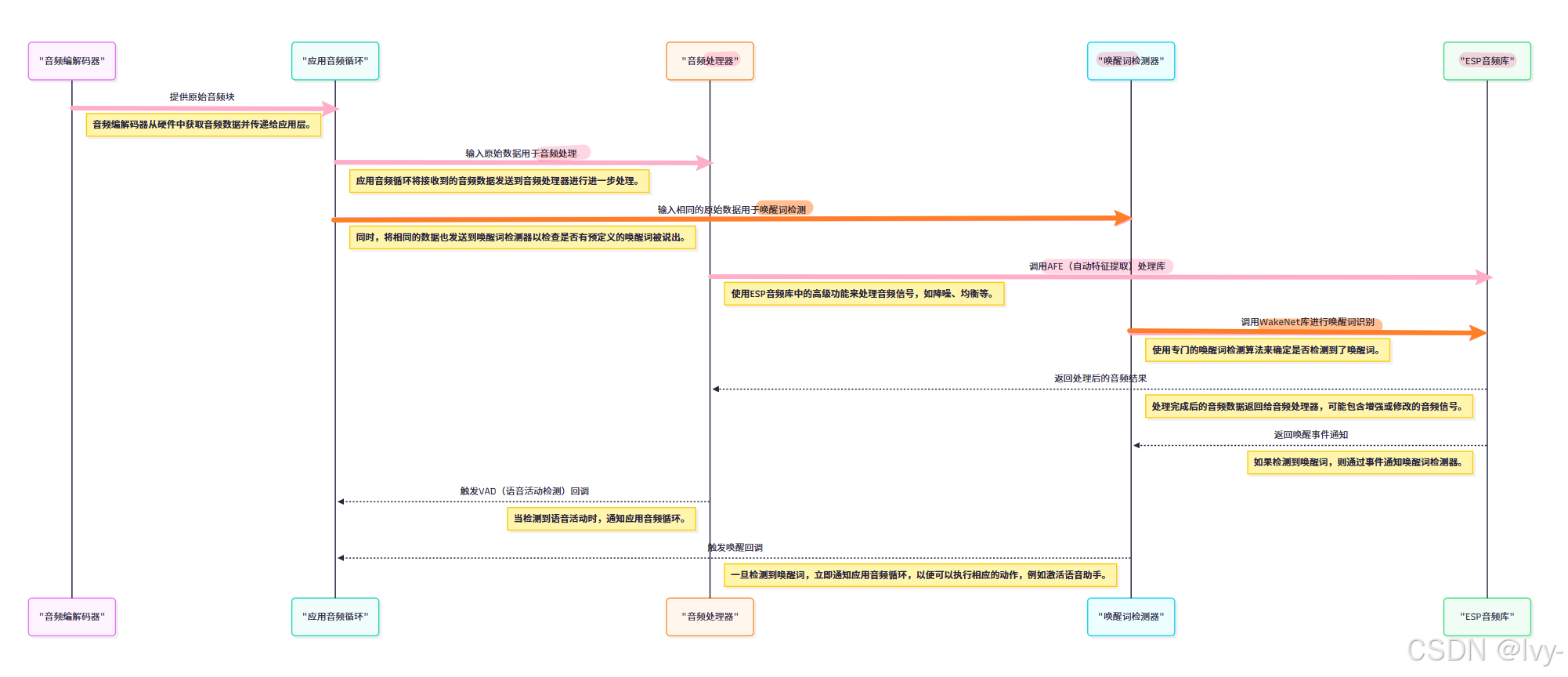

项目采用ESP32专用音频处理库实现核心功能，架构层次如下：

核心接口与实现示例：

// 音频处理器接口定义
class AudioProcessor {
public:
    virtual void Initialize(AudioCodec* codec) = 0;
    virtual void Feed(const std::vector<int16_t>& data) = 0;
    virtual void OnOutput(std::function<void(std::vector<int16_t>&&)> callback) = 0;
    // ... 其他方法省略
};

// AFE处理器实现
void AfeAudioProcessor::AudioProcessorTask() {
    while (true) {
        auto res = afe_iface_->fetch_with_delay(afe_data_, portMAX_DELAY);
        if (res->vad_state == VAD_SPEECH) {
            vad_state_change_callback_(true);  // 触发语音活动
        }
        output_callback_(processed_audio);  // 发送处理后的音频
    }
}

音频处理器类型对比

实现类	核心功能	底层库	典型用例
AfeAudioProcessor	降噪/回声消除/VAD	ESP AFE (语音通信配置)	语音通信场景
DummyAudioProcessor	直通模式	无	测试环境
WakeWordDetect	唤醒词检测	ESP-SR WakeNet	设备激活场景

结语

音频处理组件是原始音频与上层系统间的关键桥梁，通过模块化设计和标准接口，使得Application无需关注底层实现细节即可实现复杂的音频处理功能。

下一章我们将探讨设备的"显示"功能实现。

下一章：显示

---

第6章：显示

欢迎回来！在我们探索xiaozhi-esp32项目的旅程中，我们已经了解了

开发板如何连接不同硬件，协议层如何与AI服务器通信

应用层如何担任系统指挥者

以及音频编解码器和音频处理如何实现听觉交互。

现在，这个智能AI设备已经能听会说，甚至可以联网对话！但它如何向您展示工作状态？如何显示通知消息或AI的聊天回复？

• 正如不同开发板采用不同音频芯片，它们的显示屏也各不相同。

• 有些可能配备小型单色OLED屏，有些则搭载更大的彩色LCD触摸屏。

• 核心应用层代码无需关心具体屏幕参数（尺寸、色深、SPI/I2C/RGB等接口），只需简单调用"在屏幕上显示’你好！'"。

这正是显示抽象层的价值所在。

---

什么是显示模块？

xiaozhi-esp32中的显示抽象层是设备的**标准化屏幕驱动接口**，它隐藏了与具体显示面板硬件交互的底层细节

类比计算机显示驱动：无论使用普通显示器还是电竞屏，浏览器或文本编辑器都无需包含针对具体屏幕的代码。

它们通过操作系统显示驱动接口工作，由驱动将指令转换为屏幕识别的信号。

可以类比VFS的设计，加一层实现统一兼容的抽象

显示抽象层提供以下核心功能：

• 状态消息显示（如"连接中…"/“聆听中…”/“待机”）
• 临时通知展示（如"WiFi已连接！"）
• 图标动态更新（网络强度、电量、静音状态）
• 情感图标呈现（AI表情反馈）
• 聊天消息展示（AI文字回复）
• 主题切换支持（明/暗模式）
• 硬件无关性：隔离应用层与具体屏幕类型

显示抽象层的使用

应用层通过统一接口更新用户界面，典型调用流程如下：

// 获取当前开发板的显示组件
Board& current_board = Board::GetInstance();
Display* screen = current_board.GetDisplay();

// 调用标准化显示方法
screen->SetStatus("初始化中...");  // 设置主状态
screen->ShowNotification("WiFi已连接", 2000); // 2秒临时通知
screen->SetEmotion("happy"); // 显示笑脸表情
screen->SetChatMessage("assistant", "你好！需要什么帮助？"); // AI回复
screen->SetTheme("dark"); // 切换暗色主题

关键方法说明：

1. SetStatus()
   更新常驻状态栏文字，适用于设备核心状态提示
2. ShowNotification()
   短暂弹出式通知，自动超时后恢复原界面
3. SetEmotion()
   通过预定义表情符号传递AI情感状态（如"happy"/“thinking”）
4. SetIcon()
   使用字体图标库（如Font Awesome）显示系统状态图标
5. SetChatMessage()
   结构化展示对话内容，支持角色标识（“user”/“assistant”）
6. SetTheme()
   动态切换界面主题，适配不同光照环境

为确保多线程安全，显示模块内置互斥锁机制。通过DisplayLockGuard类实现资源自动管理：

void Display::SetStatus(const char* status) {
    DisplayLockGuard lock(this); // 自动加锁
    lv_label_set_text(status_label_, status); // LVGL文本更新
    // 函数结束自动释放锁
}

显示模块的技术实现

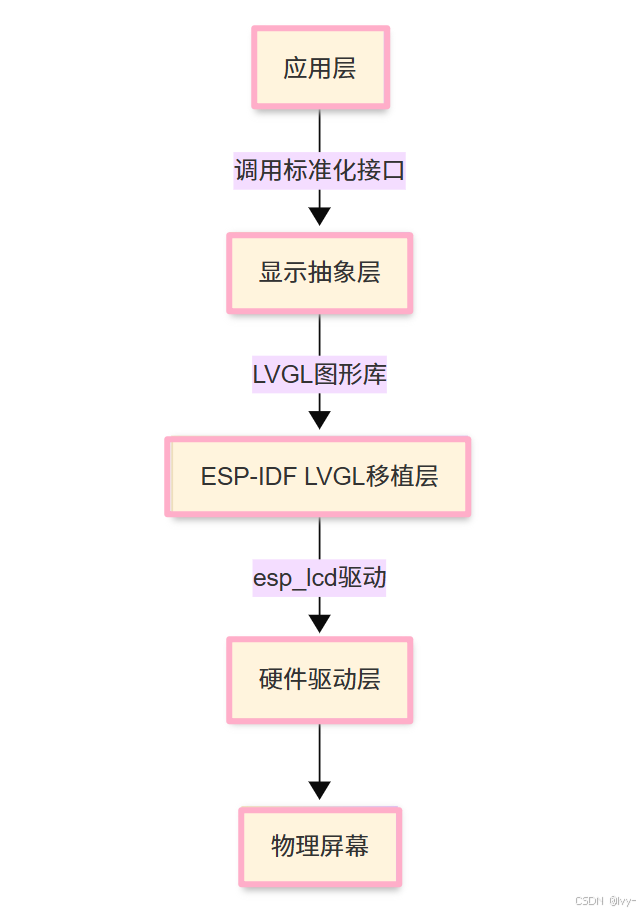

显示抽象层通过四级架构实现硬件无关性

1. 显示抽象层（display.h）

定义所有显示方法的虚基类，声明LVGL对象指针：

class Display {
protected:
    lv_obj_t *status_label_; // 状态标签
    lv_obj_t *chat_message_label_; // 聊天消息标签
    virtual bool Lock(int timeout) = 0; // 纯虚锁方法
};

为什么设计纯虚锁方法Lock(int timeout)？

纯虚函数Lock(int timeout)的设计目的是强制派生类必须实现锁定逻辑，同时为基类Display提供统一的接口规范。

通过抽象锁定行为，不同子类可以自定义锁的实现（如超时处理、硬件锁等），而基类无需关心具体细节。

关键设计

接口标准化
Display作为基类需要确保所有子类具备锁定功能，纯虚函数强制派生类必须实现Lock，避免遗漏核心功能。例如：

class TouchDisplay : public Display {
    bool Lock(int timeout) override {
        // 具体实现触摸屏锁定逻辑
    }
};

多态性支持
基类指针/引用可以调用子类的Lock实现，运行时动态绑定。

例如：

Display* disp = new TouchDisplay();
disp->Lock(1000); // 调用TouchDisplay的Lock

灵活扩展
不同设备（如LCD、OLED）的锁定机制可能差异较大，纯虚函数允许各自实现。例如：

class OLEDDisplay : public Display {
    bool Lock(int timeout) override {
        // OLED特有的锁定逻辑
    }
};

⭕设计体现的抽象思想

• 解耦：基类只声明“做什么”（锁定），不定义“怎么做”。
• 可替换性：新增设备类型时只需继承并实现Lock，无需修改基类。
• 契约明确：纯虚函数明确告知开发者子类必须完成的功能。

---

2. 具体实现类

继承基类并实现硬件特定逻辑

class OledDisplay : public Display {
    OledDisplay(esp_lcd_panel_handle_t panel) {
        // 初始化128x64 OLED的LVGL对象
        status_label_ = lv_label_create(lv_scr_act());
    }
    bool Lock(int timeout) override {
        return lvgl_port_lock(timeout);
    }
};

3. LVGL图形库

提供跨平台GUI组件，通过"lv_"前缀函数管理界面元素

lv_label_set_text(status_label_, "Ready"); // 更新标签文本
lv_style_set_bg_color(&style, lv_color_hex(0x000000)); // 设置背景色

4. ESP-IDF驱动层

通过esp_lcd统一管理不同接口屏幕

// 初始化SPI接口的ST7789屏幕
esp_lcd_panel_io_spi_config_t io_config = {
    .cs_gpio_num = GPIO_NUM_5,
    .dc_gpio_num = GPIO_NUM_3
};
esp_lcd_new_panel_st7789(io_handle, &panel_config, &panel_handle);

支持的显示类型

实现类	接口类型	典型分辨率	特性
OledDisplay	I2C/SPI	128x64	单色OLED，低功耗
SpiLcdDisplay	SPI	240x320	IPS全彩屏，性价比高
RgbLcdDisplay	RGB并行	800x480	高刷屏，视频播放
MipiLcdDisplay	MIPI DSI	1920x1080	手机级屏幕，超薄设计
NoDisplay	无	-	无屏设备模拟器

开发板通过GetDisplay()返回适配当前硬件的实例

// boards/ttgo_tdisplay.cpp
Display* TTGO_TDisplay::GetDisplay() {
    return new SpiLcdDisplay(panel_io, panel, 240, 320);
}

显示工作流程

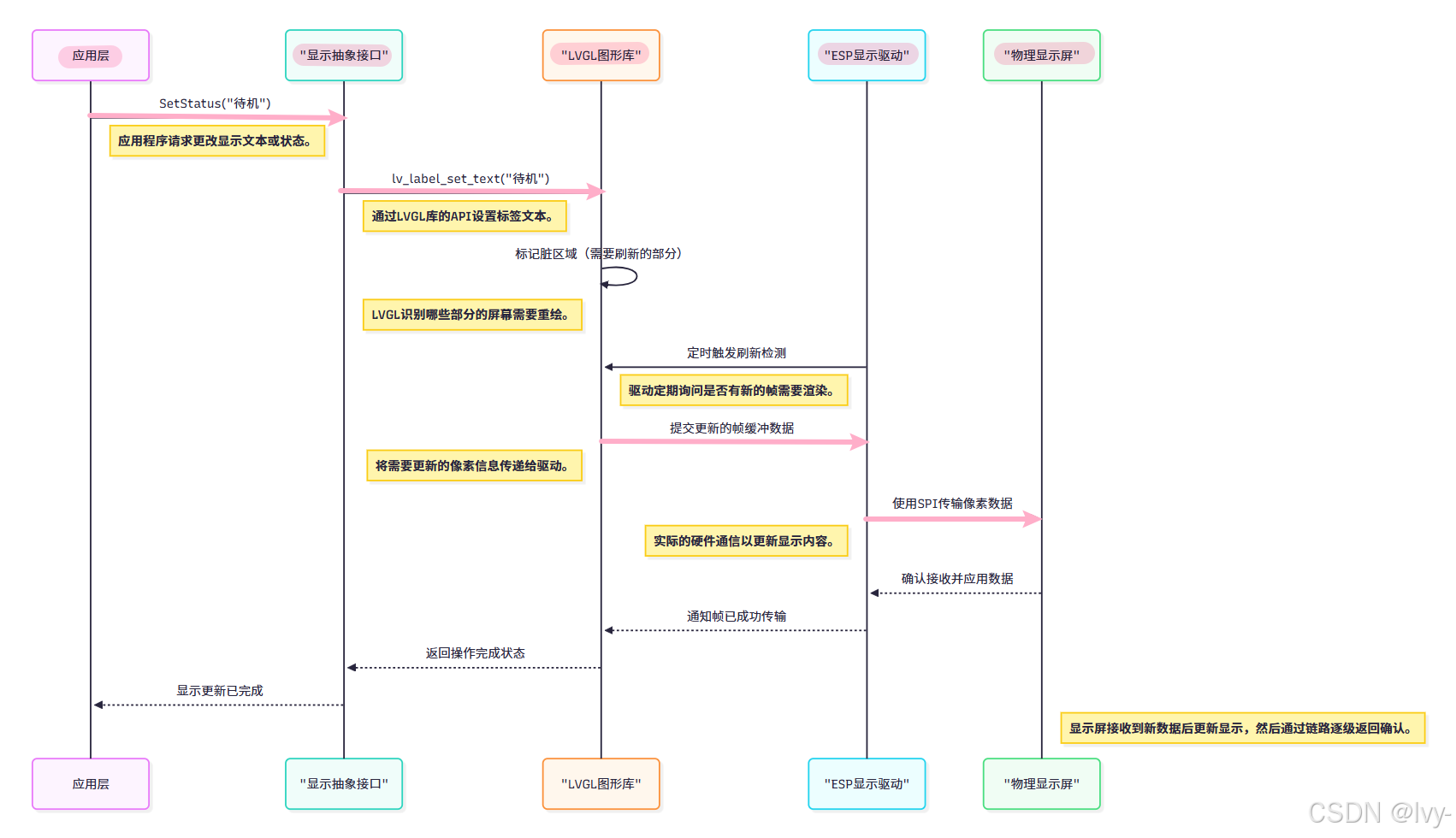

当调用SetStatus("待机")时，系统执行以下硬件交互

结语

显示抽象层是xiaozhi-esp32项目的关键设计，通过硬件无关接口和LVGL图形库的深度整合，实现了从单色OLED到高清彩屏的统一控制

这种设计模式不仅简化了应用层开发，还为硬件升级提供了无缝扩展能力。

接下来我们将探索设备如何通过"物联网"模块与其他智能设备交互。
