基础网络配置

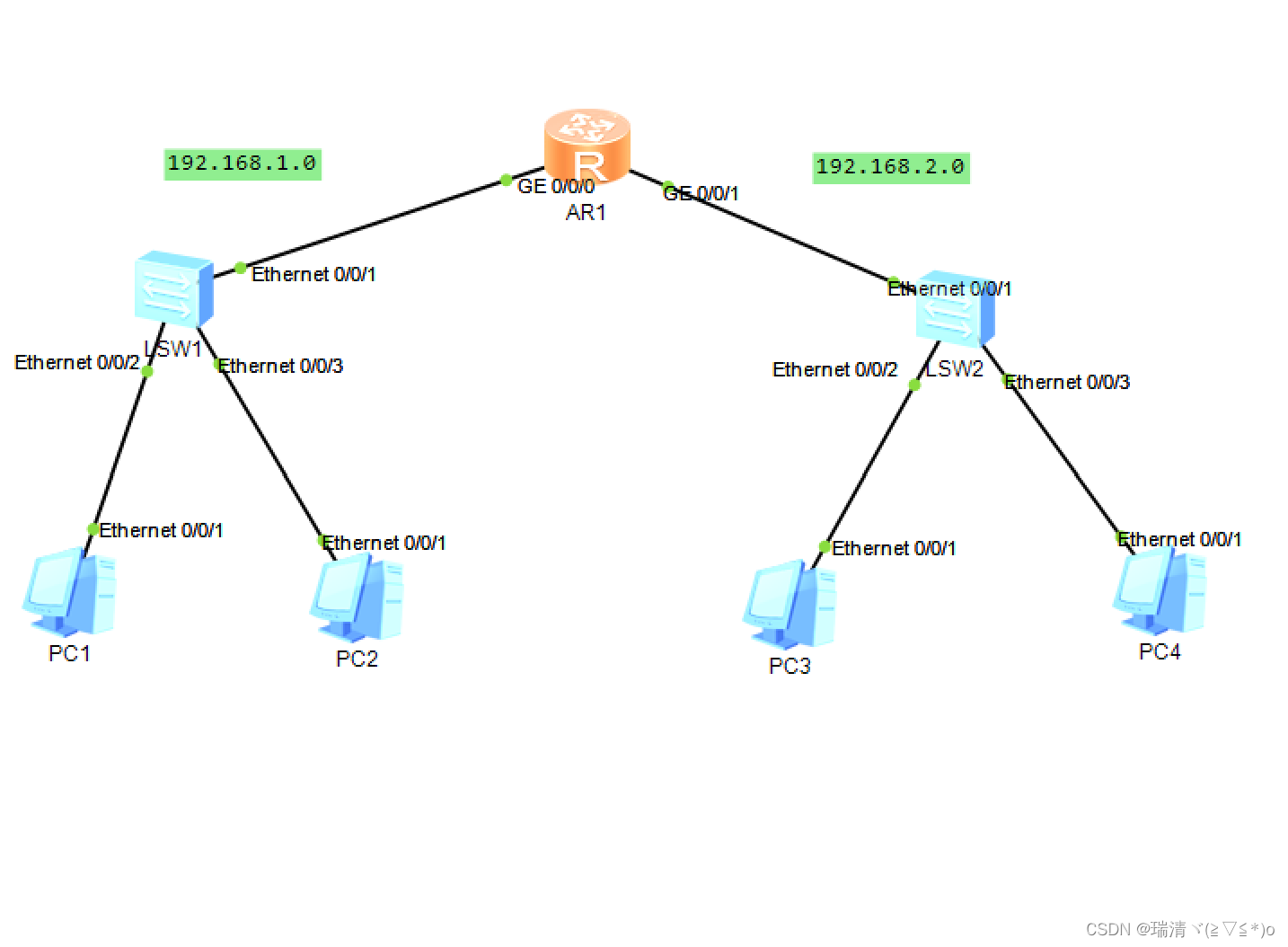

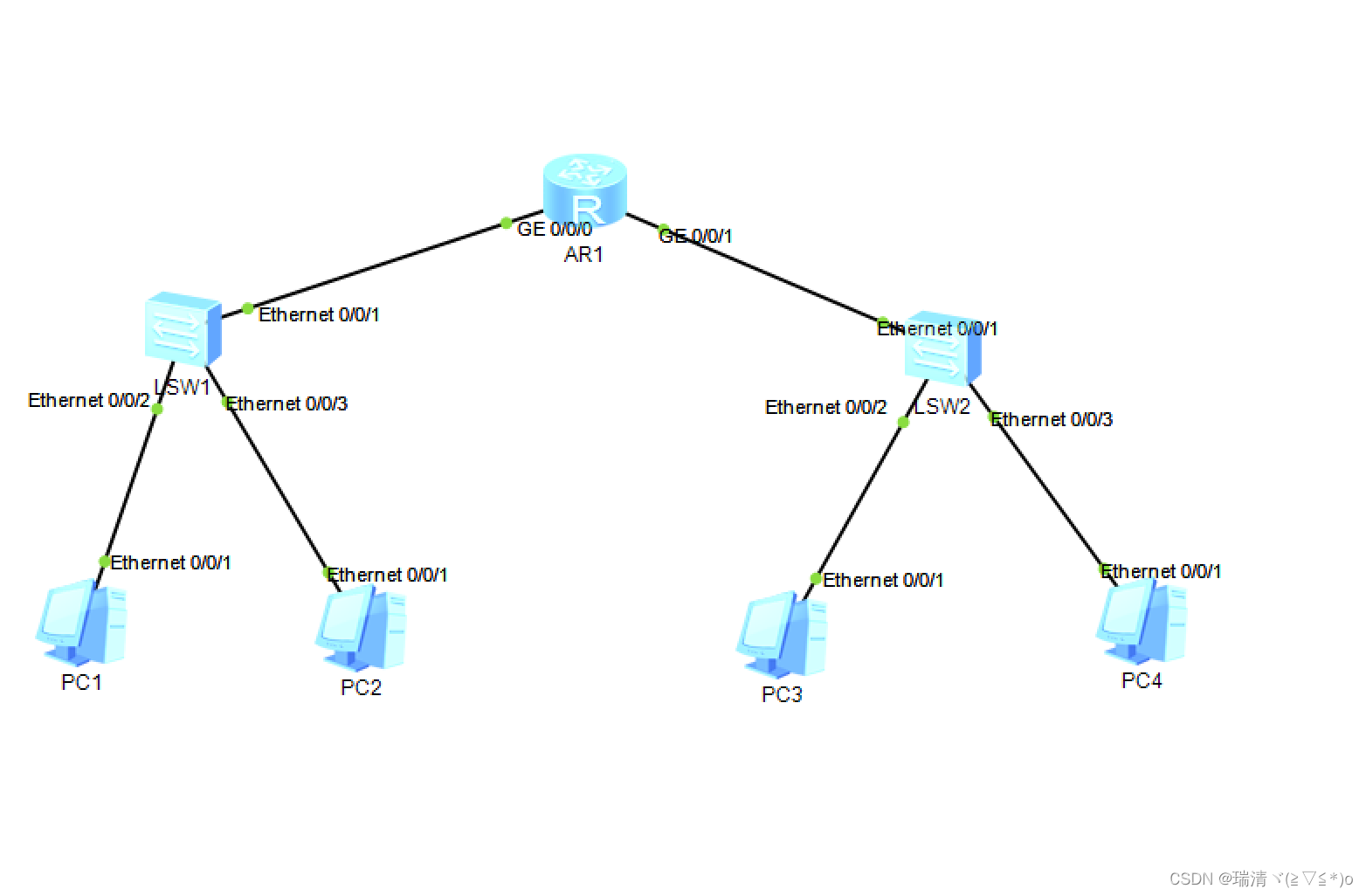

拓扑结构

解决网络拓扑

1.确定广播域的个数

2.分配网段

3.配置IP地址（优先配置路由器）

分配网段

采用192.168.1.0网段和192.168.2.0网段作为两个广播域的网段。



配置ip地址

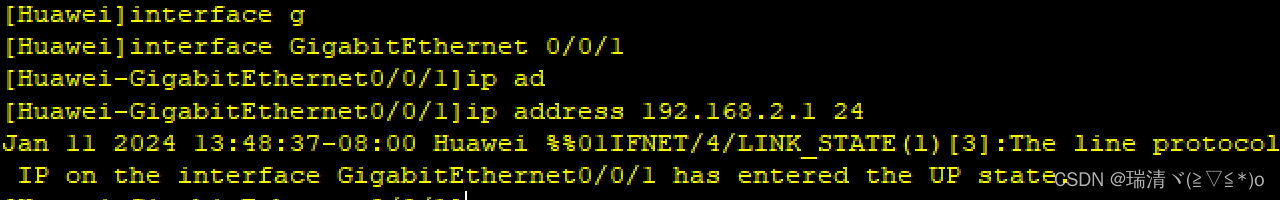

优先给路由器AR1配置ip

 为GE 0/0/0 配置192.168.1.1，为GE 0/0/1 配置192.168.2.1



接下来为4个PC配置ip地址。

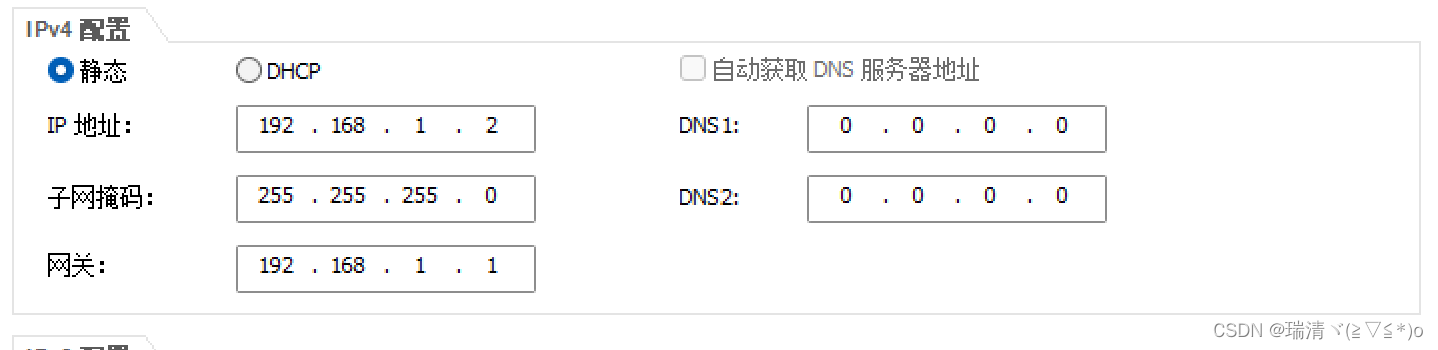

PC1：192.168.1.2 255.255.255.0

PC2：192.168.1.3 255.255.255.0

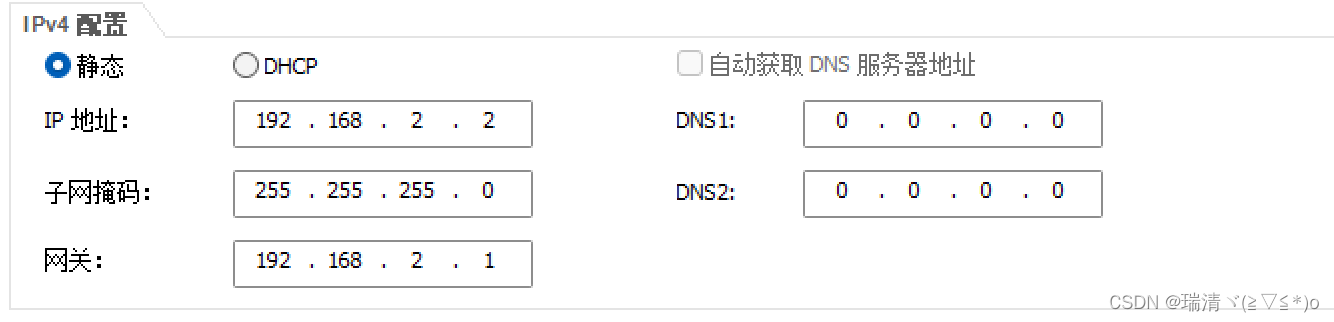

PC3：192.168.2.2 255.255.255.0

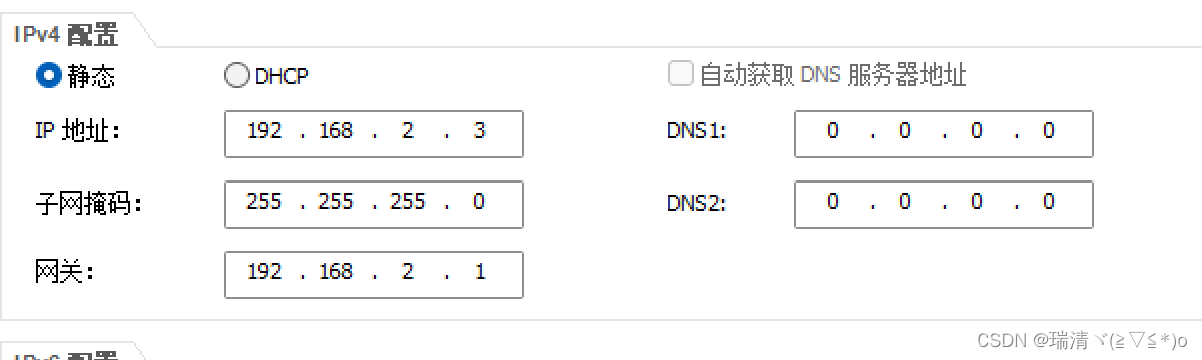

PC4：192.168.2.3 255.255.255.0

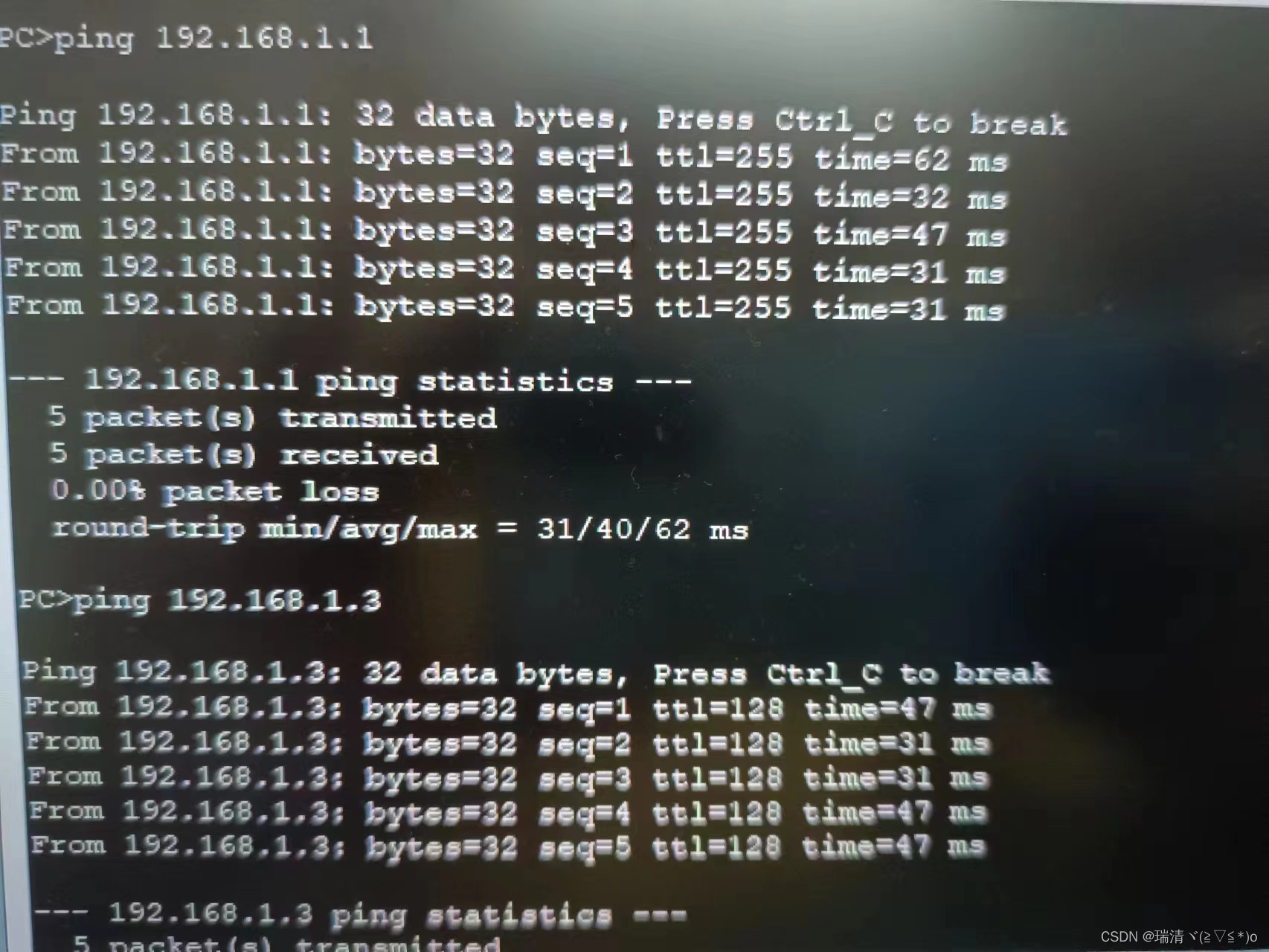

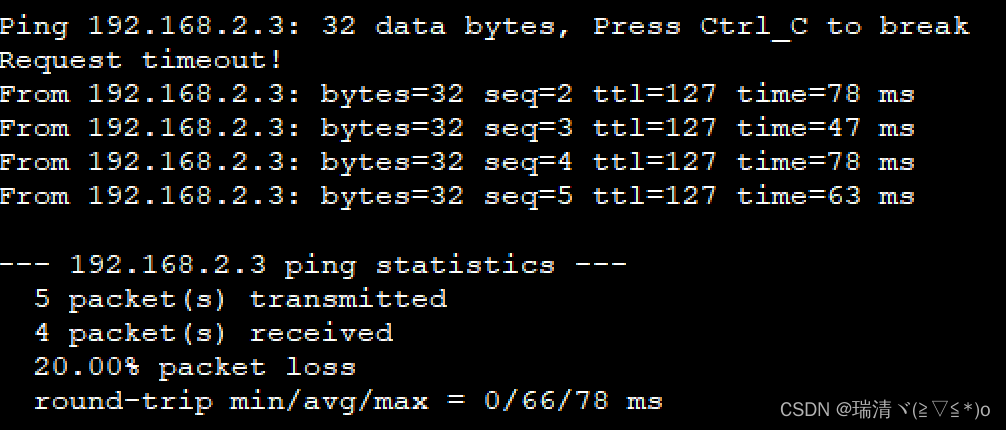

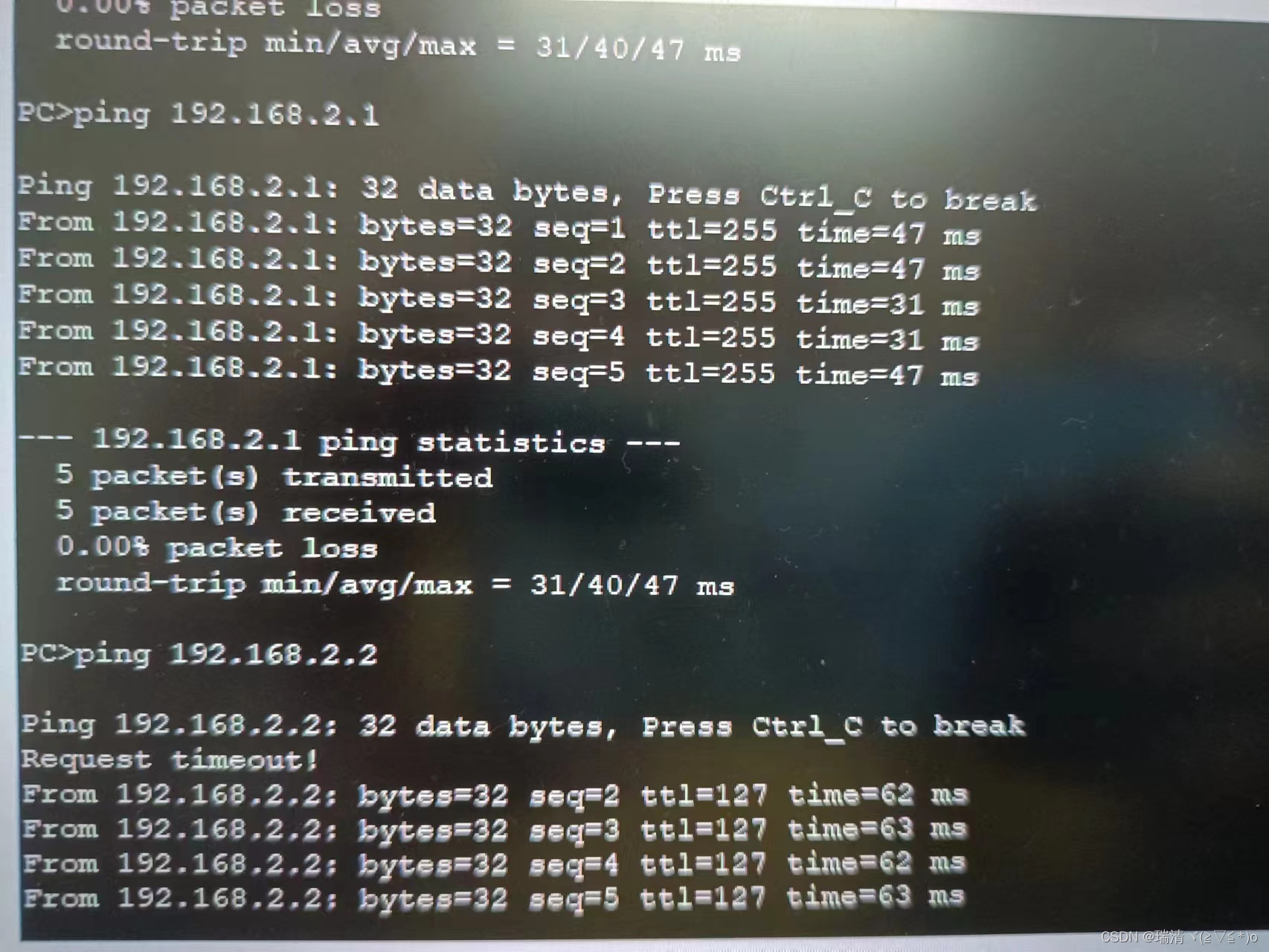

 检验全网可达







全网可达。

拓展

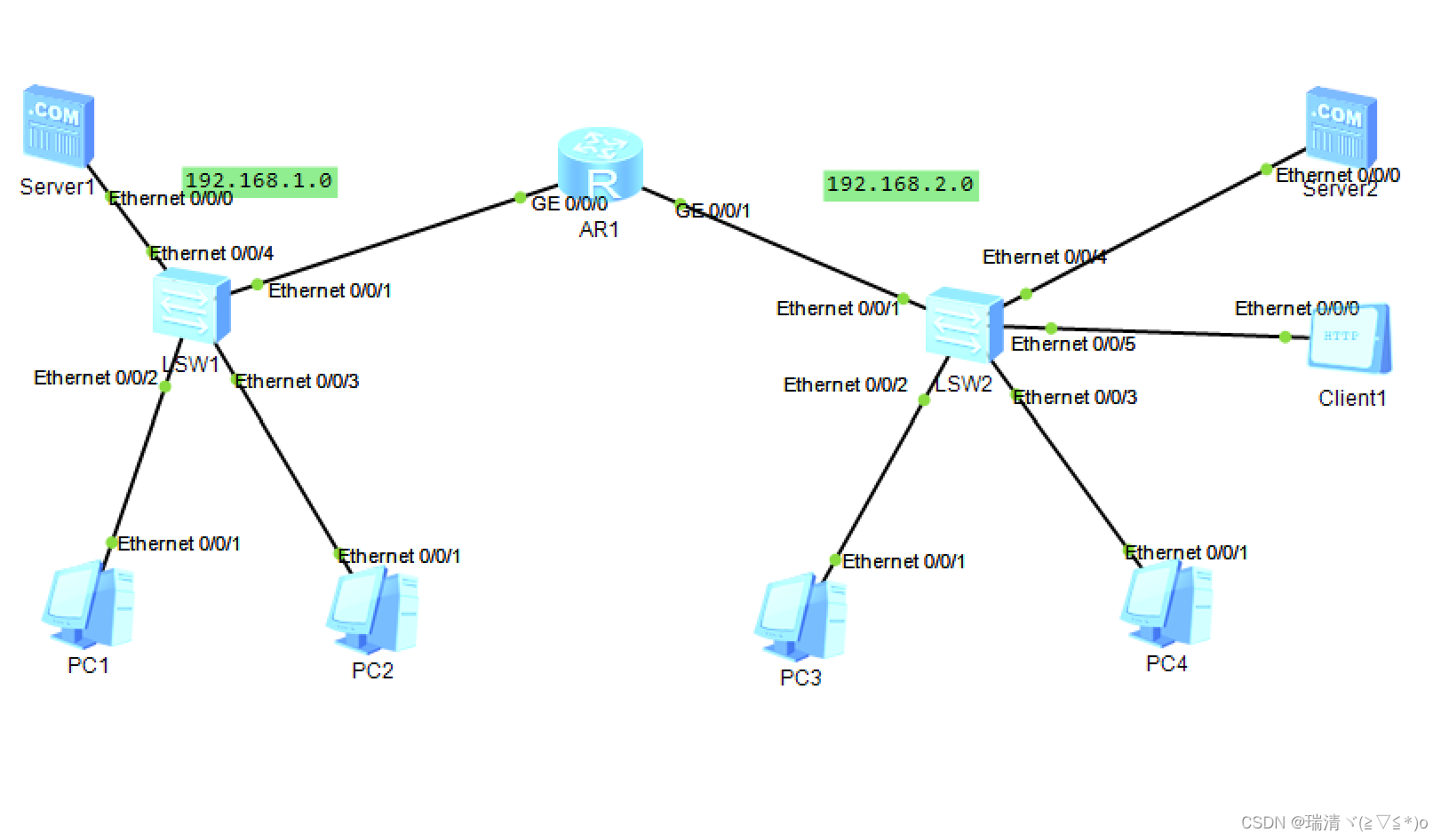

加入两台服务器和一台客户端

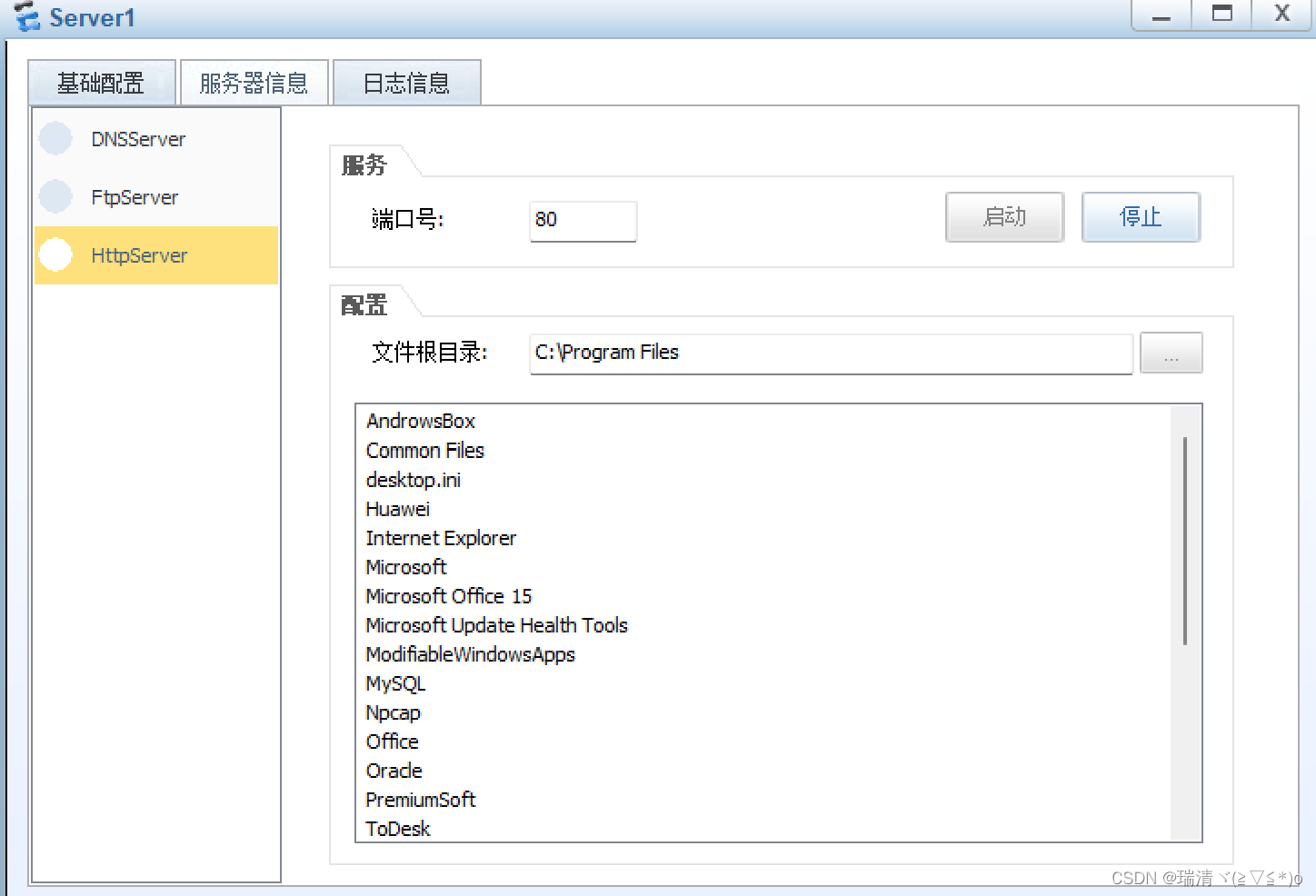

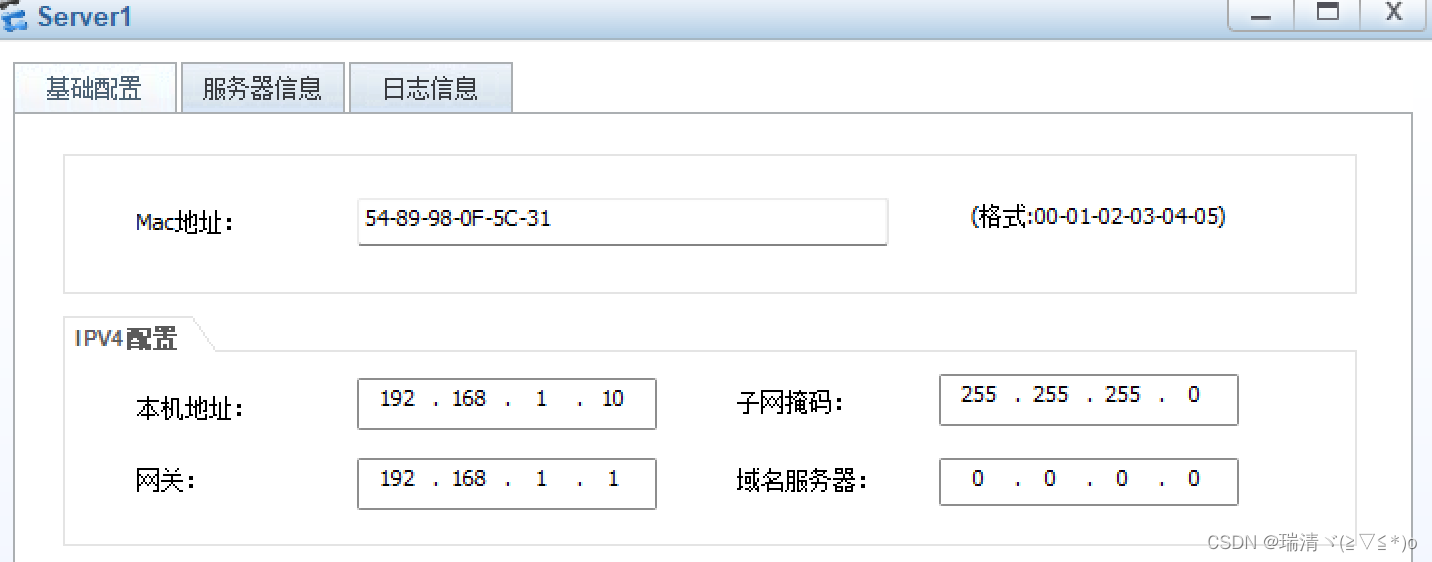

将Sever1配置192.168.1.10 255.255.255.0，网关192.168.1.1，设置HTTP服务器；

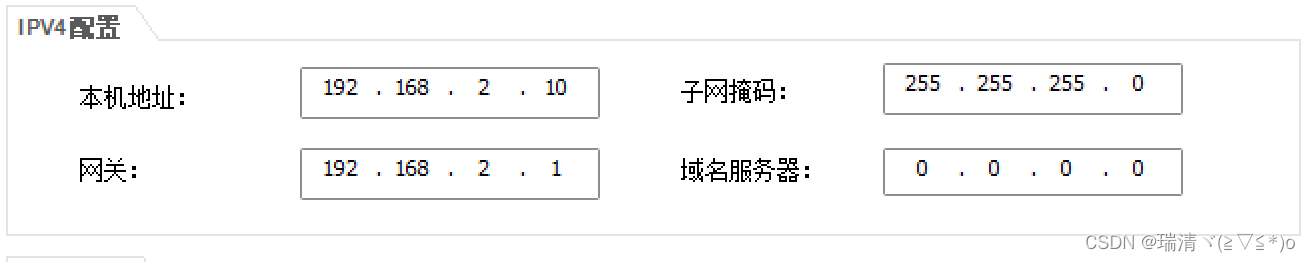

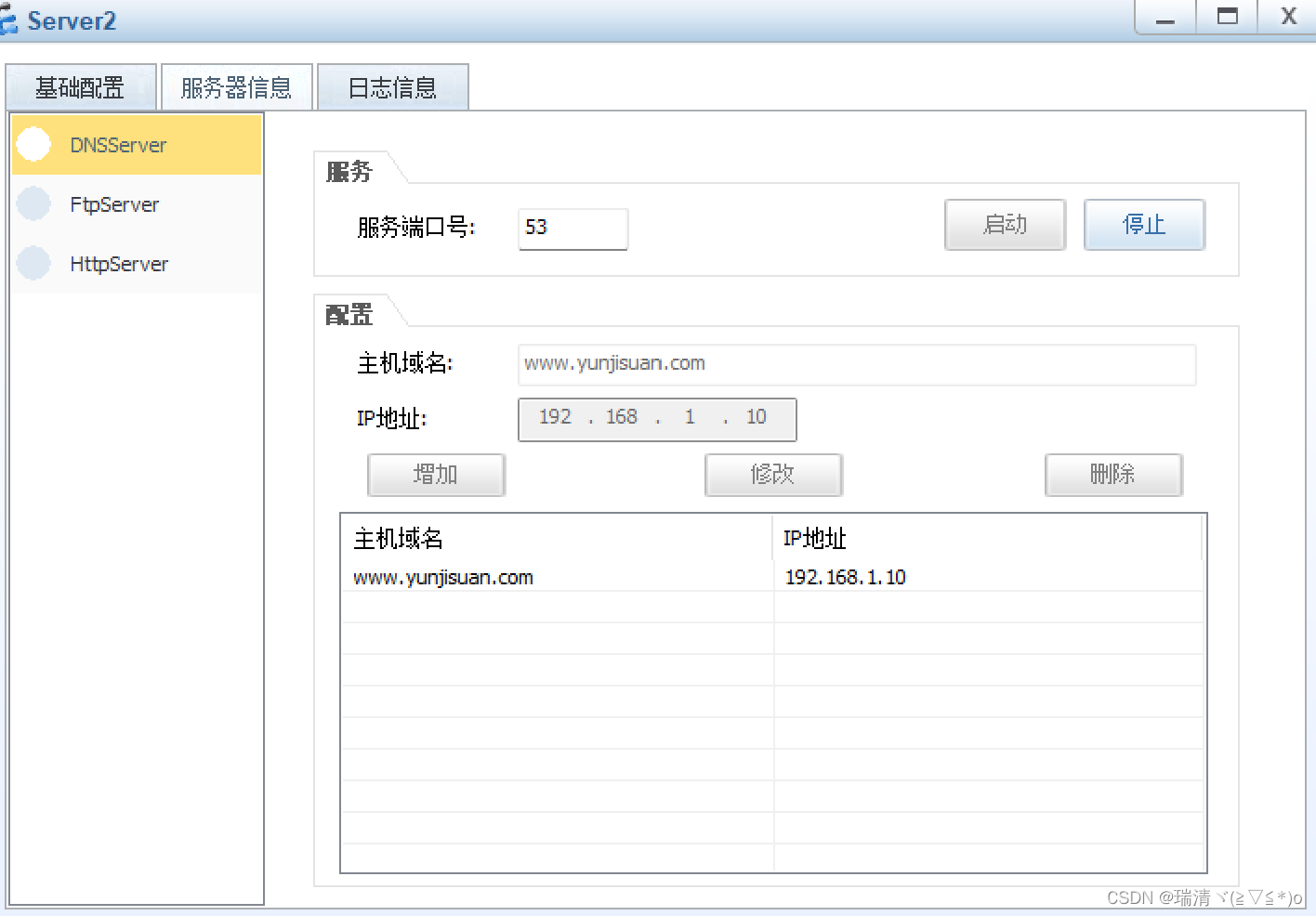

为Sever2配置192.168.2.10 255.255.255.0，网关192.168.2.1，设置DNS服务器。

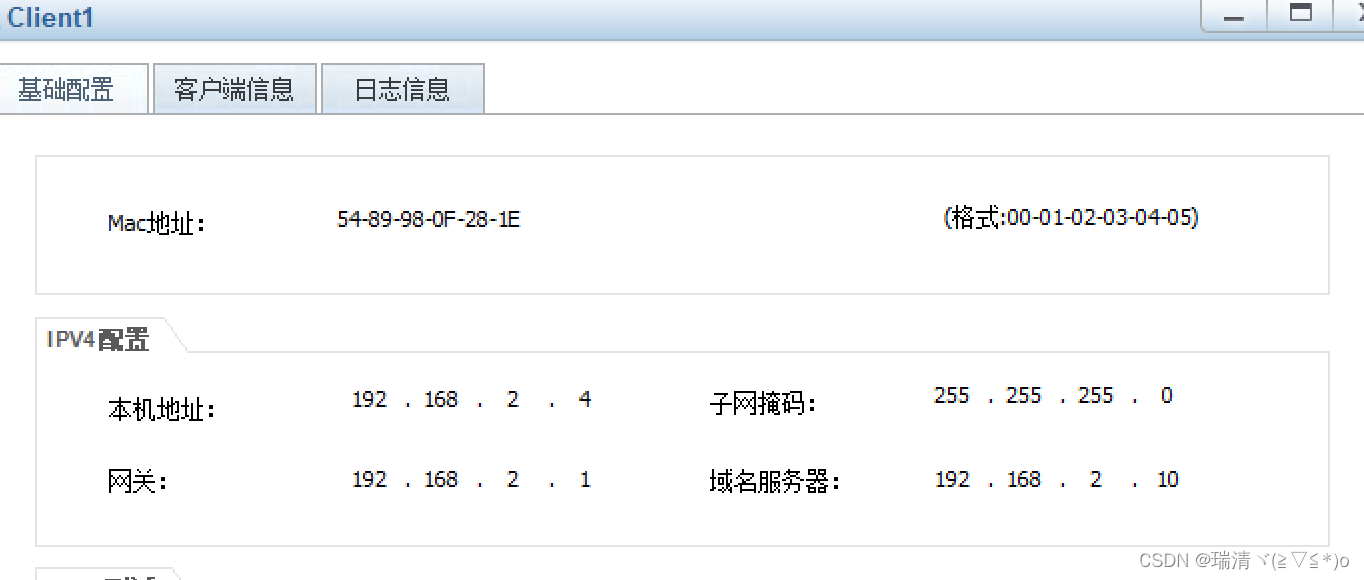

Client1配置192.168.2.4 255.255.255.0，网关192.168.2.1，域名服务器地址为Sever2的。

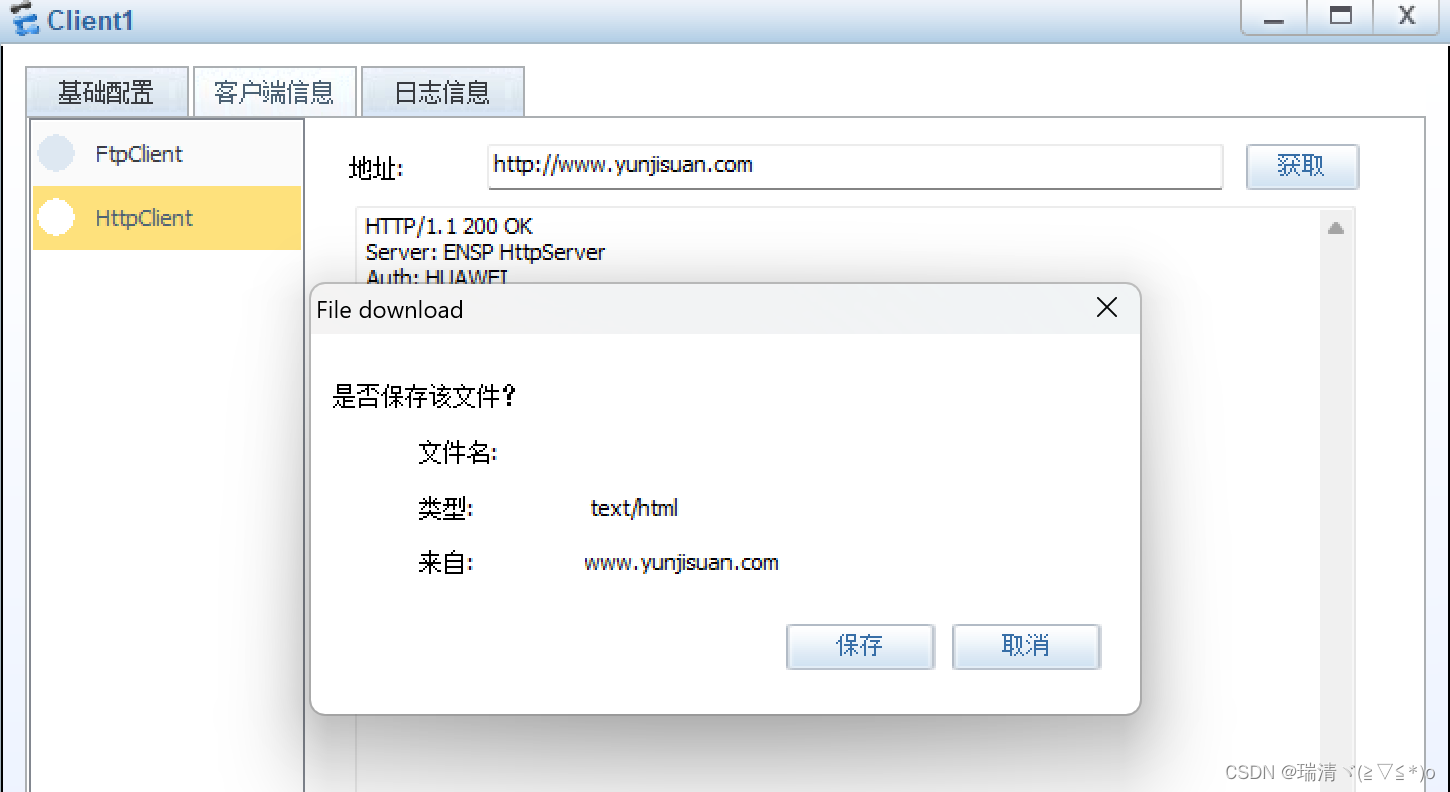

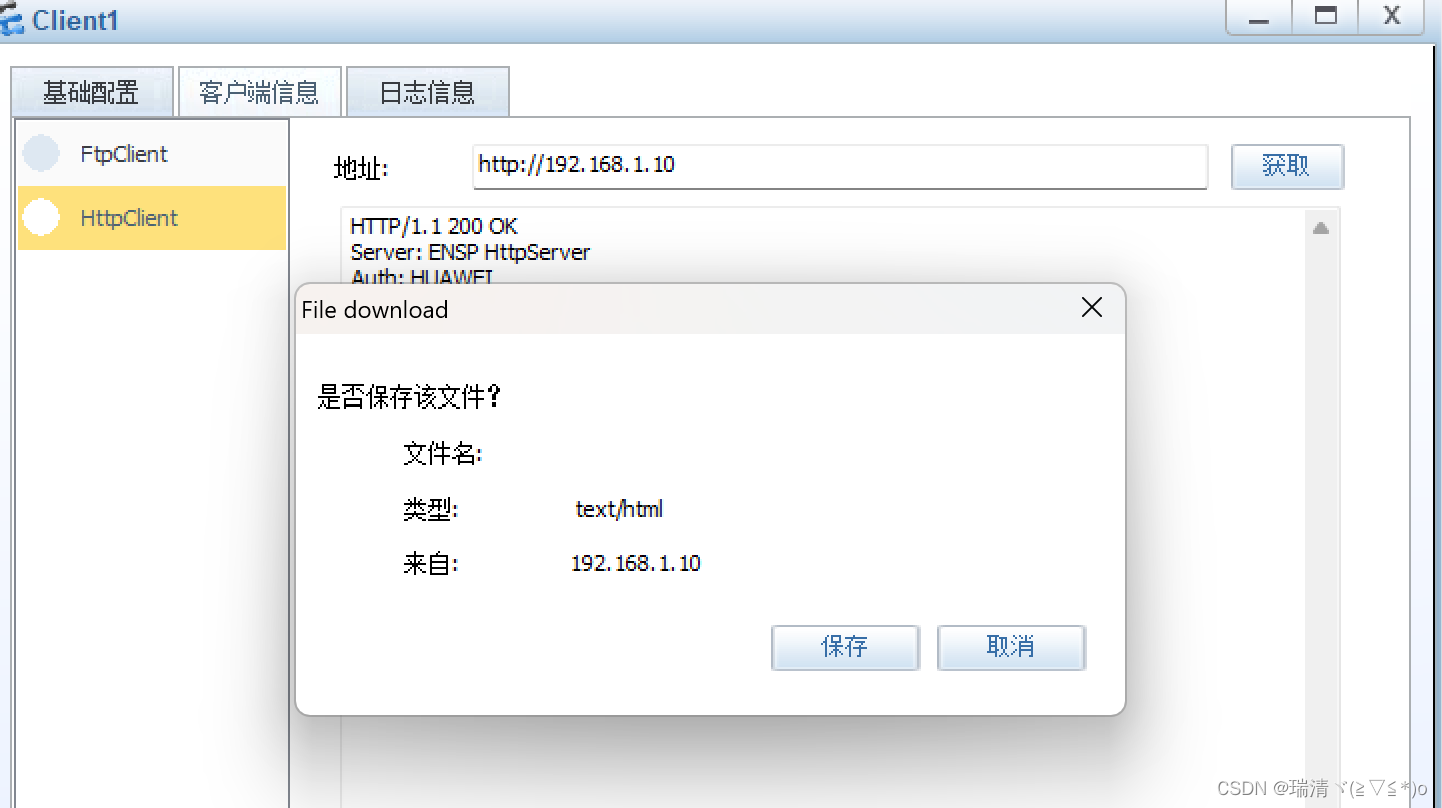

最后进行测试





使用ip地址和域名都能成功，证明实验成功。
