vlan综合实验

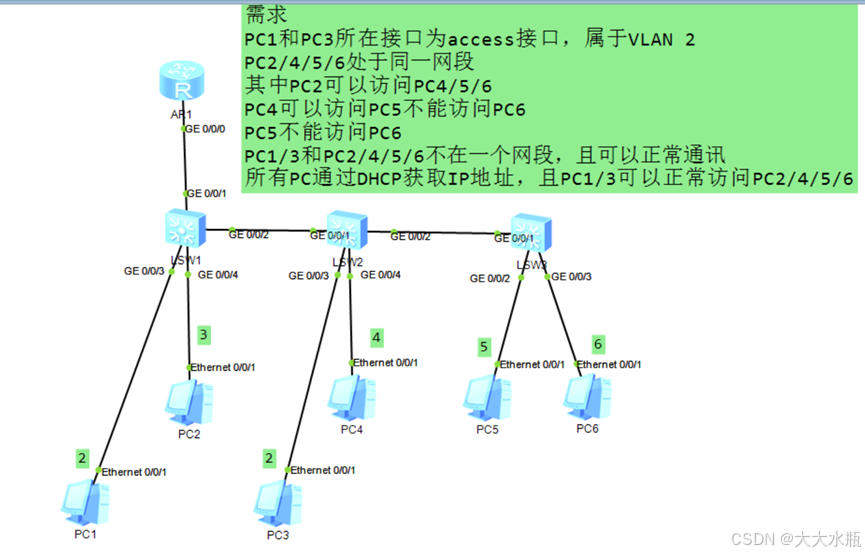

一.拓扑图及要求：

1、PC1和PC3所在接口为access接口，属于VLAN 2

2、PC2/4/5/6处于同一网段

其中PC2可以访问PC4/5/6

PC4可以访问PC5不能访问PC6

PC5不能访问PC6

3、PC1/3和PC2/4/5/6不在一个网段，且可以正常通讯

4、所有PC通过DHCP获取IP地址，且PC1/3可以正常访问PC2/4/5/6

二.思路：

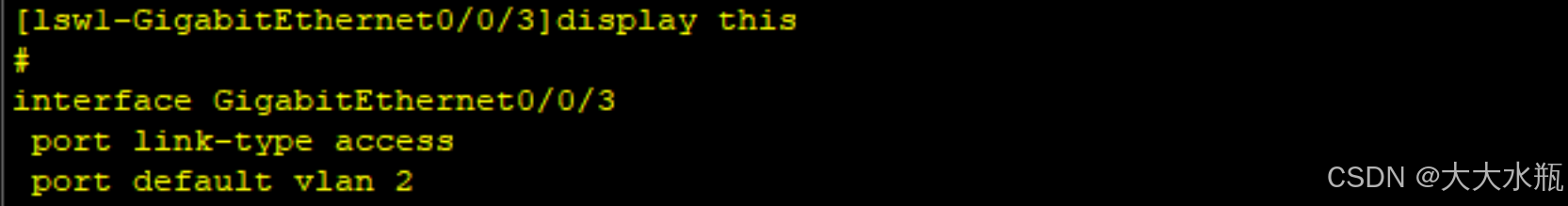

1. 首先PC1和PC3所在接口为access接口，属于VLAN 2，那么首先需要在SW1和SW2创建VLAN2，并且配置对应连接PC的接口链路类型为Access并放通VLAN 2

2. PC2/4/5/6处于同一网段，其中PC2可以访问PC4/5/6，PC4可以访问PC5不能访问PC6，PC5不能访问PC6

该需求需要通过配置VLAN标签，来达到控制二层流量转发的目的，

所以首先所有设备均需要创建VLAN 3 4 5 6

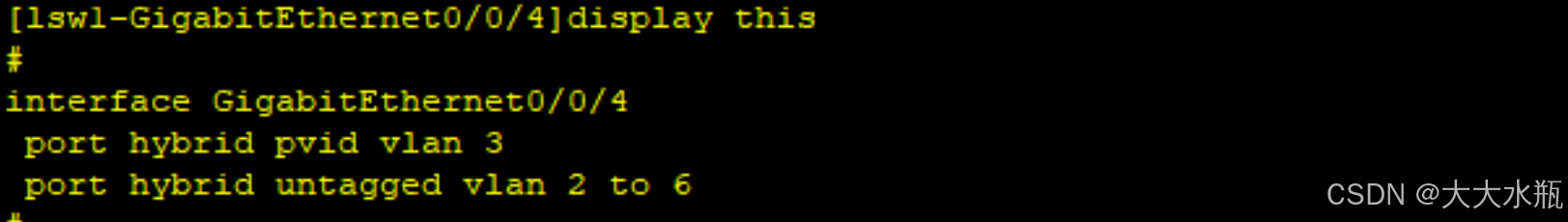

①PC2可以访问PC4/5/6（PC1/3),首先利用接口PVID将PC2划分到VLAN3，能够访问PC4/5/6（PC1/3)那么就意味着PC2接口必须放通VLAN 2 3 4 5 6

并且因为是连接PC的接口所以必须保证流量不携带VLAN标签，所以选择将接口链路类型配置为hybrid，并且接口PVID配置为VLAN2

并放通不携带标签的数据

②PC4可以访问PC5（PC1/2/3)不能访问PC6——同理需要将PC4对应接口PVID配置为VLAN4，并将接口链路类型配置为hybrid，并放通不携带标签的数据，这里不能放通VLAN6的数据，因为PC4不能访问PC6

③ PC5不能访问PC6

需要将PC5对应接口PVID配置为VLAN5，并将接口链路类型配置为hybrid，并放通不携带标签的数据，这里不能放通VLAN6的数据，因为PC5不能访问PC6

需要将PC6对应接口PVID配置为VLAN6，并将接口链路类型配置为hybrid，并放通不携带标签的数据，这里不能放通VLAN4 5的数据，因为PC6不允许访问PC4 PC5

④同时因为需要利用VLAN标签控制二层流量，那么必须对数据进行区分，所以所有交换机相连链路均配置TRUNK并放通VALN23456

3.vlan规划

因为网络中存在两个广播域（其中PC1/PC3属于一个广播域，其中PC2/4/5/6 属于一个广播域）所以路由器需要两个接口分别服务两个广播域，这里简单规划网络：

PC2/4/5/6—192.168.1.0/24

PC1/PC3—192.168.2.0/24

并且为了满足所有PC均可通过DHCP获取IP地址需求，选择路由器物理接口服务与PC2/4/5/6,选择路由器子接口服务PC1/PC3

4.配置dhcp

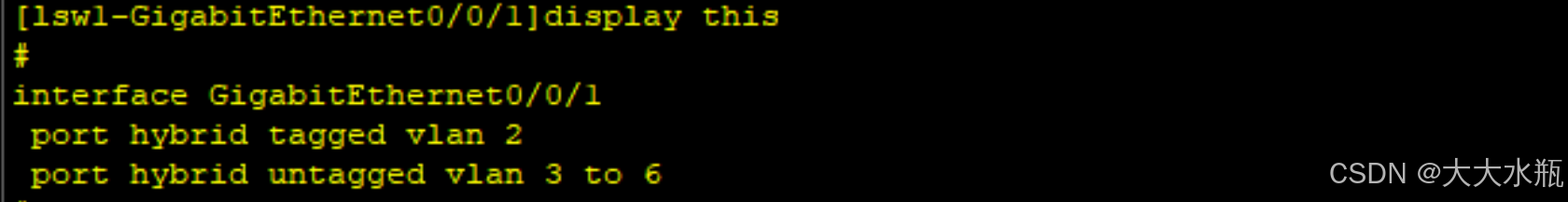

交换机和路由器相连接口的处理，首先该接口需要放通PC123456的数据来到路由器，所以必须放通多股VLAN数据流，并且宏观上仅存在两个广播域的数据，所以选择让PC1/3属于VLAN2的数据依然携带标签转发，来到路由器接口会自动匹配子接口（子接口属于vlan 2），PC2456的数据在放通时不携带标签转发，那么将视为纯粹的DHCP数据包将关联物理接口，就类似在没有VLAN之前PC获取IP地址的流程

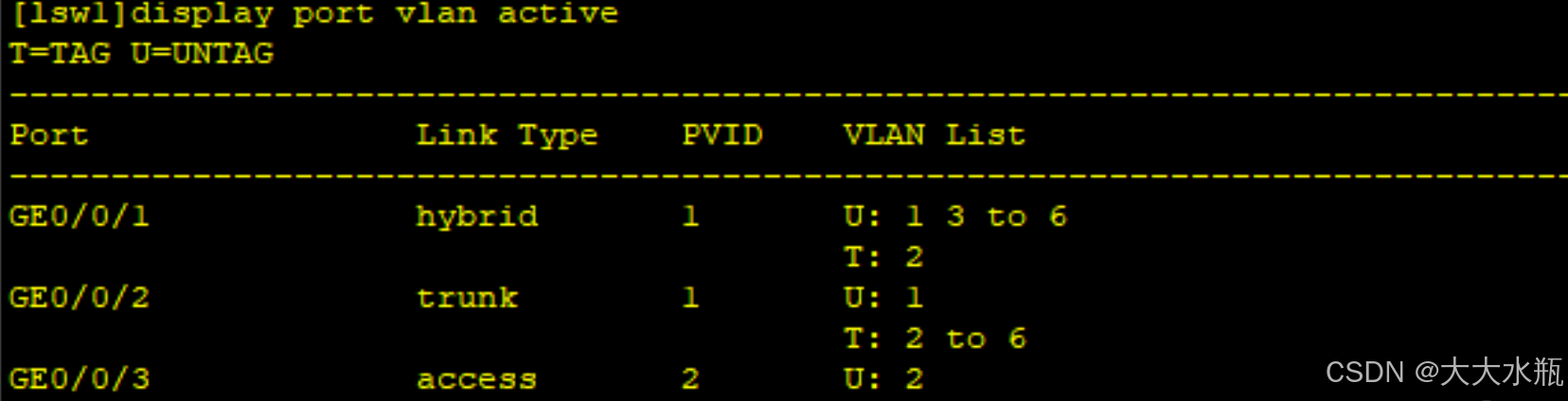

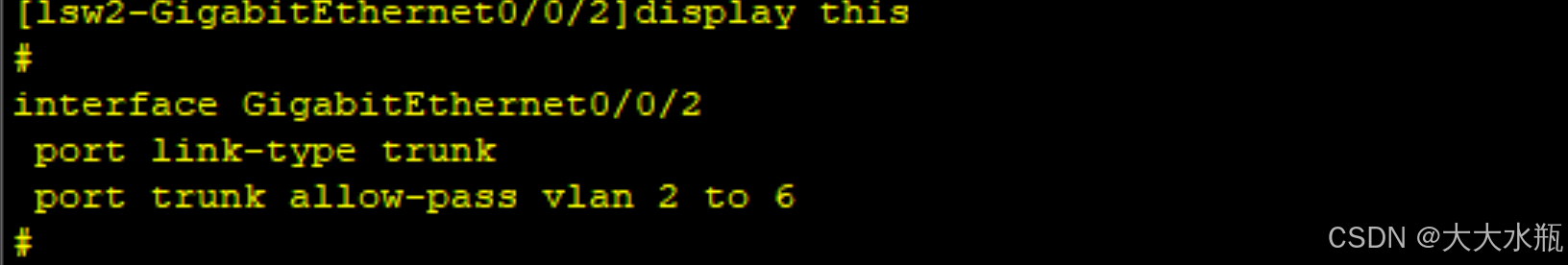

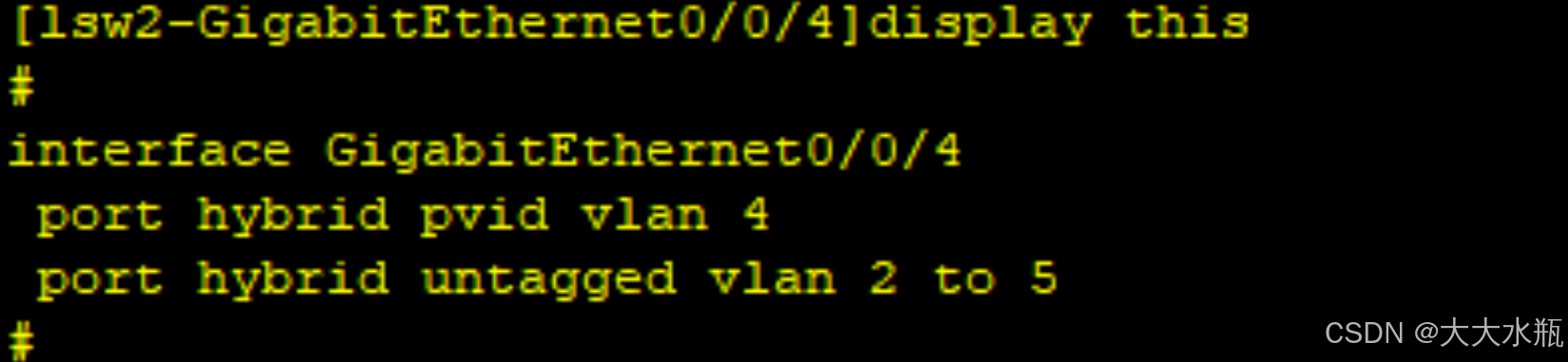

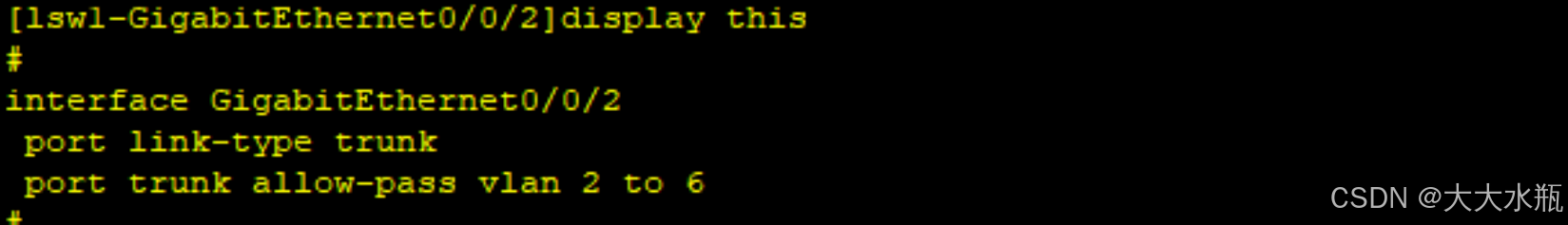

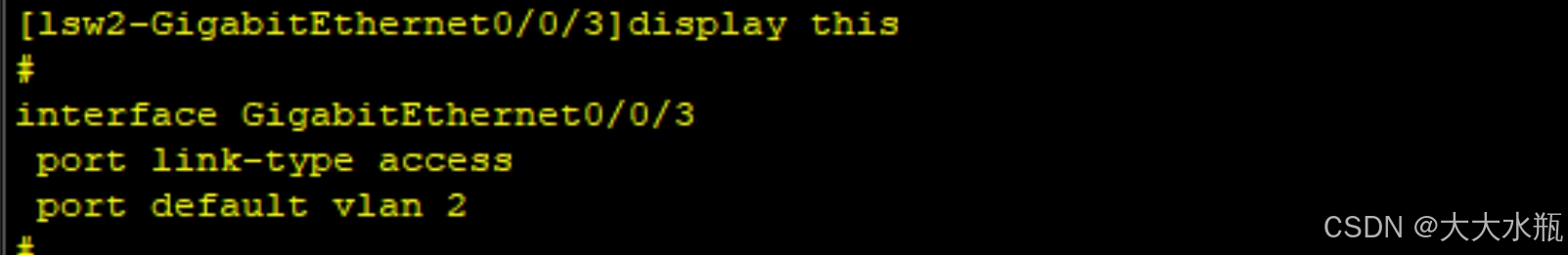

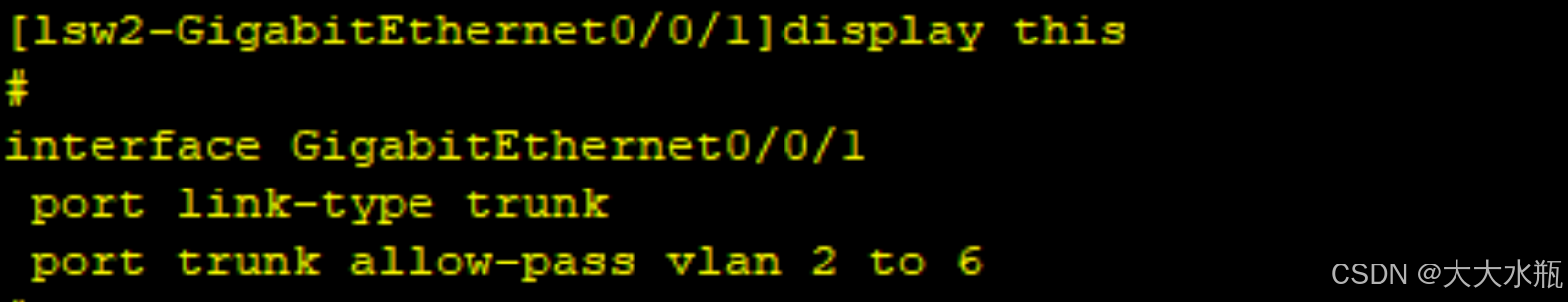

三.SW-1配置截图SW-2配置截图

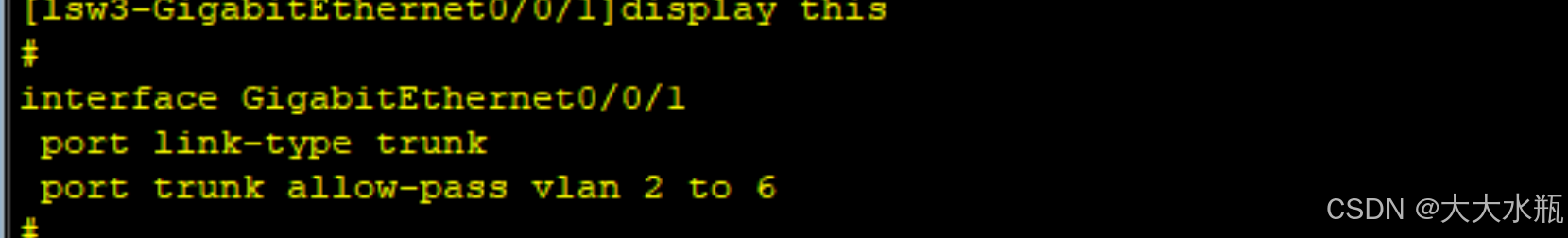

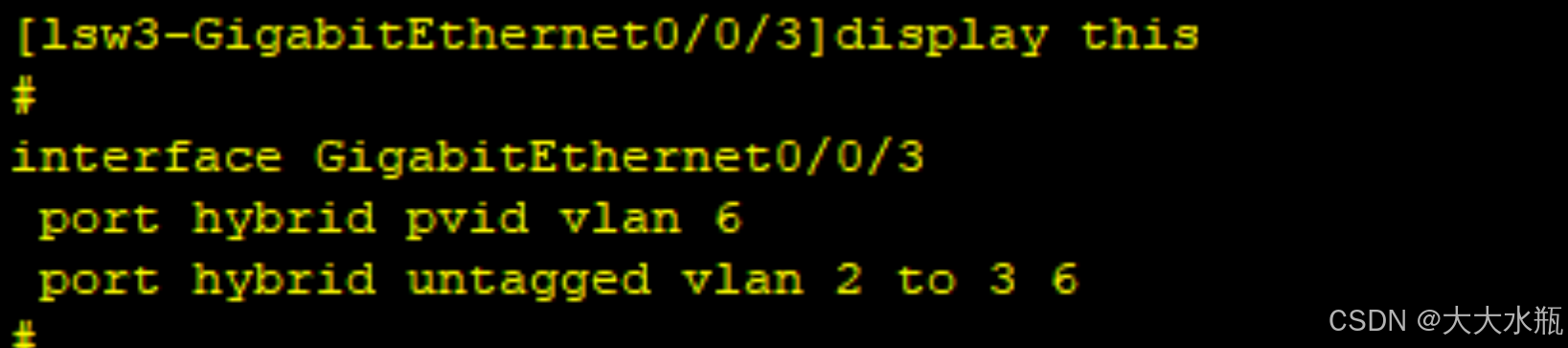

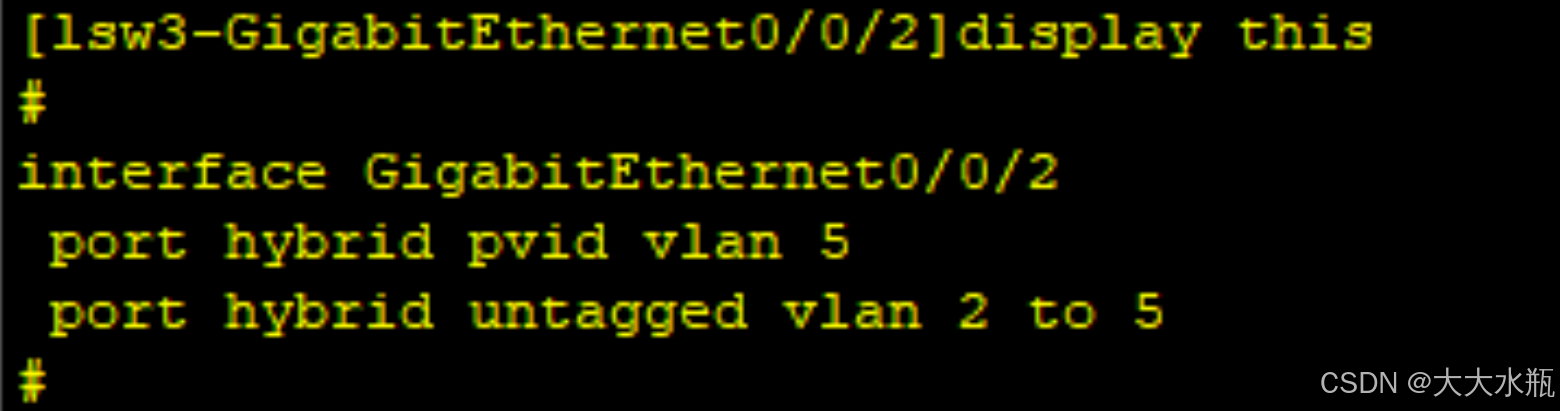

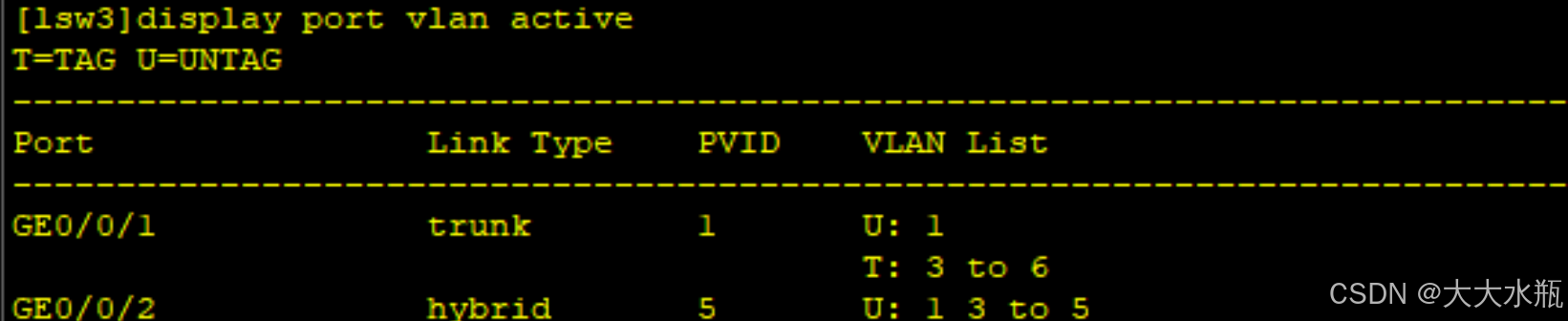

SW-3配置截图

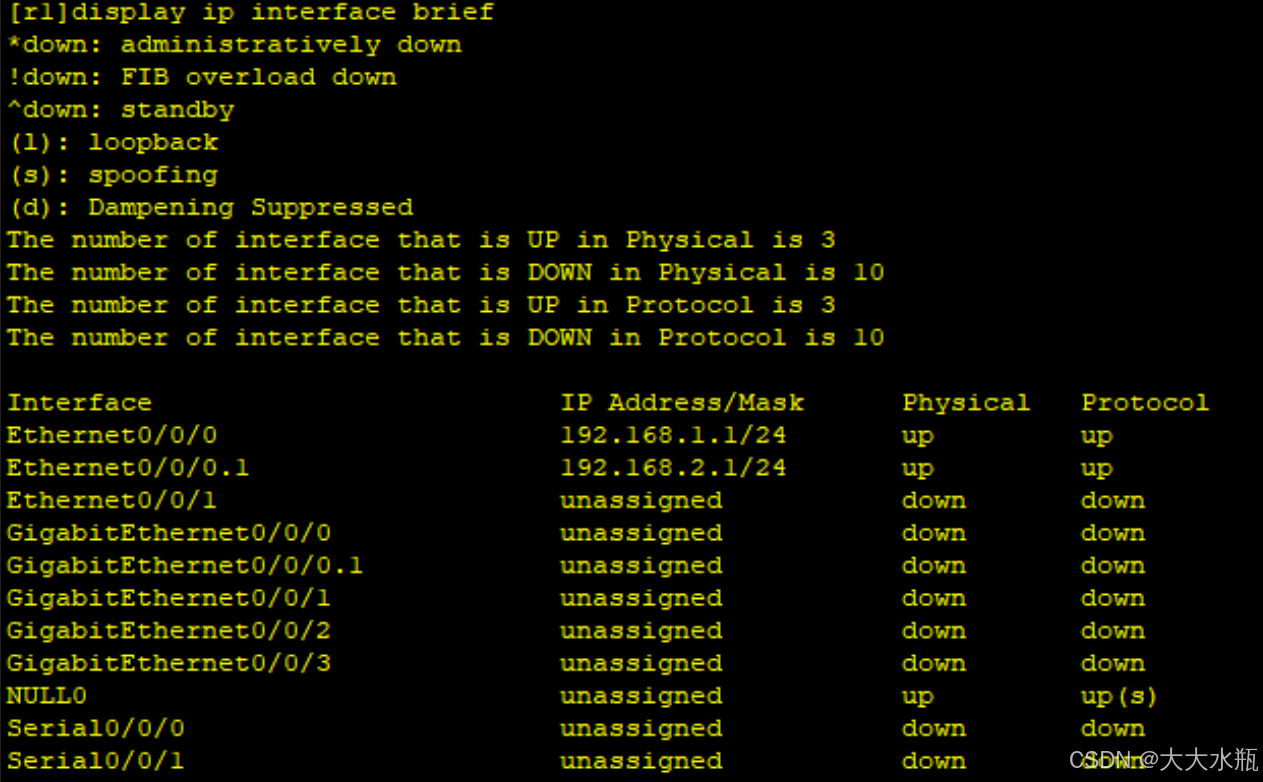

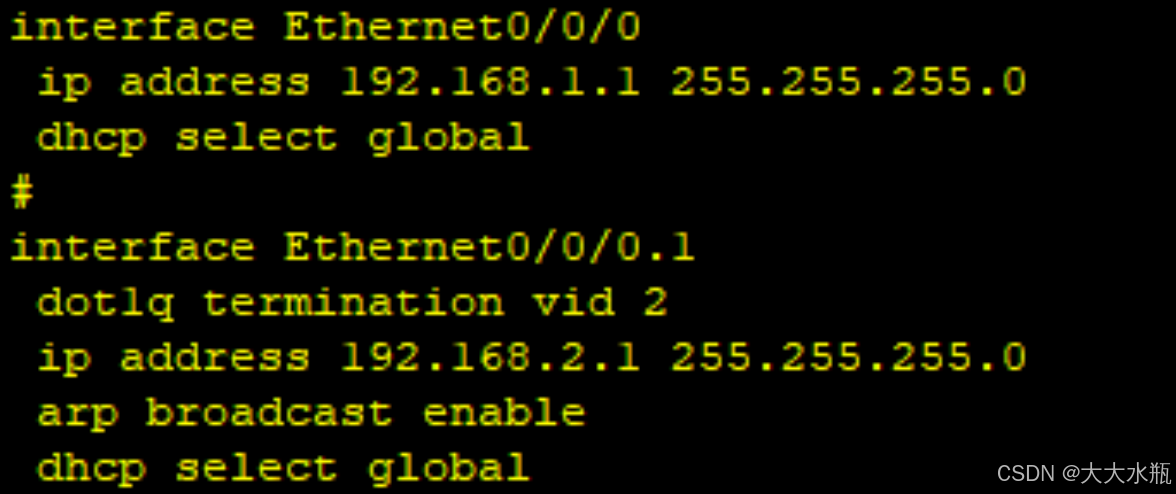

路由器接口配置IP地址

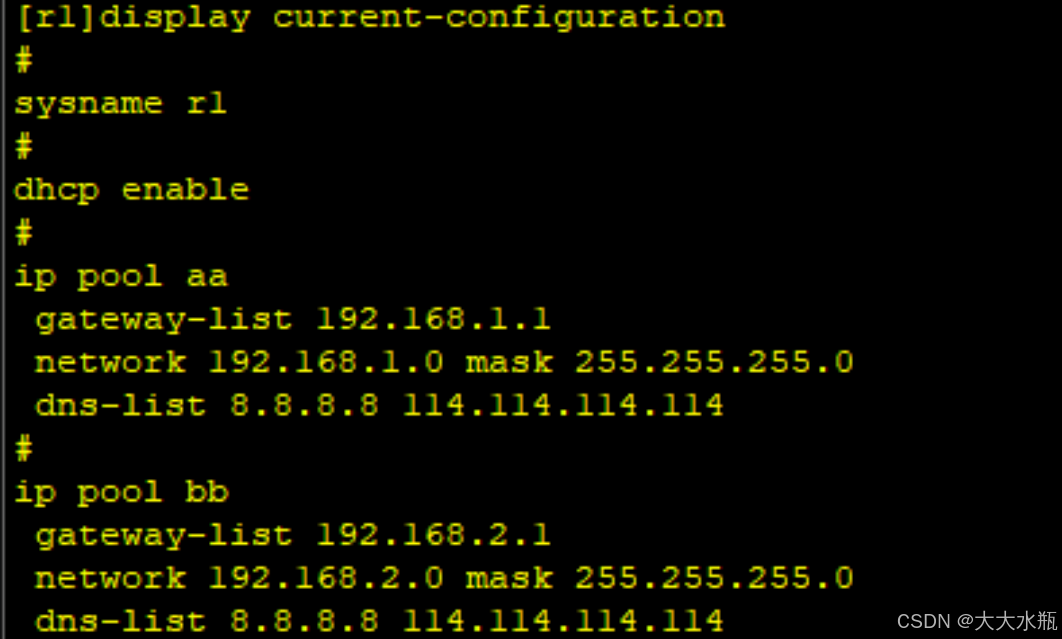

 配置DHCP服务，创建两个地址池塘

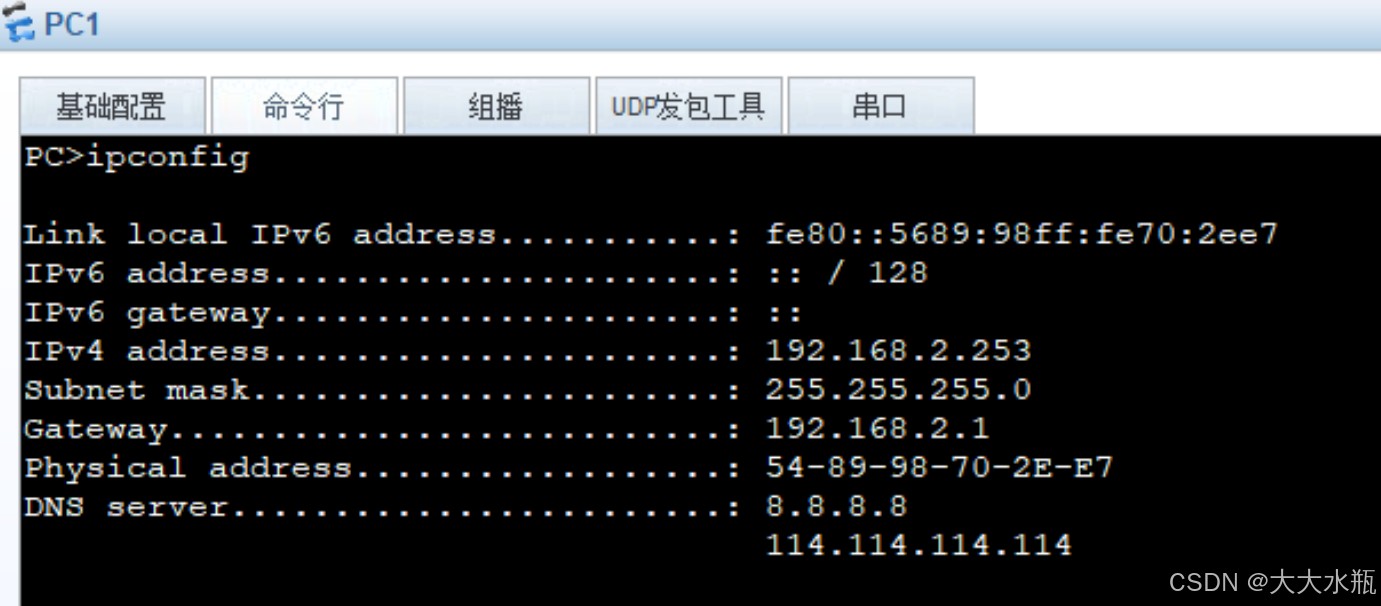

四.结果验证

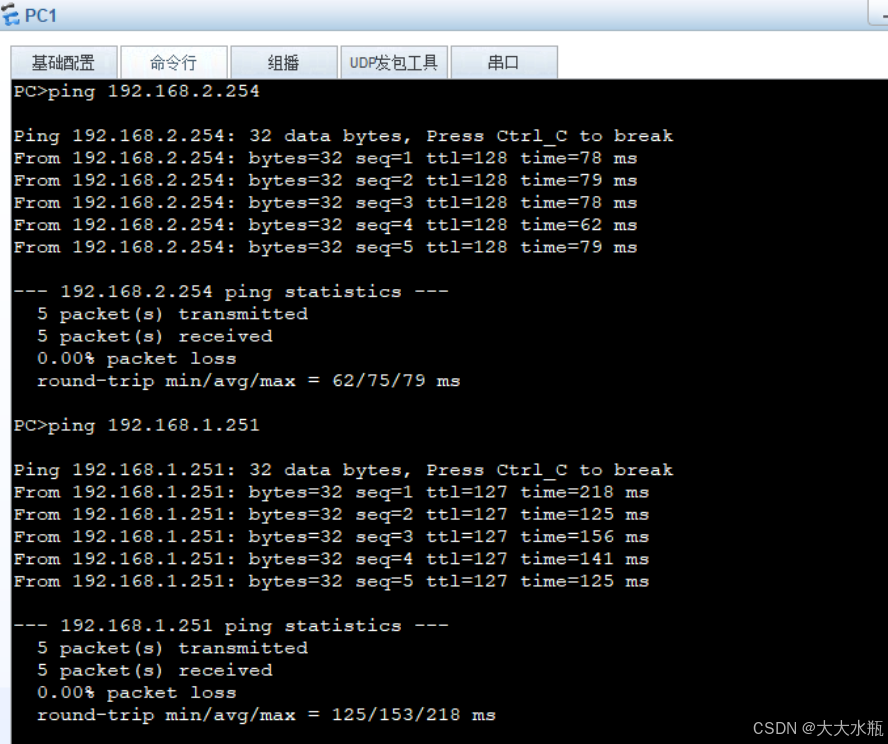

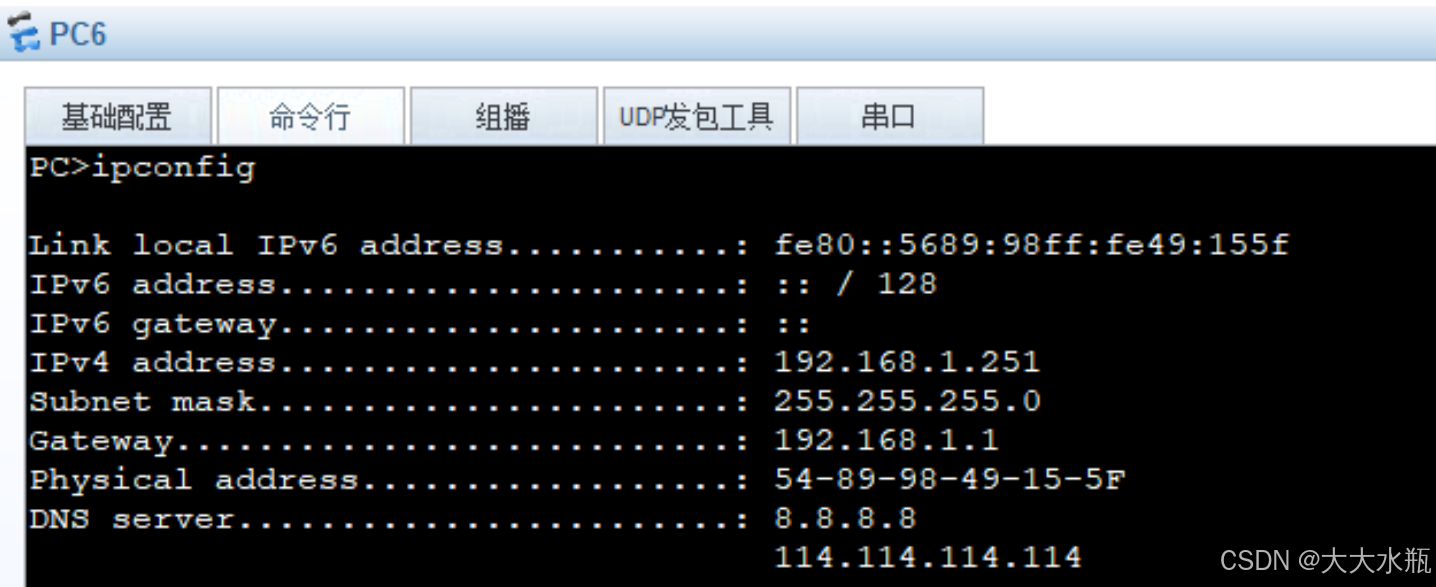

PC1PC2PC3PC4PC5PC6五.测试连通性

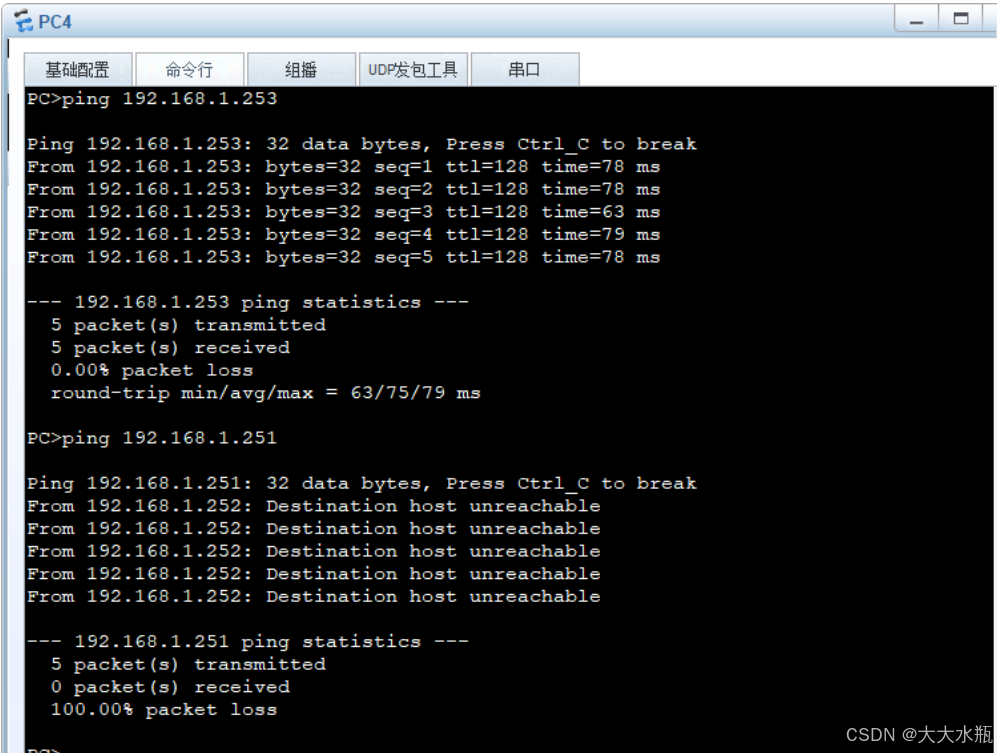

PC1-可以正常访问PC3/PC6PC4可以访问PC5不能访问PC6

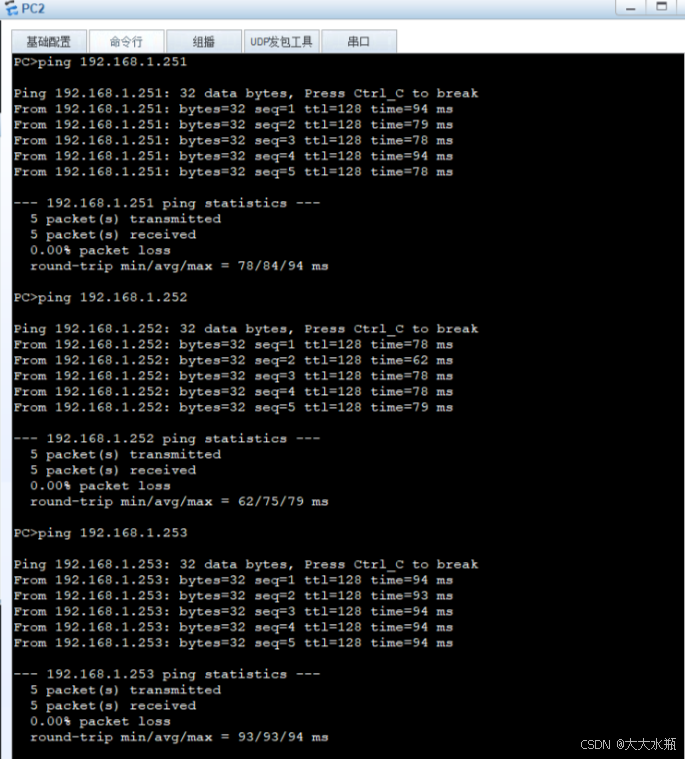

PC2可以访问PC4/5/6

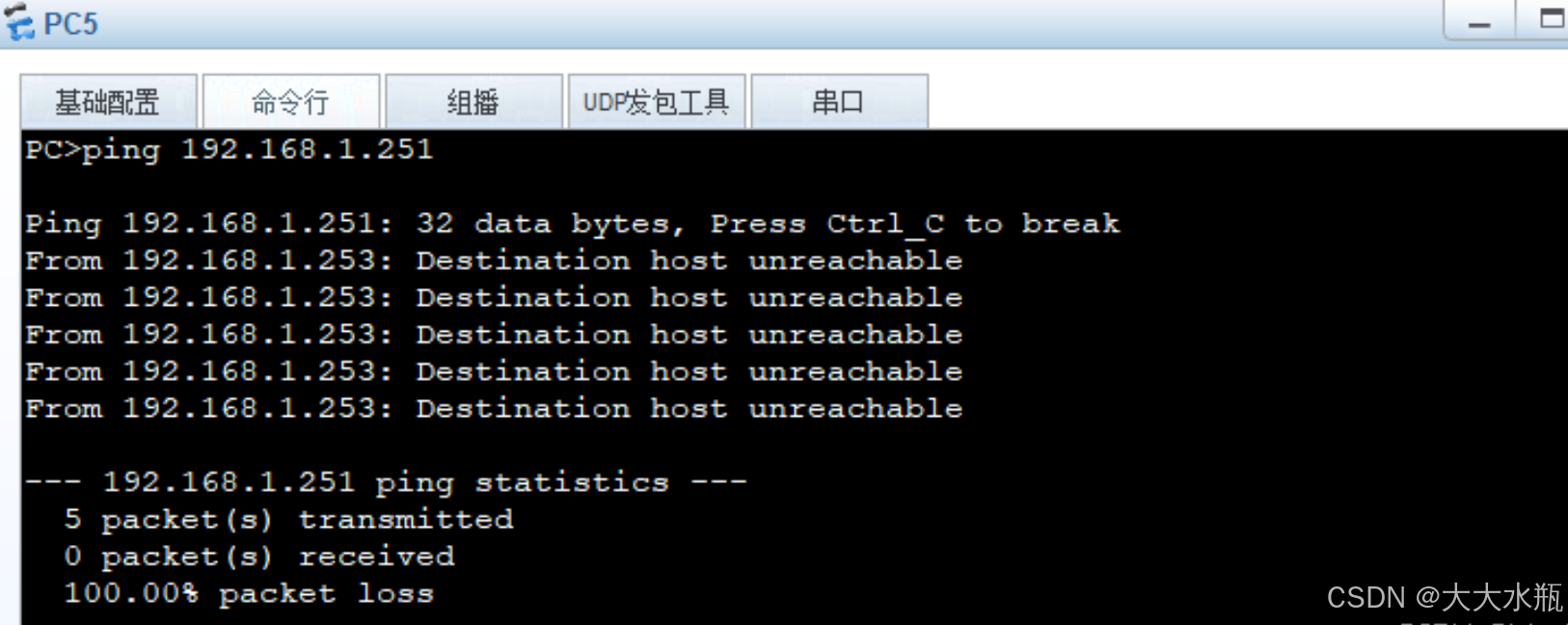

PC5不能访问PC6
