从0制作ROS2导航小车2——urdf与xacro

一、urdf与xacro

通过两段简单代码介绍urdf与xacro，可供学习了解，不过如今ai已成熟，大可不必太详细学习代码如何编写，要利用ai代码，重点是理解代码框架。

urdf：

<!-- 简单的小车模型 - URDF版本 -->
<robot name="my_robot">
  <!-- 基座连杆（Base Link） -->
  <link name="base_link">
    <!-- 视觉属性（颜色和形状） -->
    <visual>
      <geometry>
        <box size="0.4 0.2 0.1"/> <!-- 长宽高 -->
      </geometry>
      <material name="blue">
        <color rgba="0 0 1 1"/> <!-- RGBA颜色（蓝色） -->
      </material>
    </visual>
    <!-- 碰撞属性（可选，但仿真时必须） -->
    <collision>
      <geometry>
        <box size="0.4 0.2 0.1"/>
      </geometry>
    </collision>
  </link>

  <!-- 左轮 -->
  <link name="left_wheel">
    <visual>
      <geometry>
        <cylinder radius="0.05" length="0.03"/> <!-- 圆柱体轮子 -->
      </geometry>
      <material name="black">
        <color rgba="0 0 0 1"/> <!-- 黑色 -->
      </material>
    </visual>
  </link>
  <joint name="left_wheel_joint" type="continuous"> <!-- 连续旋转关节 -->
    <parent link="base_link"/>
    <child link="left_wheel"/>
    <origin xyz="-0.2 0.15 0" rpy="0 1.57 0"/> <!-- 位置和旋转（绕x轴转90度） -->
  </joint>

urdf是一种基于XML的格式，用于描述机器人的物理结构，包括连杆（links）、关节（joints）、传感器、外观（几何形状、材质）等。具体代码可以看例子中的注释。

Xacro：

<!-- 同一小车模型 - Xacro版本 -->
<robot name="my_robot" xmlns:xacro="http://www.ros.org/wiki/xacro">
  <!-- 定义全局变量（参数化设计） -->
  <xacro:property name="body_length" value="0.4" />   <!-- 基座长度 -->
  <xacro:property name="wheel_radius" value="0.05" /> <!-- 轮子半径 -->

  <!-- 颜色宏（避免重复定义颜色） -->
  <xacro:macro name="material_blue" params="name">
    <material name="${name}">
      <color rgba="0 0 1 1"/> <!-- 蓝色 -->
    </material>
  </xacro:macro>

  <!-- 轮子宏（复用轮子的几何和关节） -->
  <xacro:macro name="add_wheel" params="wheel_name x_pos">
    <!-- 轮子连杆 -->
    <link name="${wheel_name}">
      <visual>
        <geometry>
          <cylinder radius="${wheel_radius}" length="0.03"/>
        </geometry>
        <material name="black"/>
      </visual>
    </link>
    <!-- 轮子关节 -->
    <joint name="${wheel_name}_joint" type="continuous">
      <parent link="base_link"/>
      <child link="${wheel_name}"/>
      <origin xyz="${x_pos} 0.15 0" rpy="0 1.57 0"/> <!-- x_pos控制左右位置 -->
    </joint>
  </xacro:macro>

  <!-- 基座连杆 -->
  <link name="base_link">
    <visual>
      <geometry>
        <box size="${body_length} 0.2 0.1"/>
      </geometry>
      <xacro:material_blue name="blue"/> <!-- 调用颜色宏 -->
    </visual>
    <collision>
      <geometry>
        <box size="${body_length} 0.2 0.1"/>
      </geometry>
    </collision>
  </link>

  <!-- 添加左右轮子（只需调用宏） -->
  <xacro:add_wheel wheel_name="left_wheel" x_pos="-0.2"/>
  <xacro:add_wheel wheel_name="right_wheel" x_pos="0.2"/>
</robot>

Xacro是URDF的扩展，通过宏（macros）、变量和编程逻辑（如条件语句、数学计算）简化URDF的编写。可以看到代码中多了全局变量，方便了后续修改，可读性也高。

二、urdf与xacro比较

​特性	​URDF	​Xacro
​代码复用	无宏，需重复编写相同结构	支持宏和变量，减少重复代码
​参数化	硬编码，修改需逐个替换	支持变量和数学表达式，便于全局调整
​可维护性	低（复杂模型难以维护）	高（模块化设计）
​最终形式	直接使用	需预处理为URDF

其实二者没有可比性，可以说xacro是写urdf的工具，xacro最终会被预处理成标准的URDF供ROS使用。使用xacro是为了提高代码可读性和可移植性，也不需要专门写urdf和xacro两种代码，只需要写好xacro依靠以下命令进行xacro转化urdf。

# 使用ROS工具生成URDF
rosrun xacro xacro my_robot.xacro > my_robot_generated.urdf

转化完成后还需要检验urdf文件是否正确，用以下代码输出

# 检查URDF文件
check_urdf your_robot.urdf

如未安装以来，以下命令

# 安装依赖
sudo apt-get install liburdfdom-tools

三、REP-105标准 （ai代码）

REP-105（ROS Enhancement Proposal 105）是ROS（机器人操作系统）社区定义的一项标准，全称为​“Coordinate Frames for Mobile Platforms”​​（移动平台的坐标系框架）。它规定了在移动机器人系统中坐标框架（TF frames）的命名和层次结构，旨在解决不同ROS组件之间的坐标系兼容性问题，确保导航、感知、控制等模块能够正确协同工作。

1. ​标准坐标框架层次

REP-105定义了以下关键坐标系及其层级关系（从全局到局部）：

• ​**map**
  • ​作用：全局静态坐标系，表示机器人所处的环境地图（如SLAM生成的地图）。
  • ​特性：长期固定，不随机器人运动改变，通常由地图服务器（如map_server）发布。
• ​**odom**
  • ​作用：基于里程计的局部坐标系，表示机器人相对于起始点的运动轨迹。
  • ​特性：短期准确但长期会有漂移（累计误差），由里程计数据（如轮式编码器、IMU）驱动。
• ​**base_link**
  • ​作用：机器人本体的中心坐标系，通常固定在机器人质心或几何中心。
  • ​特性：随机器人运动实时变化，所有传感器数据应转换到此坐标系。
• ​**base_footprint**​（可选）
  • ​作用：base_link在地面上的垂直投影，用于导航规划（如路径避障）。
  • ​特性：其Z轴高度为0（接触地面），便于描述机器人在地面的位置。

​层次关系：

map (全局) → odom (局部无漂移) → base_link (机器人本体) → [其他传感器/部件]

所以我们在建模的时候要严格按照标准，但这个标准在ai代码时极为重要，要要求ai按REP-105编写xacro。

 四、小车xacro与urdf代码

预计制作麦轮小车或者四轮差速小车

完全使用ai生成，稍微修改，

xacro：

<?xml version="1.0"?>
<robot name="dayang_robot" xmlns:xacro="http://www.ros.org/wiki/xacro">

  <!-- ================= 全局参数和宏定义 ================= -->
  <xacro:property name="PI" value="3.14159"/>

  <!-- 材料定义 -->
  <material name="orange">
    <color rgba="1 0.5 0 1"/>  <!-- 橙色 -->
  </material>
  <material name="black">
    <color rgba="0 0 0 1"/>     <!-- 黑色 -->
  </material>
  <material name="blue">
    <color rgba="0 0 0.8 1"/>   <!-- 蓝色 -->
  </material>

  <!-- 轮子宏定义 -->
  <xacro:macro name="drive_wheel" params="prefix x y">
    <link name="${prefix}_wheel">
      <visual>
        <!-- 圆柱体绕 X 轴旋转 90 度，轴线对齐 Y 轴 -->
        <origin xyz="0 0 0" rpy="${PI/2} 0 0"/>
        <geometry>
          <cylinder radius="0.05" length="0.03"/>
        </geometry>
        <material name="black"/>
      </visual>
      <collision>
        <origin xyz="0 0 0" rpy="${PI/2} 0 0"/>
        <geometry>
          <cylinder radius="0.05" length="0.03"/>
        </geometry>
      </collision>
      <inertial>
        <mass value="0.5"/>
        <inertia ixx="0.001" ixy="0" ixz="0" iyy="0.001" iyz="0" izz="0.001"/>
      </inertial>
    </link>

    <joint name="${prefix}_wheel_joint" type="continuous">
      <parent link="base_link"/>
      <child link="${prefix}_wheel"/>
      <!-- 移除关节坐标系旋转，仅调整几何体方向 -->
      <origin xyz="${x} ${y} -0.075" rpy="0 0 0"/>
      <!-- 指定绕 Y 轴旋转 -->
      <axis xyz="0 1 0"/>
    </joint>
  </xacro:macro>

  <!-- ================= 主机器人结构 ================= -->
  <!-- 虚拟根链接 -->
  <link name="base_footprint"/>

  <!-- 立方体底盘 -->
  <link name="base_link">
    <visual>
      <geometry>
        <box size="0.3 0.3 0.15"/>  <!-- 长(x) 宽(y) 高(z) -->
      </geometry>
      <material name="orange"/>
    </visual>
    <collision>
      <geometry>
        <box size="0.3 0.3 0.15"/>
      </geometry>
    </collision>
    <inertial>
      <mass value="5"/>
      <inertia ixx="0.1" ixy="0" ixz="0" iyy="0.1" iyz="0" izz="0.1"/>
    </inertial>
  </link>

  <joint name="base_footprint_joint" type="fixed">
    <parent link="base_footprint"/>
    <child link="base_link"/>
    <origin xyz="0 0 0.075"/>
  </joint>

  <!-- 激光雷达 -->
  <link name="lidar_link">
    <visual>
      <geometry>
        <cylinder radius="0.05" length="0.15"/>  <!-- RPLIDAR A1近似尺寸 -->
      </geometry>
      <material name="blue"/>
    </visual>
  </link>

  <joint name="lidar_joint" type="fixed">
    <parent link="base_link"/>
    <child link="lidar_link"/>
    <origin xyz="0 0 0.075"/>  <!-- 安装在顶部中心 -->
  </joint>

  <!-- IMU -->
  <link name="imu_link">
    <inertial>
      <mass value="0.01"/>
      <inertia ixx="1e-5" ixy="0" ixz="0" iyy="1e-5" iyz="0" izz="1e-5"/>
    </inertial>
  </link>

  <joint name="imu_joint" type="fixed">
    <parent link="base_link"/>
    <child link="imu_link"/>
    <origin xyz="0 0 0"/>  <!-- 安装在底盘中心 -->
  </joint>

  <!-- 四轮差速驱动 -->
  <xacro:drive_wheel prefix="front_left" x="0.12" y="0.12"/>
  <xacro:drive_wheel prefix="front_right" x="0.12" y="-0.12"/>
  <xacro:drive_wheel prefix="rear_left" x="-0.12" y="0.12"/>
  <xacro:drive_wheel prefix="rear_right" x="-0.12" y="-0.12"/>

</robot>

urdf：

<?xml version="1.0"?>
<robot name="dayang_robot">
  <!-- ================= 全局参数和宏定义 ================= -->
  <material name="orange">
    <color rgba="1 0.5 0 1"/>
  </material>
  <material name="black">
    <color rgba="0 0 0 1"/>
  </material>
  <material name="blue">
    <color rgba="0 0 0.8 1"/>
  </material>

  <!-- ================= 主机器人结构 ================= -->
  <!-- 虚拟根链接 -->
  <link name="base_footprint"/>

  <!-- 立方体底盘 -->
  <link name="base_link">
    <visual>
      <geometry>
        <box size="0.3 0.3 0.15"/>
      </geometry>
      <material name="orange"/>
    </visual>
    <collision>
      <geometry>
        <box size="0.3 0.3 0.15"/>
      </geometry>
    </collision>
    <inertial>
      <mass value="5"/>
      <inertia ixx="0.1" ixy="0" ixz="0" iyy="0.1" iyz="0" izz="0.1"/>
    </inertial>
  </link>


  <joint name="base_footprint_joint" type="fixed">
  <parent link="base_footprint"/>
  <child link="base_link"/>
  <origin xyz="0 0 0.075"/>  <!-- 原0改为0.075 -->
</joint>

  <!-- 激光雷达 -->
  <link name="laser_link">
    <visual>
      <geometry>
        <cylinder radius="0.05" length="0.15"/>
      </geometry>
      <material name="blue"/>
    </visual>
  </link>

  <joint name="laser_joint" type="fixed">
    <parent link="base_link"/>
    <child link="laser_link"/>
    <origin xyz="0 0 0.075"/>
  </joint>

  <!-- IMU -->
  <link name="imu_link">
    <inertial>
      <mass value="0.01"/>
      <inertia ixx="1e-5" ixy="0" ixz="0" iyy="1e-5" iyz="0" izz="1e-5"/>
    </inertial>
  </link>

  <joint name="imu_joint" type="fixed">
    <parent link="base_link"/>
    <child link="imu_link"/>
    <origin xyz="0 0 0"/>
  </joint>

  <!-- 四轮差速驱动 -->
  <!-- front_left_wheel -->
  <link name="front_left_wheel">
    <visual>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
      <material name="black"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
    </collision>
    <inertial>
      <mass value="0.5"/>
      <inertia ixx="0.001" ixy="0" ixz="0" iyy="0.001" iyz="0" izz="0.001"/>
    </inertial>
  </link>

  <joint name="front_left_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child link="front_left_wheel"/>
    <origin xyz="0.12 0.12 -0.075" rpy="0 0 0"/>
    <axis xyz="0 1 0"/>
  </joint>

  <!-- front_right_wheel -->
  <link name="front_right_wheel">
    <visual>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
      <material name="black"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
    </collision>
    <inertial>
      <mass value="0.5"/>
      <inertia ixx="0.001" ixy="0" ixz="0" iyy="0.001" iyz="0" izz="0.001"/>
    </inertial>
  </link>

  <joint name="front_right_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child link="front_right_wheel"/>
    <origin xyz="0.12 -0.12 -0.075" rpy="0 0 0"/>
    <axis xyz="0 1 0"/>
  </joint>

  <!-- rear_left_wheel -->
  <link name="rear_left_wheel">
    <visual>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
      <material name="black"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
    </collision>
    <inertial>
      <mass value="0.5"/>
      <inertia ixx="0.001" ixy="0" ixz="0" iyy="0.001" iyz="0" izz="0.001"/>
    </inertial>
  </link>

  <joint name="rear_left_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child link="rear_left_wheel"/>
    <origin xyz="-0.12 0.12 -0.075" rpy="0 0 0"/>
    <axis xyz="0 1 0"/>
  </joint>

  <!-- rear_right_wheel -->
  <link name="rear_right_wheel">
    <visual>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
      <material name="black"/>
    </visual>
    <collision>
      <origin xyz="0 0 0" rpy="1.570795 0 0"/>
      <geometry>
        <cylinder radius="0.05" length="0.03"/>
      </geometry>
    </collision>
    <inertial>
      <mass value="0.5"/>
      <inertia ixx="0.001" ixy="0" ixz="0" iyy="0.001" iyz="0" izz="0.001"/>
    </inertial>
  </link>

  <joint name="rear_right_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child link="rear_right_wheel"/>
    <origin xyz="-0.12 -0.12 -0.075" rpy="0 0 0"/>
    <axis xyz="0 1 0"/>
  </joint>
</robot>

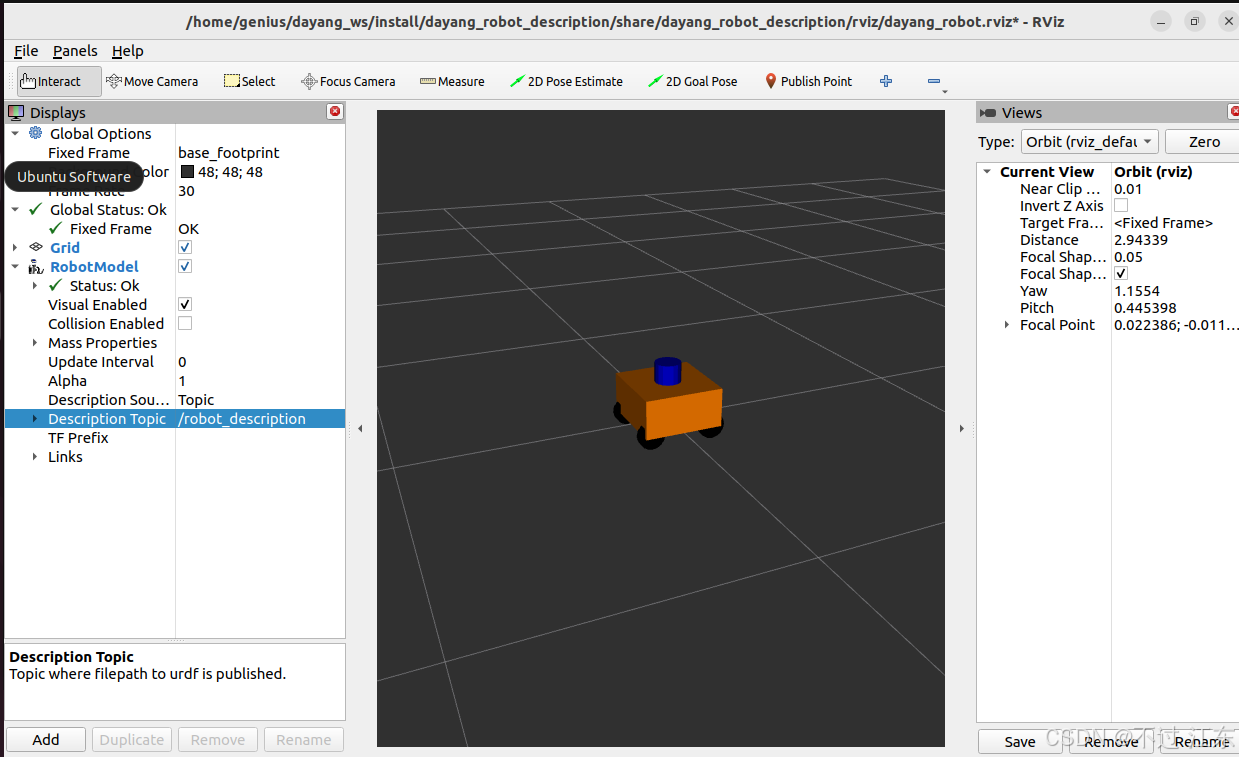

launch：

from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument
from launch.substitutions import LaunchConfiguration
from launch_ros.actions import Node
from ament_index_python.packages import get_package_share_directory
import os

def generate_launch_description():
    package_dir = get_package_share_directory('dayang_robot_description')
    urdf_file = os.path.join(package_dir, 'urdf', 'dayang_robot.urdf')
    rviz_config = os.path.join(package_dir, 'rviz', 'dayang_robot.rviz')

    # 读取 URDF 文件内容
    with open(urdf_file, 'r') as file:
        robot_desc = file.read()

    # 定义节点
    robot_state_publisher = Node(
        package='robot_state_publisher',
        executable='robot_state_publisher',
        parameters=[{'robot_description': robot_desc}]
    )

    joint_state_publisher_gui = Node(
        package='joint_state_publisher_gui',
        executable='joint_state_publisher_gui'
    )

    rviz_node = Node(
        package='rviz2',
        executable='rviz2',
        arguments=['-d', rviz_config]
    )

    return LaunchDescription([
        robot_state_publisher,
        joint_state_publisher_gui,
        rviz_node
    ])

五、效果展示
