防火墙组网双击热备综合实验

最新推荐文章于 2025-04-23 17:17:07 发布
原创 最新推荐文章于 2025-04-23 17:17:07 发布 · 898 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#防火墙组网

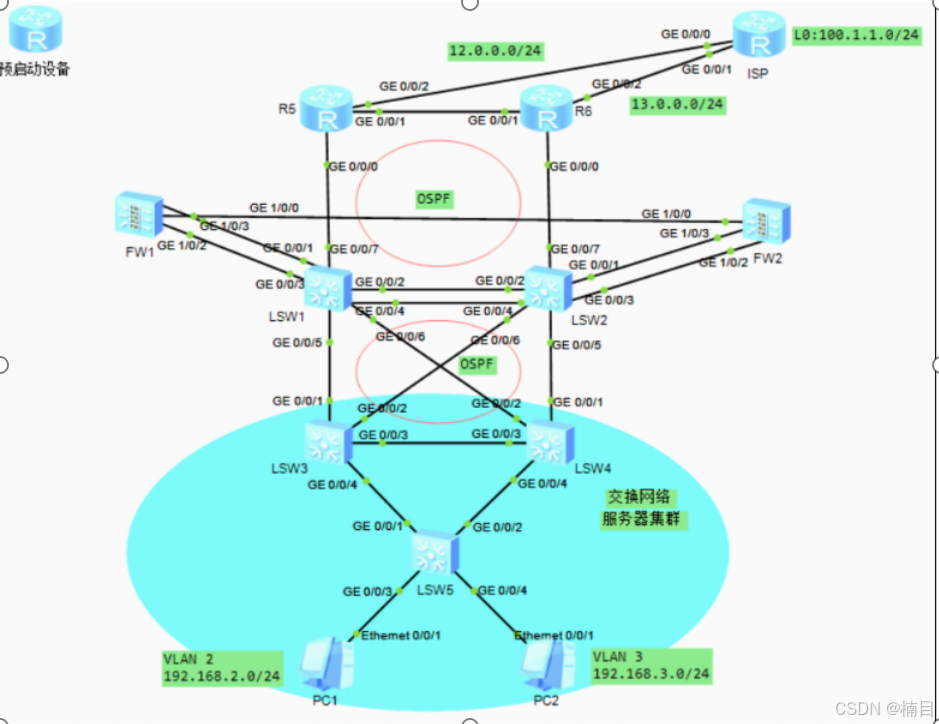

实验目标与拓扑图如下：

需求：

1、SW3的流量

正常情况下：SW1_VRF-->FW1--->SW1_Public--->R5

故障情况下：SW2_VRF-->FW2--->SW2_Public--->R6

2、SW4的流量

正常情况下：SW2_VRF-->FW2--->SW2_Public--->R6

故障情况下：SW1_VRF-->FW1--->SW1_Public--->R5

3、交换网络负载均衡

实验思路

将拓扑图划分为4个区域 自下而上

第一个区域配置好基础配置后 使其运行stp协议找到最佳路径

第一区域

[LSW3]stp enable

[LSW3]stp mode mstp

[LSW3]stp region-configuration

[LSW3-mst-region]region-name aa（名字必须统一）

[LSW3-mst-region]instance 1 vlan 2

[LSW3-mst-region]instance 2 vlan 3

[LSW3-mst-region]active region-configuration

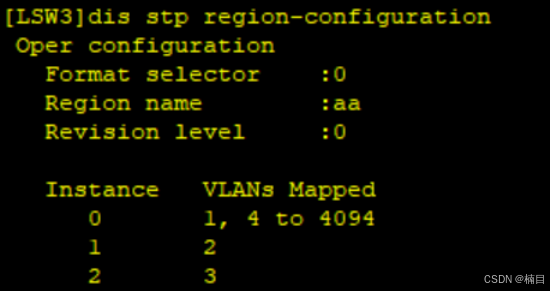

[LSW3]dis stp region-configuration

[LSW3]stp instance 1 root primary

[LSW3]stp instance 2 root secondary

[LSW3]stp instance 0 root primary

配置主从关系

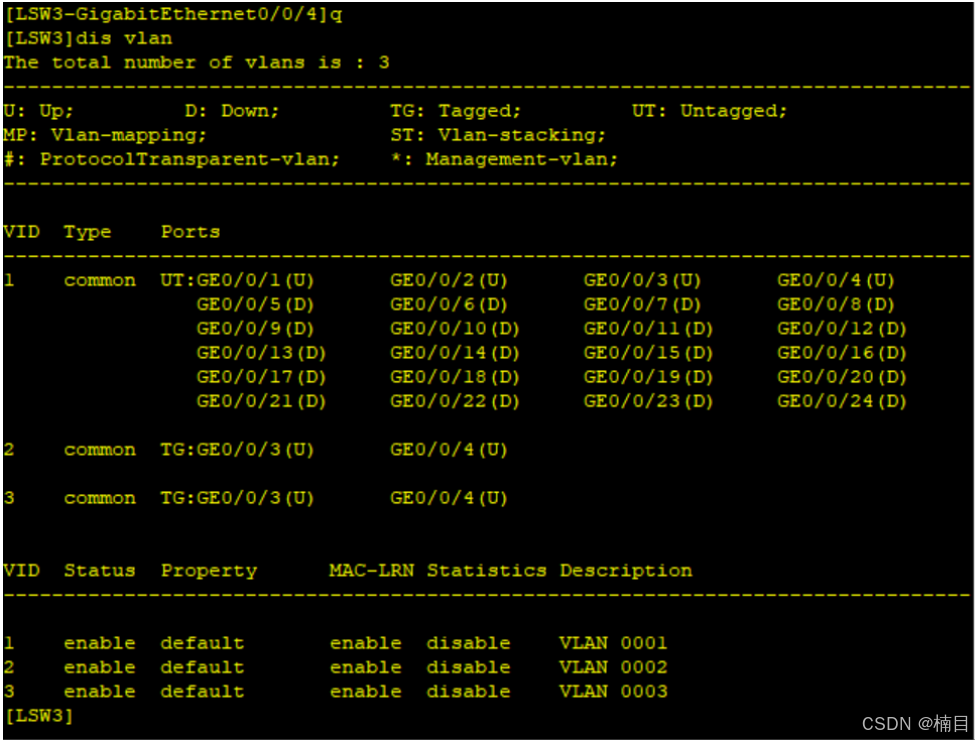

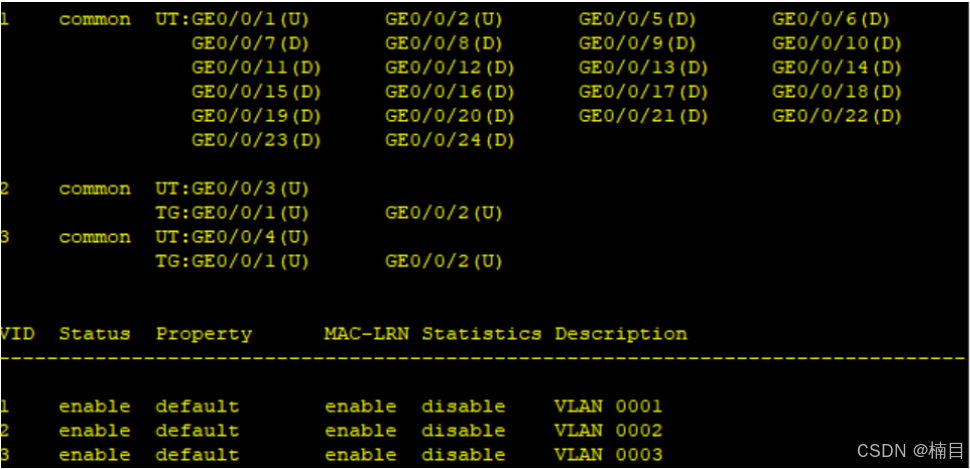

交换机LSW3

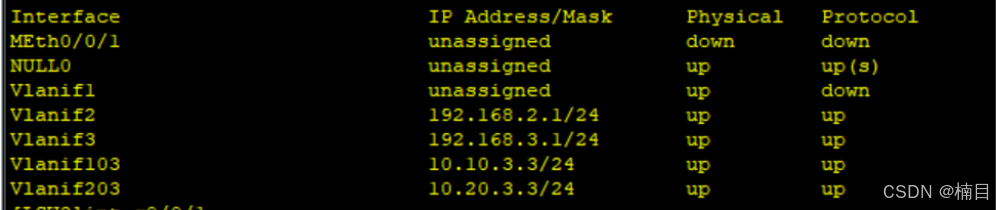

[LSW3-Vlanif2]ip ad 192.168.2.1 24

[LSW3-Vlanif2]vrrp vrid 1 virtual-ip 192.168.2.254（配置实例1的ip）

[LSW3-Vlanif2]vrrp vrid 1 priority 120（配置实例1的优先级）

[LSW3-Vlanif2]vrrp vrid 1 preempt-mode timer delay 20（配置修复时间）

[LSW3-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/1 reduced 15

[LSW3-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/2 reduced 15（实例1优先级为120 监控上行端口 出现问题优先级减15）

[LSW3-Vlanif3]ip address 192.168.3.1 255.255.255.0

[LSW3-Vlanif3]vrrp vrid 1 virtual-ip 192.168.3.254（两口出问题后使用vlan3的ip）

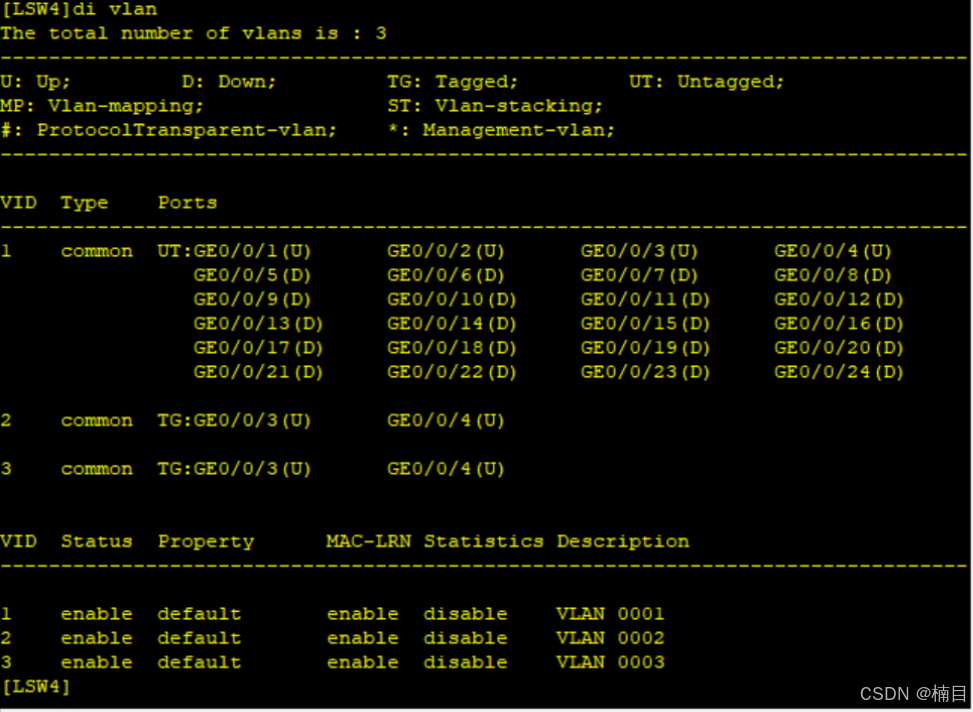

交换机LSW4

[LSW4]stp enable

[LSW4]stp mode mstp

[LSW4]stp region-configuration

[LSW4-mst-region]region-name aa（统一名字）

[LSW4-mst-region]instance 1 vlan 2

[LSW4-mst-region]instance 2 vlan 3

[LSW4-mst-region]active region-configuration

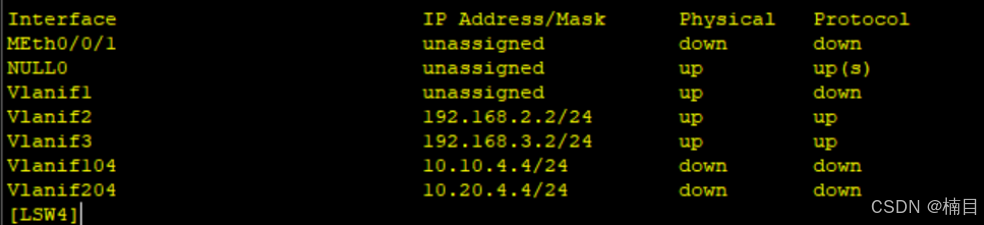

[LSW4-Vlanif2]ip ad 192.168.2.2 24

[LSW4-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254

[LSW4-Vlanif3]dis th

#

interface Vlanif3

 ip address 192.168.3.2 255.255.255.0

 vrrp vrid 1 virtual-ip 192.168.3.254

 vrrp vrid 1 priority 120

 vrrp vrid 1 preempt-mode timer delay 20

 vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 15

 vrrp vrid 1 track interface GigabitEthernet0/0/2 reduced 15

#

LSW5

[LSW5]stp enable

[LSW5]stp mode mstp

[LSW5]stp region-configuration

[LSW5-mst-region]region-name aa（统一名字）

[LSW5-mst-region]instance 1 vlan 2

[LSW5-mst-region]instance 2 vlan 3

[LSW5-mst-region]active region-configuration

第二区域

要保持线路独立 不触发stp机制 需要创立多条vlan

图中四台交换机 需要5条vlan

LSW3

[LSW3-GigabitEthernet0/0/1]undo stp enable

[LSW3-GigabitEthernet0/0/2]undo stp enable

LSW4

[LSW4-GigabitEthernet0/0/1]undo stp enable

[LSW4-GigabitEthernet0/0/2]undo stp enable

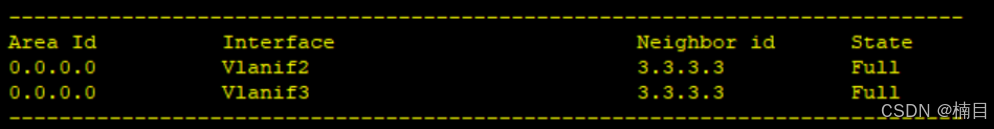

不需要建邻

[LSW3-ospf-1]silent-interface Vlanif 2

[LSW3-ospf-1]silent-interface Vlanif 3

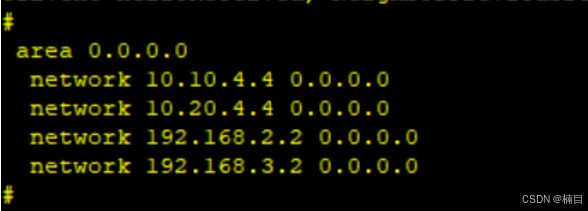

[LSW4-ospf-1]silent-interface Vlanif 2

[LSW4-ospf-1]silent-interface Vlanif 3

记得写进入交换机1和2的access链路

[LSW3-Vlanif203]ospf cost 5（优化链路）

[LSW4-Vlanif104]ospf cost 5（优化链路）

进行设备分割

[LSW1]ip vpn-instance VRF

[LSW1-vpn-instance-VRF]route-distinguisher 100:1

[LSW1-vpn-instance-VRF-af-ipv4]vpn-target 100:1  both

[LSW2]ip vpn-instance VRF

[LSW2-vpn-instance-VRF]route-distinguisher 100:1

[LSW2-vpn-instance-VRF-af-ipv4]vpn-target 100:1  both

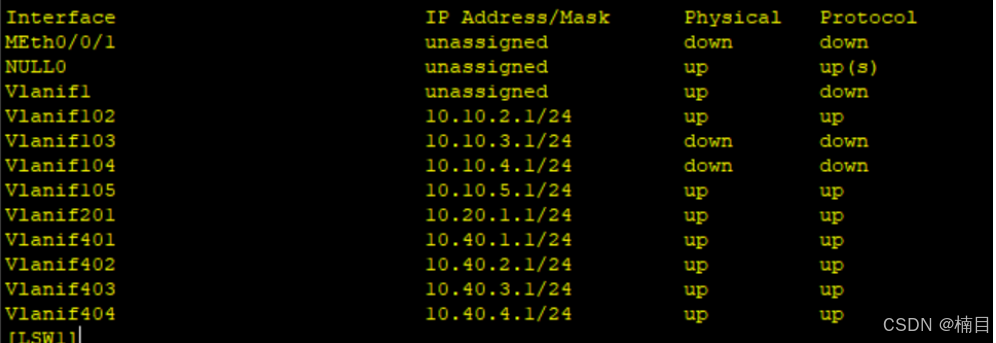

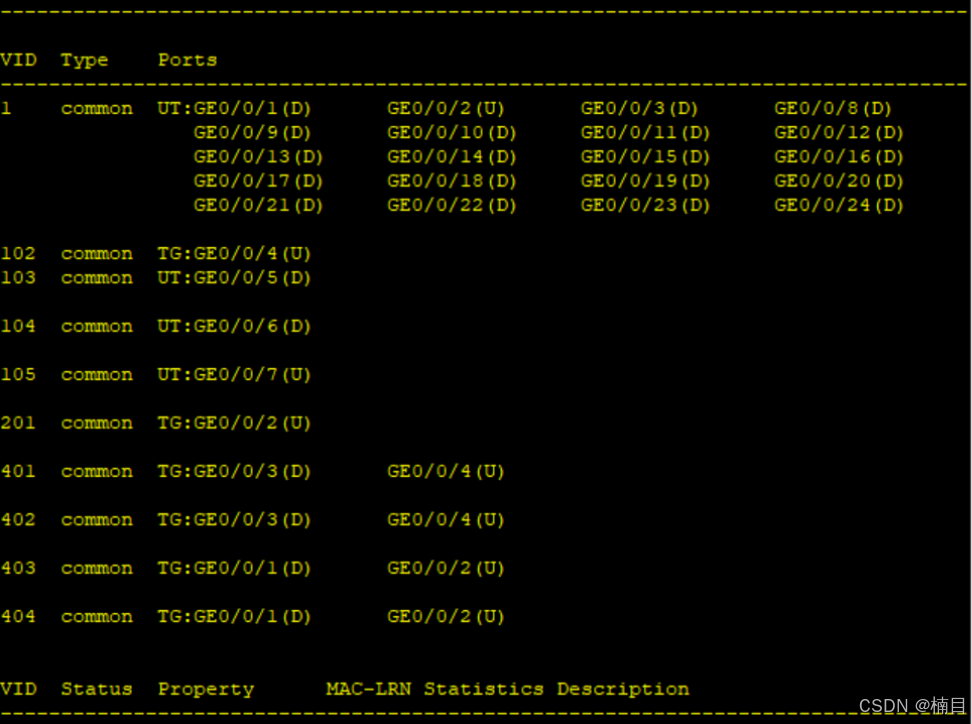

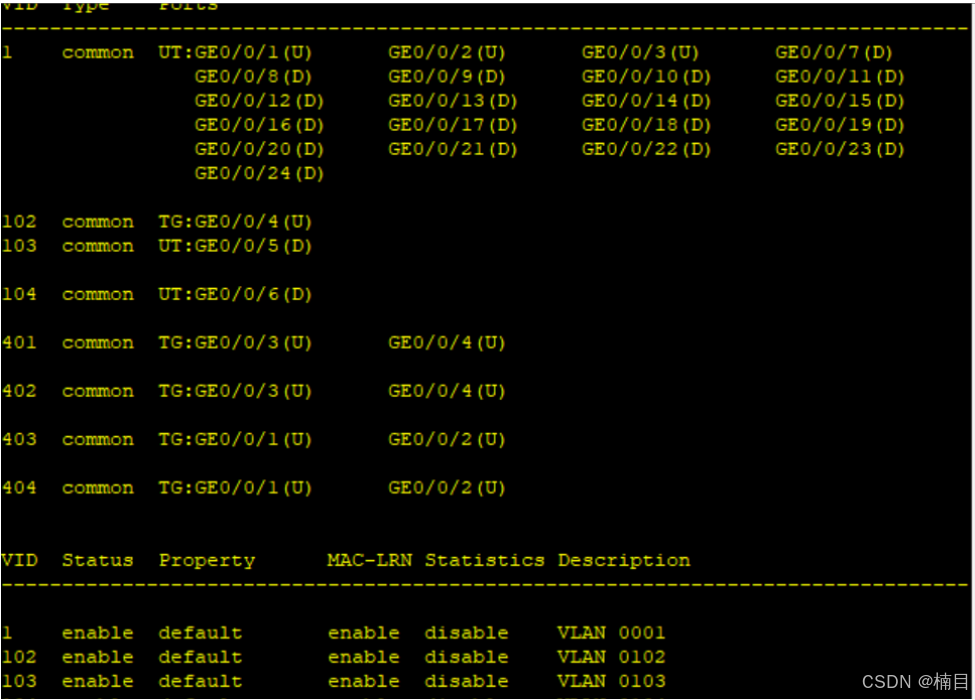

LSW1配置

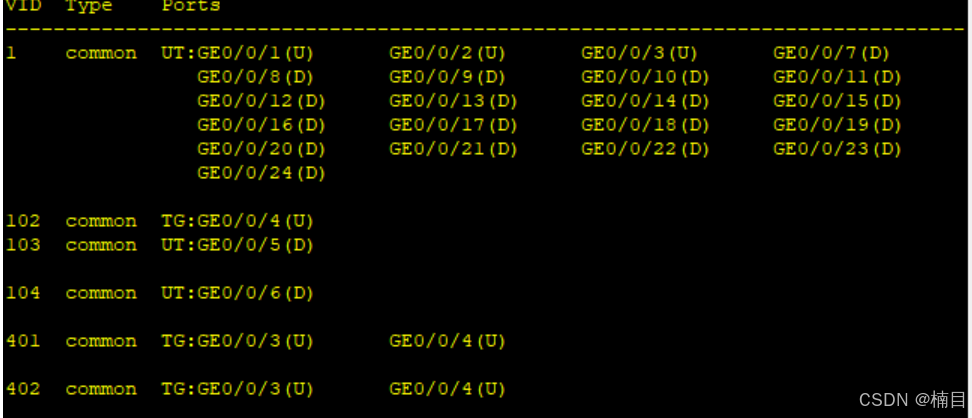

[LSW1-GigabitEthernet0/0/5]port link-type access

[LSW1-GigabitEthernet0/0/5]port default vlan 103

[LSW1-GigabitEthernet0/0/5]undo stp enable

[LSW1-GigabitEthernet0/0/6]port link-type access

[LSW1-GigabitEthernet0/0/6]port default vlan 104

[LSW1-GigabitEthernet0/0/6]undo stp enable

[LSW1-GigabitEthernet0/0/4]port link-type access

[LSW1-GigabitEthernet0/0/4]port default vlan 102

[LSW1-GigabitEthernet0/0/4]undo stp enable

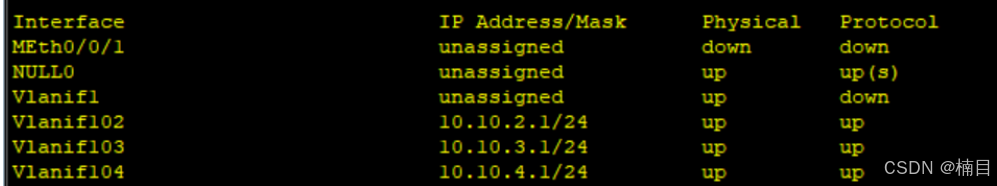

[LSW1-Vlanif102]ip binding vpn-instance VRF（将接口转入VRF中）

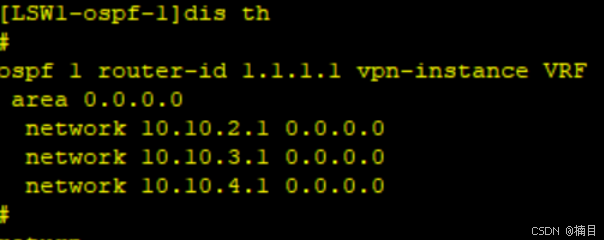

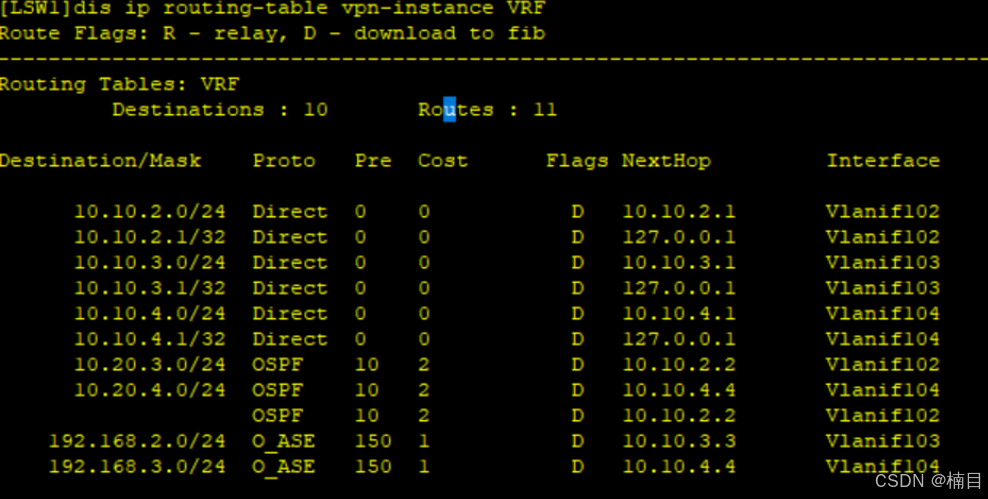

[LSW1]ospf 1 router-id 1.1.1.1 vpn-instance VRF

[LSW1-ospf-1-area-0.0.0.0]network 10.10.2.1

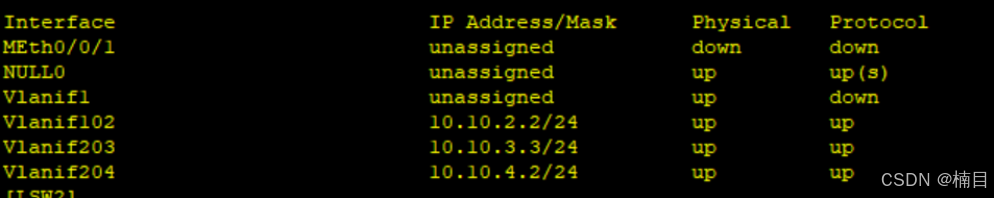

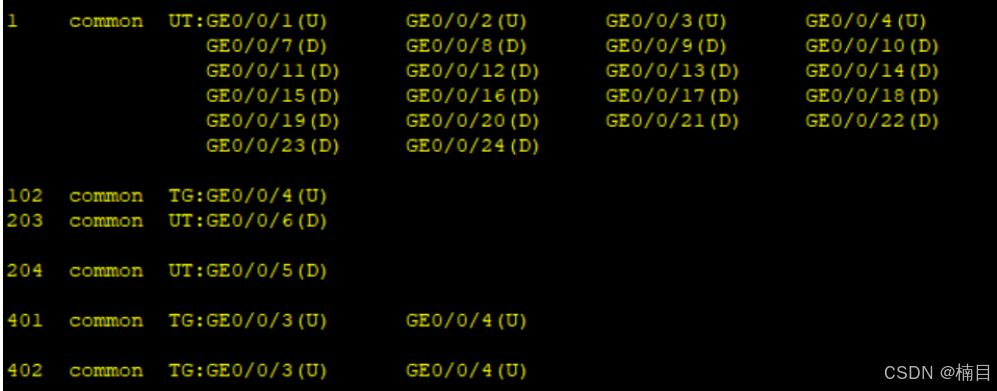

LSW2配置

[LSW2-GigabitEthernet0/0/5]port link-type access

[LSW2-GigabitEthernet0/0/5]port default vlan 204

[LSW2-GigabitEthernet0/0/5]undo stp enable

[LSW2-GigabitEthernet0/0/6]port link-type access

[LSW2-GigabitEthernet0/0/6]port default vlan 203

[LSW2-GigabitEthernet0/0/6]undo stp enable

[LSW2-GigabitEthernet0/0/4]port link-type access

[LSW2-GigabitEthernet0/0/4]port default vlan 102

[LSW2-GigabitEthernet0/0/4]undo stp enable

[LSW2-Vlanif102]ip binding vpn-instance VRF（将接口转入VRF中）

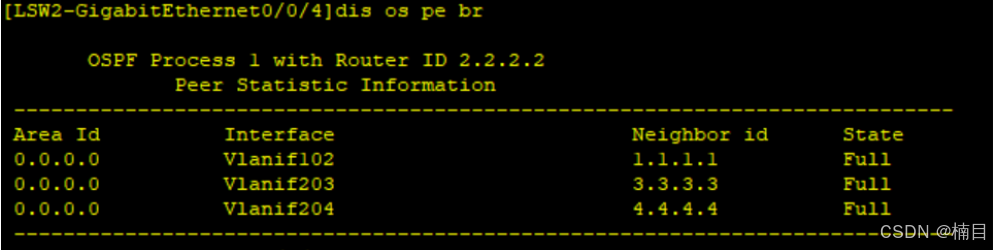

[LSW2]dis ip routing-table vpn-instance VRF

[LSW2]ping -vpn-instance VRF 10.10.2.1

  PING 10.10.2.1: 56  data bytes, press CTRL_C to break

    Reply from 10.10.2.1: bytes=56 Sequence=1 ttl=255 time=60 ms

    Reply from 10.10.2.1: bytes=56 Sequence=2 ttl=255 time=30 ms

    Reply from 10.10.2.1: bytes=56 Sequence=3 ttl=255 time=50 ms

    Reply from 10.10.2.1: bytes=56 Sequence=4 ttl=255 time=50 ms

Reply from 10.10.2.1: bytes=56 Sequence=5 ttl=255 time=40 ms

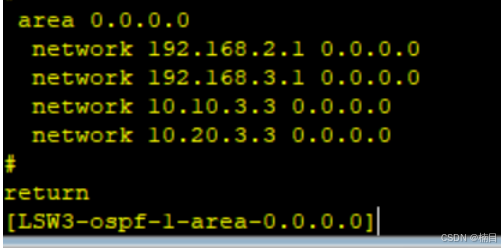

为了优化路由（） 下面的路由（192.168网段）使用重发布技术

[LSW3-ospf-1-area-0.0.0.0]undo network 192.168.2.1 0.0.0.0

[LSW3-ospf-1-area-0.0.0.0]undo network 192.168.3.1 0.0.0.0

[LSW4-ospf-1-area-0.0.0.0]undo network 192.168.2.2 0.0.0.0

[LSW4-ospf-1-area-0.0.0.0]undo network 192.168.3.2 0.0.0.0

1、抓流量

[sw3]ip ip-prefix aa permit 192.168.3.0 24

[sw3]ip ip-prefix bb permit 192.168.2.0 24

[LSW4]ip ip-prefix aa permit 192.168.2.0 24

[LSW4]ip ip-prefix bb permit 192.168.3.0 24

2、做策略

[sw3]route-policy aa permit node 10

[sw3-route-policy]if-match ip-prefix aa

[sw3-route-policy]apply cost 5

[sw3]route-policy aa permit node 20

[sw3-route-policy]if-match ip-prefix bb

3、调用

[sw3-ospf-1]import-route direct route-policy aa

[LSW4-ospf-1]import-route direct route-policy aa

第三层

SW1--VLAN

创建以SW1为主的vrrp

[LSW1-Vlanif401]dis th

#

interface Vlanif401

 ip binding vpn-instance VRF

 ip address 10.40.1.1 255.255.255.0

 vrrp vrid 1 virtual-ip 10.40.1.100

 vrrp vrid 1 priority 120

 vrrp vrid 1 preempt-mode timer delay 60

 vrrp vrid 1 track interface GigabitEthernet0/0/3 reduced 30

配置当以SW2为主时SW1为备

[LSW1-Vlanif402]dis th

#

interface Vlanif402

 ip binding vpn-instance VRF

 ip address 10.40.2.1 255.255.255.0

 vrrp vrid 2 virtual-ip 10.40.2.100

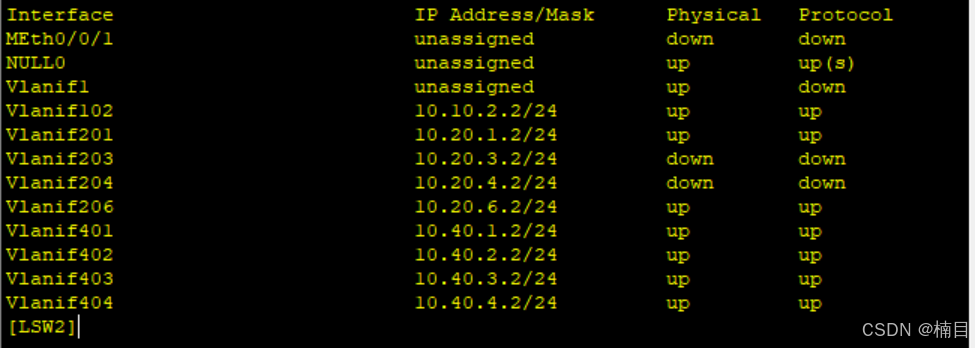

SW2配置

[LSW2-Vlanif402]dis th

#

interface Vlanif402

 ip binding vpn-instance VRF

 ip address 10.40.2.1 255.255.255.0

 vrrp vrid 2 virtual-ip 10.40.2.100

 vrrp vrid 2 priority 120

 vrrp vrid 2 preempt-mode timer delay 60

 vrrp vrid 2 track interface GigabitEthernet0/0/3 reduced 30

[LSW2-Vlanif401]dis th

#

interface Vlanif401

 ip binding vpn-instance VRF

 ip address 10.40.1.2 255.255.255.0

 vrrp vrid 1 virtual-ip 10.40.1.100

FW1配置

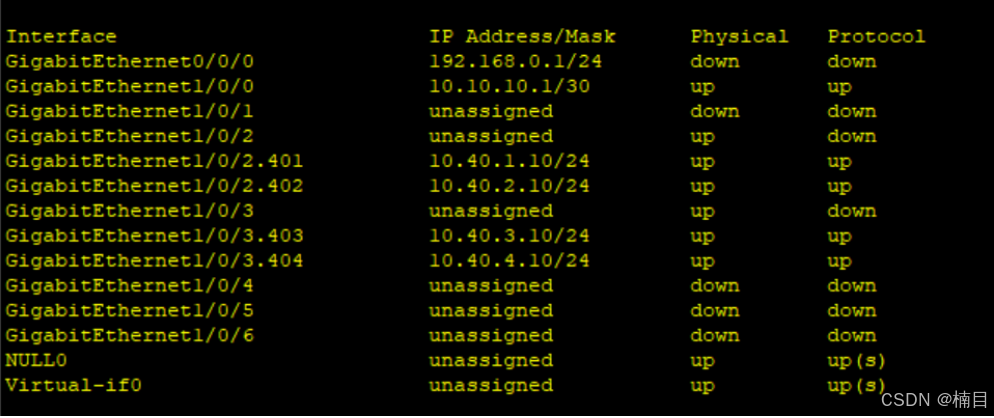

1.划分ip

2.划分安全区域

[FW1]firewall zone trust

[FW1-zone-trust]ad interface g 1/0/2.401

[FW1-zone-trust]ad interface g 1/0/2.402

[FW1]firewall zone untrust

[FW1-zone-untrust]ad interface g1/0/3.403

[FW1-zone-untrust]ad interface g1/0/3.404

[FW1]firewall zone dmz

[FW1-zone-dmz]add int g 1/0/0

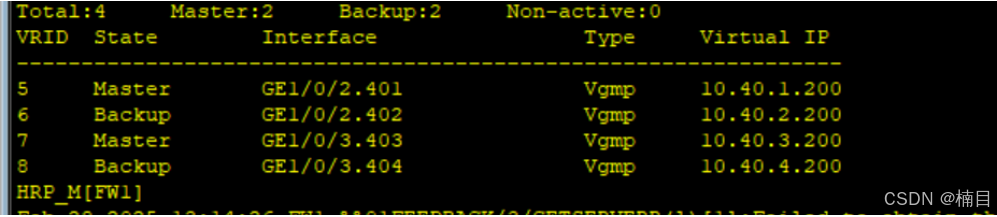

  1. 配置双击热备（vrrp）

[FW1-GigabitEthernet1/0/2.401]vrrp vrid 5 virtual-ip 10.40.1.200 active

[FW1-GigabitEthernet1/0/2.402]vrrp vrid 6 virtual-ip 10.40.2.200 standby

[FW1-GigabitEthernet1/0/3.403]vrrp vrid 7 virtual-ip 10.40.3.200 active

[FW1-GigabitEthernet1/0/3.404]vrrp vrid 8 virtual-ip 10.40.4.200 standby

[FW1]hrp mirror session enable（快速备份功能）

[FW1]hrp interface g 1/0/0 remote 10.10.10.2

[FW1]hrp enable

ip route-static 0.0.0.0 0.0.0.0 10.40.3.100

ip route-static 0.0.0.0 0.0.0.0 10.40.4.100 preference 70

写静态通上层网络

ip route-static 192.168.0.0 255.255.0.0 10.40.1.100

ip route-static 192.168.0.0 255.255.0.0 10.40.2.100 preference 70

写静态通下层网络

[LSW1-Vlanif404]dis th

#

interface Vlanif404

 ip address 10.40.4.1 255.255.255.0

 vrrp vrid 4 virtual-ip 10.40.4.100

#

Return

[LSW1-Vlanif403]dis th

#

interface Vlanif403

 ip address 10.40.3.1 255.255.255.0

 vrrp vrid 3 virtual-ip 10.40.3.100

 vrrp vrid 3 priority 120

 vrrp vrid 3 preempt-mode timer delay 60

 vrrp vrid 3 track interface GigabitEthernet0/0/1 reduced 30

#

Return

[LSW1]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.1.200

[LSW1]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.2.200 preference 70

[LSW1]ip route-static 192.168.0.0 16 10.40.3.200

[LSW1]ip route-static 192.168.0.0 16 10.40.4.200 preference 70

FW2配置

1.划分ip

2.划分安全区域

[FW2]firewall zone trust

[FW2-zone-trust]ad interface g 1/0/2.401

[FW2-zone-trust]ad interface g 1/0/2.402

[FW2]firewall zone untrust

[FW2-zone-untrust]ad interface g1/0/3.403

[FW2-zone-untrust]ad interface g1/0/3.404

[FW2]firewall zone dmz

[FW2-zone-dmz]add int g 1/0/0

3配置双击热备（vrrp）

[FW2-GigabitEthernet1/0/2.401]vrrp vrid 5 virtual-ip 10.40.1.200 standby

[FW2-GigabitEthernet1/0/2.402]vrrp vrid 6 virtual-ip 10.40.2.200 active

[FW2-GigabitEthernet1/0/3.403]vrrp vrid 7 virtual-ip 10.40.3.200 standby

[FW2-GigabitEthernet1/0/3.404]vrrp vrid 8 virtual-ip 10.40.3.200 active

[FW2]hrp mirror session enable（快速备份功能）

[FW2]hrp interface g 1/0/0 remote 10.10.10.1

[FW2]hrp enable

ip route-static 0.0.0.0 0.0.0.0 10.40.3.100 preference 70

ip route-static 0.0.0.0 0.0.0.0 10.40.4.100

写静态通上层网络

ip route-static 192.168.0.0 255.255.0.0 10.40.1.100  preference 70

ip route-static 192.168.0.0 255.255.0.0 10.40.2.100

写静态通下层网络

配置安全策略

HRP_M[FW1]security-policy

HRP_M[FW1-policy-security]rule name t_to_u (+B)

 rule name t_to_u

  source-zone trust

  destination-zone untrust

  source-address 192.168.0.0 mask 255.255.0.0

  action permit

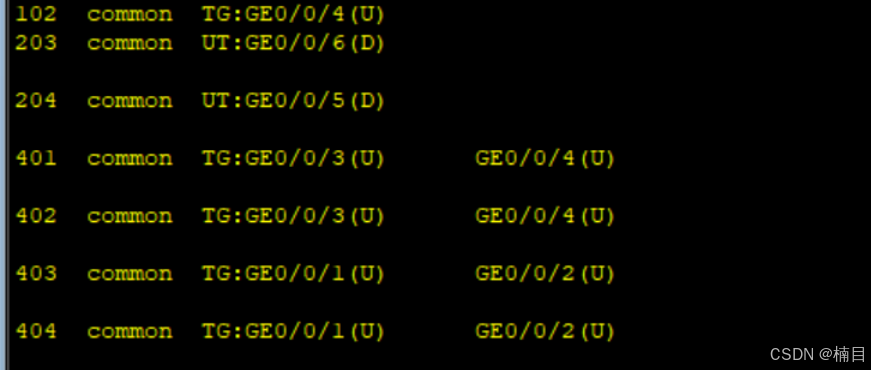

[LSW2-Vlanif403]dis th

#

interface Vlanif403

 ip address 10.40.3.2 255.255.255.0

 vrrp vrid 3 virtual-ip 10.40.3.100

#

return

[LSW2-Vlanif404]dis th

#

interface Vlanif404

 ip address 10.40.4.2 255.255.255.0

 vrrp vrid 4 virtual-ip 10.40.4.100

 vrrp vrid 4 priority 120

 vrrp vrid 4 preempt-mode timer delay 60

 vrrp vrid 4 track interface GigabitEthernet0/0/1 reduced 30

#

Return

[LSW2]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.1.200 preference 70

[LSW2]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.2.200

[LSW2]ip route-static 192.168.0.0 16 10.40.3.200 preference 70

[LSW2]ip route-static 192.168.0.0 16 10.40.4.200

HRP_M[FW1]int g1/0/2 (+B)

HRP_M[FW1-GigabitEthernet1/0/2]ip ad 1.1.1.1 24

HRP_M[FW1-GigabitEthernet1/0/2]undo ip address

HRP_M[FW1-GigabitEthernet1/0/3]（两台防火墙 四个口都要激活）

第四层

[LSW1-ospf-2]dis th

#

ospf 2 router-id 1.1.1.1

 area 0.0.0.0

  network 10.20.1.1 0.0.0.0

  network 10.10.5.1 0.0.0.0

#

Return

[LSW2-ospf-2]dis th

#

ospf 2 router-id 2.2.2.2

 area 0.0.0.0

  network 10.20.6.2 0.0.0.0

  network 10.20.1.2 0.0.0.0

#

Return

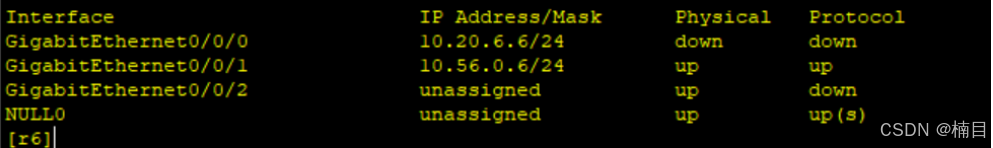

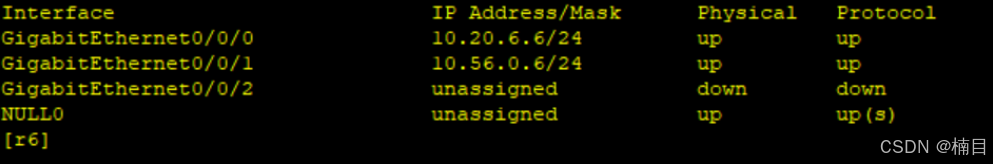

[r6-ospf-1]dis th

[V200R003C00]

#

ospf 1 router-id 6.6.6.6

 area 0.0.0.0

  network 10.20.6.6 0.0.0.0

  network 10.56.0.6 0.0.0.0

#

Return

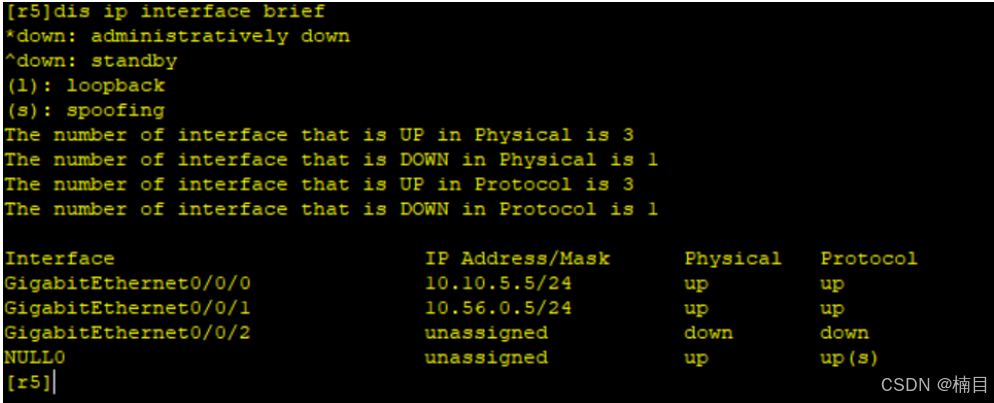

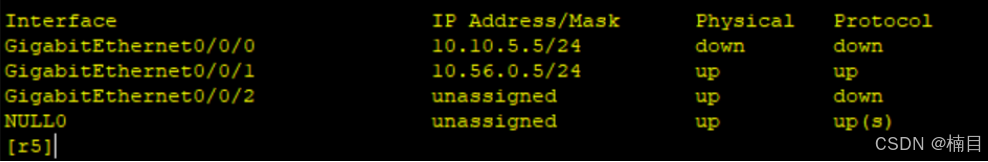

[r5-ospf-1]dis th

[V200R003C00]

#

ospf 1 router-id 5.5.5.5

 area 0.0.0.0

  network 10.10.5.5 0.0.0.0

  network 10.56.0.5 0.0.0.0

#

Return

第五层

[r5-ospf-1]dis th

[V200R003C00]

#

ospf 1 router-id 5.5.5.5

 default-route-advertise

 area 0.0.0.0

  network 10.10.5.5 0.0.0.0

  network 10.56.0.5 0.0.0.0

#

Retur

[r6-ospf-1]dis th

[V200R003C00]

#

ospf 1 router-id 6.6.6.6

 default-route-advertise

 area 0.0.0.0

  network 10.20.6.6 0.0.0.0

  network 10.56.0.6 0.0.0.0

#

Return

R5配置

[r5-GigabitEthernet0/0/2]ip ad 12.0.0.5 24

[r5]ip route-static 0.0.0.0 0 12.0.0.100

[r5]acl 2000

[r5-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255

[r5-GigabitEthernet0/0/2]nat outbound 2000

R6配置

[r6]acl 2000

[r6-acl-basic-2000]rule  permit source 192.168.0.0 0.0.255.255

[r6-GigabitEthernet0/0/2]ip ad 13.0.0.6 24

[r6]ip route-static 0.0.0.0 0 13.0.0.100

[r6-GigabitEthernet0/0/2]nat outbound 2000

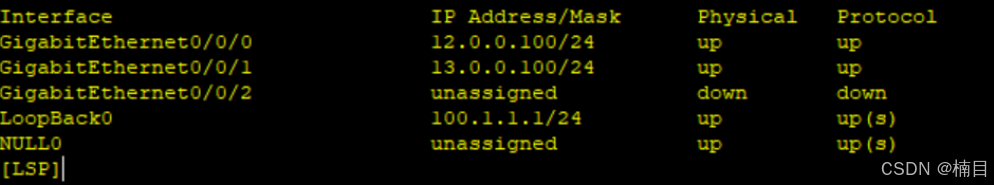

LSP配置

实验完成

华为防火墙双机热备
weixin_53049621的博客
04-13 4393
双机热备双机热备的必要性VGMPVGMP基本原理VGMP组管理HRP协议心跳接口实验和配置实验拓扑图配置结果如图 双机热备的必要性 在网络关键节点上，如果只部署一台设备，无论其可靠性多高，系统都必然要承受因单点故障而导致网中断的风险。防火墙一般用作内网到外网的出口，是业务关键路径上的设备。为了防止因一台设备故障而导致的业务中断，要求防火墙必须提供更高的可靠性，此时需要使用防火墙双机热备组网。 1.备份前 2.备份后 VGMP 传统备份 1.防火墙上多个区域提供双机备份功能时，需要在每一台防火墙上配置多个V
【防火墙】防火墙双机热备
2301_76769041的博客
08-30 6707
双机热备需要两台硬件和软件配置均相同的华为防火墙，两台华为防火墙之间通过一条独立的链路连接，这条链路通常被称之为“心跳线”，两台华为防火墙通过心跳线了解对端的健康状况，向对端备份配置和表项（如会话表、IPSec SA等），当一台防火墙出现故障时，业务流量能平滑地切换到另一台设备上处理，使业务不中断。
防火墙--双机热备
banliyaoguai的博客
07-17 3112
当有接口坏掉了，接口成了过度状态，VGMP就会发现自己管理的VRRP组出现故障，VGMP就会降低自己的优先级，VGMP默认优先级（这里优先级和VRRP中不同）主设备组为65001，备份设备组65000。B和D也无法建立邻居关系，然后如果主设备坏了，是不是就要切换到备用设备上，然后B和D要重新建立邻居关系。再创建一个VGMP组，两台设备互为两个VGMP组的主设备，然后这种情况可能会两条链路都会走，如下图上去的时候走1这边，下去的时候走二这边，所以是不是两台设备需要快速同步状态信息，不然业务就会收到影响。
防火墙双击热备
ABC_135246的博客
08-30 534
配置FW_A各接口的IP地址（记得开管理功能 service-manage enable） interface GigabitEthernet1/0/0 ip address 10.2.0.1 255.255.255.0 service-manageenable service-manage all permit interface GigabitEthernet1/0/...
防火墙的双机热备
qixusiyu的博客
07-16 1771
因为VRRP彼此是独立的，所以，一个VRRP组进行切换不会直接导致其他组同步切换，在防火墙的双机热备场景下，上下有两个VRRP组，需要同步切换，使用传统的上行链路监控，比较复杂，所以，设计了VGMP协议，来对VRRP组进行统一的切换管理。hello报文周期就是保活报文的发送周期，默认是1S，可以修改，但是，需要两边同时修改，否则可能导致对接不上hello报文周期就是保活报文的发送周期，默认是1S，可以修改，但是，需要两边同时修改，否则可能导致对接不上。3，快速备份 ： 该备份方式仅针对负载分担的场景。
防火墙的双击热备旁挂组网实验
2302_78877664的博客
03-09 876
正常情况下：SW1_VRF-->FW1--->SW1_Public--->R5。异常情况下：SW2_VRF-->FW2--->SW2_Public--->R6。正常情况下：SW2_VRF-->FW2--->SW2_Public--->R6。异常情况下：SW1_VRF-->FW1--->SW1_Public--->R5。五、汇聚成到核心层的路由设置。部分更新请看下一篇文章。3、交换网络的负载均衡。
防火墙双机热备带宽管理综合实验
m0_75208155的博客
07-20 993
1、对现有网络进行改造升级，将当个防火墙组网改成双机热备的组网形式，做负载分担模式，游客区和DMZ区走FW3，生产区和办公区的流量走FW1。2、办公区上网用户限制流量不超过100M，其中销售部人员在其基础上限制流量不超过60M，且销售部一共10人，每人限制流量不超过6M。5、外网访问内网服务器，下行流量不超过40M，DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。外网访问内网服务器，下行流量不超过40M，DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。
防火墙双击热备技术（理论）
zljszn的博客
10-15 1446
但这种路由协议来进行切换保护的方式存在一定的局限性，当不能使用动态路由协议时，仍然会导致链路中断的问题，因此推出了另一种保护机制。防火墙是状态防火墙，如果备防火墙上没有原来主防火墙上的会话表等连接状态数据，则切换到备防火墙的流量将无法通过防火墙，造成现有的连接中断，此时用户必须重新发起连接。的链路保护机制比依赖动态路由协议的广播报文来进行链路切换的时间更短，同时弥补了不能使用动态路由情况下的链路保护。）路由器：在同一个备份组中的多个路由器中，除主路由器外，其他路由器均为备份路由器，处于备份状态。
防火墙双机热备
networktp的博客
03-17 2726
防火墙一大特色功能――双机热备。 1、双机部署提升网络可靠性 随着移动办公、网上购物、即时通讯、互联网金融、互联网教育等业务蓬勃发展，网络承载的业务越来越多，越来越重要。所以如何保证网络的不间断传输成为网络发展过程中急需解决的一个问题。 如左下图所示，防火墙部署在企业网络出口处，内外网之间的业务都会通过防火墙转发。如果防火墙出现故障，便会导致内外网之间的业务全部中断。由此可见，在这种网络关键位置上如果只使用一台设备的话，无论其可靠性多高，我们都必然要承受因设备单点故障而导致网络中断的风险。于是，我们在网络架
防火墙————双机热备
xiazhui1的博客
11-17 2122
FW部署在网络出口位置时，如果发生故障会影响到整网业务。为提升网络的可靠性，需要部署两台FW并组成双机热备。双机热备需要两台硬件和软件配置均相同的FW。两台FW之间通过一条独立的链路连接，这条链路通常被称之为“心跳线”。两台FW通过心跳线了解对端的健康状况，向对端备份配置和表项（如会话表、IPSec SA等）。当一台FW出现故障时，业务流量能平滑地切换到另一台设备上处理，使业务不中断。
防火墙综合实验（NAT、双击热备）
m0_70638961的博客
02-19 879
先用PC2ping公网1.1.1.1 ping 1.1.1.1 -t一直ping，然后再断开FW1也就是主状态防火墙的上联口两个，g1/0/0和g1/0/5，shutdown 丢了两个包，之后正常上网。销售部人员在其基础上限制流量不超过30M,且销售部一共10人,每人限制流量不超过3M。这里的IP配置和二层交换机配置和上次的配置一样。根据拓扑划分的IP配置。移动与电信的相同，IP地址池是20.0.0.4-20.0.0.5。电信移动接口宽带100M。FW2同理，选择备用。办公区流量限制60M。
防火墙之双机热备篇
qq_67758645的博客
07-17 2763
因为VRRP彼此是独立的，所以，一个VRRP组进行切换不会其他组同步切换，而在防火墙的双机热备场景下，上下有俩个VRRP组，需要同步切换，使用传统的上行链路监控，比肩复杂，因为要监控所有的接口。冷备的概念：仅工作一台设备，备份一台设备，备份设备仅同步配置，并不工作，只有主设备出现故障时，再由管理员替换工作，冷备可能会造成较长时间的业务中断。每个组里面有两个状态，一个active状态，一个standby状态。5，FW2的VGMP组状态发生变化，则组中的VRRP组的状态同步发生变化，都从standby切。
【华为】防火墙双击热备-之-主备模式-单外网线路-分享
最新发布
ling
04-23 1333
FW1和FW2的业务接口都工作在三层，上行连接二层交换机。上行交换机连接运营商的接入点，运营商为企业分配的IP地址为100.100.100.2。当FW1出现故障时，流量通过FW2转发，保证业务不中断。在fw1和FW2上配置缺省路由，下一跳为100.100.100.1，使内网用户的流量可以正常转发至Router。双机热备状态成功建立后，FW1的安全策略配置会自动备份到FW2备上。2、客户互联网只有一个公网ip、这种情况防火墙上公网ip地址怎么配置。在核心上关闭连接FW1的接口g0/0/1、
04-防火墙双机热备
qianlai22的博客
03-05 9641
双机热备的系统要求 硬件要求 组成双机热备的两台FW的型号必须相同，安装的单板类型、数量以及单板安装的位置必须相同。 两台FW的硬盘配置可以不同。例如，一台FW安装硬盘， 另一台FW不安装硬盘，不会影响双机热备的运行。但未安装硬盘的FW日志存储量将远低于安装了硬盘的FW，而且部分日志和报表功能不可用。 软件要求 组成双机热备的两台FW的系统软件版本、系统补丁版本、动态加载的组件包、特征库版本、HASH选择CPU模式以及HASH因子都必须相同。 实际上，在系统软件版本升级或回退
华为防火墙双机热备（主备分担）
YancyYue颜悦的专栏
03-18 3378
防火墙的主备分担实验
防火墙双机热备---VRRP,VGMP,HRP(超详细)
ii10086的博客
02-25 3350
防火墙双机热备---VRRP,VGMP,HRP
防火墙双机热备技术
tigerman20201的博客
10-14 822
vrrp备份 双机热备技术产生的背景 单点故障所以配置两台防火墙主备。在双机热备组网中，一台防火墙转发流量，一台防火墙作为备份，这时需要VRRP协议帮助两台设备协同工作。VRRP协议最初使用在路由器可靠性组网上。 基于VRRP的路由器冗余部署方案 VRRP（Virtual Router RedundancyProtocol）是一种容错协议，它保证当主机的下一跳路由器（默认网关）出现故障时，由备份路由器自动代替出现故障的路由器完成报文转发任务，从而保持网络通信的连续性和可靠性。同一VRR
防火墙——双机热备理论讲解
热门推荐
m0_49864110的博客
04-22 2万+
本端和对端协商失败。有可能是因为本端和对端设备的软件版本不一致、某端配置错误、对端设备的心跳接口状态为Down、HRP源或目的端口号被修改、或者底层链路不通等原因导致。会话表、SeverMap表、IP监控表、分片缓存表、GTP表、黑名单、PAT方式端口映射表、NO-PAT方式地址映射表。两台设备一主一备，正常情况下业务流量由主设备处理，当主设备故障时，业务流量平滑切换到备用设备进行处理，业务不中断。开启自动备份后，当主用设备配置了一条可备份的命令或产生了可备份的会话表状态时，会直接备份到备用设备上。
防火墙双机热备配置实例（一）
永远是少年
07-31 5057
今天继续给大家介绍HCIE安全。本文以华为eNSP模拟器为例，实现了配置防火墙双击热备技术配置实例，采用的是上下行交换机配置VRRP的主备模式。 一、实验目的及拓扑 实验拓扑如上所示，现在两台防火墙上下行设备都是交换机，防火墙都是运行于路由模式，现在要求按照图示要求配置防火墙A/S模式双机热备组网。 二、实验配置命令 （一）接口VRRP配置命令 在本实验中，防火墙双机热备检测的是接口上的VRRP状态，其命令配置与普通VRRP配置大致相同，但是vrrp后面必须配置active或者standby表明此VRRP
ensp防火墙双击热备测试
03-09
ensp防火墙双击热备测试是指在华为企业网络模拟器（eNSP）中进行防火墙设备的双击热备测试。双击热备是一种高可用性技术，通过将两台防火墙设备配置为主备关系，实现在主设备故障时自动切换到备设备，确保网络的连续...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
