基于单片机的定时插座设计

基于单片机的定时插座设计

一、系统总体设计

基于单片机的定时插座以“精准定时、多场景适配、安全可靠”为核心目标，旨在解决家庭、办公场景中电器无序运行导致的能耗浪费问题，如控制热水器定时加热、台灯自动开关、路由器分时段运行等。系统突破传统机械定时插座的精度局限，支持多组定时任务、循环模式切换及手动控制，兼顾易用性与节能性。

系统采用“时间基准-控制中枢-执行输出”架构：以单片机为主控核心，通过实时时钟模块提供精准时间基准，接收用户通过按键设置的定时参数（开关时间、循环周期），在到达设定时间时驱动继电器控制插座通断；同时通过显示屏实时展示当前时间与任务状态，确保用户直观掌握运行情况。设计指标包括：定时精度±1分钟/天，支持8组独立定时任务，最大负载功率2500W（适配多数家用电器），待机功耗≤0.5W，满足家庭安全与节能双重需求。

二、硬件组成

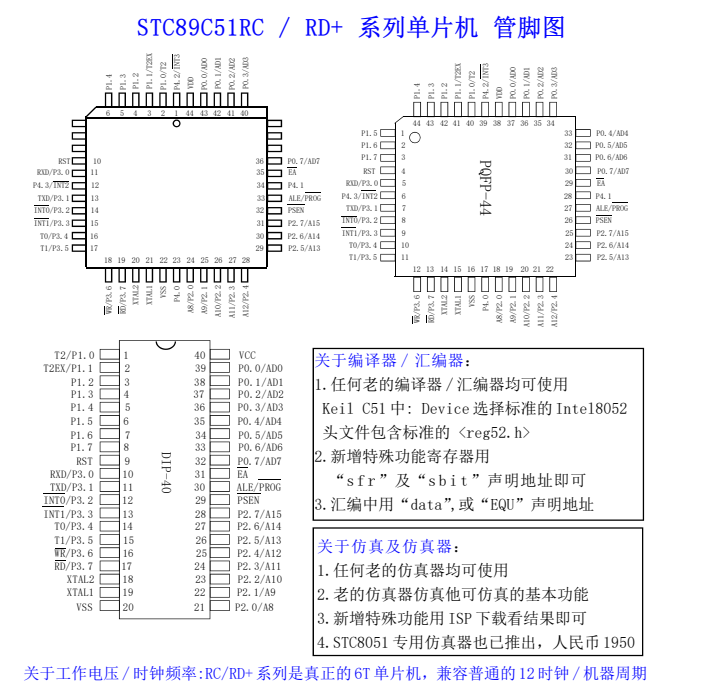

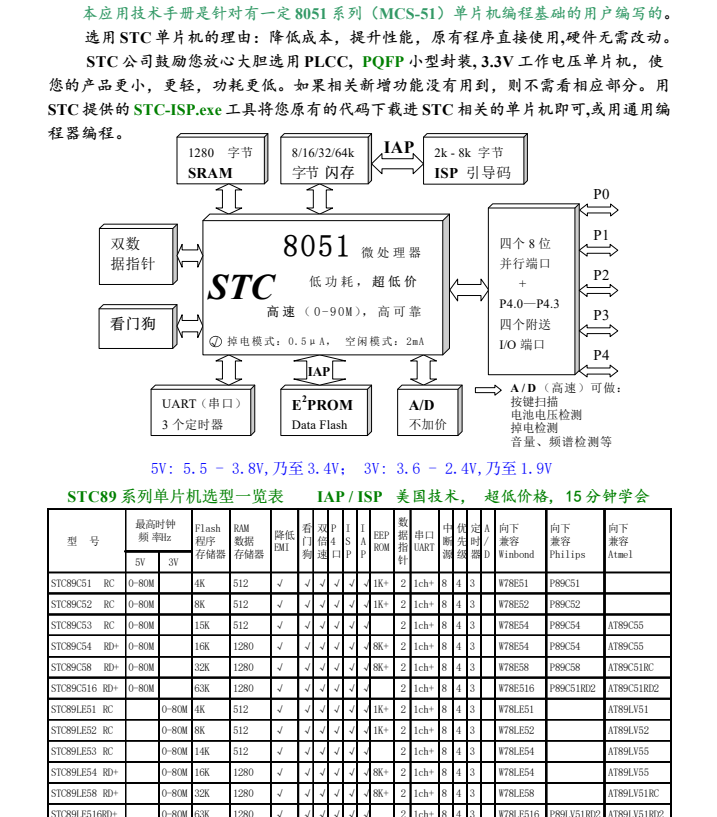

系统硬件以“低成本、高安全性”为选型原则，核心包括主控单元、时钟模块、执行模块、交互模块及电源模块。主控选用STC89C52RC单片机，其40引脚资源可直接连接外设，5V工作电压适配多数模块，且编程简单，适合民用电子设备开发。

实时时钟模块采用DS3231芯片，通过I2C接口与单片机通信，内置温度补偿电路，确保月误差≤1分钟，支持断电后依靠纽扣电池（CR2032）维持计时，避免参数丢失。执行模块选用10A继电器（SRD-05VDC），控制220V交流插座通断，继电器与单片机之间通过光耦（PC817）隔离，防止强电干扰弱电系统，同时插座输入端串联10A保险丝与压敏电阻（10D471K），抵御过载与电网浪涌。

交互模块包含LCD1602显示屏（显示当前时间、定时任务状态）与3个轻触按键（模式切换、时间调整、确认），用户可通过按键设置“单次定时”（如晚8点开、早6点关）或“循环定时”（如每周一至五早7点开）。电源模块采用220V转5V开关电源（功率5W），经LM1117-3.3V稳压为DS3231供电，确保电压稳定且隔离安全。

三、控制逻辑

系统控制逻辑围绕“时间管理-任务执行-用户交互”展开，核心程序以1秒为周期循环运行。初始化阶段，单片机读取DS3231当前时间（年/月/日/时/分），加载存储的定时任务（预设8组，每组含启动时间、关闭时间、循环模式），并在LCD上显示初始状态。

定时任务执行流程：单片机每秒对比当前时间与各任务的启动/关闭时间，当匹配时触发继电器动作（启动时吸合，关闭时断开）。循环模式支持“每天”“工作日”“周末”三种选项，通过内置星期判断逻辑实现自动匹配（如工作日模式仅在周一至五执行）。为避免任务冲突，系统按“后设置任务优先”原则处理重叠任务。

用户交互逻辑简化操作步骤：短按“模式键”切换“时钟设置”“定时任务设置”“运行状态”界面；长按“调整键”进入参数修改模式，通过“加/减键”调整时间或任务参数，短按“确认键”保存。运行中LCD实时显示当前时间与继电器状态（“开”/“关”），方便用户监控。

四、应用与优化

系统在家庭场景测试中表现稳定：定时误差≤30秒/天，8组任务运行无冲突，继电器在2500W负载（如电热水壶）下工作正常，连续运行30天无故障。与传统机械定时插座相比，功耗降低60%，操作灵活性显著提升（支持跨天定时，如晚11点至早6点关）。

针对实际使用优化集中在三方面：硬件上，继电器输出端增加RC吸收电路（100Ω+104电容），减少开关火花对电路的干扰；软件上，增加“临时手动模式”，长按“模式键”3秒可强制切换继电器状态（不影响定时任务），适配突发需求；安全上，增设过载保护（通过电流传感器检测，超10A自动断电），并在LCD显示“过载”报警。

系统总成本控制在30元以内，体积与普通插座相当（8cm×8cm×3cm），可直接替换传统插座使用。通过精准定时与安全设计，既满足用户对电器的精细化控制需求，又降低待机能耗，适合家庭、办公等场景推广。
