使用傅里叶模态法分析闪耀光栅

原创 于 2025-11-10 09:18:21 发布 · 160 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#1024程序员节 #算法 #java #开发语言 #数据库

【投稿赢 iPhone 17】「我的第一个开源项目」故事征集：用代码换C位出道！ 10w+人浏览 1.4k人参与

摘要


可用于严格分析光栅效率。在VirtualLab Fusion中，可以设置光栅系统、执行严格的分析、并以不同的格式分析结果（例如光栅阶次汇集、单值等）。与参数运行结合使用，可以在给定的参数空间上进行扫描，以研究指定结构在不同配置下的性能。


傅里叶模态法（FMM，也称为RCWA）

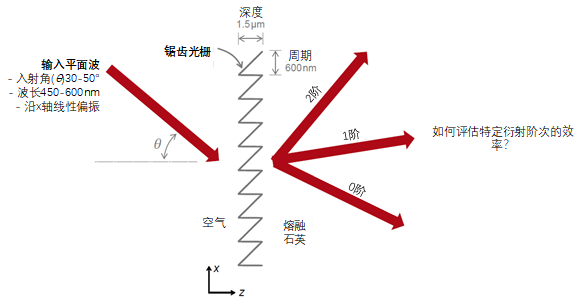

建模任务

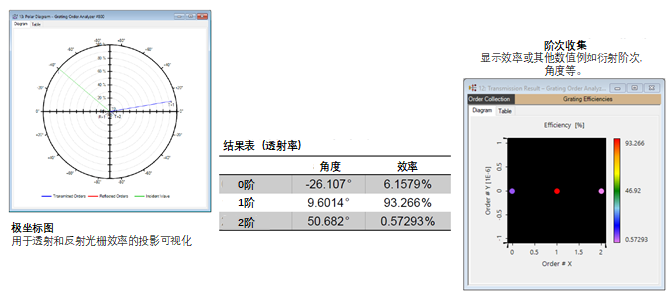

单次FMM仿真结果

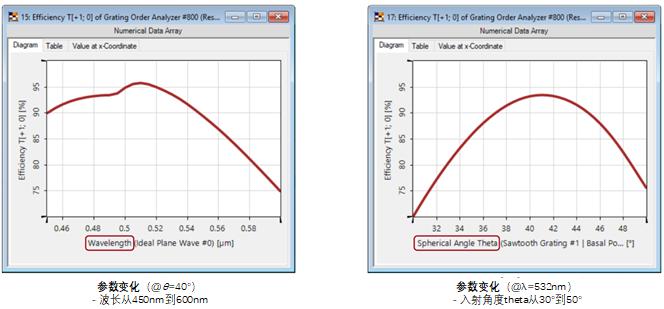

参数扫描（1D）

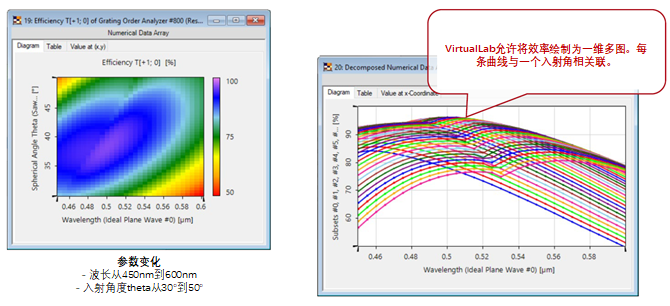

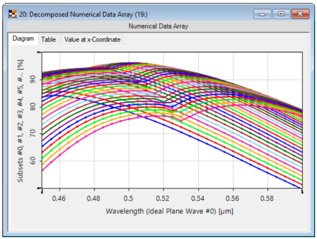

参数扫描（2D）

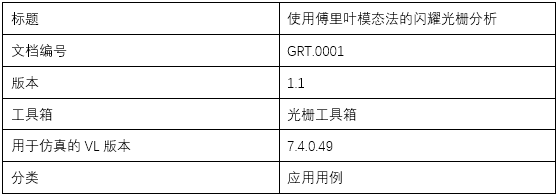

文件信息


拓展阅读

-Grating Order Analyzer
-Optimization of Lightguide Coupling Grating for Single Incidence Direction
