网络基础—交换机，子网划分

HCIA网络基础（1946年）

100+1—》电流/二进制

逻辑链条：网络变大—无限距离，无冲突，单播—交换机—MAC—洪范—洪范范围—路由器—IP地址—ARP—广播—广播域（洪范域）

应用层—应用程序—接收人类输入给计算机的一些参数—编码（抽象语言，自然语言）

表示层—编码—二进制

会话层—提供会话地址，开发应用程序，没有的格式

传输层—提供端口号和分段（每一节收集IP地址和MAC地址）,使用TCP/UDP来执行具体的工作

网络层—路由器所在层面 该层使用internet协议—IP

数据链路层=LLC+MAC两层合成

                     LLC—逻辑链路控制子层—数据校验

                     MAC—介质访问控制子层—控制物理硬件—电信号—交换机

物理层—处理电信号—电子硬件

生产加工数据（应用层，表示层，会话层）；物流传输团队（传输层，网络层，数据链路层，物理层）。

分段：数据传输过程中不能使用超大个体的数据包，否则将无法正常的共享网络宽带；故在传输层将对数据进行分段处理，受到MTU的限制。（MTU：最大数据单元  该值为一个数据包大小的上限：默认字节为1500字节）

端口号：0-65535     1-1023位注明端口，静态端口；默认固定分配给各种网络服务

              1024-65535为静态随机端口，随机分配给终端上启动的应用程序

比如，PC1访问服务器，那么端口号在1024-65535范围内，是在该应用程序启动时随机分配所得，而目标端都好为1-1023，以具体访问的服务确定，必然访问是http服务器，那么目标端口为80；

UDP：用户数据报文协议

非面向连接的不可靠传输协议—仅完成传输层的基本工作：端口号+分段

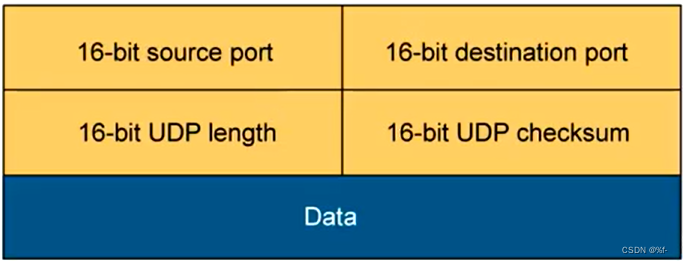

UDP的报头：

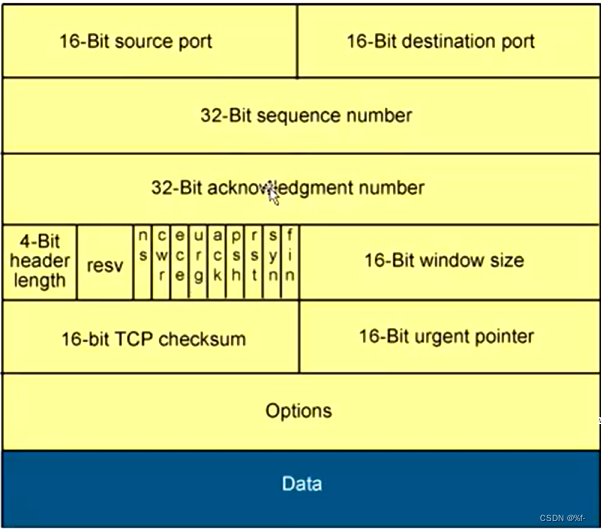

TCP：传输控制协议

面向连接的可靠传输协议；除完成传输层的基本工作外，还需要保障传输的可靠性

面向传输—在传输数据前进行三次握手来建立端到端的虚链接

可靠传输—4种传输保障机制   确认，重传，排序，滑动窗口（流控）

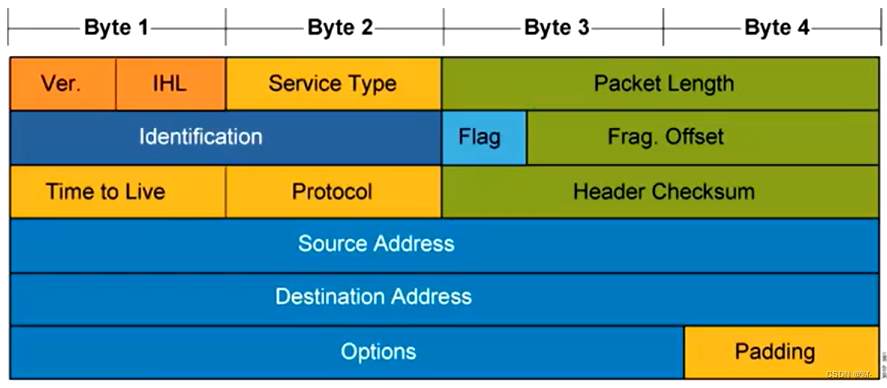

IPV4报头：

一，网络变大

1.节点增多

2.传输距离的延长——中继器（放大器）

3.传输介质

4.信号衰减—电压下降—中继器

网络变大过程中的需求：——网桥—交换机

1.无限的传输距离

2.完全没有冲突，且所有节点可以同时收发自己的数据

3.单播转发——一对一转发

二，集线器的缺点

1. 不安全   2、效率极低——垃圾信息量很大   3、地址   4、冲突

地址问题：使用网卡芯片的串号作为地址。

冲突问题：CSMA/CD 载波侦听多路访问/冲突检测--排队逻辑 --继续降低转发效率并且没有完全杜绝冲突。

网卡芯片串号—MAC地址  由48位二进制构成  16进制显示  出厂烧录到芯片  全球唯一

三，拓扑结构（ESNP）

直线型拓扑结构

环形拓扑结构

星形拓扑结构

网状拓扑结构（成本最高，但是是最好的。）

四，MAC地址：唯一性，格式统一性

48位二进制构成，以16进制表示（便于人类区分和识别），前24位代表不同的厂商，后24位才是厂商分配的串号，具备唯一性

五，网桥，交换机（工作在二层，一对一单播）

交换机工作在第二层：

1.可以识别电信号后再重新转发来实现物理上无限传输距离

2.可以识别电信号，故可以在所有接口将电流识别为数据，储存后再转发（缓存）；来彻底避免电流的物理相遇，完全解决冲突问题，可以实现所有接口的同时数据转发

3.交换机：当一个数据包来到交换机以后，交换机会根据数据包中的源目MAC进行转发，转发之前会先记录，根据源MAC地址记录自身接口和相连主机的MAC的对应关系，之后在进行转发，转发过程中会查看自身的MAC地址表，如果MAC地址表有记录，则按照MAC地址中的记录进行转发；如果没有记录，则洪范。

洪范：除了进入接口以外，向其他所有接口复制转发。—洪范范围。

六，路由器

特点1.隔离洪范范围

2.单播转发

IPV4:32位二进制构成，点分十进制的方式表示。

11000000.1010100.00000001.00000001=192.168.1.1

00000001=1

00000010=2

00000100=4

00001000=8

00010000=16

00100000=32

01000000=64

10000000=128

172.16.30.189=10101100.00010000.00011110.10111101

ARP——地址解析协议  通过对端的一种地址来获取对端的另一种地址。

AARP——正向ARP  已知对端的IP地址，获取对端MAC地址。

子网掩码：32位二进制构成，必须由连续的0和连续的1构成。

ping命令：检测网络连通性的命令。

ipconfig命令：查看自身的IP地址。

给接口配置地址命令：

<Huawei>system-view

[Huawei]interface GigabitEthernet 0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24—前24位都为1等价

255.255.255.0

IP地址，也是逻辑地址（分为两类网络位和主机位）

MAC地址，也是物理地址（介质访问控制层）

网络位对应设备所在广播域，因此不同广播域设备的网络位绝对不同；主机位位于标记设备在广播域内的唯一性，故在一个广播域内，所有设备IP地址道德网络位相同，主机位一定不同。

网关：路由器的接口IP，在范围内。

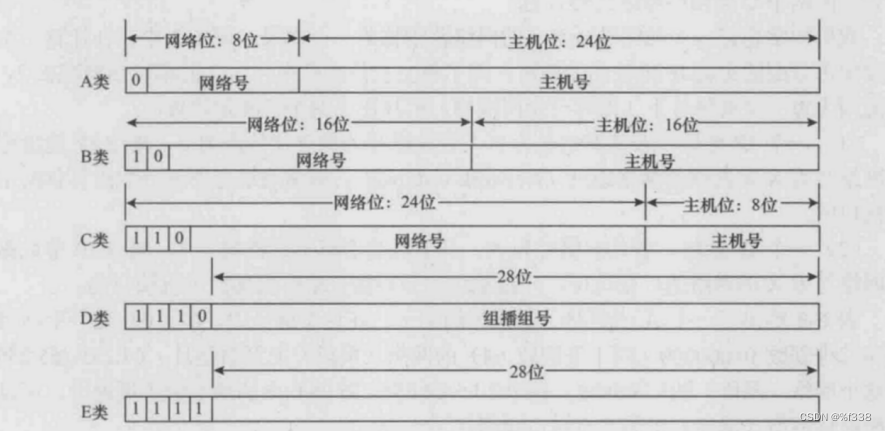

 A类地址范围：0-127,第一位是0，2的24次方个地址

B类地址范围：128-191，前边为10，2的16次方个地址

C类地址范围：192-223，前边为110,2的8次方个地址

（ABC-全球单播，单播为一对一）

D类地址范围：224-239，前边为1110，形式为组播地址（组播目标是多个，一个范围内的多个主机）

E类地址范围：240-254，前边为11110，科研使用

七，特殊IP地址：

1.主机位全0的地址——让这样的地址代表范围——网络号

192.168.1.00000000 255.255.255.0=192.168.1.0 255.255.255.0=192.168.1.0 24

该地址不是单播地址，不能配置给设备使用；该地址为网络号，用于标识该网段

2.主机位全1的地址——广播地址

192.168.1.11111111 255.255.255.0=192.168.1.255 24

该地址不是单播地址，不能配置给设备使用；该地址为直接广播地址，用于针对该网段的广播发生

3.255.255.255.255

受限广播地址：代表广播域类所有的主机，受到路由器的限制

4.0.0.0.0

DHCP 1.我自己就没有地址  2.代表所有地址

5.127.0.0.1  环回地址，测试地址

检查自己的网络哪里出现了问题，检测设备的TCP/IP协议是否能够正常封装和解封装（IP地址不同的话解决方法：重装系统；重新查看地址）

6.169.0.0.0/16——动态获取地址时，没有获取到地址情况下，自己给自己分配的地址。

网关为固定，主机位随机生成，可以用独立的局域网通讯

八，VLSM—可变长子网掩码——无类地址（子网划分）

通过延长子网掩码，起到从主机位到网络位的行为，实现将一个网段切分为多个的效果；切记：划分好的子网地址被使用后，原母网已经消失。

192.168.1.0 24

192.168.00000001.0 前边为网络位0000000  25位掩码

192.168.00000001.1              0000000（主机位全0，主机位全1不能使用）

192.168.1.128  25 可配的主机位是192.168.1.129—192.168.254（也就是192-254）128-2=126

255.255.11111111.00000000

把24位的掩码变为25位掩码：

192.168.1.00  000000  24网络位从24到26，主机位8到6，主机位也就是2的六次方

192.168.1.00  111111  192.168.1.0  26 192.168.1.1—192.168.1.62=可用IP地址（32+16+8+4+2+1）—1=62

192.168.1.10  111111  192.168.1.128  26  192.168.1.129—192.168.1.190

192.168.1.01  111111  192.168.1.64  26 192.168.1.65—192.168.1.127=（64+32+16+8+4+2+1）—1=127

192.168.1.11  111111   192.168.1.192  26  192.168.1.193—192.168.1.254

Eg,一个公司，分为5个部门，需要我们划分网段172.16.0.0  16

解：172.16.00000000.000000000/16

128 64 32 16 8 4 2 1

172.16.000 00000.00000001—172.16.000 111111.11111111  19

172.16.0.0  172.16.0.1—172.16.31.254

172.16.001 00000.000000001—172.16.001 11111.11111111  19

172.16.32.0  172.16.32.1—172.16.63.254

172.16.010 00000.00000001—172.16.010 11111.11111111   19

172.16.64.0   172.16.64.1—172.16.95.254

172.16.100 00000.00000001—172.16.100 11111.11111111   19

172.16.128.0  172.16.128.1—172.16.159.254

172.16.011 00000.00000001—172.16.011 11111.11111111   19

172.16.96.0  172.16.96.1—172.16.127.254

172.16.101 00000.00000001—172.16.101 11111.11111111   19

172.16.160.0  172.16.160.1—172.16.191.254

172.16.111 00000.00000001—172.16.111 11111.11111111   19

172.16.224.0  172.16.224.1—172.16.255.254

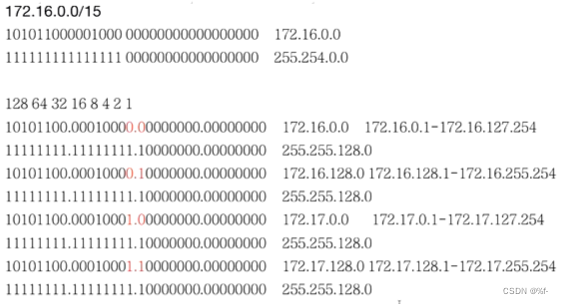

划分为4个子网：



CIDR—无类域间路由  子网汇总

取相同，去不同。

192.168.1.0/24

192.168.2.0/24

192.168.3.0/24

192.168.000000 01.00000000

192.168.000000 10.00000000

192.168.000000 11.00000000

192.168.000000 00.00000000  22=192.168.0.0  22
