Spring MVC工作原理

第一章. 工作原理

1. 概述

在JavaEE开发中，系统经典的三层架构包括表现层（Web层），业务层（Service层）和持久层（Dao层）。表现层负责接收客户端请求，并向客户端相应结果；业务层负责业务逻辑处理，与项目需求息息相关；持久层负责与数据库交互，对数据库中的数据进行增删改查。

Spring MVC作用于其中的表现层。它是基于Servlet API构建的原始Web框架，属于Spring中的一个模块。

2. 创建Spring MVC项目

1. 引入maven依赖

Spring MVC项目依赖包括Spring核心包的依赖、Spring MVC的依赖和JSP的依赖，因为底层需要Servlet的支撑，因此还需导入Servlet依赖。基于maven构建。

<dependencies>
        <!--Spring 核心类-->
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>spring-context</artifactId>
            <version>5.2.8.RELEASE</version>
        </dependency>
        <!--Spring MVC-->
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>spring-webmvc</artifactId>
            <version>5.2.8.RELEASE</version>
        </dependency>
        <!-- servlet -->
        <dependency>
            <groupId>javax.servlet</groupId>
            <artifactId>javax.servlet-api</artifactId>
            <version>3.1.0</version>
            <scope>provided</scope>
        </dependency>
        <!--JSP-->
        <dependency>
            <groupId>javax.servlet.jsp</groupId>
            <artifactId>jsp-api</artifactId>
            <version>2.1</version>
            <scope>provided</scope>
        </dependency>
    </dependencies>
	<!--构建-->
    <build>
        <!--设置插件-->
        <plugins>
            <!--具体的插件配置-->
            <plugin>
                <groupId>org.apache.tomcat.maven</groupId>
                <artifactId>tomcat7-maven-plugin</artifactId>
                <version>2.2</version>
                <configuration>
                    <port>8080</port>
                    <path>/</path><!--项目访问根目录-->
                </configuration>
            </plugin>
        </plugins>
    </build>

29-30行代码配置了maven的Tomcat插件，用以运行该项目。

2. 配置前端控制器

Spring MVC通过前端控制器拦截客户端的请求进行转发，因此在使用Spring MVC时，配置前端控制器是必不可少的一步。前端控制器也是一个Servlet，可以在项目的Web.xml文件中进行配置。

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
         version="4.0">
    <!--    配置Spring MVC的前端控制器-->
    <servlet>
        <servlet-name>DispatcherServlet</servlet-name>
        <servlet-class>
            org.springframework.web.servlet.DispatcherServlet
        </servlet-class>
        <!--配置初始化参数，用于读取Spring MVC的配置文件-->
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:spring-mvc.xml</param-value>
        </init-param>
        <!--        应用加载时创建-->
        <load-on-startup>1</load-on-startup>
    </servlet>
    <servlet-mapping>
        <servlet-name>DispatcherServlet</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>
</web-app>

在7~19行代码配置了Spring MVC 的前端控制器，并定义名称为DispatcherServlet。第20~30行代码配置元素的子元素内容为“/"，这样在项目运行时，前端控制器会拦截所有的请求URL，并交由前端控制器处理。

用于指定DispatcherServlet初始化时要加载的文件。元素用于指定DispatcherServlet是否在启动时加载。如果其值为正整数或0，表示在项目启动时就加载并初始化这个Servlet，值越小，Servlet的优先级越高，就越先被加载；如果其值为负数或没有设置，则Servlet会在被请求时加载并初始化。

3. 配置处理器映射信息和视图解析器

在resource文件夹在创建Spring MVC的配置文件spring-mvc.xml。

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://www.springframework.org/schema/context
       http://www.springframework.org/schema/context/spring-context.xsd">
<!--    配置Spring MVC要扫描的包(处理器包)-->
    <context:component-scan base-package="org.example.controller"/>
<!--    配置视图解析器-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <property name="prefix" value="/WEB-INF/pages/"/>
        <property name="suffix" value=".jsp"/>
    </bean>
</beans>

<context:component-scan元素扫描处理器时，会将指定包下的处理器加载到Spring MVC中。视图解析器的两个属性分别代表查找视图页面前缀和后缀，查找的根目录为webapp目录。最终视图地址为：视图页面的前缀+逻辑视图名+视图页面的后缀，其中逻辑视图名需要在访问的处理器中指定。

3. Spring MVC工作原理

Spring MVC三大组件：

• 处理器映射器（HandlerMapping）
• 处理器适配器（HandlerAdapter）
• 视图解析器（ViewResolver）

1. 处理器映射器

处理器映射器可以理解为一个Map<URL,Handler>，HandlerMapping负责根据用户请求的URL找到Handler（处理器）。

2. 处理器适配器

处理器适配器的作用是根据处理器映射器找到的Handler信息，去执行相关的Handler。不同的处理器映射器映射出来的Handler对象是不一样的，不同的映射由不同的适配器负责解析。

3. 视图解析器

视图解析器进行视图解析时，首先将逻辑视图名解析成物理视图名，即具体的页面地址，再生成view视图对象返回。

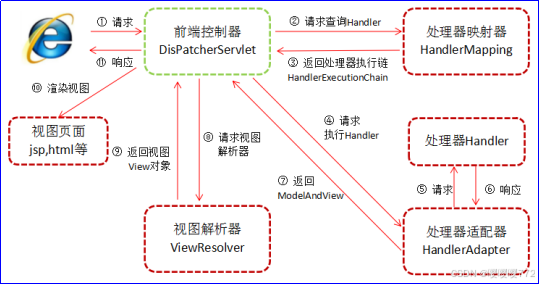

4. Spring MVC的执行流程

1. 用户通过浏览器向服务器发送请求，请求会被前端控制器拦截。
2. 前端控制器拦截到请求后，会调用处理器映射器（HandlerMapping)。
3. 处理器映射器根据请求URL找到具体的处理器，生成处理器对象及处理器拦截器（如果有则生成）一并返回给前端控制器。
4. 前端控制器会通过返回信息选择合适的处理器适配器（HandlerAdapter）。
5. HandlerAdapter会调用并执行处理器（Handler），这里的处理器是指程序中编写的Controller类，也被称为后端控制器。
6. Controller执行完成后，会返回一个ModelAndView对象，该对象中会包含视图名或包含模型和视图名。
7. HandlerAdapter将ModelAndView对象返回给前端控制器。
8. 前端控制器请求视图解析器根据逻辑视图名解析真正的视图。
9. ViewResolver解析后，会向前端控制中返回具体的视图（View）对象。
10. 前端控制器对View进行渲染（即将模型数据填充至视图中）。
11. 前端控制器向用户响应结果。

在上述执行过程中，DispatcherServlet,HandlerMapping,HandlerAdapter和ViewResoler对象的工作是在框架内部执行的，开发人员只需要配置前端控制器（DispatcherServlet），完成Controller中的业务处理并在视图中展示相应信息即可。

在老版本的Spring MVC中，配置文件内部必须要配置处理器映射器，处理器适配器和视图解析器，但在Spring 4.0以后，如果不想配置处理器映射器，处理器适配器，视图解析器，框架会加载内部默认的配置完成相应的工作。如果向显示并快捷的配置处理器映射器和处理器适配器，也可以在配置文件中使用mvc:annotation-driven元素来实现，该元素会自动注册处理器映射器和处理器适配器。
