嵌入式底层调试必学：从汇编指令到C代码的关联实战

一、引言：为什么嵌入式开发者绕不开汇编？

在嵌入式开发中，我们常遇到这样的困境：​​C代码逻辑看似正确，但程序跑飞、中断不响应，甚至 HardFault 死机​​。此时，盯着 C 代码逐行排查往往无果——问题的根源可能藏在​​底层寄存器的操作​​或​​编译器生成的汇编指令​​里。

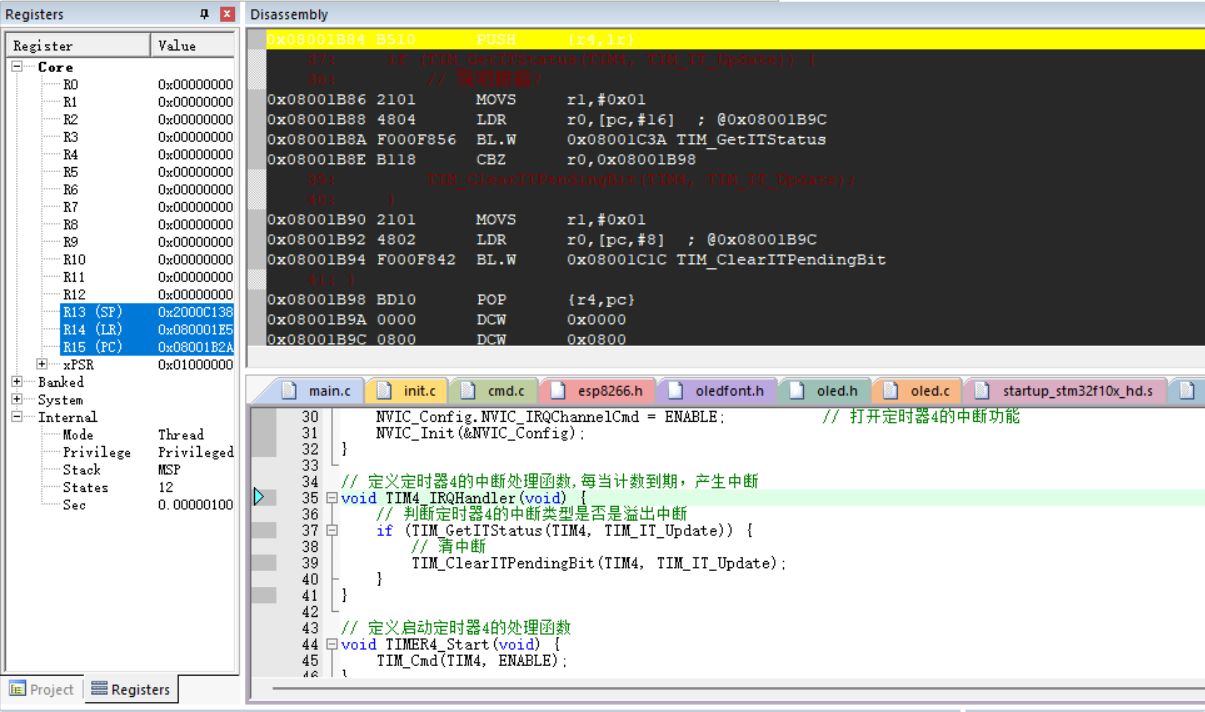

就像图中所示的 STM32 调试场景（下图）：定时器中断服务函数 TIM4_IRQHandler里，我们明明调用了 TIM_ClearITPendingBit清中断，但中断仍频繁触发。这时，打开反汇编窗口（下图的 Disassembly 区域），看编译器如何将 C 函数翻译成汇编指令，再看寄存器面板（R0-R15、PC、LR 等）的实时值，往往能快速定位问题——比如​​中断标志位未真正清除​​，或​​栈指针（SP）意外越界​​。

本文结合下图的调试场景与常见的汇编指令表，带你打通“C代码→汇编指令→底层调试”的认知链路，掌握嵌入式开发的“底层内功”。

二、先看懂调试环境：图中的关键信息

在开始指令学习前，先熟悉图中的核心调试元素，它们是你定位问题的“眼睛”：

1. 寄存器面板（Registers）

• ​​寄存器 R0-R15​​：存储临时数据或地址，比如 R0 常作函数参数/返回值，R13（SP）是栈顶指针，R14（LR）是函数返回地址，R15（PC）是​​下一条执行的指令地址​​（图中 PC=0x08001B2A，即下一执行地址 0x08001B2A 处的指令）。

• ​​状态寄存器 xPSR​​：记录当前程序状态（比如进位标志、零标志），图1中xPSR=0x01000000 表示“正交模式”（Thread Mode + Privileged）。

2. 反汇编区域（Disassembly）

显示 C 代码对应的汇编指令，比如图中的 PUSH {x4, lr}是函数入口的​​保存现场​​操作，BL.W是​​调用子函数​​（比如调用 TIM_GetITStatus）。

3. C 代码区

对应反汇编的“源码视角”，比如 TIM4_IRQHandler是定时器4的中断服务函数，TIM_ClearITPendingBit是清中断的 API。

三、常见汇编指令解析

指令名称	功能说明	使用示例
b	不返回的跳转指令	b reset
bl	带返回的跳转指令	bl label（等价于 ldr pc, =label）
add	加法（寄存器/立即数加法）	add r0, r1, r2；add r0, r1, #10
sub	减法（寄存器/立即数减法）	sub r0, r1, r2；sub r0, r1, #5
and	按位与（逻辑与运算）	and r0, r1, r2
orr	按位或（逻辑或运算）	orr r0, r1, r2
mov	数据传送（立即数/寄存器传送）	mov r0, #10；mov r0, r1
bic	位清除（清除特定位）	bic r0, r1, #0x0F
ldr	从内存加载（读取内存数据）	ldr r0, [r1]；ldr r0, label
str	存储到内存（写入内存数据）	str r0, [r1]
ldrex	独占加载（标记内存地址）	ldrex r0, [r1]
strex	独占存储（条件存储）	strex r0, r1, [r2]

汇编指令表是嵌入式开发的“字典”，结合 STM32 场景，我们挑​​最常用的指令​​拆解，帮你快速“翻译”反汇编代码：

1.程序流控制：跳转与调用

b: 无返回跳转

        直接跳转到标签地址，不保存返回地址（类似C的goto）

        示例：启动文件中的 b Reset_Handler，表示复位后跳转到复位处理函数。

bl: 带返回的跳转（函数调用）

        跳转到子函数，同时将返回地址存入LR寄存器

        示例：图中的 BL.W TIM_GetITStatus，调用 TIM_GetITStatus函数获取中断标志，返回后从 LR 指向的地址继续执行。

bx: 切换模式跳转

        跳转到指定地址，可用于切换到中断模式或者Thumb模式（STM32默认Thumb指令集）

        ☆知识点补充：简单来讲，Thumb指令集（含Thumb-2扩展）以16位为主，16/32位混合的指令长度实现代码密度，适配内存受限或中高端嵌入式场景，而ARM指令集为32位固定长度指令，功能完整，更适合对于运算性能要求高的场景。

2.寄存器与内存操作：数据的搬运工

push/pop : 栈操作（保存/恢复现场）

        push{ reglist } 将寄存器压入栈（SP自动减4） pop{ reglist } 从栈中弹出寄存器（SP自动加4）   ------>   SP即R13寄存器   代表栈指针

        示例：图中的 PUSH {x4, lr}，保存 R4 和 LR 寄存器（因为函数内部可能修改它们，返回时需要恢复）；函数结束时用 POP {x4, pc}恢复 R4 并跳转回 LR 地址（相当于 bx lr）。

        ☆在32位架构等常见场景中栈采用像下生长（栈顶地址比栈底地址低，先进后出原则，压栈就需要减操作）

        ⚠️ 常见 bug：若忘记 push/pop，会导致栈溢出或寄存器值被覆盖（比如 LR 被修改，返回到错误地址）。

mov : 寄存器间数据传送

        将立即数或者另一个寄存器的值传送到目标寄存器

        示例：mov r0, #0x01将立即数 1 存入 R0；mov r1, r0将 R0 的值复制到 R1。

ldr/str : 内存与寄存器的数据交互

        ldr r0，[r1]  从r1指向的内存地址读取数据到R0； str r0，[r1]  将R0的值写入到r1指向的内存地址。

        示例：若 C 代码中有 uint8_t *p = 0x20000000; *p = 0xAA;，编译后会生成 ldr r0, =0x20000000（加载地址到 R0）→ mov r1, #0xAA→ str r1, [r0]。

3.栈与状态寄存器：隐藏的“隐形杀手”

SP(R13) : 栈顶指针

功能：指向当前栈的顶部，push时 SP 减4，pop时 SP 加4。（32位架构 - 4位 、64位架构 - 8位）；SP本身作为栈指针寄存器，通过自身值的变化（地址偏移）来指向栈中数据的存储位置。

图中 SP=0x02000C138，若栈空间不足（比如局部变量太大），SP 会越界，导致数据覆盖（比如覆盖 LR 或 PC，引发 HardFault）。

LR(R14) : 函数返回地址

功能：保存调用函数的返回地址，函数结束时用 pop pc或 bx lr返回。

⚠️ 常见 bug：若函数内部修改了 LR 且未恢复，会导致返回到错误地址（比如返回到中断向量表，引发崩溃）。

PC(R15) : 当前执行地址

功能：指向下一条要执行的指令。若 PC 的值不在 Flash 或 RAM 范围内，说明程序跑飞（比如跳转到非法地址）。

四、实战：用汇编+寄存器定位中断bug

回到图中的场景：TIM4_IRQHandler清中断后，中断仍频繁触发。我们用调试技巧定位问题：

1. 看反汇编：确认清中断的指令是否执行

TIM_ClearITPendingBit(TIM4, TIM_IT_Update)对应的汇编可能是：

ldr r0, =TIM4               ; 加载 TIM4 寄存器基地址到 R0
ldr r1, =TIM_IT_Update      ; 加载中断标志位掩码到 R1
str r1, [r0, #0x10]         ; 将 R1 的值写入 TIM4 的中断标志清除寄存器

单步执行这几条指令，看 ​​R0、R1 的值是否正确​​（比如 R0 是否等于 TIM4 的基地址 0x40000800），以及 ​​内存写入是否成功​​（用 Memory 窗口查看 TIM4->SR 寄存器的值是否被清除）。

2. 看寄存器：检查栈和返回地址

• 若 ​​SP 越界​​（比如小于 0x20000000，即 SRAM 起始地址），说明栈溢出，导致 LR 或 PC 被覆盖。

• 若 ​​LR 的值异常​​（比如指向 0x00000000 或非法地址），说明函数返回地址被修改，无法正常退出中断。

3. 结论：可能的bug点

• TIM_ClearITPendingBit未被正确调用（比如编译器优化掉了这条语句）。

• 中断标志位未被真正清除（比如 TIM4 的中断标志寄存器是“写1清零”，但代码写了0）。

五、总结：汇编是嵌入式开发的“内功”

掌握常见汇编指令，不是为了手写汇编，而是为了：

1. ​​快速定位bug​​：当 C 代码无法解释问题时，看汇编和寄存器能找到底层原因。

2. ​​理解编译器行为​​：知道 C 代码如何被翻译成汇编，从而写出更高效的代码（比如减少函数调用层级，避免不必要的栈操作）。

3. ​​掌握底层机制​​：比如中断的响应流程（保存现场→执行中断函数→恢复现场）、栈的作用、寄存器的用途。

​​最后提醒​​：学习汇编最好的方法是​​动手调试​​——在自己的开发板上跑程序，单步执行汇编，对比 C 代码的执行流程，观察寄存器的变化。图1的调试场景，就是你最好的“练兵场”！

下次遇到 HardFault，别再慌了——打开反汇编，看寄存器，你离解决问题只差一步

参考资料​​：

• STM32F10x 参考手册（寄存器部分）

• GCC 编译器汇编输出选项（-S）

• 汇编指令表（重点记忆 b/bl/mov/ldr/str/push/pop）
