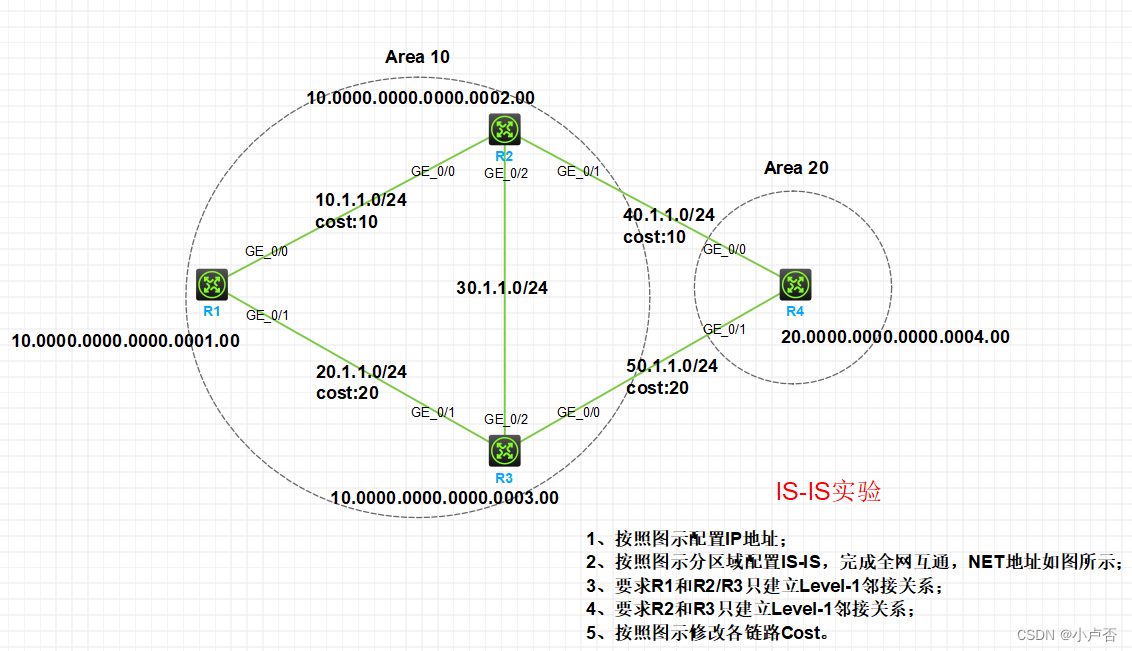

H3C:IS-IS课后实验

1.R1:
int g0/1
ip add 20.1.1.1 24
int g0/0
ip add 10.1.1.1 24
R2:
int g0/0
ip add 10.1.1.2 24
int g0/2
ip add 30.1.1.1 24
int g0/1
ip add 40.1.1.1 24
R3:
int g0/1
ip add 20.1.1.2 24
int g0/2
ip add 30.1.1.2 24
int g0/0
ip add 50.1.1.1 24
R4:
int g0/0
ip add 40.1.1.2 24
int g0/1
ip add 50.1.1.2 24

2.R1:
[r1]isis
[r1-isis-1]network-entity 10.0000.0000.0000.0001.00
[r1-isis-1]qu
[r1]int g0/0
[r1-GigabitEthernet0/0]isis enable
[r1-GigabitEthernet0/0]int g0/1
[r1-GigabitEthernet0/1]isis enable
[r1-GigabitEthernet0/1]qu

R2:

[r2]isis
[r2-isis-1]network-entity 10.0000.0000.0000.0002.00
[r2-isis-1]qu
[r2]int g0/0
[r2-GigabitEthernet0/0]isis enable
[r2-GigabitEthernet0/0]int g0/1
[r2-GigabitEthernet0/1]isis enable

还有g0/2也要加入

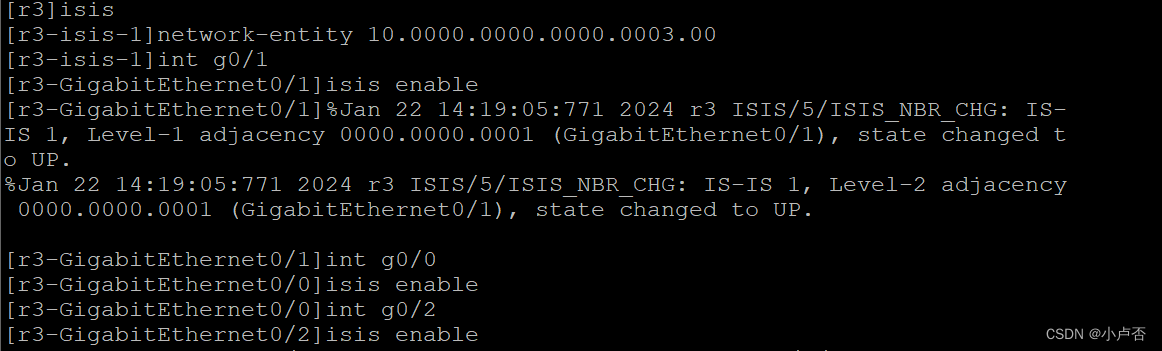

R3:

R4：

[r4]isis
[r4-isis-1]network-entity 20.0000.0000.0000.0004.00
[r4-isis-1]int g0/0
[r4-GigabitEthernet0/0]isis enable
[r4-GigabitEthernet0/0]int g0/1
[r4-GigabitEthernet0/1]isis enable

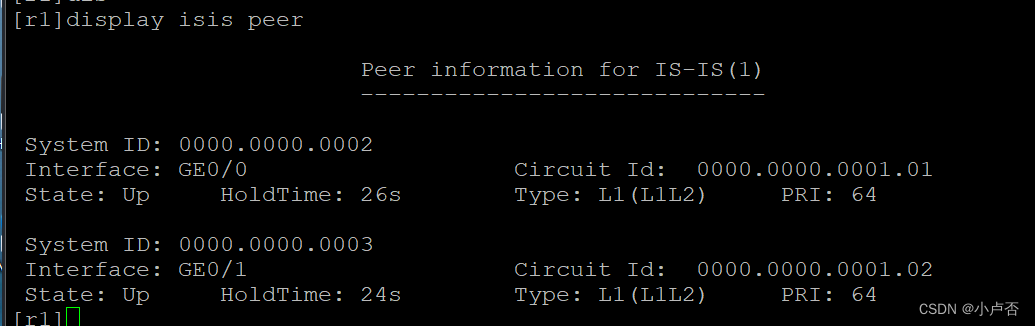

display isis peer 查看isis的邻接关系

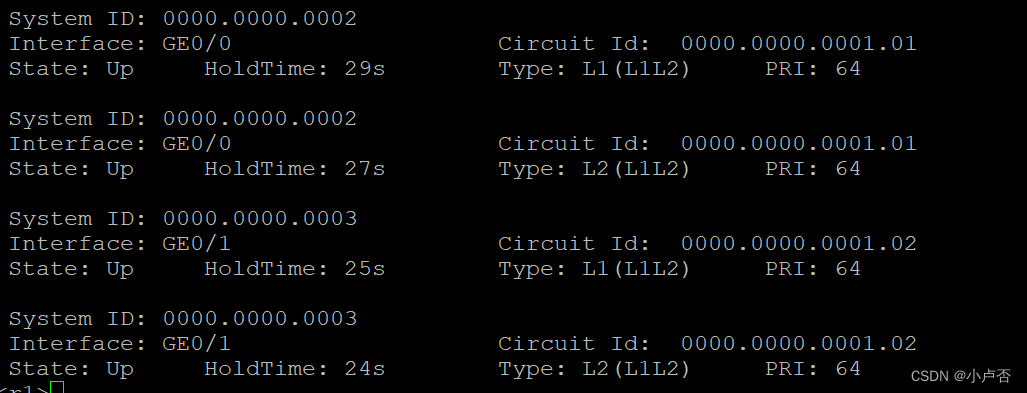

r1:
  邻接关系重复建立，会导致网络资源的浪费，所以我们需要设置优先级或其他方法来避免

3.R1：
该路由器的优先级为l1

改完之后，R1只和R2,R3建立邻接关系，邻接关系没有重复

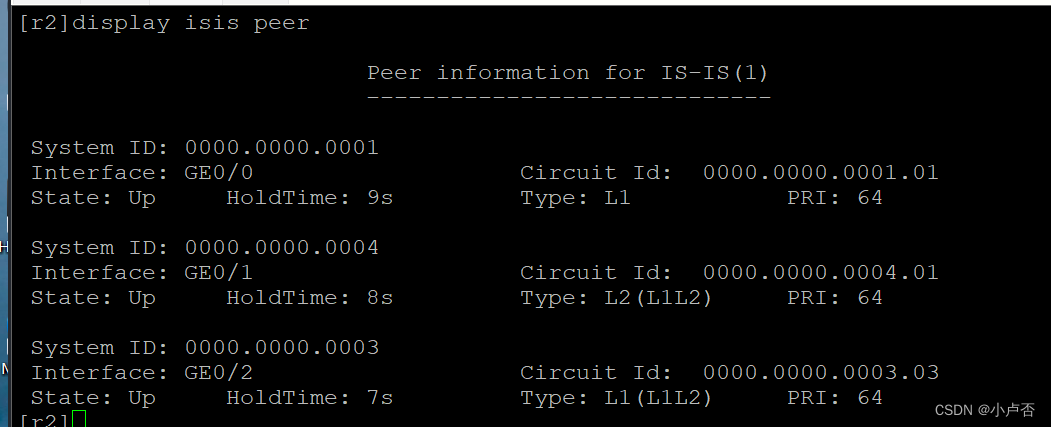

4.R2:

[r2]int g0/2
[r2-GigabitEthernet0/2]isis circuit-level level-1

在接口下设置等级

在接口上设置等级，避免了isis邻接的重复

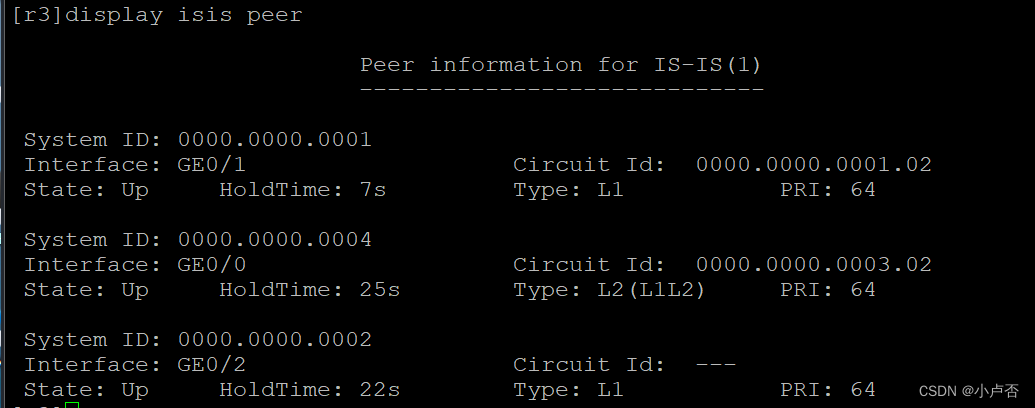

R3同样的方法

[r3]int g0/2

[r3-GigabitEthernet0/2]isis circuit-level level-1

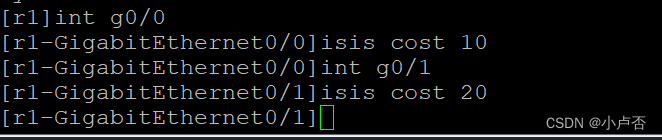

5.R1:

R2,R3,R4同理可得
