数电——集成计数器（部分）

已于 2024-05-11 08:50:32 修改
阅读量1k 收藏 6
点赞数 13
分类专栏： 数电 文章标签： 学习
于 2024-05-11 00:20:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2303_79763245/article/details/138686691
版权

数电77-集成二进制同步计数器_哔哩哔哩_bilibili

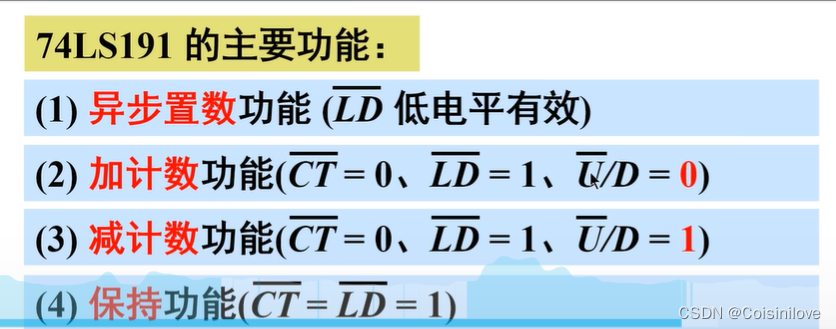

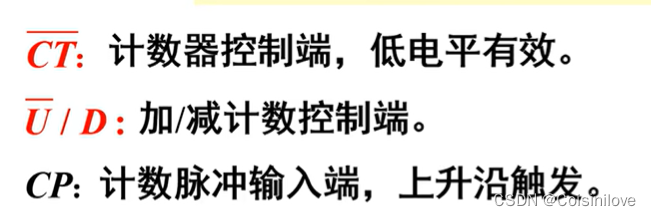

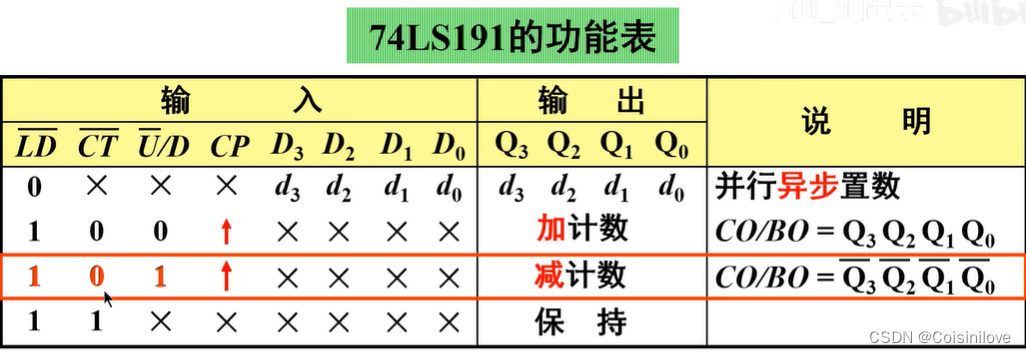

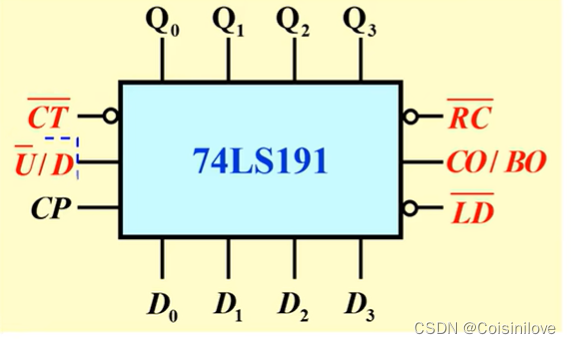

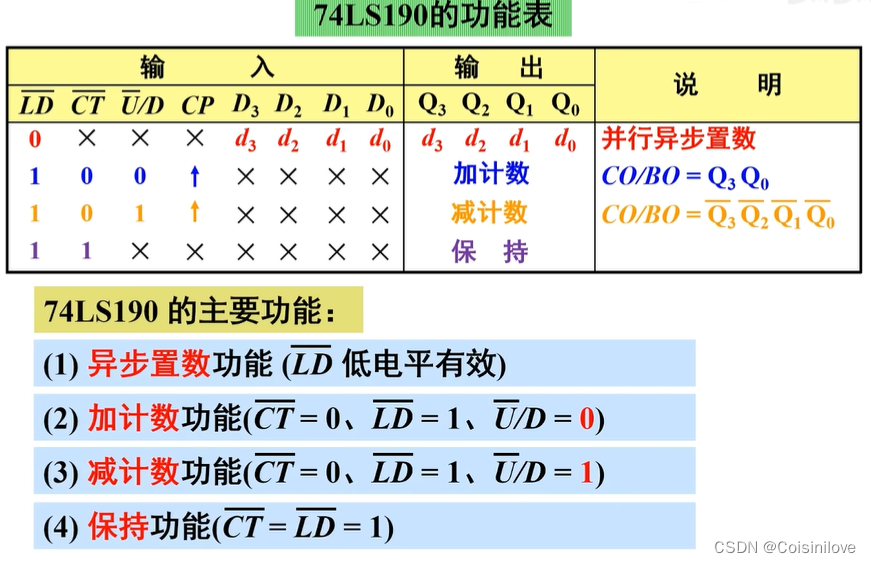

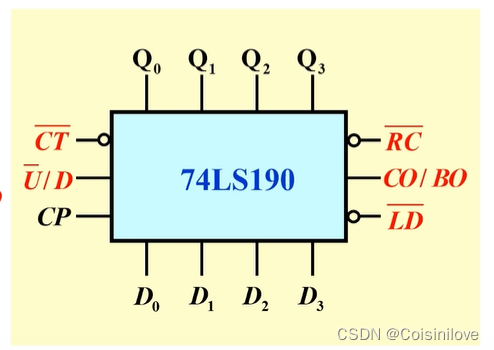

74LS191   同步二进制可逆计数器   单时钟

功能：



要想有置零功能，可以将输入改为0000，然后运用功能里的置数功能

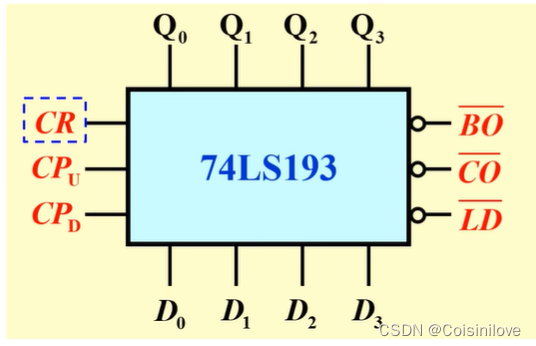

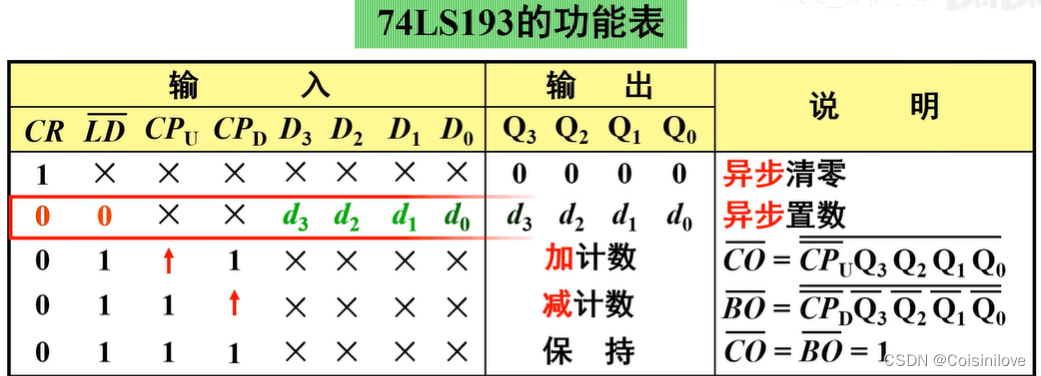

双时钟74LS193  四位同步二进制可逆计数器

功能：

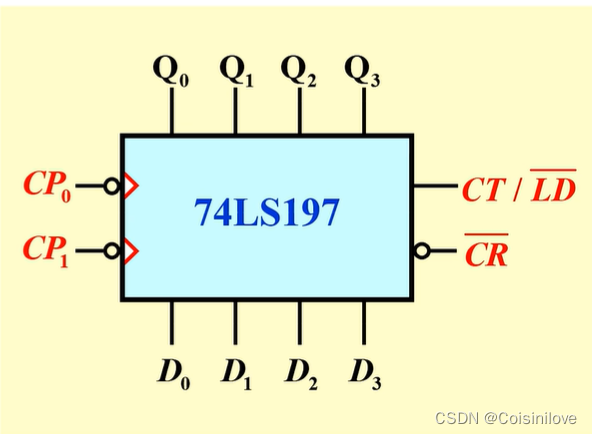

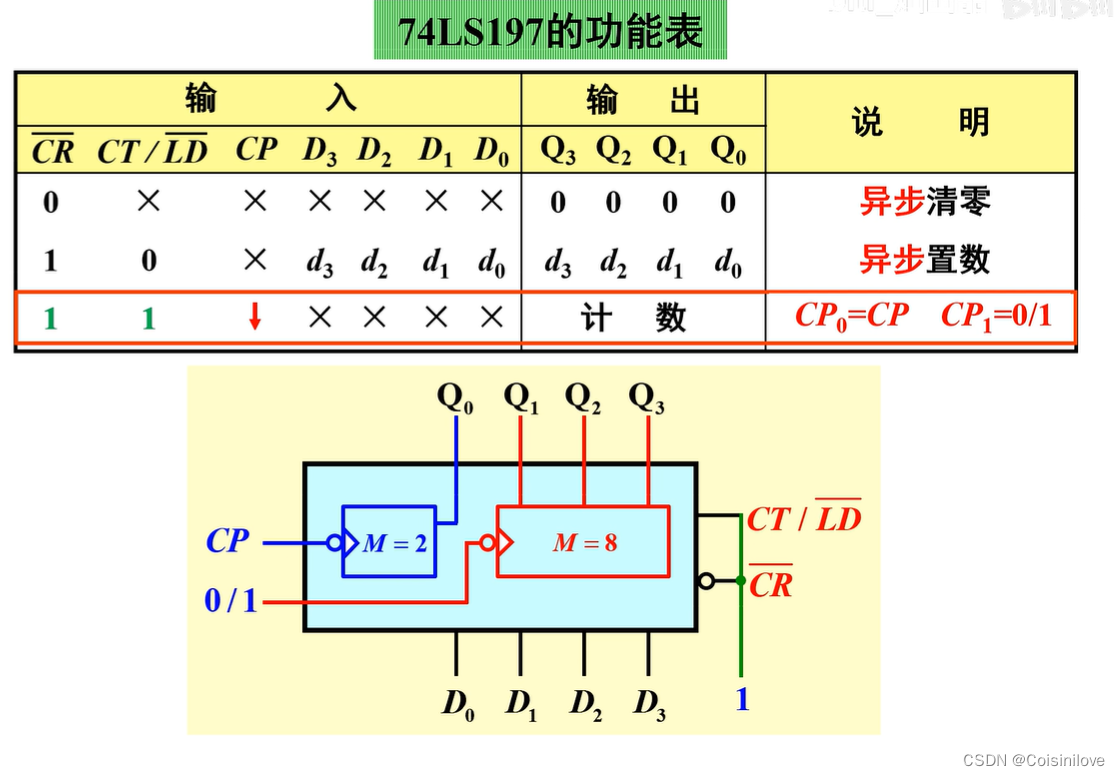

74LS197 二-八-十六进制计数器

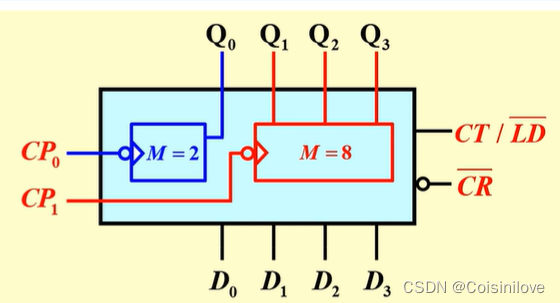

内部

功能

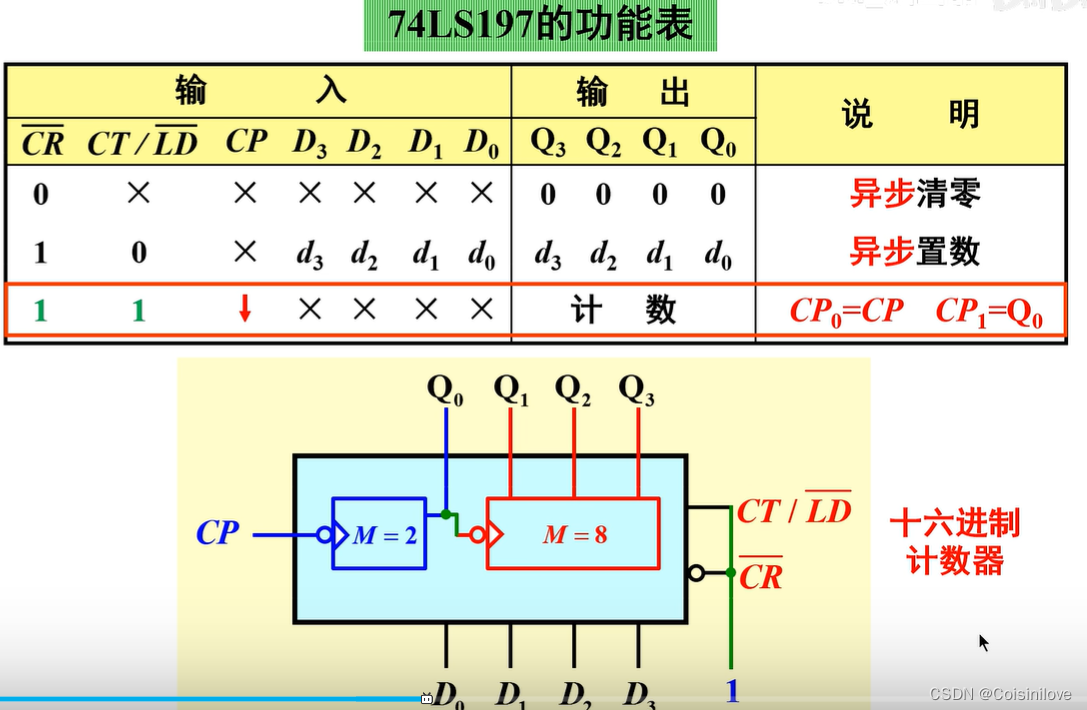

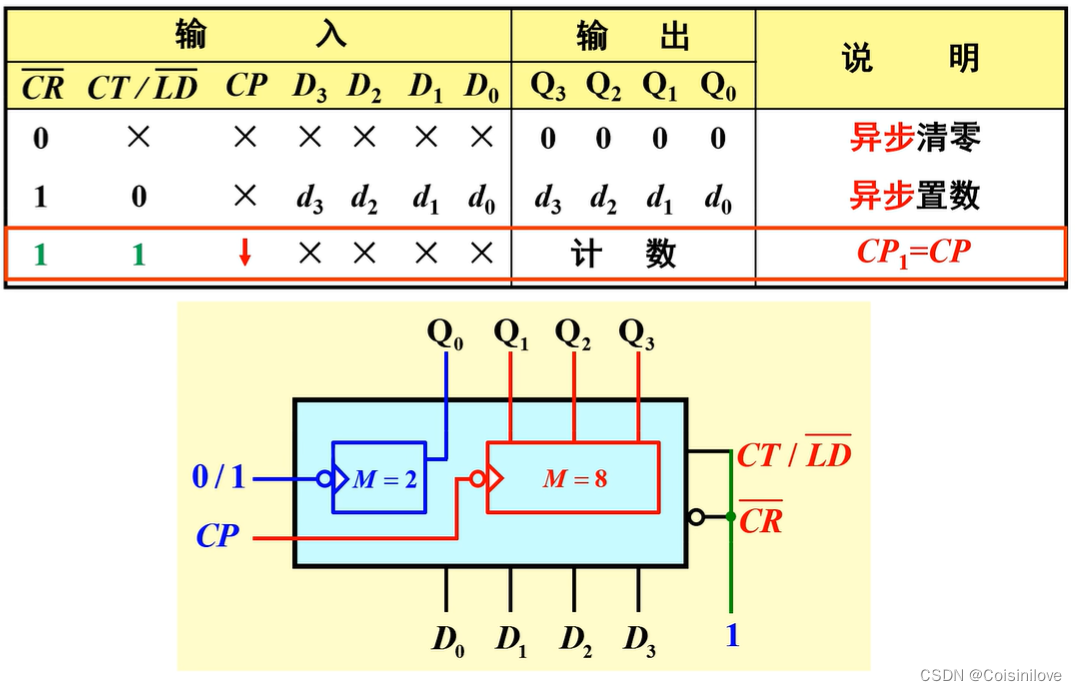

十六进制：

八进制：

二进制

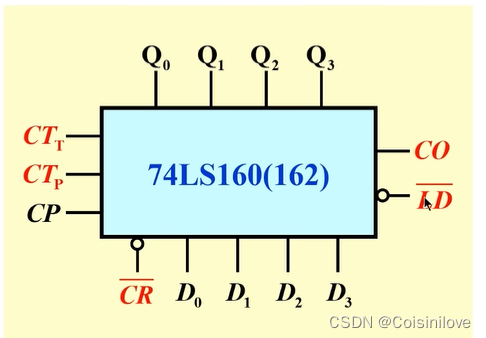

74160/74162 十进制同步加法计数器

74190十进制同步可逆计数器

单时钟

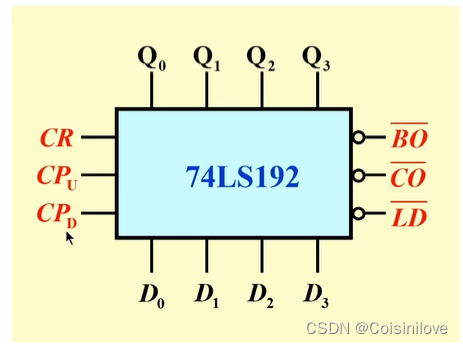

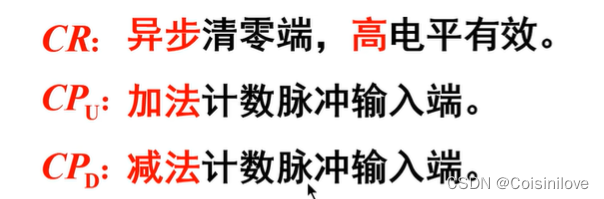

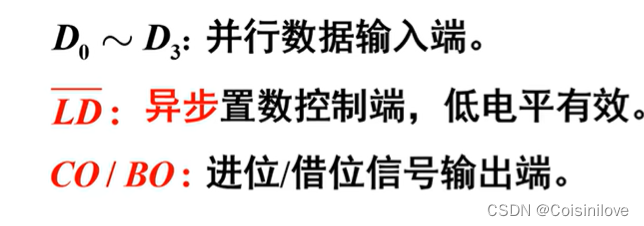

74192十进制同步可逆计数器

双时钟

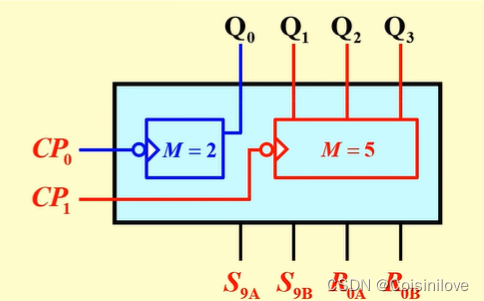

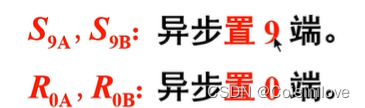

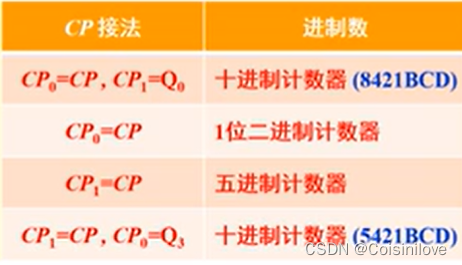

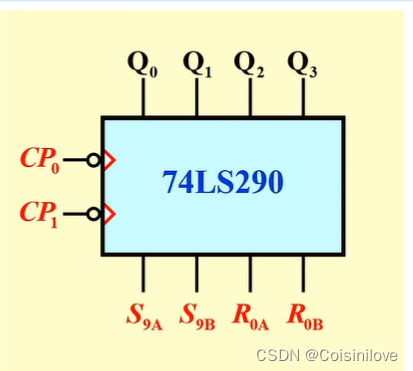

74LS290 二-五-十进制异步计数器

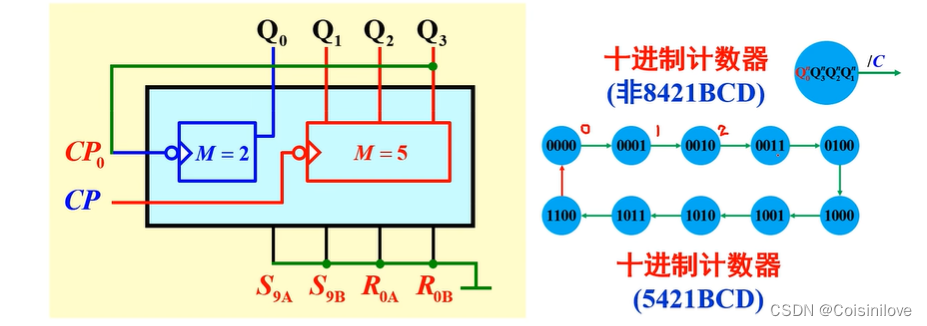

内部结构图

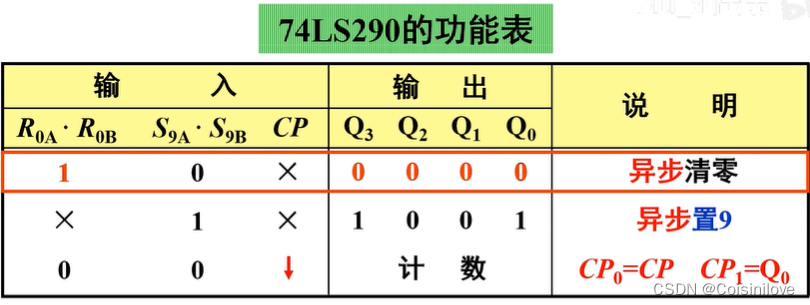

功能表

注意：Q0是最高位

数电：计数器
qq_47654598的博客
04-13 4366
同步计数器和异步计数器的区别 1.同步计数器的外部时钟端都连在一起，而异步计数器没有 2.同步计数器在外部信号到来时触发器同时翻转，而异步计数器的触发器为串行连接，工作频率较低 3.异步计数器输出状态的建立，要比CP慢一个传输时间，容易存在竞争冒险 竞争冒险：当信号通过导线和门电路，将会产生时间延迟，到达门输入端的时间有先有后这就叫竞争；逻辑门因输入端的竞争而导致输出产生不应有的尖峰干扰脉冲现象就冒险； 同步二进制计数器--74LS161集成计数器 ABCD：并行数据预置输入端 QA QB
