KNX智能调光

目录

一.KNX智能调光系统简介

二.KNX智能调光系统的应用

三.KNX智能调光系统的优势

四.KNX智能调光系统的配置步骤

---

一.KNX智能调光系统简介

KNX智能调光系统是一种综合性的建筑自动化系统，它能够实现照明设备的智能化控制，并与其他家庭自动化系统相结合，提供更为便捷和高效的居住环境。KNX系统支持多种照明调光方式,包括前切/后切调光控制、0-10V调光控制、DALI数字调光控制以及DMAX 512调光控制等。

二.KNX智能调光系统的应用

KNX智能调光系统可以应用于家庭、办公室、酒店等场所，通过各种传感器收集用户、环境和其他信息，并进行数据分析，再根据数据分析结果和预定程序对灯具进行调节。例如，可以根据特定场景触发产品，设置情景模式，对多个灯光进行智能开关、亮度调节、色温调节的一键控制，让家中用光更便捷、舒适、环保、节能.

三.KNX智能调光系统的优势

KNX智能调光系统的优势在于其灵活性和可靠性，能够适应不同的照明需求和环境条件，提供个性化的照明解决方案。此外，KNX系统的开放性和标准化程度较高，便于与其他家庭自动化系统集成，实现全面的智能控制.

四.KNX智能调光系统的配置步骤

1.打开使用ETS5软件，并且新建项目。

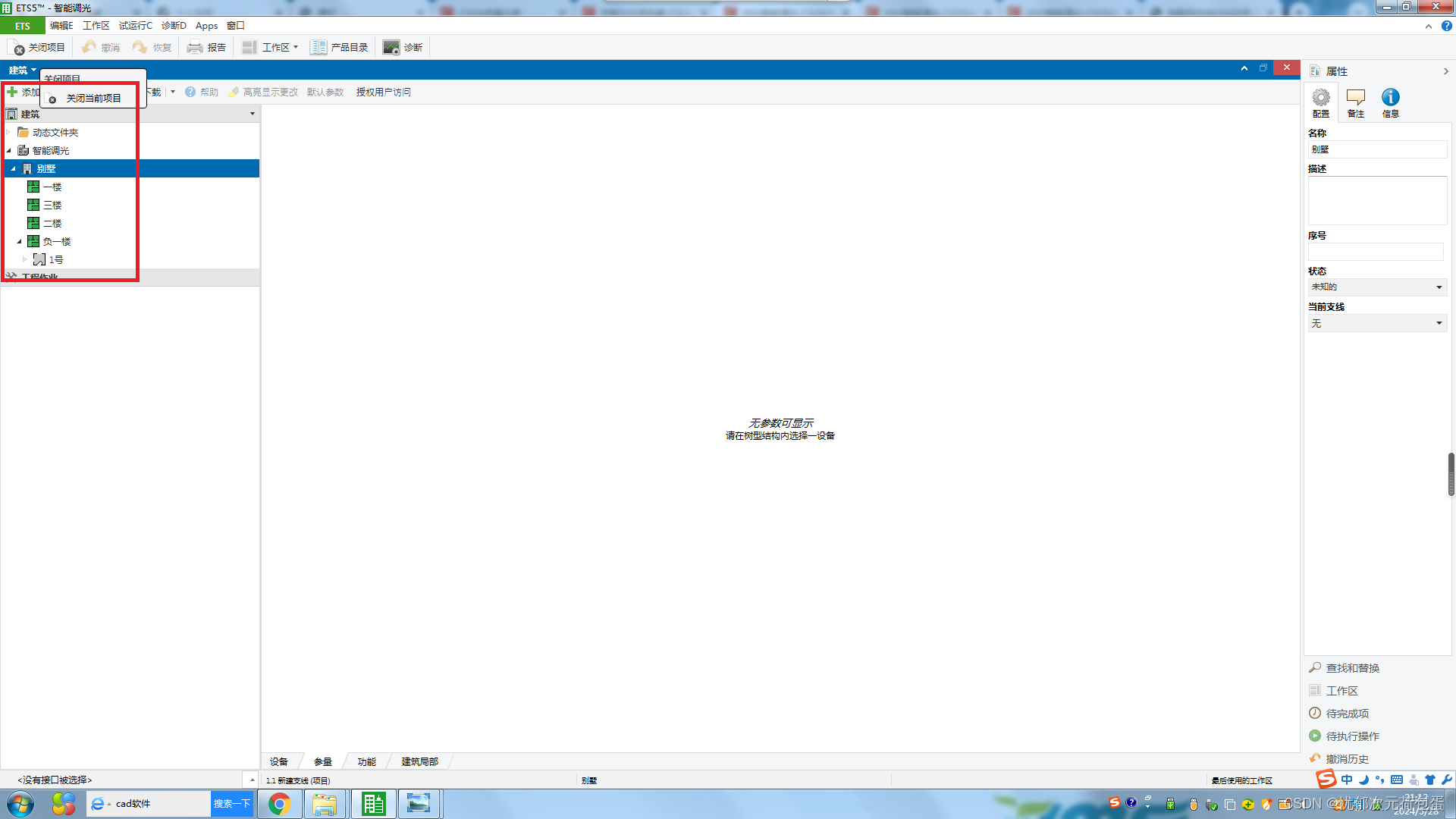

2.添加建筑局部、楼层、房间点击绿色的"+"按钮，依次添加建筑局部、楼层、房间。

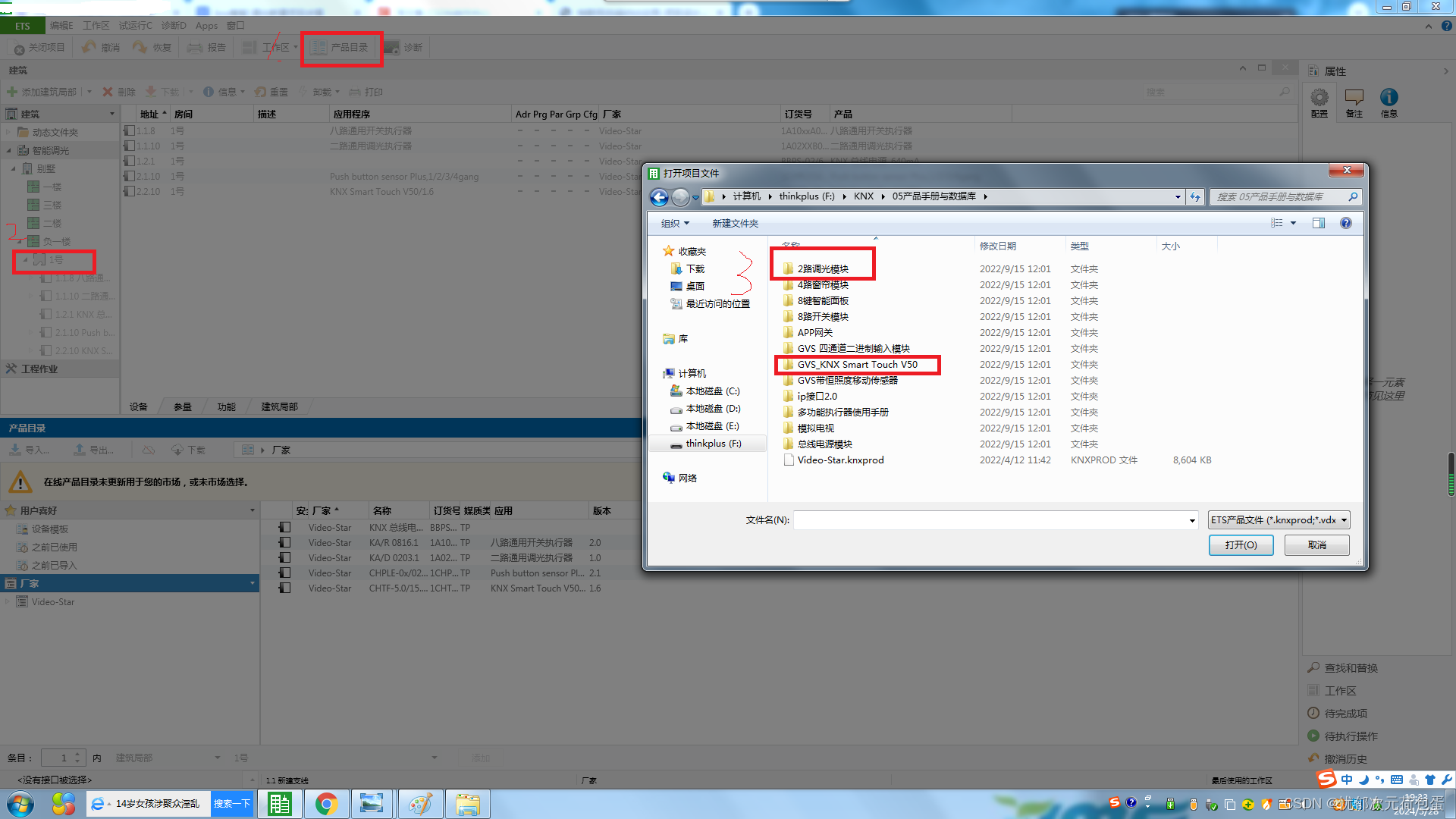

3.导入设备
点击导入按钮，找到存放地址，打开相应需要的设备逐个导入，并选用全部语言下载。

4.添加群组地址

点击工作区，打开新的面板，点击群组地址添加主群组（调光功能），依次添加中间群组、组群地址。



5.配置2路调光模块与KNX Smart Touch V50

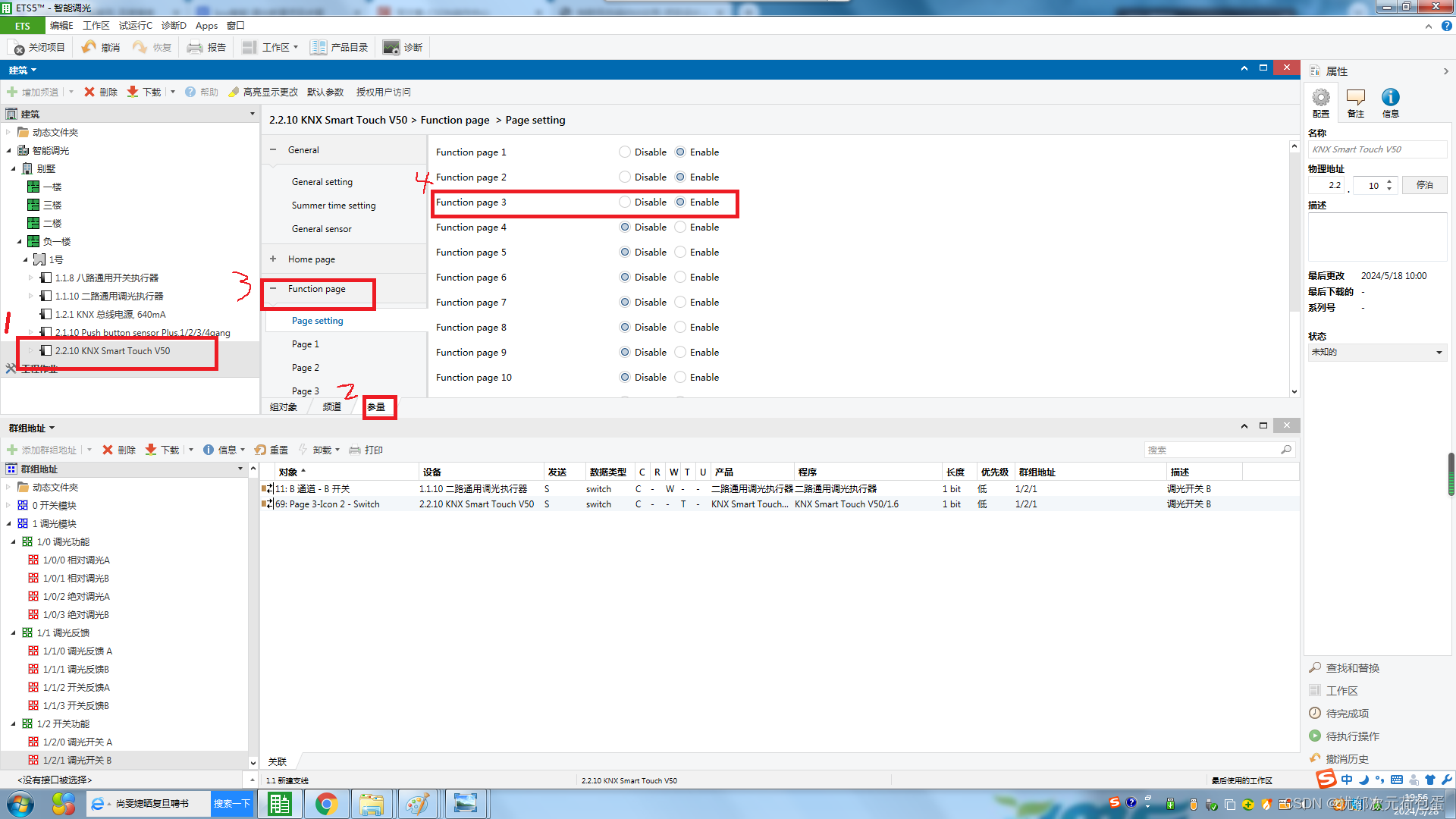

点击KNX Smart Touch V50，在点击参量，打开funtion page ，使能page3

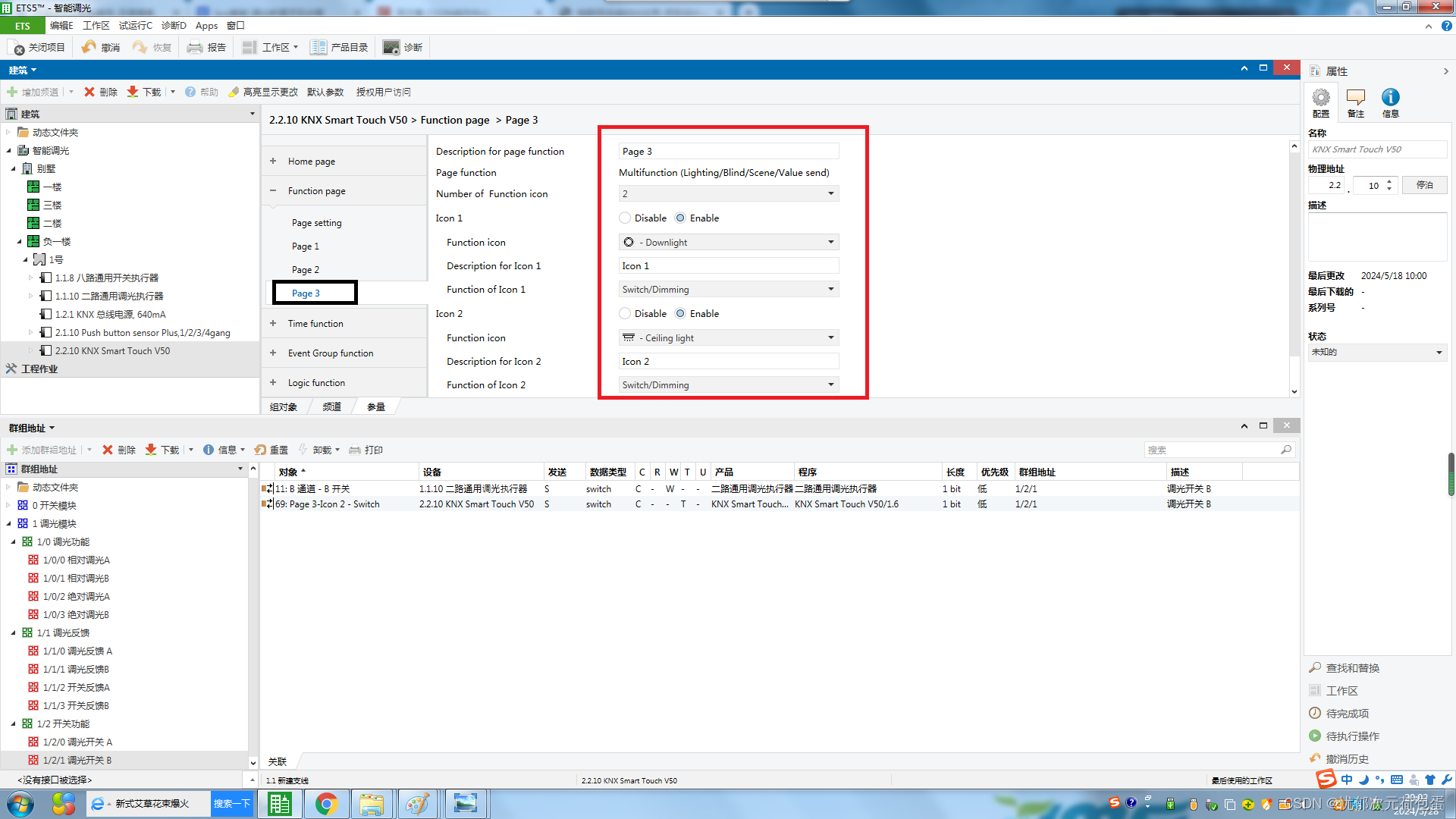

 设置参量

 点击组对象就能看到配置好的参数

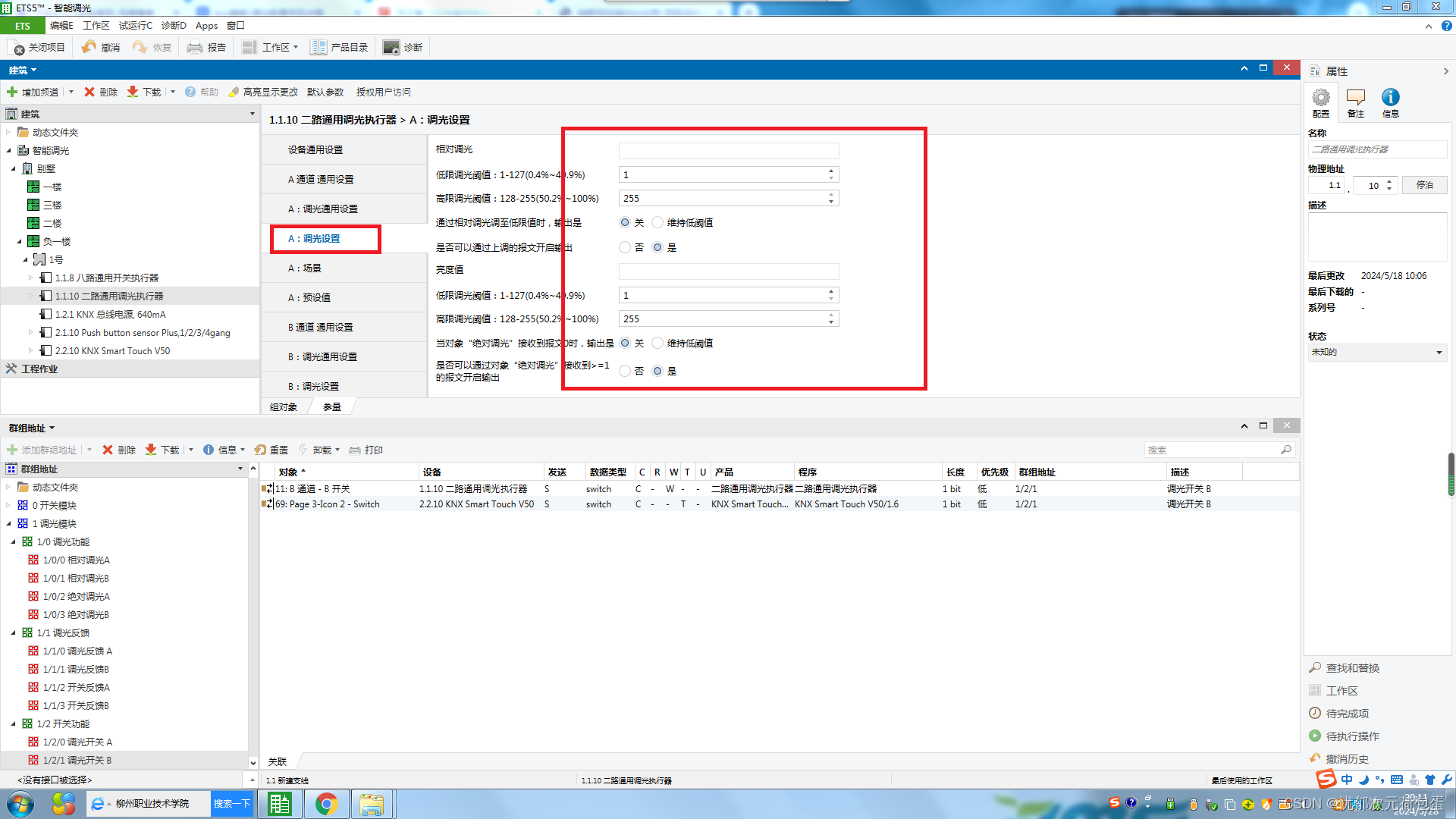

配置2路调光模块

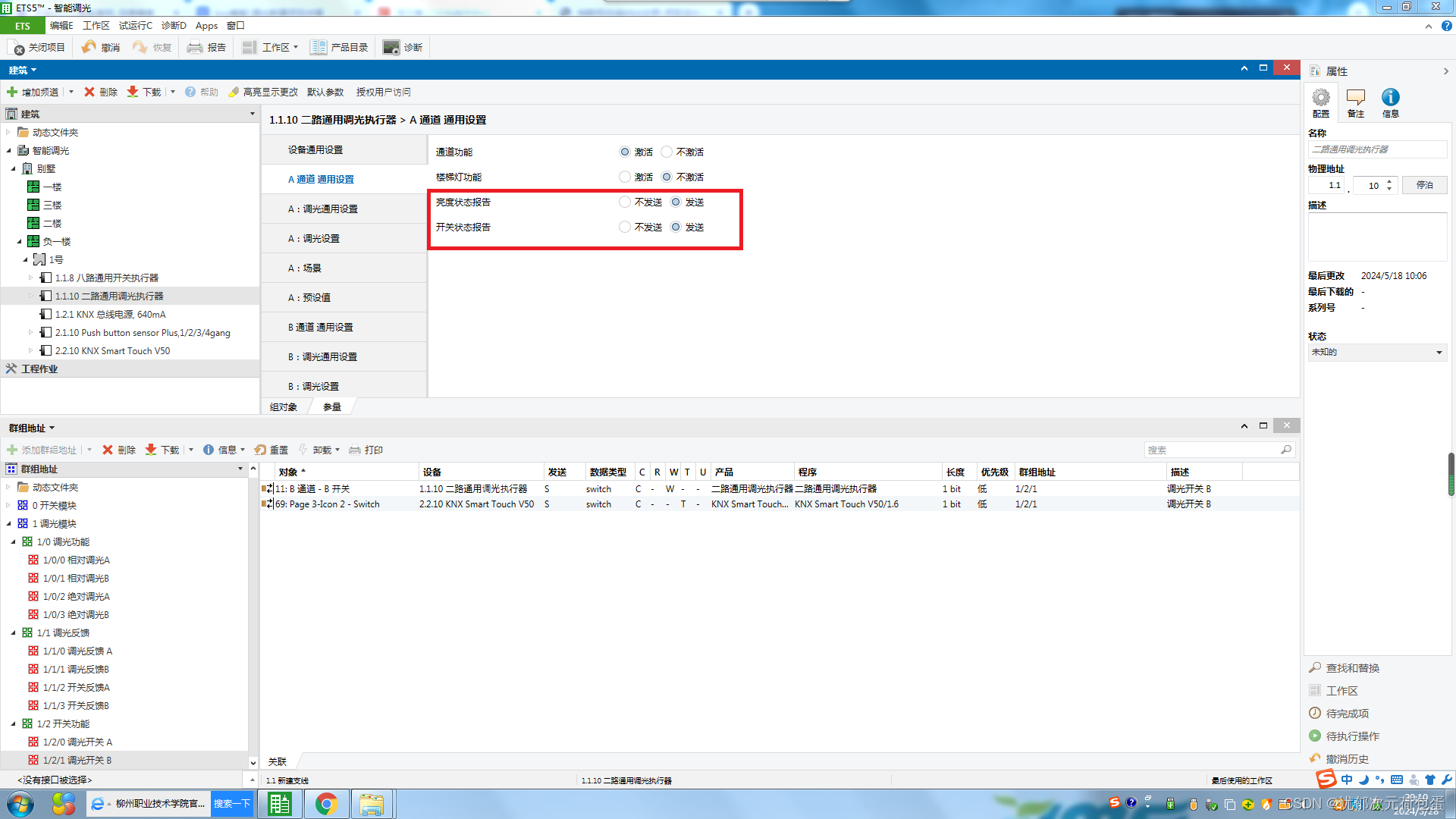

选项“激活”表示调光器 X 通道使能,可设置调光器的工作模式及当前亮度状态和开关状 态报告。

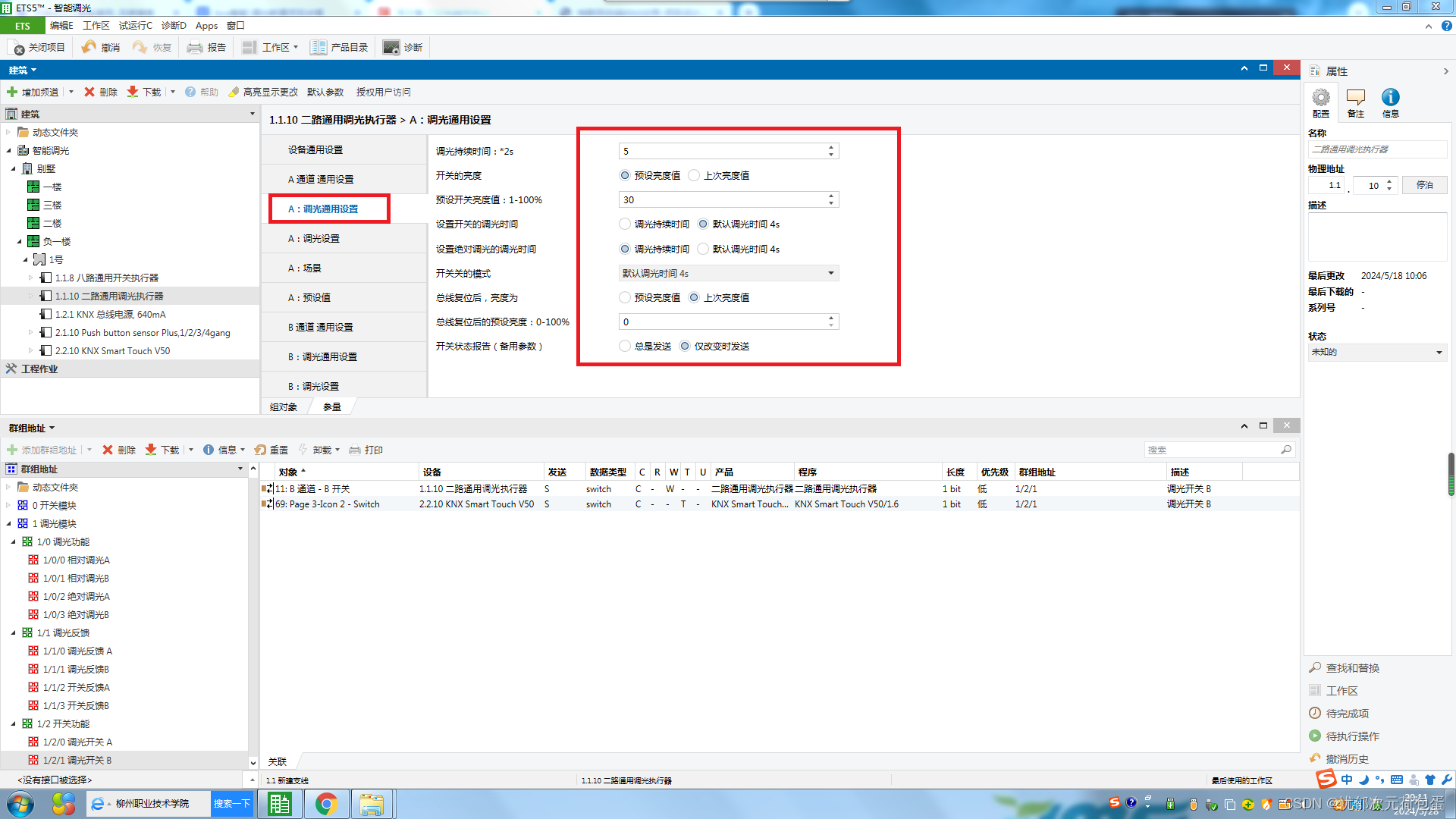

（1）调光持续时间2秒：该参数设定调光的时间。不论是绝对调光，还是开关调光方式，在选用了调光打开或调光 关闭调光的时间时，时间都是选用这个输入值乘以2 秒，最大允许输入时间255秒。

（2）开关的亮度：该参数表示用开关这个方式来开灯的时候，亮度值是选用上一个亮度，还是用预设的值

（3）预设开关亮度值：该参数用于设定“开关”方式开灯的亮度值，亮度范围1%～100%。

设置开关的调光时间：该参数表示“开关”调光方式的时候开灯选择的时间。

（4）总线复位后，亮度为：该参数是表示在正常的情况下，总线复位后的动作，选掉电前的亮度，或者是指定的亮 度。

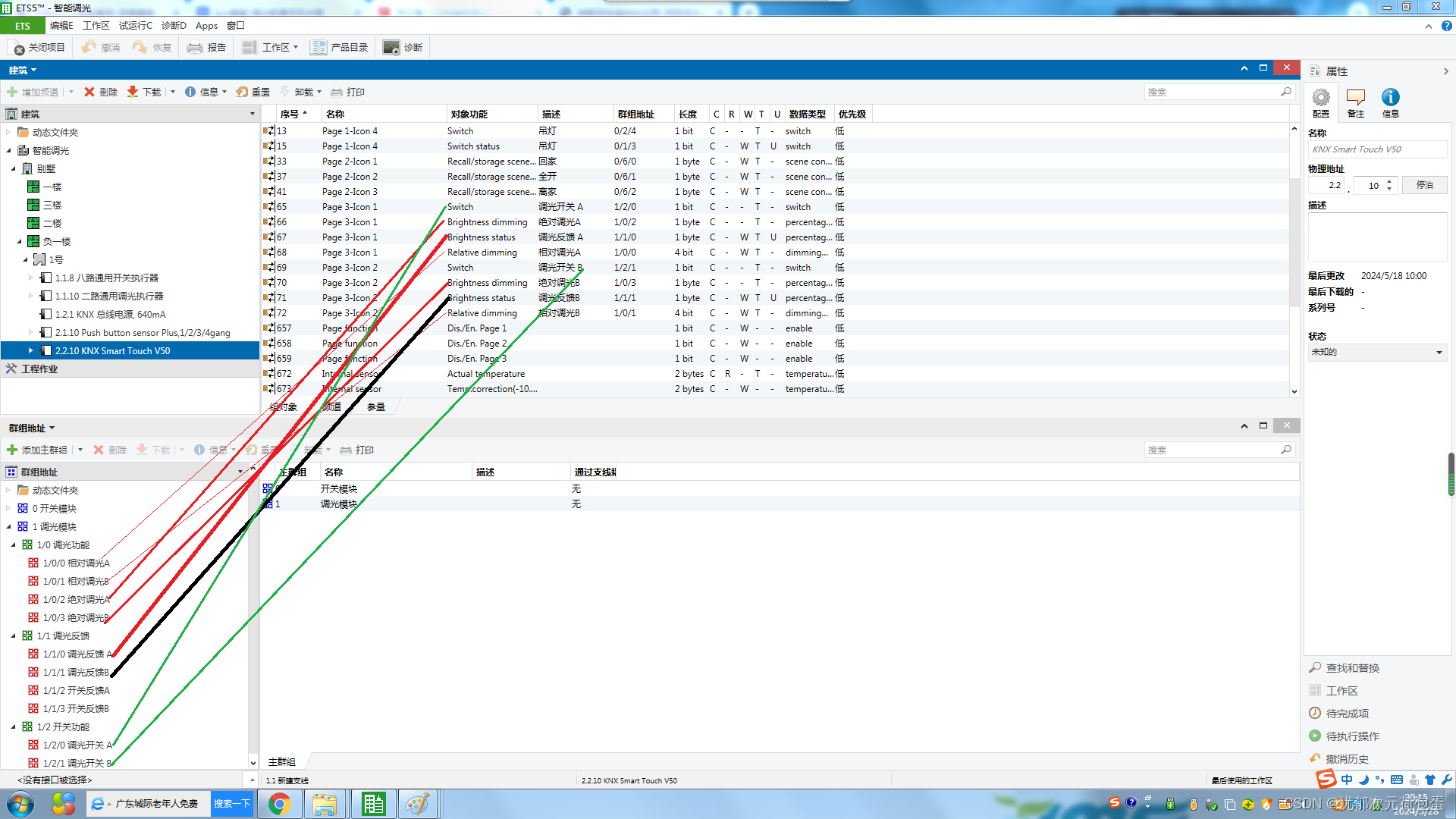

 6.拉入相关的群组地址

KNX Smart Touch V50

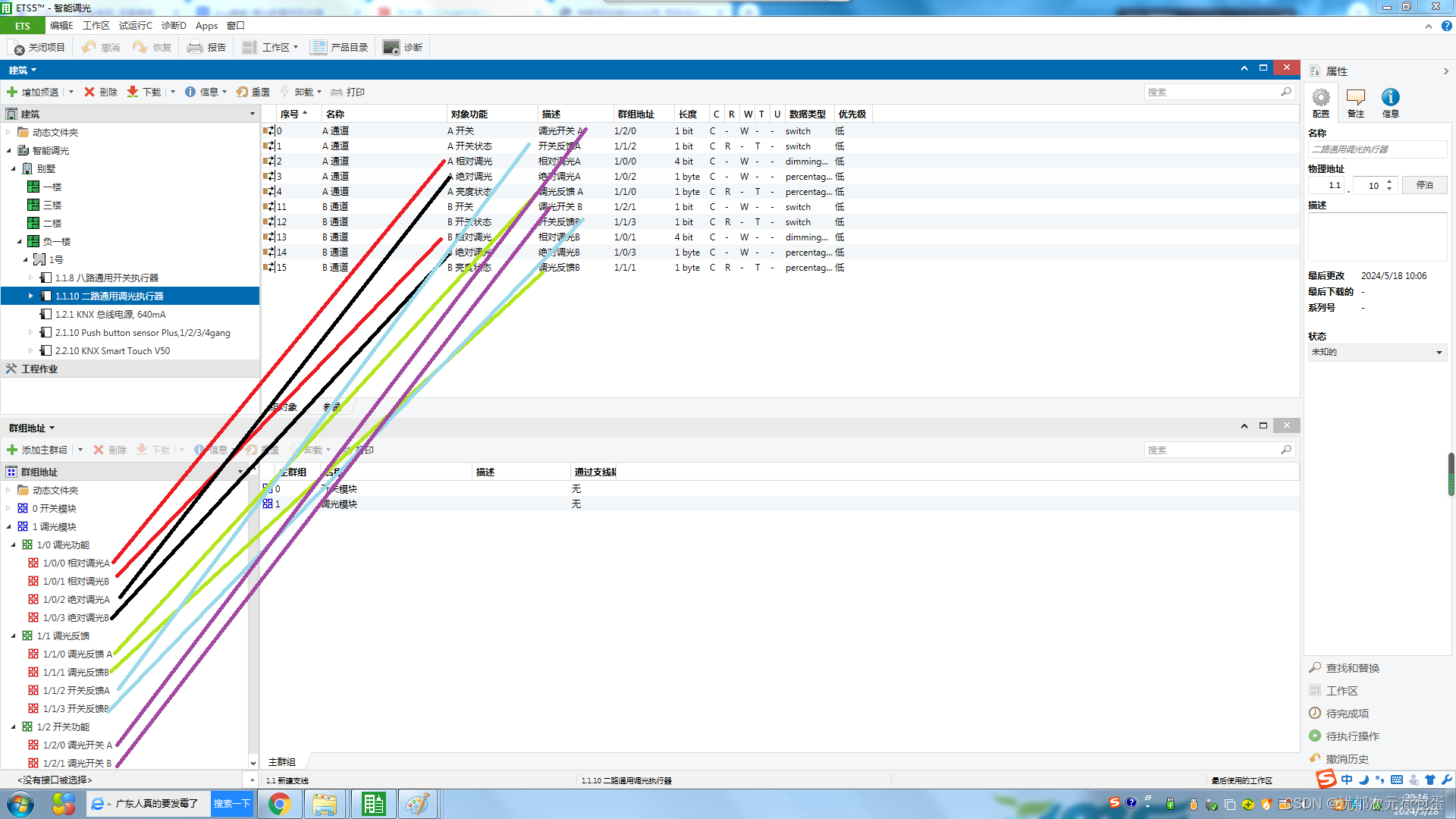

 2路调光模块

7.下载地址与应用
点击2路调光模块、KNX Smart Touch V50下载的数据库，右击→下载→完整下载→分别按2路调光模块与KNX Smart Touch V50下载的编程按键。

8.线上调试
点击快捷键上面 "诊断"，选择群组监视器→开始→选择组地址→开/关→写入。
