3.标签搜索
04 03 26 01 00
成功返回
80 0D 00 00 0C BC C1 11 00 24 02 E0(UID) 6F B1 00
no tag
87 00

4.获取标签系统信息
04 02 02 2B
成功返回
80 12 00 0F 0C BC C1 11 00 24 02 E0(UID) 00(DSFID) 00(AFI) 7F(MemorySize) 03(BlockSize) 24(IC Reference) AA 61 00

5.读块
04 03 02 20 00(00–7F)
遍历成功结果,每行从index 03取4个字节
TEXT存储结构:D1 01 textSize T(54) 02 en(65 6E) text
80 08 00 E1 40 40 05 FB 70 00
80 08 00 03 27 D1 01 EE 32 00
80 08 00 23 54 02 65 70 82 00
80 08 00 6E 22 E0 41 46 F4 00
80 08 00 F5 6A C4 A9 3D 35 00
80 08 00 26 5A 63 C7 A9 06 00
80 08 00 99 9E 34 03 E0 A2 00
80 08 00 FD F0 AB 30 33 C5 00
80 08 00 EF 43 3D AB 15 3D 00
80 08 00 A2 AA 8B 61 7A 32 00
80 08 00 4F A7 FF DE D8 28 00
80 08 00 E8 FE 00 00 0A 02 00
80 08 00 00 00 00 00 77 CF 00
80 08 00 00 00 00 00 77 CF 00
*/

static const uint8_t protocol_sel[] = {0x02,0x02,0x01,0x05};

static const uint8_t rf_gain[] = {0x09,0x04,0x68,0x01,0x01,0x50};

static const uint8_t label_inventory[] = {0x04,0x03,0x26,0x01,0x00};

static const uint8_t lable_system_info[] = {0x04,0x02,0x02,0x2B};

static uint8_t read_single_block[] = {0x04,0x03,0x02,0x20,0x00};

#define KEYWORDS “CR95HF”
#define KEYWORDS_LENGTH 8

/**
串口配置，协议选择，增益配置，芯片初始化。
*/
BOOLEAN CR95HF_Init(void)
{
uint8_t tmpbuf[2];
uint8_t trycnt;

  USART3_Init(57600);

  HAL_Delay(100);

  trycnt = 0;
  memset(tmpbuf,0x01,sizeof(tmpbuf));

TRY_PROTOCOL_SEL_WRITE:
USART3_SendBuffer((uint8_t*)protocol_sel,sizeof(protocol_sel));
USART3_ReceiveBuffer(tmpbuf,sizeof(tmpbuf));

  if(!(tmpbuf[0] == 0 && tmpbuf[1] == 0)){
		  if(trycnt++ < 10) goto TRY_PROTOCOL_SEL_WRITE;
		  else return FALSE;
  }


  trycnt = 0;
  memset(tmpbuf,0x01,sizeof(tmpbuf));

TRY_RF_GAIN_WRITE:
USART3_SendBuffer((uint8_t*)rf_gain,sizeof(rf_gain));
USART3_ReceiveBuffer(tmpbuf,2);

  if(!(tmpbuf[0] == 0 && tmpbuf[1] == 0)){
		  if(trycnt++ < 10) goto TRY_RF_GAIN_WRITE;
		  else return FALSE;
  }

  return TRUE;

}

/**
搜索NFC标签并返回标签UID。
/
BOOLEAN CR95HF_Inventory(uint8_tuid)
{
uint8_t tmpbuf[20];
uint8_t trycnt;
uint8_t i;

trycnt = 0;
memset(tmpbuf,0,sizeof(tmpbuf));

TRY_LABEL_INVENTORY_WRITE:
USART3_SendBuffer((uint8_t*)label_inventory,sizeof(label_inventory));
USART3_ReceiveBuffer(tmpbuf,sizeof(tmpbuf));

 //没有应答
if(tmpbuf[0] == 0x00){
		  if(trycnt++ < 10) goto TRY_LABEL_INVENTORY_WRITE;
		  else return FALSE;
}
//搜索到标签
else if(tmpbuf[0] == 0x80 && tmpbuf[1] == 0x0D)
{
		  if(uid == NULL) return TRUE;

		  memcpy(uid,&tmpbuf[4],8);

          //需要颠倒一下
		  for(i=0;i < 4;i++){
				  trycnt     = uid[i];
				  uid[i]     = uid[7 - i];
				  uid[7 - i] = trycnt;
		  }

		  return TRUE;
}
//没有发现
else{
		 //tmpbuf[0] == 0x87
		 return FALSE;
}

}

/**
读取标签系统信息，获取内存大小和块大小，轮询所有块找出有标记信息的即为存储内容所在位置。
/
BOOLEAN CR95HF_ReadBlock(uint8_ttext,uint8_t*textlen)
{
#define SYSTEM_INFO_SIZE (24)
#define READ_BLOCK_SIZE (10)

  uint8_t tmpbuf[SYSTEM_INFO_SIZE];
  uint8_t readbuf[128];
  uint8_t trycnt;
  uint8_t i,j;
  uint16_t memorysize;

  trycnt = 0;
  memset(tmpbuf,0,SYSTEM_INFO_SIZE);

TRY_LABEL_SYSTEM_INFO_WRITE:
USART3_SendBuffer((uint8_t*)lable_system_info,sizeof(lable_system_info));
USART3_ReceiveBuffer(tmpbuf,SYSTEM_INFO_SIZE);

  //没有应答
  if(tmpbuf[0] == 0x00){
		 if(trycnt++ < 10) goto TRY_LABEL_SYSTEM_INFO_WRITE;
		 else return FALSE;
  }
  else if(tmpbuf[0] == 0x80 && tmpbuf[1] == 0x12)
  {
		  memorysize = tmpbuf[14];
  }
  else
  {
		 return FALSE;
  }


  memset(readbuf,0,sizeof(readbuf));

  for(i=0;i < memorysize / 4;i++)
  {
	trycnt = 0;
	memset(tmpbuf,0,READ_BLOCK_SIZE);

TRY_READ_SINGLE_BLOCK_WRITE:
read_single_block[4] = i;
USART3_SendBuffer((uint8_t*)read_single_block,sizeof(read_single_block));
USART3_ReceiveBuffer(tmpbuf,READ_BLOCK_SIZE);

	     //没有应答
		 if(tmpbuf[0] == 0x00){
					if(trycnt++ < 10) goto TRY_READ_SINGLE_BLOCK_WRITE;
					else return FALSE;
		  }
		  else if(tmpbuf[0] == 0x80 && tmpbuf[1] == 0x08)
		  {
					memcpy(&readbuf[i << 2],&tmpbuf[3],4);
				  if(tmpbuf[7] == 0x77 && tmpbuf[8] == 0xCF) break;
		  }
          else{
				 return FALSE;
			}
   }

   //逐字节比较关键字，找出标记信息，获取真实内容。
   for(j=0;j < i << 2;j++)
   {
		  if(readbuf[j] == 0xD1 && readbuf[j + 1] == 0x01)
		  {
				 *textlen = readbuf[j + 2] - 3 - KEYWORDS_LENGTH;

				 if(readbuf[j + 3] == 0x54 && readbuf[j + 4] == 0x02 &&
					  readbuf[j + 5] == 0x65 && readbuf[j + 6] == 0x6E)
				 {

						 if(strncmp(KEYWORDS,&readbuf[j + 7]),KEYWORDS_LENGTH)) return FALSE

最后

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数Java工程师，想要提升技能，往往是自己摸索成长，自己不成体系的自学效果低效漫长且无助。

因此收集整理了一份《2024年嵌入式&物联网开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上嵌入式&物联网开发知识点，真正体系化！

如果你觉得这些内容对你有帮助，需要这份全套学习资料的朋友可以戳我获取！！

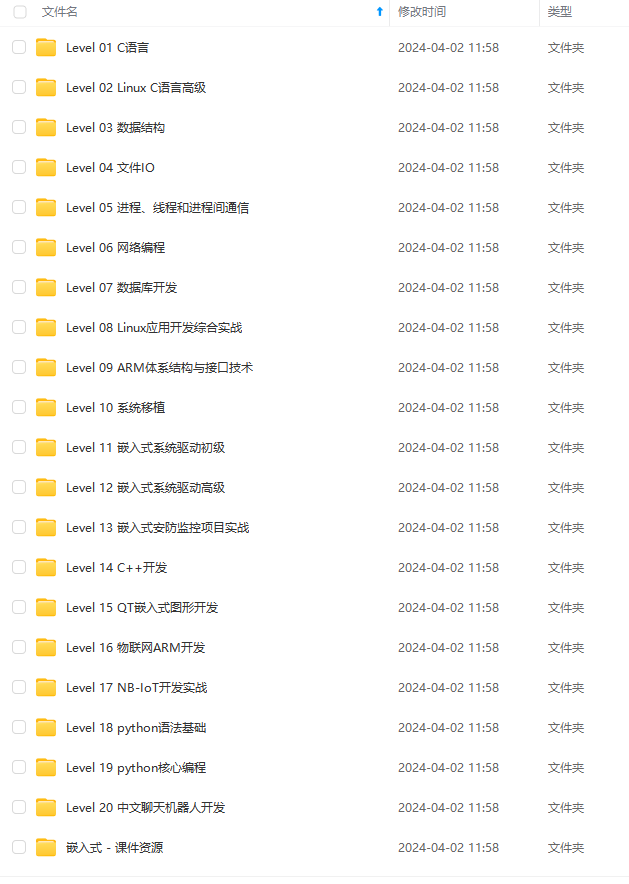

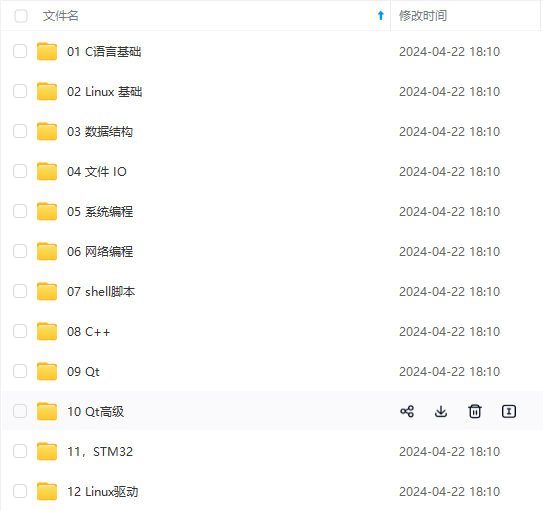

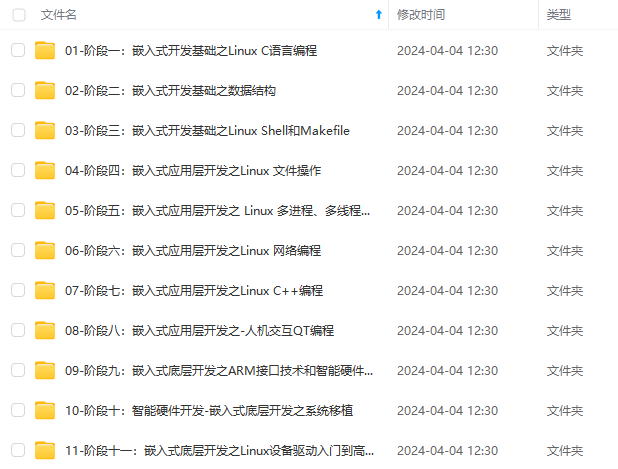

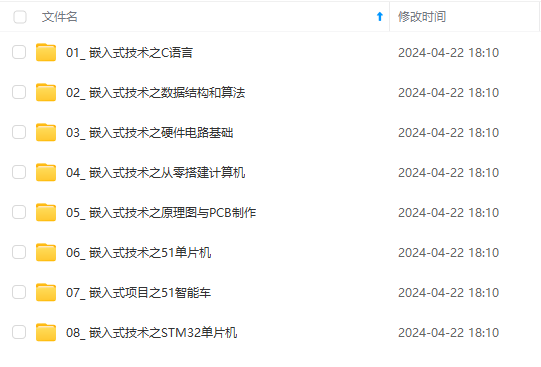

由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新！！
