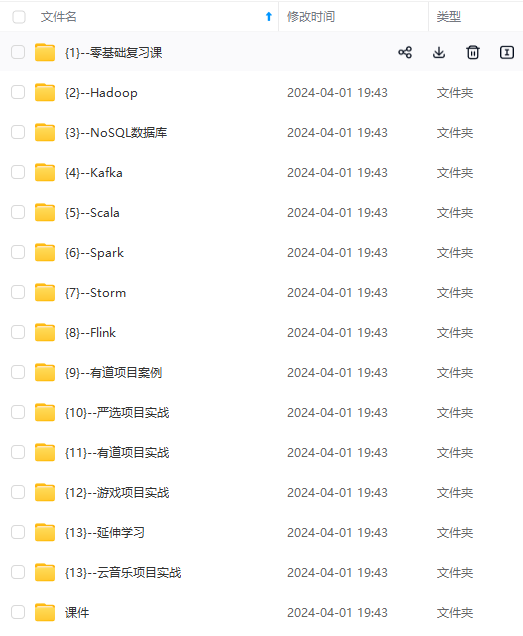

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新

需要这份系统化资料的朋友，可以戳这里获取

2.1、专用DNN方案

DNN=Data Network Name，对于5G DNN来说，用于AMF为UE的PDU session选择合适的SMF/UPF资源、并选择N6接口以及为PDU session确定相应的策略policy

专用DNN方案通过在网络侧为用户建立专用DNN会话，选择特定的UPF设备，针对专用会话承载的流量配置业务疏通规则，实现用户业务分流。
**方式:终端手动切换DNN:**平时使用cmnet DNN访问公网，在访问内网时，手动修改手机配置为专用DNN，根据访问需求由用户自行切换。

网络侧部署内容:
        ①UDM中相关用户同时签约cmnet DNN和专用DNN;
        ②挑选2台UPF承载专用DNN业务，专线到客户侧内网;
        专用UPF完成专用DNN配置(可复用现网toCUPF，也可单独新建)。
网元选择过程和业务路由:
        ①终端配置cmnet DNN时，随机从UPF POOL中选择1台UPF，疏通公网流量;
        ②终端配置专用DNN时，根据DNN选择专用UPF，对应DNN的流量全部路由到内网。

2.2、ULCL方案：通用/专用DNN+ULCL分流

ULCL方案是在5G SA网络引入的新网络能力，涉及SMF、UPF、PCF网元，实现基于位置的分流能力。
**方式:通用/专用DNN+ULCL分流:**移动到特定区域时，插入ULCL UPF进行分流，实现同时访问内网和公网。

**网络设计:**由于业务访问一般限制在局部区域，且内网服务器等资源均部署在该区域内部。为了方便资源访问，实现数据不出场的安全保障，该类场景建议在toC的核心网下，部署下沉式UPF 设备至区域内网服务器资源附近，通过 UPF 的 N6 接口连接内网服务器。无线网部分，打通覆盖该区域的基站与下沉 UPF 的连接，通过配置特定的 DNN，组成局部区域的行业专网。

在园区内下沉建设具备ULCL 功能的 UPF，连接基于大区toC 5GC控制面。核心网侧在 PCF 配置预定义规则，基于TAC 进行触发，触发后下发相关规则给SMF。SMF 根据ULCL 需求部署本地分流策略特性。UPF 上需配置针对局域内网服务器IP 的分流策略。

网络侧部署内容:
        ①UDM中相关用户签约cmnet DNN，通过BOSS签约PCC策略id
        ②PCF完成分流策略配置，SMF、UPF侧部署分流策略;
        ③挑选2台UPF作为PSA1 UPF，拉专线到客户侧内网(可复用现网toC UPF，也可单独新建，ULCL、PSA UPF为逻辑概念，可合设)。

网元选择过程和业务路由:

①终端通过cmnet注册，随机从UPF POOL中选择1台UPF，疏通公网流量;由于该用户签约了基于位置的PCC策略，位置移动时会报告SMF。

②进入特定区域，触发SMF插入ULCL UPF，并将分流策略发给ULCL UPF;

③ULCL UPF根据用户URL或IP地址选择内网路径(PSA1 UPF)或公网路径(PSA0 UPF)

业务访问路径:

对于专网用户，在专网部署的局部区域内，访问内网时，通过 ULCL UPF 分流，由 N6 口转发到内网本地服务器，如离开专网部署区域，无法访问内网资源;在专网部署的局部区域内，若网络感知业务类型为公网访问，则将业务数据引导到公网共享UPF，再通过该 UPF 连接 Internet进行上网。离开专网部署区域，与普通用户访问公网策略一致。

2.3、多DNN方案-定制终端无感分流方案

多DNN方案主要为解决ULCL不支持漫游、专用DNN漫游时公网流量迂回增加时延的问题。
**方式: 多DNN方案:**用户签约基于业务的多DNN策略，在访问特定网址时网络侧自动创建专用DNN会话，UPF进行分流。

网络侧部署内容:
        ①用户通过BOSS同时签约CMNET和专用APN
        ②挑选2台UPF作为专用UPF，拉专线到客户侧内网(可复用现网toCUPF，也可单独新建).
        ③PCF配置针对用户的内网访问策略，SMF、UPF完成专用DNN/APN路由等数据配置;

网元选择过程和业务路由:
        ①用户使用cmnet注册，AMF根据选择支持多DNN的SMF和UPF，疏通公网流量;创建会话时，
SMF从PCF获取该用户签约PCC策略，同时传递给UPF。
        ②当UPF检测到在CMNET会话中存在目的IP地址或者URL符合PCC策略中的特征流时，向SMF上报，SMF触发专用DNN会话的建立流程，指示UPF1分流规则，并选择专用UPF(UPF4);
        ③网络侧完成专用DNN会话建立后，终端和无线侧并不感知，由具备无感分流能力的SMF和UPF完成多个DNN会话间的映射，公网及专网业务流量在具备无感分流能力的UPF进行分流.
