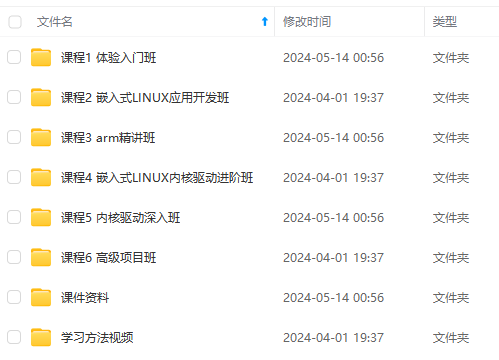

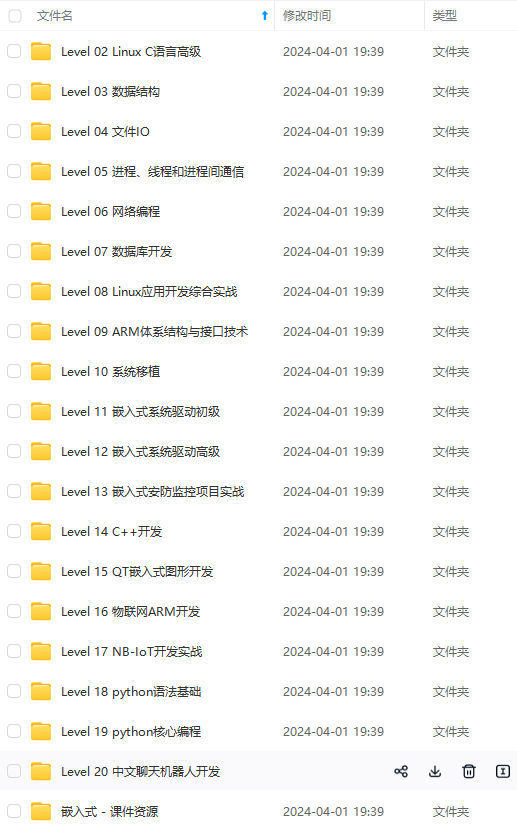

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新
需要这些体系化资料的朋友，可以加我V获取：vip1024c （备注嵌入式）
+ [2.4 代码优化](#24__153)
前言
前面文章说过，蓝牙协议博主了解不是很深入，只进行一些基础的了解，示例的测试，和初学者一样，基本上蓝牙专栏系列博文都是一步一步摸索过来的，功夫不负有心人，到目前为止，多多少少对蓝牙 GATT 有了一定的认识。
那么我们今天就要学以致用，使用 ESP32-C3 的蓝牙 GATT，做一个数据通信的应用实例。
与本实例相关的 ESP32-C3 专栏系列博文如下：
ESP32-C3 入门专栏目录：【导航】ESP32-C3 入门教程目录 【快速跳转】
❤️
ESP32-C3学习 蓝牙 篇系列博文连接：❤️
测试使用的开发板：
自己画一块ESP32-C3 的开发板（第一次使用立创EDA）（PCB到手）❤️
测试使用的开发环境：
ESP32-C3 VScode开发环境搭建（基于乐鑫官方ESP-IDF——Windows和Ubuntu双环境）
❤️
蓝牙篇系列相关博文：
ESP32-C3 学习测试 蓝牙 篇（一、认识 ESP-IDF 的蓝牙框架、简单的了解蓝牙协议栈）
ESP32-C3 学习测试 蓝牙 篇（二、蓝牙调试APP、开发板手机连接初体验）
ESP32-C3 学习测试 蓝牙 篇（三、认识蓝牙 GATT 协议）
ESP32-C3 学习测试 蓝牙 篇（四、GATT Server 示例解析）
ESP32-C3 学习测试 蓝牙 篇（五、添加 characteristic）
ESP32-C3 学习测试 蓝牙 篇（六、添加 Service）
ESP32-C3 学习测试 蓝牙 篇（七、GATT 数据通信 — 发送自定义数据）
❤️
本应用涉及的博文除了上面之外还有：
ESP-IDF工程结构说明：
认识 ESP-IDF-v4.3+工程结构（ESP32-C3应用调整示例）
设备和传感器驱动：
ESP32-C3入门教程 基础篇（四、I2C总线 — 与SHT21温湿度传感器通讯）
ESP32-C3入门教程 基础篇（五、RMT应用 — 控制 SK6812全彩RGB 灯）
一、整体框架
整个实例功能还是比较简单的，毕竟我们也刚接触 ESP32-C3 的蓝牙，直接用下图表示：
.
安卓手机 APP 我得考虑一下 ，因为我是 java 小白，虽然照猫画虎做过APP， 有时间当然搞起来没问题，但是得花些时间，而博主最近时间不太够用…… 所以这个，再看把 = =！
废话不多说，我们直接开始……
二、数据传输部分
先实现把传感器数据上传至手机的部分功能。
2.1 添加温湿度驱动组件
在我的博文 认识 ESP-IDF-v4.3+工程结构（ESP32-C3应用调整示例）中提到过，如何调整一个工程以及如何添加自己的组件代码，我们按照步骤先把需要的组件添加。
组件的添加，我们如果熟悉工程架构，可以直接把文件夹复制到工程中，那我们温湿度驱动组件，我们先用一下标准的组件添加方式，如下图：
当然，这里只是搭建了一个标准的组件框架，我们得把以前的 sht21 驱动代码复制到这两个文件中。
2.2 传感器数据传输程序
驱动代码移植好了，我们要使用起来，这个地方主要就是在于怎么把数据传输出去，在蓝牙系列的文章ESP32-C3 学习测试 蓝牙 篇（七、GATT 数据通信 — 发送自定义数据）中我们做过分析，我们如何传输自定义数据。
所以在那个基础之上我做了如下处理：
case ESP_GATTS_READ_EVT:
ESP\_LOGI(GATTS_TABLE_TAG, "ESP\_GATTS\_READ\_EVT, conn\_id %d, trans\_id %d, handle %d\n",
param->read.conn_id, param->read.trans_id, param->read.handle);
// ESP\_LOGI(GATTS\_TABLE\_TAG, "VAL\_B %d\n", heart\_rate\_handle\_table[IDX\_CHAR\_VAL\_B]);
if(heart_rate_handle_table[IDX_CHAR_VAL_B] == param->read.handle){
int thread;
float T = 0;
float H = 0;
char th_data[20];
thread = SHT2X\_THMeasure(I2C_MASTER_NUM);
if(thread == ESP_ERR_TIMEOUT){}
else{
T = (getTemperature()/100.0);
H = (getHumidity()/100.0);
}
sprintf(th_data,"tem:%.2f , hum:%.2f",T,H);
esp\_ble\_gatts\_set\_attr\_value(param->read.handle,sizeof(th_data),(uint8\_t\*)th_data);
}
break;
温湿度的逻辑不是一定得写在这里，程序任何地方都可以。需要连续读取2才才能正确的读到实时数据。
请看下面详细说明。
再次说明： ESP_GATTS_READ_EVT 事件
这里要先再次说明一个问题，就是回调函数中断的事件，我们这个 ESP_GATTS_READ_EVT 事件。
ESP_GATTS_READ_EVT 事件，回调函数的事件，是在事件发生之后。回调函数中的事件都是在事件发生了，才会触发的！
READ 读取的数据不是靠回调函数里面写逻辑给的数据，而是一直存在的 characteristic 的 value 值。 事件只是告诉你有读事件发生！
改变 characteristic 的 value 值的逻辑，可以在程序中任意地方修改，手机读取时候只取当时的 characteristic 的 value 值。
在上一篇博文
.
回到我们上面给出的代码要注意的地方：
1、 是用上面的方式，需要在下一次读取的时候才能读到上一次温湿度的值，如果需要实时数据，可以采取连续读取2次的方式（下文有优化代码）；
这个是一个逻辑问题，就是如何传输实时数据，比如可以另外创建一个任务，不停的周期性读取温湿度数据，放入characteristic 的 value 中。 那么每次 READ 就可以直接读取到最新的 温湿度数据。
2、还是需要注意示例中 value 的长度不能操作 20 字节（我们上一篇文章测试的结果）；
在上面程序中使用了组合字符串的 sprintf 函数，注意长度不能过长。
2.3 功能测试
我们完成上述代码，测试一下。
记得添加了新的组件，最好是make clean 一下，这里就是清除一下编译，重新编译。
烧录测试：
数据传输成功！
再次说明这个数据逻辑问题，可以自行处理，我这里计划读取实时数据时候连续读取2次，取第2次的数据。
2.4 代码优化
本来想着让大家自己测试的，后来想想这种连续读取2次确实不太妥当，干脆自己改个，反正简单：
就是新建一个任务，如下图：
READ 事件中可以声明都不用做：
本以为没问题，没想到= =！
连接的时候就出问题了，确实不太明白：
后来考虑了一下，我直接在手机与设备连接上了以后再创建任务，断开了之后再删除任务不是挺好的？
于是改了一下任务创建的位置：
在 GATT 回调函数，找到设备连接上的事件，进行对应的修改（图中有点问题，下文有修改说明）：
感觉可以，测试一下：
OK！ 第一次就是读到已经更新过的值！
但是上面的代码 还是有个问题，就是断开链接删除任务的时候会出错，上面犯了一个错误，vTaskDelete() 的参数应该是任务句柄，我在创建任务的时候没有给任务句柄。
具体原因可以查看我的FreeRTOS 博文:
FreeRTOS记录（二、FreeRTOS任务API认识和源码简析）
所以代码还是得修改一下，如下图：
.
❤️ 到这里，我们成功实现了手机通过蓝牙实时读取开发板的温湿度数据！
额外说明：
这个地方还是得说一下，我通过创建任务的的方式可以读取实时数据，但是我多次测试下来，有时候还是会出问题，在连接的时候有可能重启，但是因为会立即重启恢复，所以到不影响使用测试。
还有一个就是设置的 THread 任务栈太小了，后来把任务放到 2048 ，就没有栈溢出的问题。
出问题的情况就是 THread 任务，如果任务时正常创建，然后手动断开，都没有问题，只有在连接过后，也没有手动断开，过了很长一段时间可能会出现。
猜测原因：估计就是在没有正常连接的时候不应该对 characteristic 的 value 进行修改操作（后面知道原因再来更新说明）。
三、控制部分
控制部分我们的目标是通过手机控制板载的 SK6812全彩RGB 灯。
3.1 添加LED驱动组件
首先还是LED驱动的组件添加，上面我们延时了通过标准架构方式添加组件，在熟悉组件的基础之上，我们可以直接把文件复制过来。
复制过来，我们得做个基础的测试：
具体的使用方式可以查看专栏中的博文《ESP32-C3入门教程 基础篇（五、RMT应用 — 控制 SK6812全彩RGB 灯）》，在这个工程中：
做个简单的测试，在我们上面的温湿度读取任务中，切换一下灯的状态：
上面给出的代码：
1、 一旦手机与开发板建立蓝牙连接，LED灯红绿蓝三色切换；
