Echarts 快速入门折线图

这里，我们以设置颜色（color）、线宽（width）和折线类型（type）为例说明。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: {

data: [1, 2, 3, 4, 5, 6],

type: “line”,

lineStyle: {

normal: {

color: “red”,

width: 3,

type: “dashed”,

},

},

},

};

数据点样式

数据点的样式可以通过 series.itemStyle 指定填充颜色（color）、描边颜色（borderColor）、描边宽度（borderWidth）、描边类型（borderType）、阴影（shadowColor）、不透明度（opacity）等。

案例：

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: {

data: [1, 2, 3, 4, 5, 6],

type: “line”,

lineStyle: {

normal: {

opacity: 0,

},

},

},

};

在数据点处显示数值

---

在系列中，这数据点的标签通过 series.label 属性指定。

如果将 label 下的 show 指定为true，则表示该数值默认时就显示；

如果为 false，而 series.emphasis.label.show 为 true，则表示只有在鼠标移动到该数据时，才显示数值。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: {

data: [1, 2, 3, 4, 5, 6],

type: “line”,

label: {

show: false,

position: “top”,

textStyle: {

fontSize: 20,

},

},

emphasis: {

label: {

show: true,

},

},

},

};

空数据

---

在一个系列中，可能一个横坐标对应的取值是“空”的，将其设为 0 有时并不能满足我们的期望–空数据不应被其左右的数据连接。

在 ECharts 中，我们使用字符串 '-' 表示空数据，这对其他系列的数据也是适用的。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: {

data: [1, 2, ‘-’, 4, 5, 6],

type: “line”,

},

};

---

堆叠折线图

====================================================================

与堆叠柱状图类似，堆叠折线图也是用系列的 stack 设置哪些系列堆叠在一起。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: [

{

data: [1, 2, 3, 4, 5, 10],

type: “line”,

stack: “x”,

},

{

data: [6, 5, 4, 3, 2, 1],

type: “line”,

stack: “x”,

},

],

};

但是不同的是，如果不加说明的话，我们很难判断出这是一个堆叠折线图，还是一个普通的折线图。

所以，对于堆叠折线图而言，一般建议使用区域填充色以表明堆叠的情况。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: [

{

data: [1, 2, 3, 4, 5, 10],

type: “line”,

stack: “x”,

areaStyle: {},

},

{

data: [6, 5, 4, 3, 2, 1],

type: “line”,

stack: “x”,

areaStyle: {},

},

],

};

---

区域面积图

====================================================================

当然你也可以不堆叠，这样更适合对比

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: [

{

data: [1, 2, 3, 4, 5, 10],

type: “line”,

stack: “x”,

},

{

data: [6, 5, 4, 3, 2, 1],

type: “line”,

stack: “y”,

},

],

};

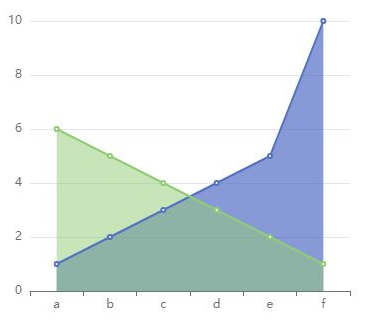

区域面积图将折线到坐标轴的空间设置背景色，用区域面积表达数据。

相比普通的折线图，区域面积图的视觉效果更加饱满丰富，在系列不多的场景下尤其适用。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: [

{

data: [1, 2, 3, 4, 5, 10],

type: “line”,

areaStyle: {},

},

{

data: [6, 5, 4, 3, 2, 1],

type: “line”,

areaStyle: {

opacity: 0.5,

},

},

],

};

通过 areaStyle 设置折线图的填充区域样式，将其设为为 {} 表示使用默认样式，即使用系列的颜色以半透明的方式填充区域。

如果想指定特定的样式，可以通过设置 areaStyle 下的配置项覆盖，如第二个系列将填充区域的颜色设为不透明度为 0.5 的黄色。

除了opacity之外还可以通过调整color中的```rgba``颜色的透明度实现

---

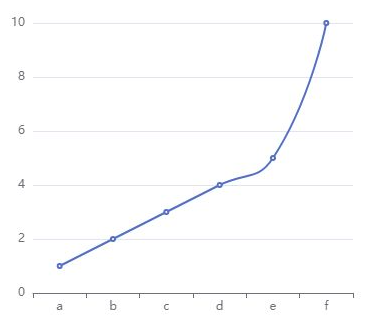

平滑曲线图

====================================================================

平滑曲线图也是折线图的一种变形，这种更柔和的样式也是一种不错的视觉选择。使用时，只需要将折线图系列的 smooth 属性设置为 true 即可。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: [

{

data: [1, 2, 3, 4, 5, 10],

type: “line”,

smooth: true,

},

],

};

---

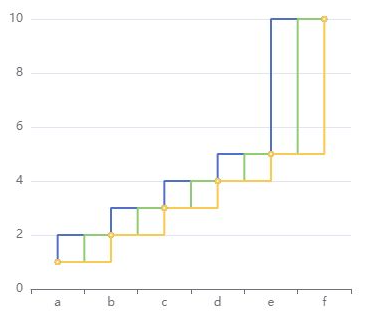

阶梯线图

===================================================================

阶梯线图又称方波图，它使用水平和垂直的线来连接两个数据点，而普通折线图则直接将两个点连接起来。

阶梯线图能够很好地表达数据的突变。

在 ECharts 中，系列的 step 属性用来表征阶梯线图的连接类型，它共有三种取值：'start'、'middle' 和 'end'，分别表示在当前点，当前点与下个点的中间点，下个点拐弯。

option = {

xAxis: {

data: [“a”, “b”, “c”, “d”, “e”, “f”],

},

yAxis: {},

series: [

{

data: [1, 2, 3, 4, 5, 10],

type: “line”,

step: “start”,

smooth: true,

},

{

data: [1, 2, 3, 4, 5, 10],

type: “line”,

step: “middle”,

smooth: true,

},
