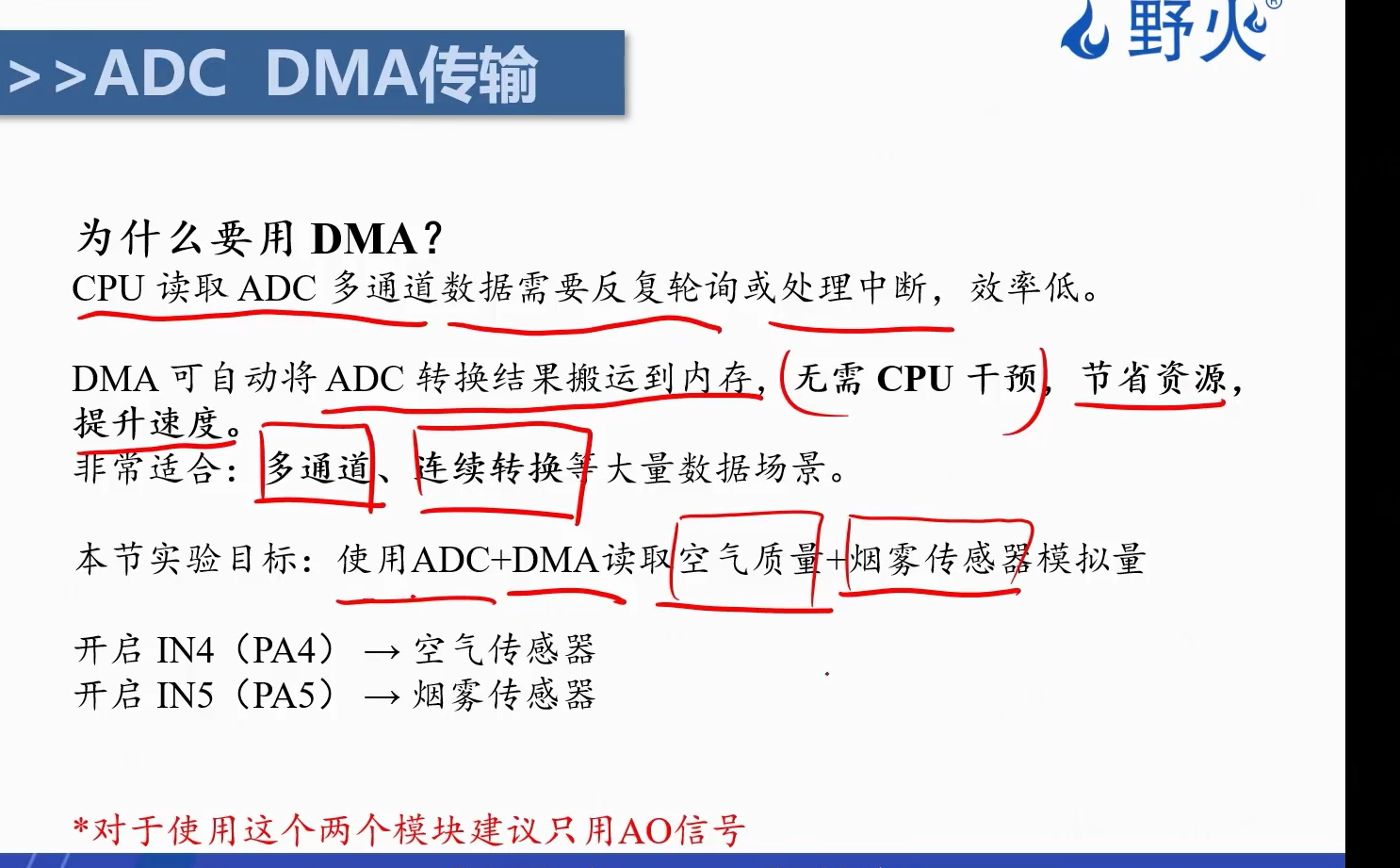

一.为什么使用DMA

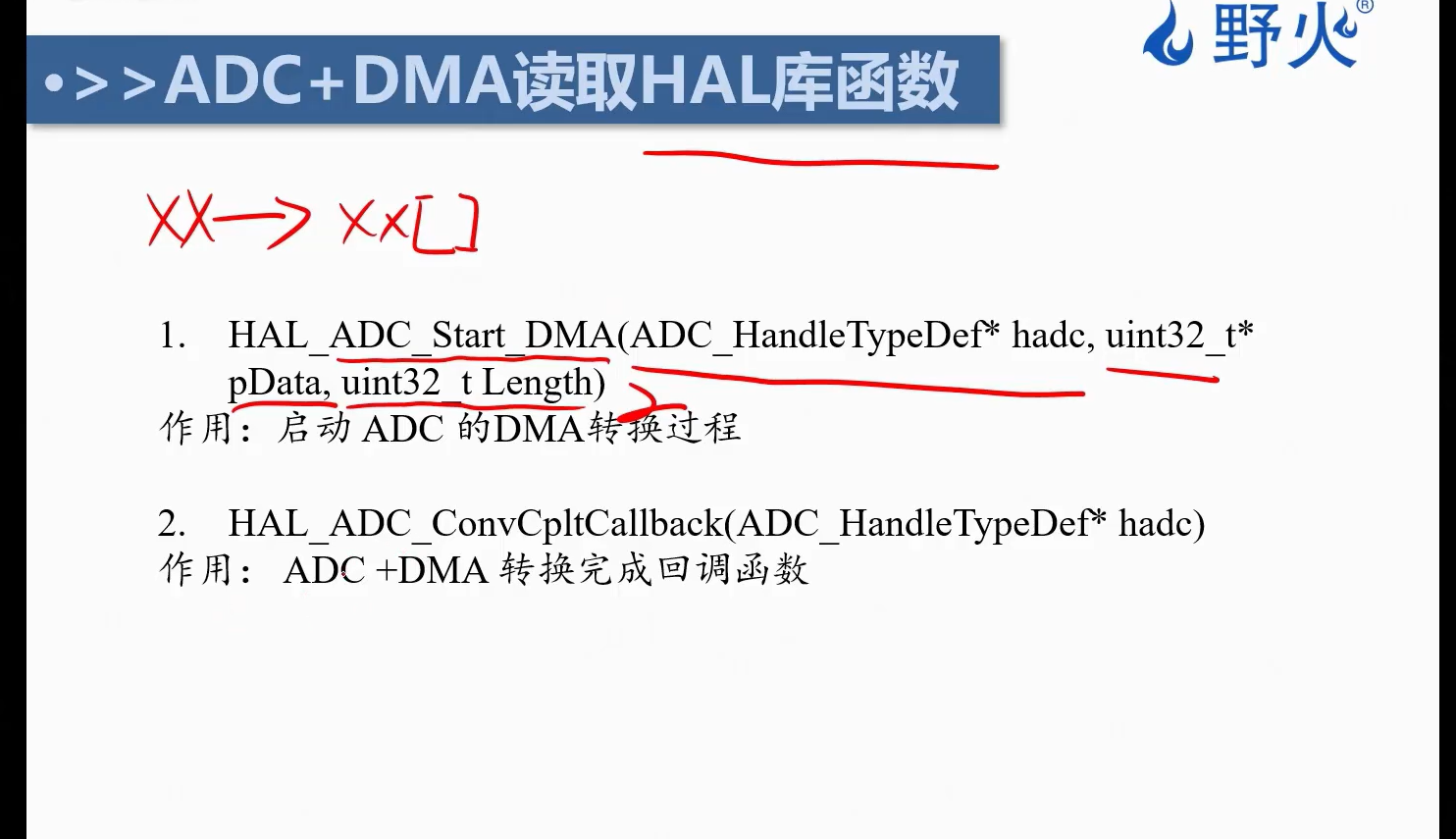

二. 相关的函数api

三.代码的实现

1. 定义全局变量
/* USER CODE BEGIN PV */
uint32_t adc_val[2]; //存储adc数值
float voltage[2]; //存储电压值
/* USER CODE END PV */


2. 首先在main函数进行adc的校准
/* USER CODE BEGIN 2 */

  HAL_ADCEx_Calibration_Start(&hadc1); //进行adc校准
/* USER CODE END 2 */

3. 在while函数里面进行dma的配置
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    HAL_ADC_Start_DMA(&hadc1,adc_val, 2); //开启adc dma转换
    /* USER CODE END WHILE */
    HAL_Delay(500); //延时0.5s
    /* USER CODE BEGIN 3 */
  }

4.完成回调函数的编写，以及重定向的函数


void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
   ADC_Hander(hadc);
}

void ADC_Hander(ADC_HandleTypeDef* hadc){
  if(hadc->Instance == ADC1)
  {

    voltage[0] = (float)adc_val[0] * 3.3f / 4095;
    voltage[1] = (float)adc_val[1]* 3.3f / 4095;
    printf("adc_val[0] = %d, voltage[0] = %f\r\n", adc_val[0], voltage[0]);
    printf("adc_val[1] = %d, voltage[1] = %f\r\n", adc_val[1], voltage[1]);
  }
}
int fputc(int ch, FILE *f)

{

  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);

  return ch;

}
