PCB学习——51最小系统板原理图绘制

一、单片机最小系统板基础知识

        1. 单片机最小系统组成



                包含：单片机 + 晶振电路 + 复位电路

二、原理图绘制

        1. 电源电路

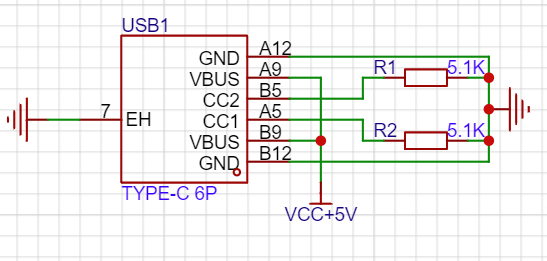

                6Pin-type-c电路：

                        CC1 CC2外接两个5.1k电阻作用：

                               1. 身份识别：表明自己为从机（耗电设备）

                               2. 连接方向检测：正反插均可

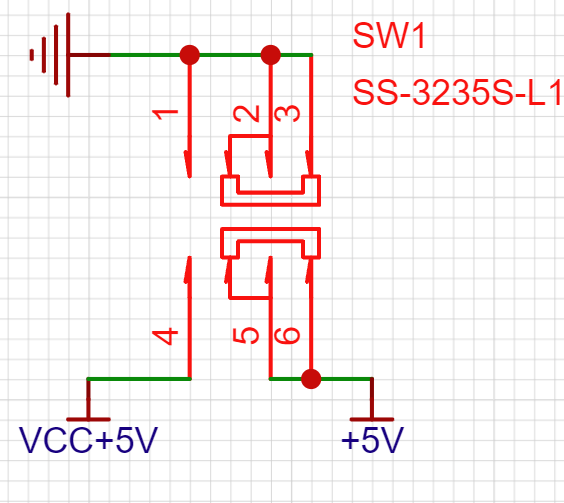

                电源供电开关电路

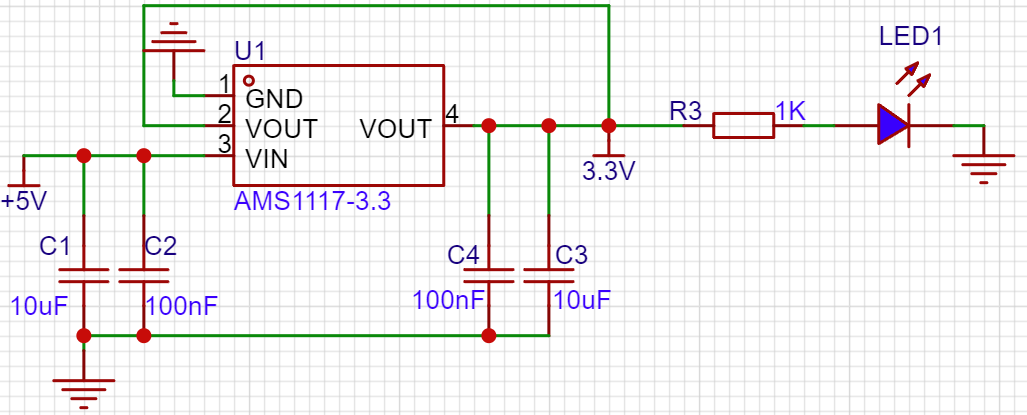

                5v转3.3v电路：使用AMS1117芯片 C1-C4均为滤波电容

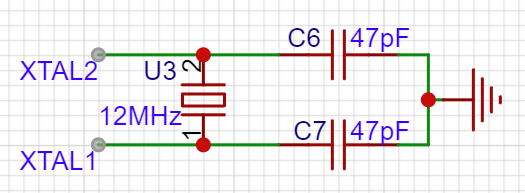

        2. 晶振电路

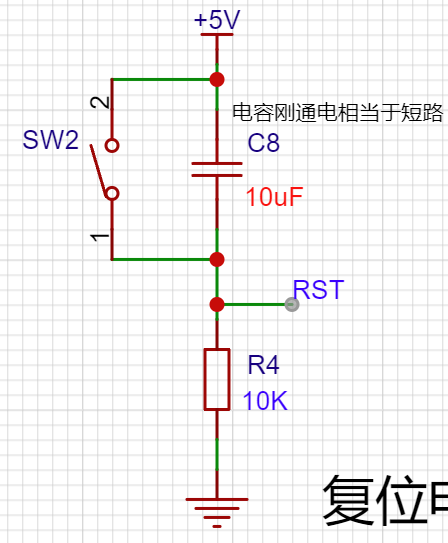

        3. 复位电路



                RST引脚为高电平时，单片机复位。

                若不加按键SW2，单片机每次上电时，电容C8被视为短路，则RST为高电平，实现单片机上电自动复位。

                加上按键后，每次按下按键，RST为高电平，单片机复位。

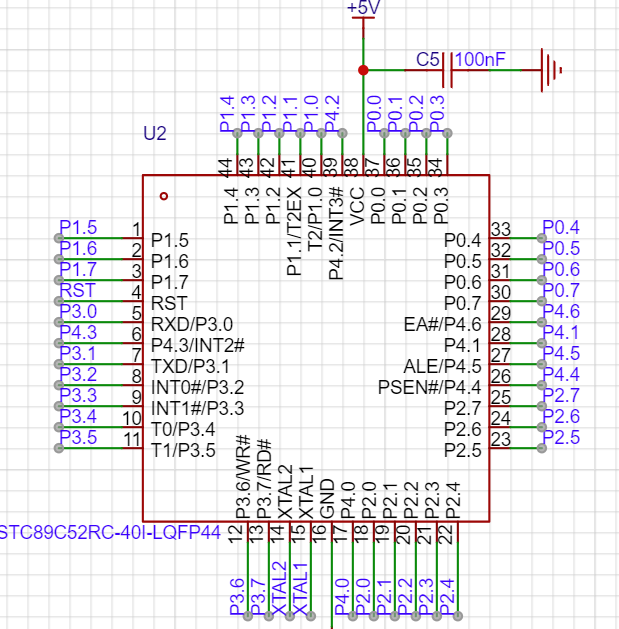

        4. STC89C52RC单片机电路



                输入电压5V，C5为电源滤波电容。

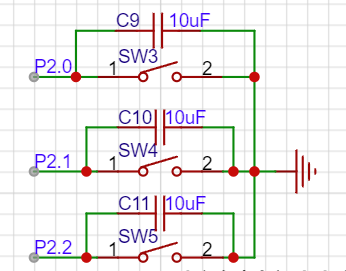

        5. 按键控制电路



                单片机引脚为低电平时检测按键按下，C9-C11用与消除按键抖动。

        6. LED灯电路



                低电平点亮，R5-R6为限流电阻。

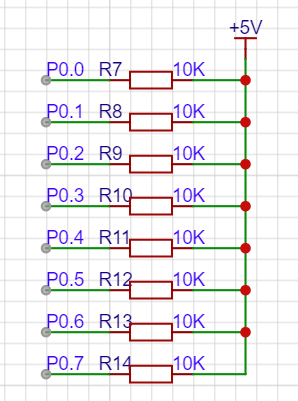

        7. P0口上拉电阻电路

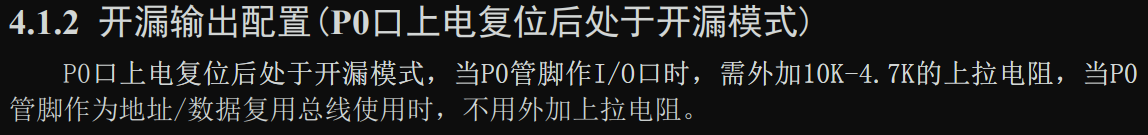

                数据手册表明当P0口作为I/O口使用时，需外接10k-4.7k上拉电阻。

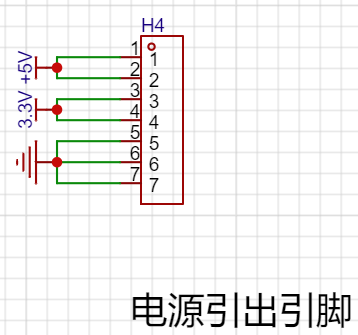

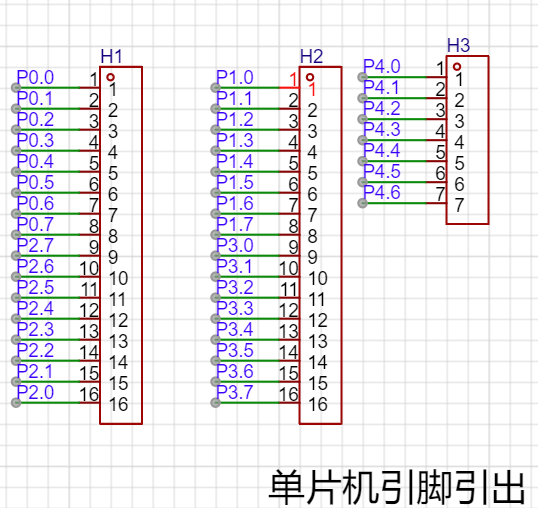

        8. 一些引脚由排针引出电路

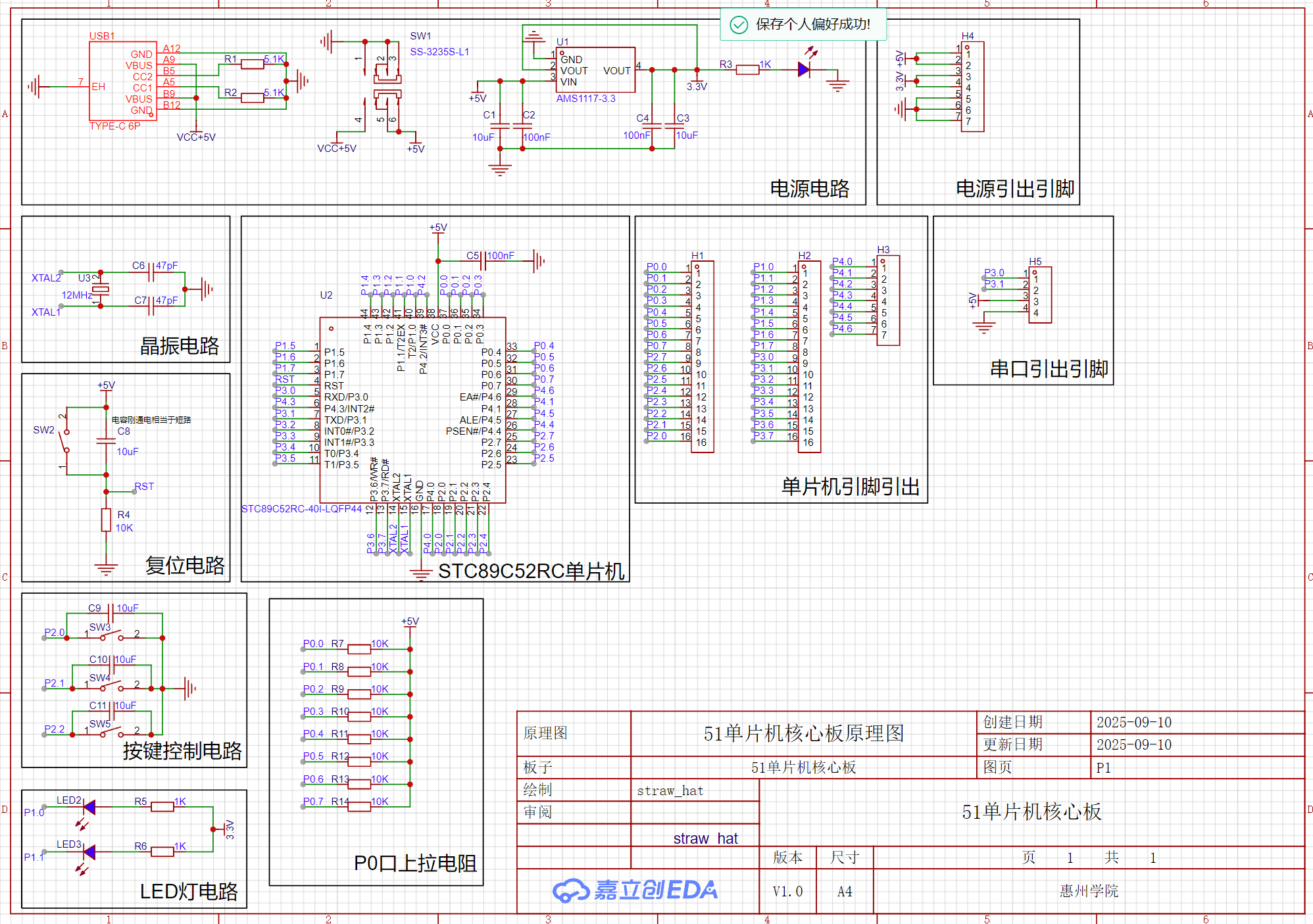

三、原理图汇总



注：本人正在学习expert实验室的pcb设计课程，此博客目的为记录学习，上述PPT均出自expert实验室。—— 2025.9.10
