模态与传输速度：

对于差分、共模、奇模、偶模这几个词语经常会弄混淆。
差分/共模，指的是两根线为一个整体所呈现出来的状态。比如，差分信号/共模信号，指的是加在差分对上的特殊信号；差分阻抗/共模阻抗，指的是差分线作为一个整体，对这个特殊信号的阻抗。

奇模/偶模，可以理解为差分对中的单线上呈现出来的状态。差分信号以奇模的方式传输，共模信号以偶模的方式传输。奇模阻抗为差分对传输差分信号时，单线的阻抗。

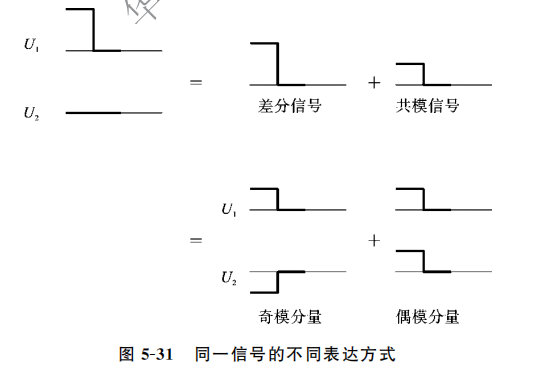

对于差分对上的同一信号，我们可以单独描述两线上面各自信号的波形；也可以描述两线作为差分对时，它们的差分信号是多少6共模信号是多少；同样的，还可以描述两线的奇模分量是多少，偶模分量是多少。如图5-31所示。

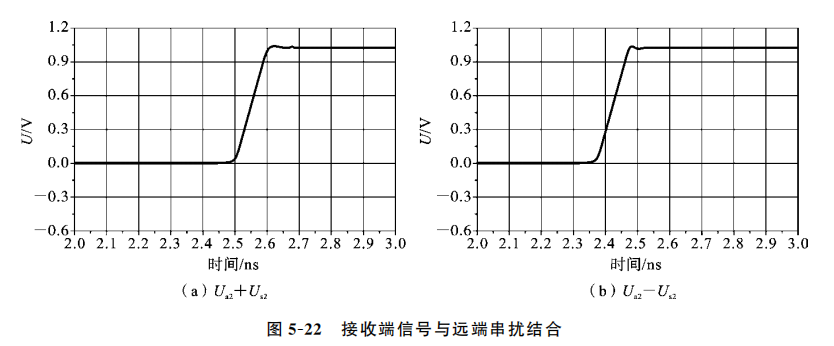

再回头看图5-22,接收信号与远端串扰相加代表的是偶模传输，接收信号与远端串扰相减代表的是奇模传输。这两种传输方式可以让信号实现无失真的传输。但是同时可以看到，奇模与偶模的传输速度并不相同，奇模传输时，上升沿在2.3 s到达，偶模传输时，上升沿在2.5s到达。也就是说，奇模的传输速度比偶模的快。

信号的传输速度根据电力线穿过介质的有效介电常数来决定，介电常数越大，信号的传输速度越慢；介电常数越小，信号的传输速度越快。

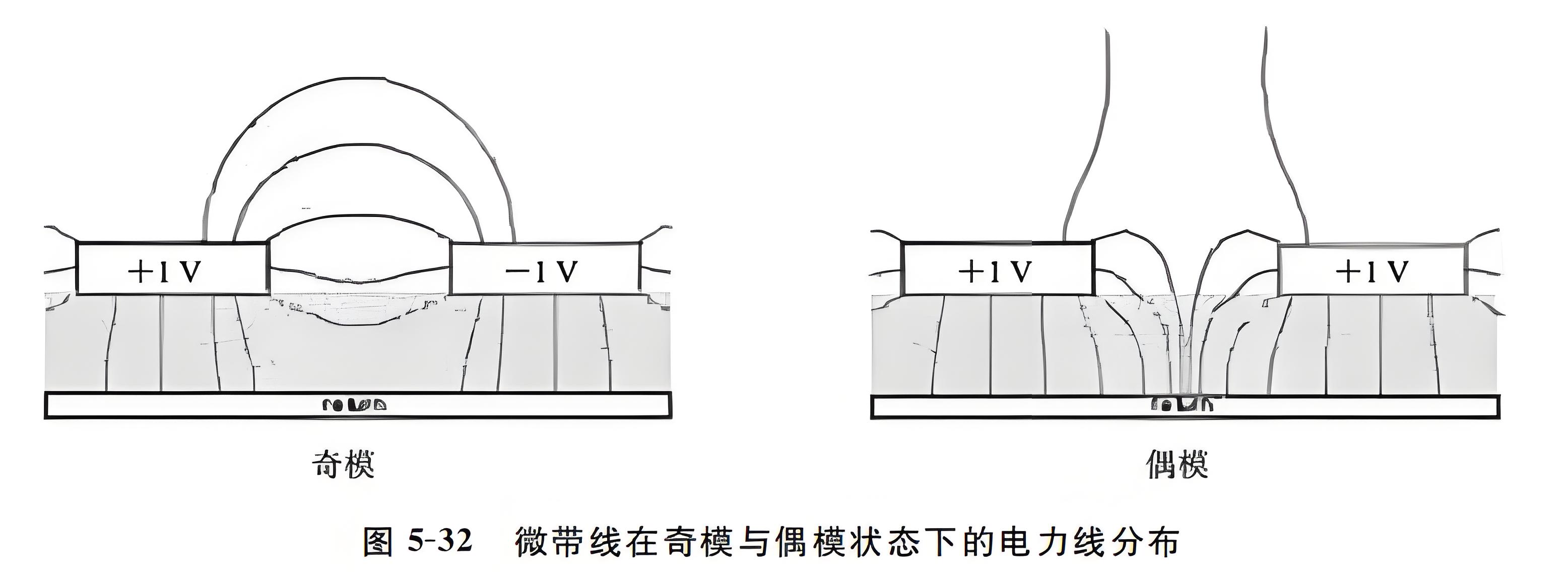

图5-32中存在明显的远端串扰，该结构为微带线，对于微带线来说，其奇模与偶模的电力线状态如图5-32所示。


奇模相对于偶模来说，更多的电场线分布在空气中，导致奇模状态的信号的等效介电常数较小，其传输速度较快。对于奇模状态的微带线来说，两线之间耦合越紧密，传输速度越快。

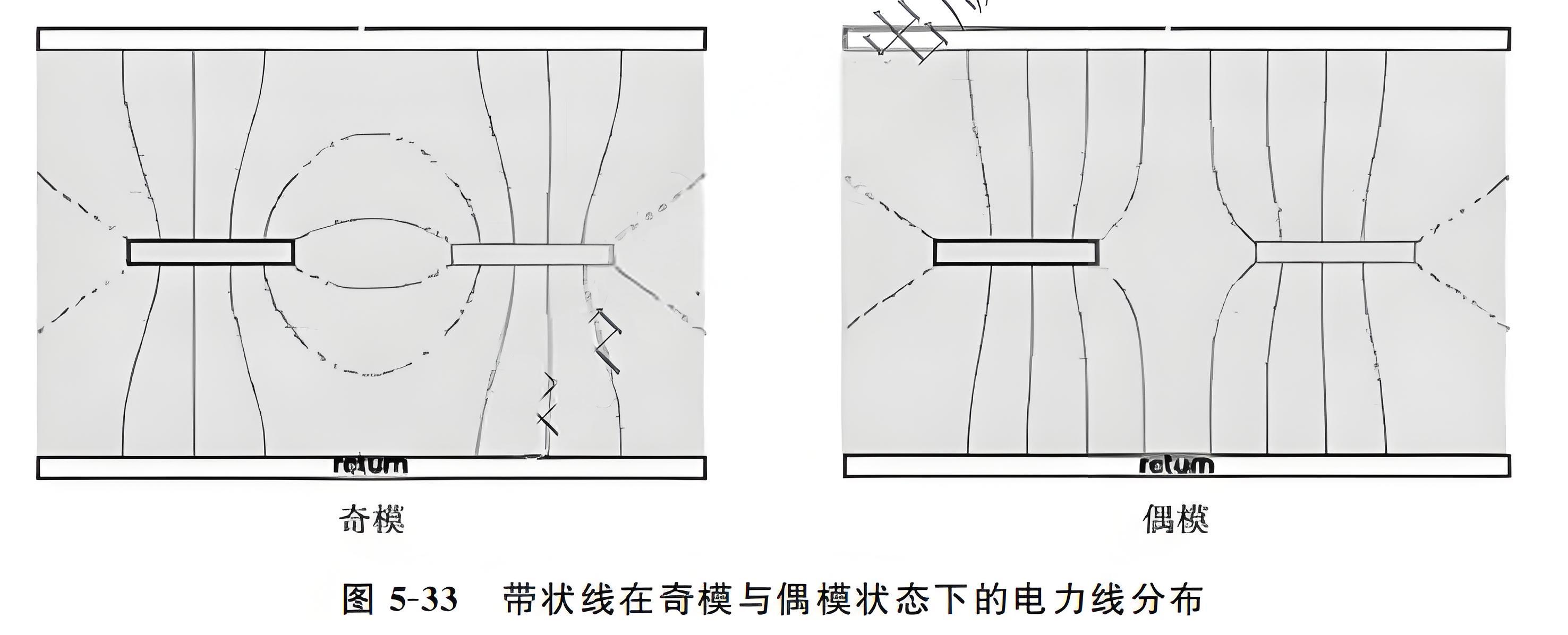

但这一特性对于理想带状线并不存在，理想带状线周围的介质是恒定的。这意味着不管电力线如何分布，其介电常数都不变，如图5-33所示。

Tips：理想带状线是不存在的，传输线周围的介电常数不可能为一个恒定值。对于带状线来说，同样要避免耦合所带来的传输速度不同的影响。不过由于这个影响实在太小，无须太担心。
