全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：↓↓↓

通过网盘分享的文件：资料分享
链接: 百度网盘请输入提取码提取码: tgnu

项目功能：

测量车内温湿度、烟雾浓度、车外光照以及下雨状况，自动调节车窗的开启和关闭。
【具体控制逻辑也可以自行修改】

1、手动模式
直接通过按钮控制窗户开启和关闭

2、自动模式
光线检测：
晚上，关闭；
白天：有雨，关闭；
无雨：如果烟雾浓度过高(烟雾>15)（抽烟）或者车内湿度太大(湿度>80)，开启；否则关闭

项目文件：

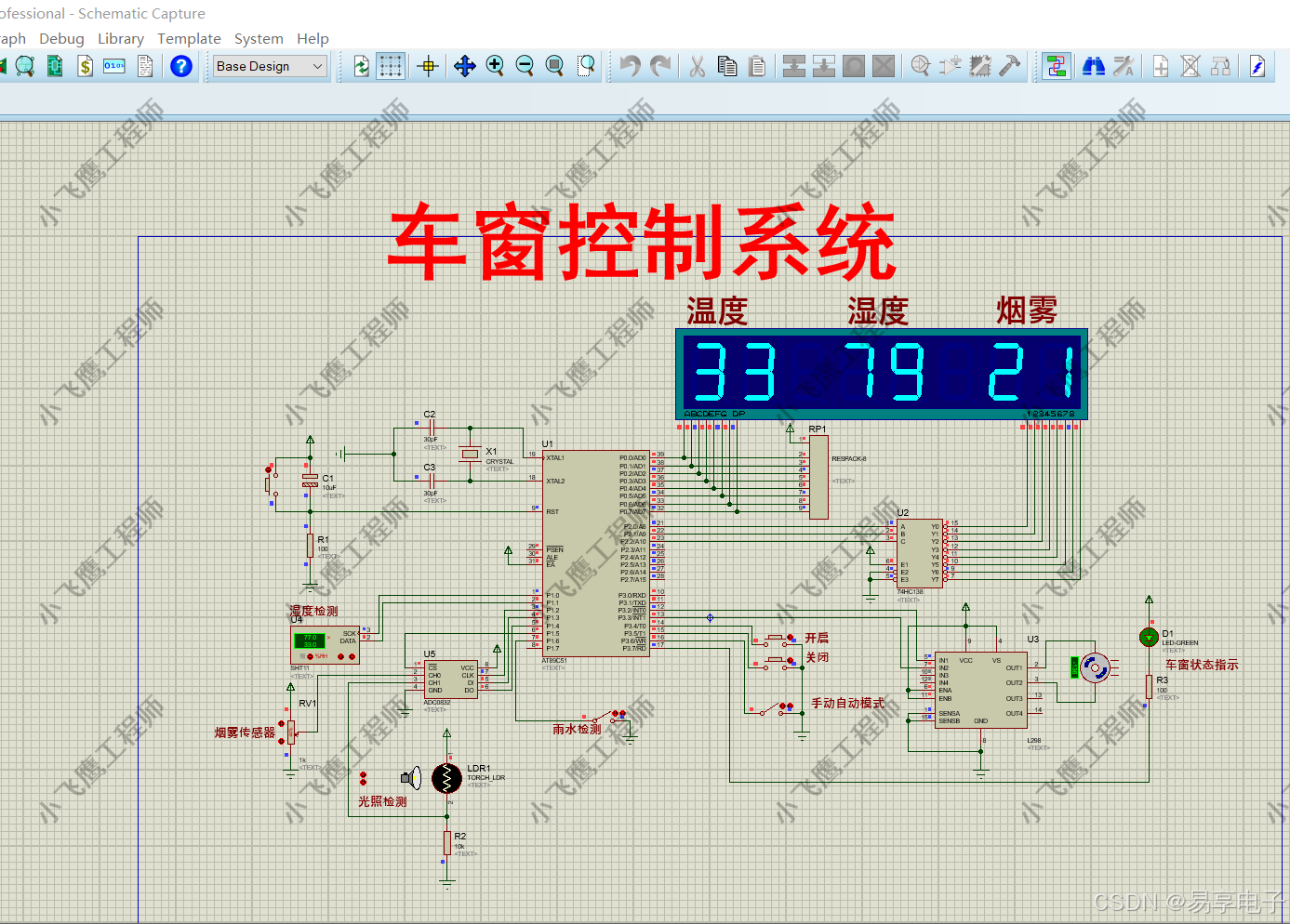

一、Proteus仿真源文件

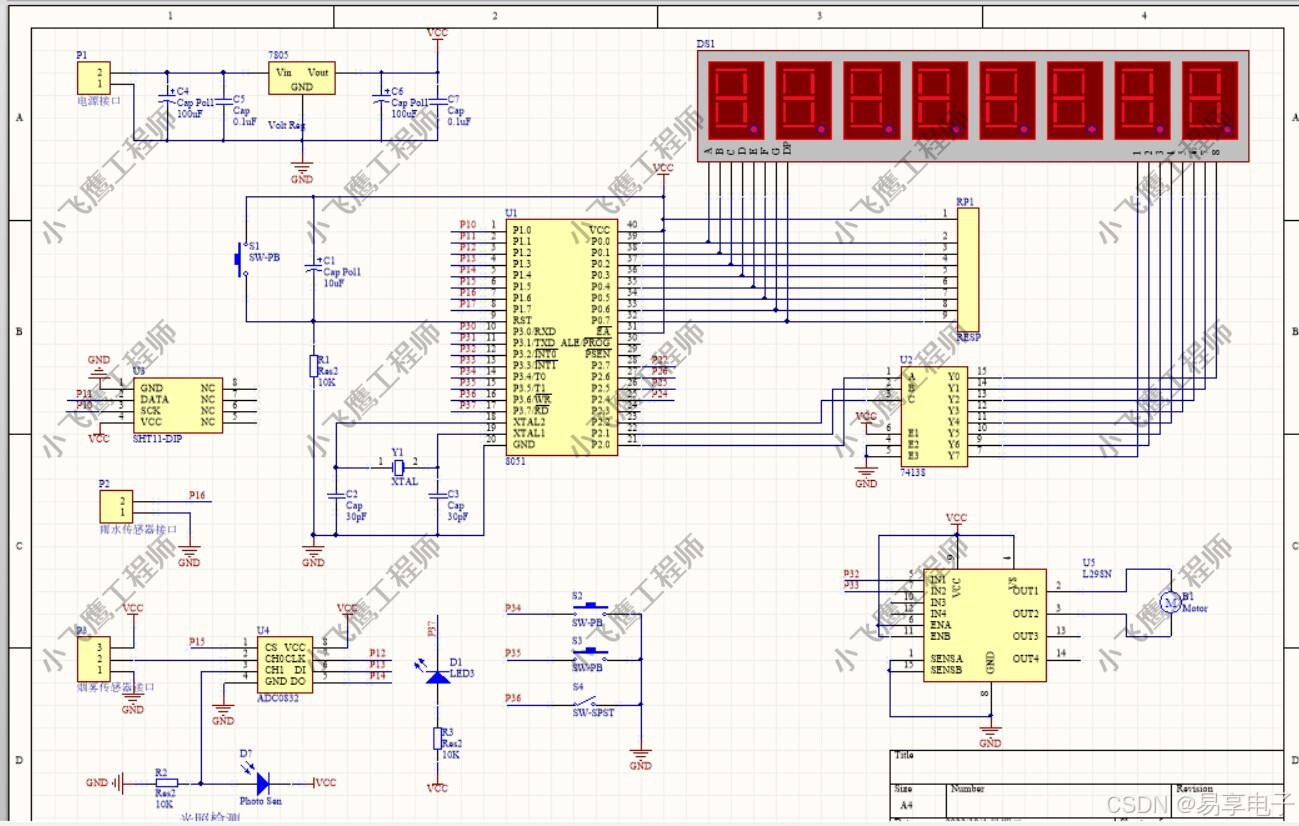

二、AD原理图文件

二、报告说明书

三、系统流程图

四、器件清单

元件	型号	数量
单片机	AT89C51	1
电容	30pf	2
电容	10uf	1
电阻	10k	2
晶振	12MHZ	1
数码管	8位共阴	1
按钮		3
译码器	74LS138	2
排阻	1k	1
驱动器	L298N	1
电机	直流	1
LED	绿色	1
电阻	100欧	1
开关		2
电位器	1k	1
光敏电阻	10k	1
传感器	SHT11	1
模数转换	ADC0832	1

五、Keil c语言程序源代码(部分)

#include "reg51.h"
#include <SHT11.h>
#include "ADC0832.h"
#define uchar unsigned char
#define uint unsigned int
sbit k1=P3^4;//按钮
sbit k2=P3^5;
sbit s1=P3^6;
sbit in=P1^6;//雨水检测
sbit out1=P3^2;//电机
sbit out2=P3^3;
sbit led=P3^7;//指示灯
//数码管编码
uchar code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
uchar yan=0,guang=0;//烟雾，光照
uchar time=0;
uchar flag=0;

//延时
void delay(uint i)
{
	while(i--);
}
//主函数
void main()
{
	uchar k=0;
	out2=0;
	TMOD|=0X01;
	TH0=0X3C;
	TL0=0XB0;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		 if((out1==0)&&(out2==1))//指示灯
		 	led=0;
		else
			led=1;
		 if(!s1)//手动模式
		 {
		 	if(!k1 && (k!=1))//开启
			{
				out1=0;
				out2=1;
				k=1;
			}
			if(!k2 &&(k!=2))//关闭
			{
				out1=1;
				out2=0;
				k=2;
			}
			if(k1 && k2)
				k=0;
		 }
		 else//自动模式
		 {
		 	if(guang<50)//夜晚
			{
				out1=1;//关闭
				out2=0;
			}
			else		//白天
			{
				if(in)//无雨
				{
					if((yan>15)||(sht_humi>80))//抽烟检测+湿度检测
					{
						out1=0;//开启
						out2=1;
					}
					else
					{
						out1=1;//关闭
						out2=0;
					}
				}
				else
				{
					out1=1;//关闭
					out2=0;
				}
			}
		 }
		 //显示
		 P0=0;
		 P2=0;
		 P0=smgduan[sht_temp/10];
		 delay(100);

		 P0=0;
		 P2=1;
		 P0=smgduan[sht_temp%10];
		 delay(100);

		 P0=0;
		 P2=3;
		 P0=smgduan[sht_humi/10];
		 delay(100);

		 P0=0;
		 P2=4;
		 P0=smgduan[sht_humi%10];
		 delay(100);

		 P0=0;
		 P2=6;
		 P0=smgduan[yan/10];
		 delay(100);

		 P0=0;
		 P2=7;
		 P0=smgduan[yan%10];
		 delay(100);
	}
}
//定时器0中断
void Timer0() interrupt 1
{
	uint i;
	if(time<10)//0.5s
		time++;
	else
	{
		time=0;
		if(flag==0)
		{
		yan=ADC(1);//烟雾检测
		i=yan;
		i=i*99/255;
		yan=i;
		}
	}
	TH0=0X3C;
	TL0=0XB0;
}
