如何将训练好的.onnx模型转换为地平线RDK x3开发板所能运行的.bin模型。

1.使用地平线x3开发手册中的算法工具链进行一个图片示例的转换。链接如下

9.2 入门指南 | RDK X3用户手册 (horizon.cc)

在进行模型转换前，请确保已在开发机的Ubuntu或Centos系统中安装完成支持 Python 3.8.x 版本的 Anaconda3 环境。如果没有安装Anaconda3的小伙伴可以参考以下链接

【详细】Ubuntu 下安装 Anaconda_ubuntu安装anaconda-CSDN博客

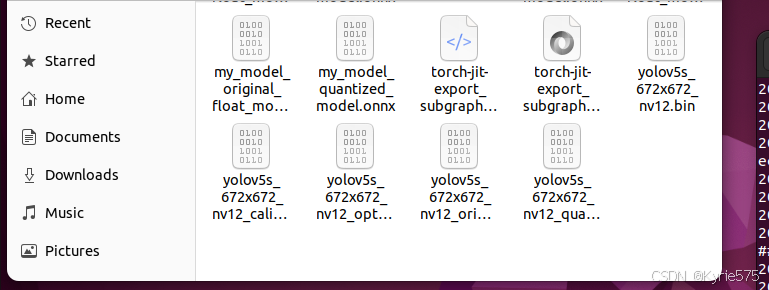

2.在进行完一个图片的模型示例后你的ubuntu应该会生成以下文件

此文件为包含图片示例模型的所有权重文件

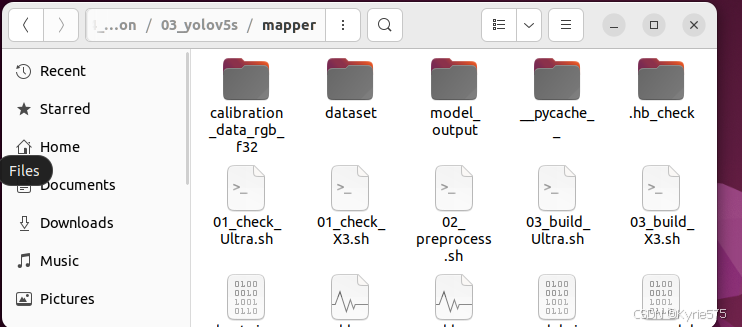

在目录yolov5s_v2.0/04_detection/03_yolov5s/mapper/下

模型转换完成后，会在 model_output 文件夹下保存模型文件和静态性能评估文件。

• torch-jit-export_subgraph_0.html # 静态性能评估文件（可读性更好）
• torch-jit-export_subgraph_0.json # 静态性能评估文件
• hb_model_modifier.log # 模型转换步骤生成日志信息
• cache.json # 缓存文件（RDK Ultra 优化等级optimize_level配置为O3场景下会自动生成）
• yolov5s_672x672_nv12.bin # 用于在地平线处理器上加载运行的模型
• yolov5s_672x672_nv12_calibrated_model.onnx # 中间过程模型文件，可用于后续模型的精度校验
• yolov5s_672x672_nv12_optimized_float_model.onnx # 中间过程模型文件，可用于后续模型的精度校验
• yolov5s_672x672_nv12_original_float_model.onnx # 中间过程模型文件，可用于后续模型的精度校验
• yolov5s_672x672_nv12_quantized_model.onnx # 中间过程模型文件，可用于后续模型的精度校验

.bin为后缀的就是上板运行所需的模型了。

3.如何转换自己所需的模型？

①首先我们需要将训练好的.pt 模型转换为.onnx模型，因为地平线算法工具只支持.onnx类型。

这里就不过多赘述，既然会训练模型那转换应该不成问题，大家可以在csdn上搜索具体教程。

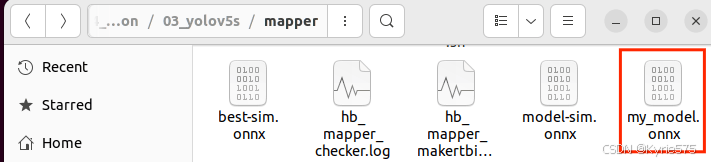

把模型拖到yolov5s_v2.0/04_detection/03_yolov5s/mapper/目录下。

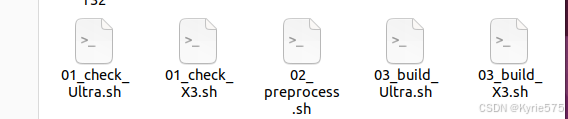

②其次我们只需要将以下几个文件的输入输出头改为自己模型文件名，再使用地平线算法工具链进行转换即可。

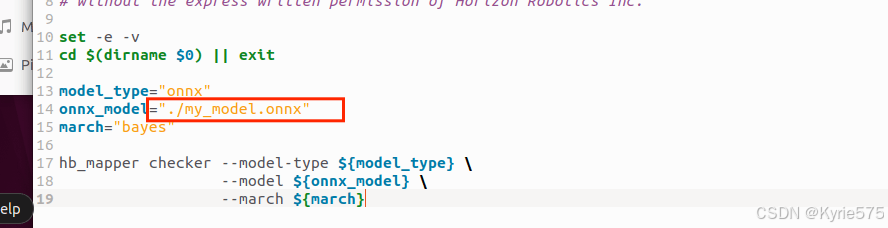

第一个没有改过点进去应该是如下名称

将文件名改为自己的模型，例如改为my_model.onnx.

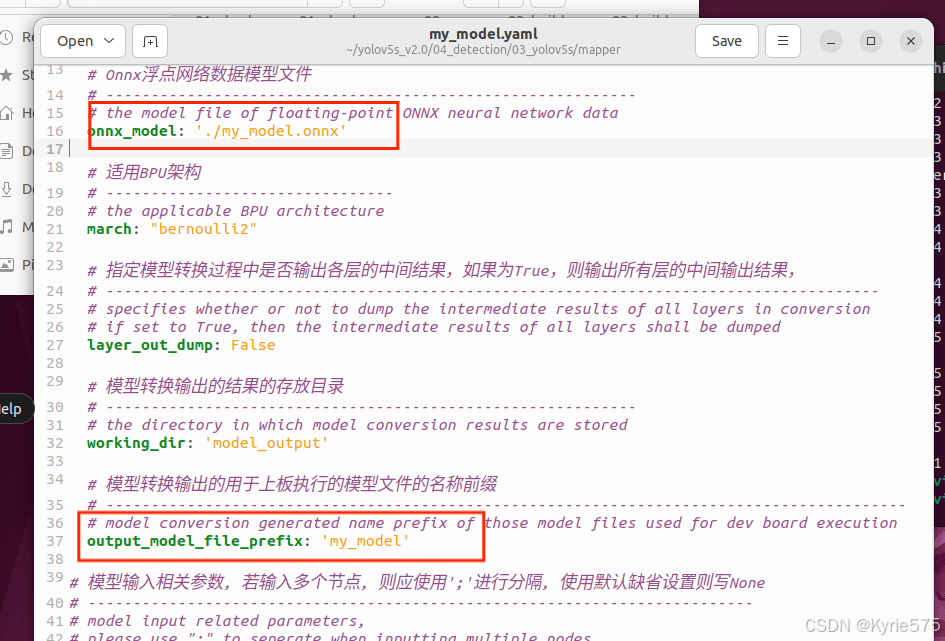

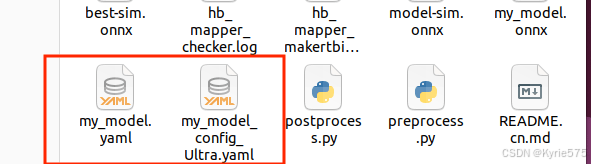

③然后我们需要将两个配置文件名改为自己所需的名称，不然模型验证时，工具链无法找到配置文件，就无法进行转换。我这里已经改过：

两个配置文件的输入输出改为自己的模型名，因为工具链是根据两个配置文件来进行转换的，不改，工具链就无法输出模型。

④接下来打开一个conda环境的进行浮点型模型检测

先进入开发机模型转换环境

source activate horizon_bpu

检测模型

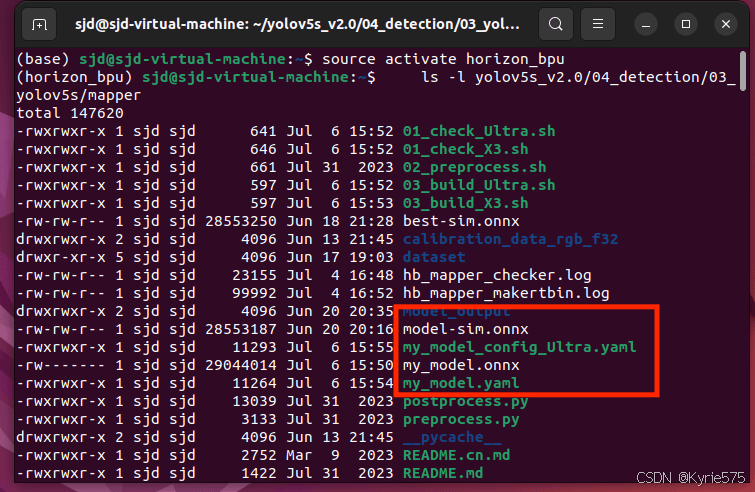

ls -l yolov5s_v2.0/04_detection/03_yolov5s/mapper

命令执行完毕后，若出现以下日志，说明模型已准备完成：

模型验证

进入浮点模型转换目录

cd yolov5s_v2.0/04_detection/03_yolov5s/mapper

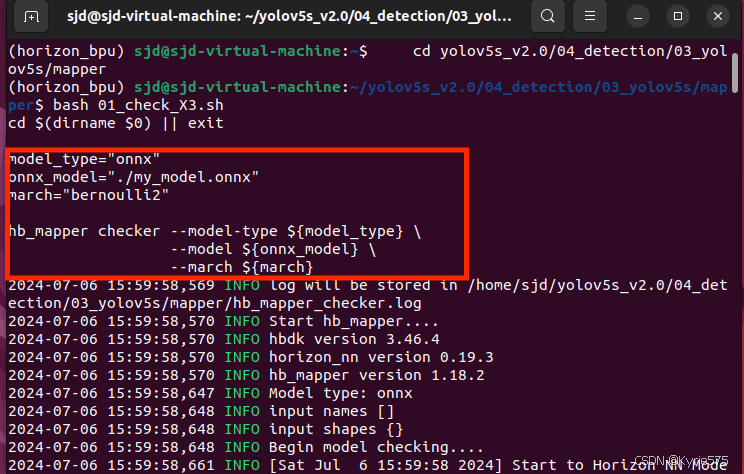

    #确认模型结构及算子是否支持，并提供每个算子执行硬件的分配情况（BPU/CPU），RDK X3 执行脚本：01_check_X3.sh ； RDK Ultra 执行脚本：01_check_Ultra.sh


bash 01_check_X3.sh

如果报错请检查配置文件和验证文件的输入输出是否替换成功。

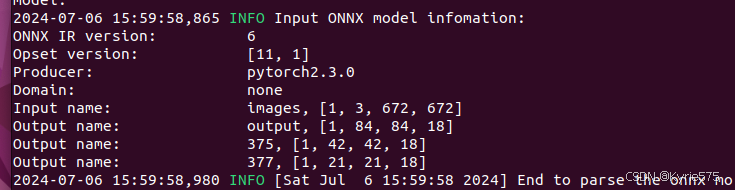

 这里大家需要注意下，运行的过程中会有模型的输出结构信息，需要记录下来，上板我们的后处理需要根据这里进行一定的调整和修改，672*672分辨率，二分类的模型特征输出如下：

模型转换

进行校准数据预处理

    bash 02_preprocess.sh

出现以下日志信息无报错则预处理成功

模型转换

bash 03_build_X3.sh

命令执行完出现以下信息则转换成功

转换成功后我们可在yolov5s_v2.0/04_detection/03_yolov5s/mapper/目录下找到

转换后生成的.bin模型以及其他权重文件都在此文件下

我们所需的.bin模型就成功转换出来了，根据手册再进行上板运行。

第一次写博客，有问题的地方大家可以在评论区提出来，欢迎大家讨论。这篇博客是针对地平线智能车竞赛的，希望可以帮助到大家。谢谢观看!!!
