从STM32最小系统入门嵌入式的学习记录（USART,I2C,SPI通信）

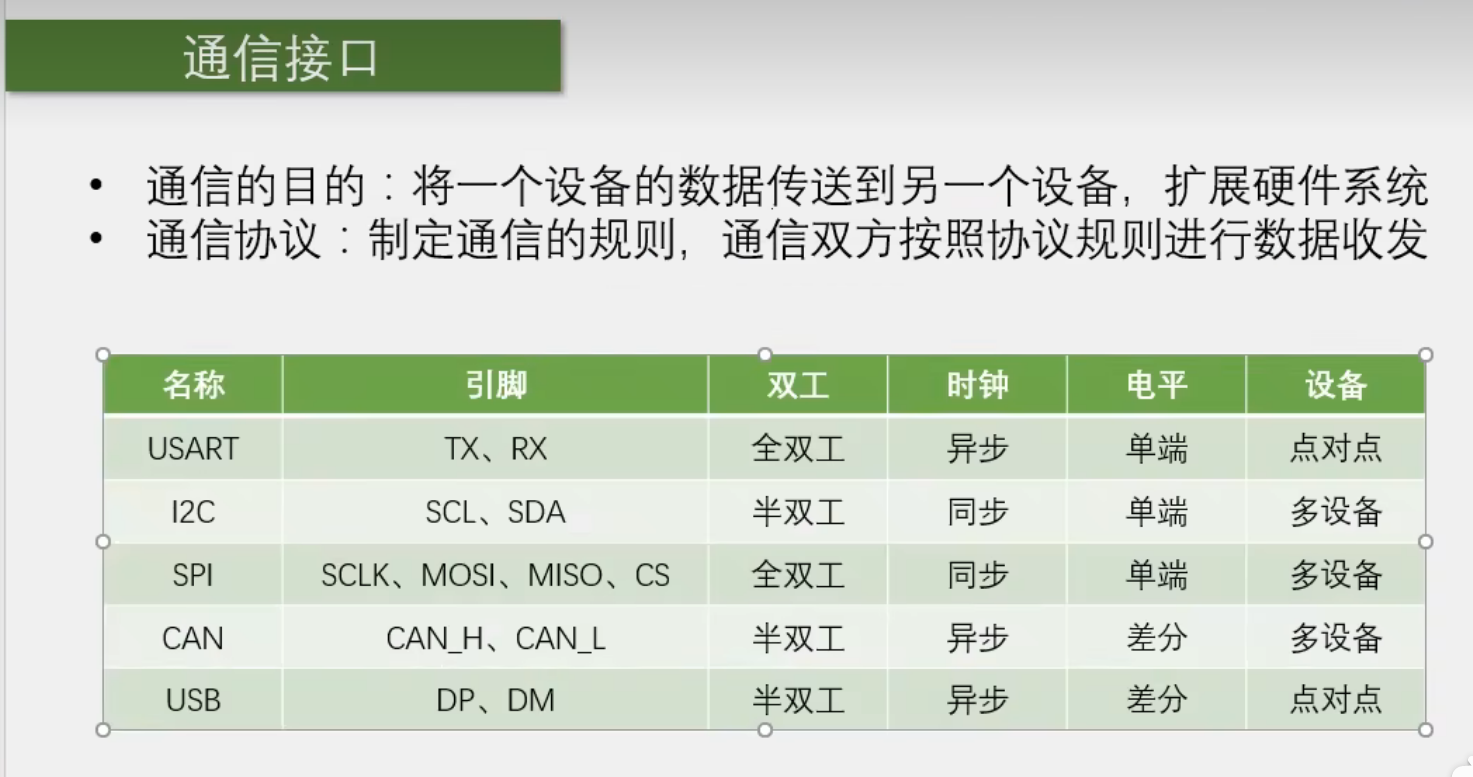

常见通信协议

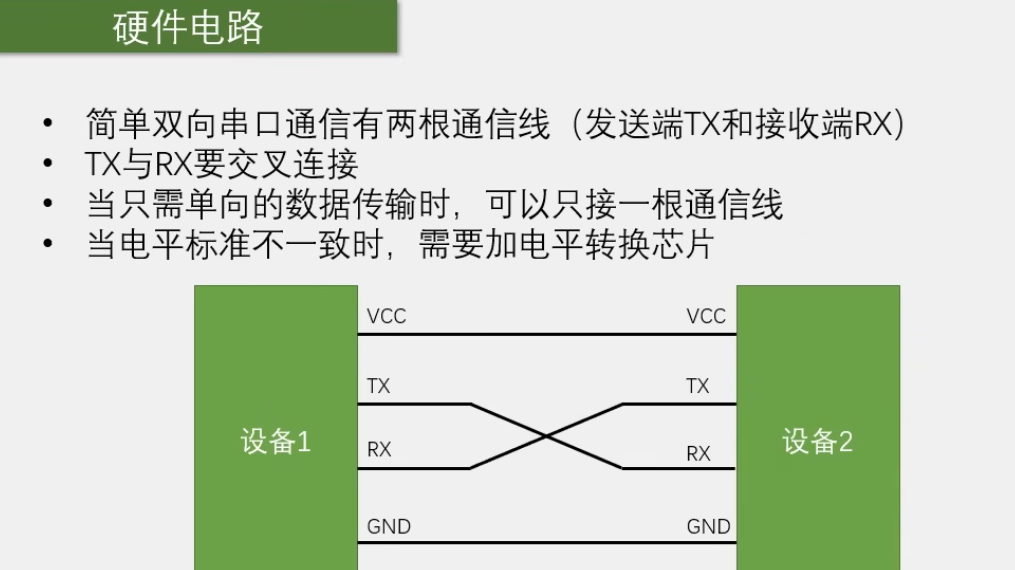

单端通信的双方需要共地，将GND连在一起

 USART：USART（通用同步 / 异步收发传输器）是 UART（通用异步收发传输器）的增强版本，UART 只支持异步通信，而 USART 既支持异步也支持同步通信。以下是常见引脚及其意义：

• TX（Transmit）/TXD
  • 功能：数据发送引脚，用于将微控制器内部的数据发送到外部设备。在异步通信中，数据以串行方式一位一位地通过该引脚输出。例如，当 STM32 要将传感器采集的数据发送给计算机时，数据就从 TX 引脚输出。

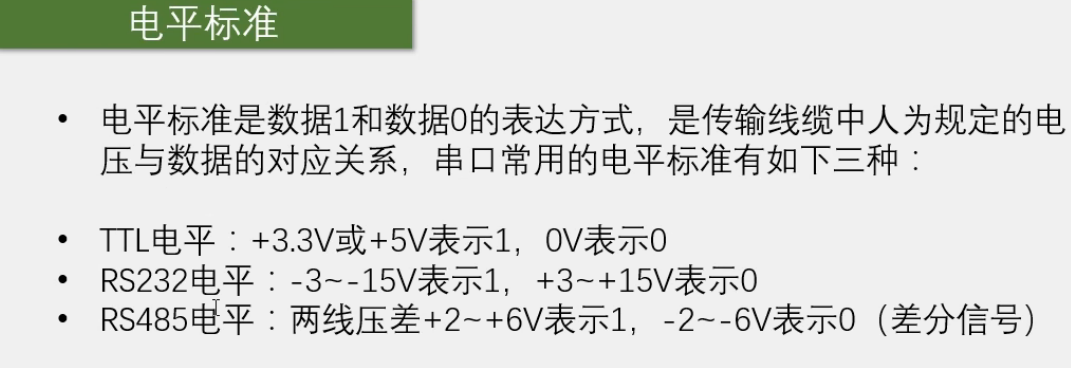

  • 电平特性：通常为 TTL 电平，如果要与计算机等设备通信，可能需要通过 USB 转 TTL 模块将 TTL 电平转换为 RS - 232 电平。
• RX（Receive）/RXD
  • 功能：数据接收引脚，用于接收外部设备发送过来的数据。外部设备的数据以串行方式通过该引脚输入到微控制器内部。比如计算机向 STM32 发送控制指令时，指令数据就从 RX 引脚进入 STM32。
  • 电平特性：同样为 TTL 电平，接收时也需要考虑与外部设备电平的匹配问题。
• SCLK（仅 USART 同步模式使用）
  • 功能：同步时钟信号引脚，在同步通信模式下，主设备通过该引脚向从设备提供时钟信号，以确保数据传输的同步性。主设备和从设备根据这个时钟信号来协调数据的发送和接收。
  • 电平特性：与系统的逻辑电平一致，一般为 TTL 电平。

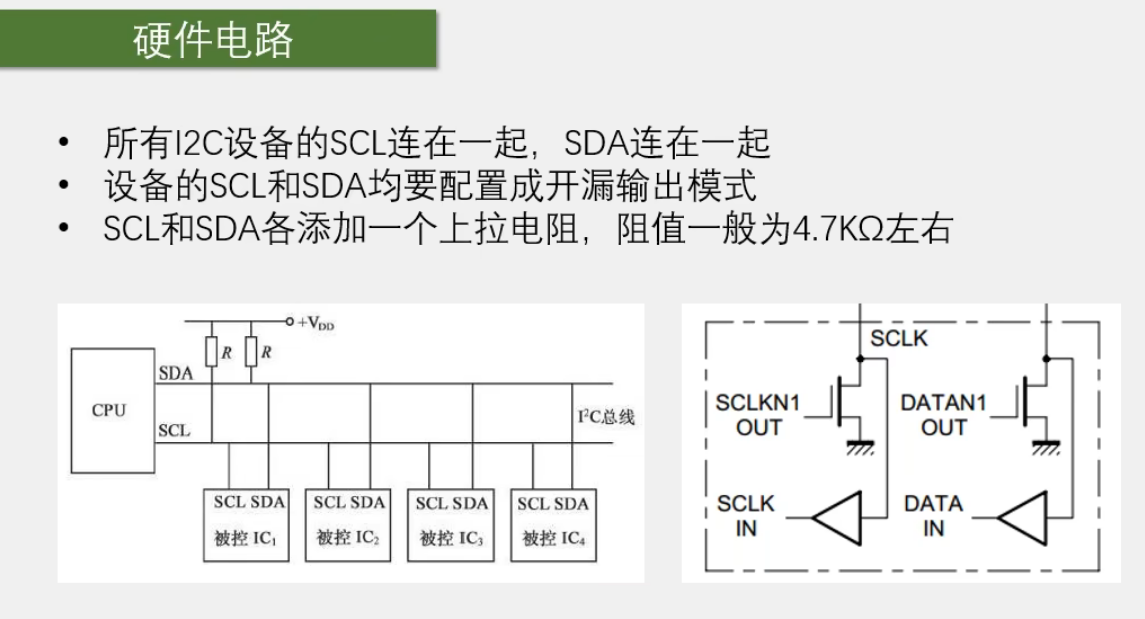

I2C：I2C（Inter - Integrated Circuit）是一种串行通信协议，使用两根线进行通信

• SCL（Serial Clock Line）
  • 功能：串行时钟线，主设备通过该引脚向从设备提供时钟信号，控制数据传输的节奏。主设备在 SCL 线上产生时钟脉冲，在时钟脉冲的控制下，数据在 SDA 线上进行传输。
  • 电平特性：开漏输出，需要外接上拉电阻。
• SDA（Serial Data Line）
  • 功能：串行数据线，用于在主设备和从设备之间传输数据。在通信过程中，数据的发送和接收都通过这根线进行。主设备可以向从设备发送数据，也可以从从设备读取数据。
  • 电平特性：开漏输出，需要外接上拉电阻到电源。上拉电阻的作用是在总线空闲时将总线拉高，保证信号的正常传输。
  • 通信特点：数据传输是双向的，但同一时刻只能在一个方向上传输数据，属于半双工通信。

 SPI：SPI（Serial Peripheral Interface）是一种高速、全双工、同步的串行通信协议，通常使用四根线进行通信，各引脚意义如下：

• SCK（Serial Clock）
  • 功能：串行时钟线，由主设备产生时钟信号，为数据传输提供同步时钟。主设备和从设备根据这个时钟信号来同步数据的发送和接收。时钟信号的频率决定了数据传输的速度。
  • 电平特性：与系统的逻辑电平一致，一般为 TTL 电平。
• MOSI（Master Output Slave Input）
  • 功能：主设备输出、从设备输入引脚。主设备通过该引脚向从设备发送数据。在通信过程中，主设备将数据一位一位地通过 MOSI 线发送给从设备。
  • 电平特性：与系统的逻辑电平一致，一般为 TTL 电平。
• MISO（Master Input Slave Output）
  • 功能：主设备输入、从设备输出引脚。从设备通过该引脚向主设备返回数据。主设备在发送数据的同时，可以通过 MISO 线接收从设备返回的数据，实现全双工通信。
  • 电平特性：与系统的逻辑电平一致，一般为 TTL 电平。
• SS（Slave Select）/CS (Chip Select)
  • 功能：从设备选择引脚(ss)，也称为片选引脚(cs)。主设备通过该引脚选择要通信的从设备。当 SS /CS引脚为低电平时，表示选中对应的从设备，主设备可以与该从设备进行通信；当 SS /CS引脚为高电平时，表示未选中该从设备。
  • 电平特性：低电平有效，与系统的逻辑电平一致，一般为 TTL 电平。在一个 SPI 总线上可以连接多个从设备，通过不同的 SS 引脚来选择不同的从设备进行通信。

CAN：CAN 是一种串行通信协议，最初为汽车电子领域设计，用于高效、可靠地在多个电子控制单元（ECU）之间进行数据通信。如今，它在工业自动化、船舶、医疗设备等领域也有广泛应用。

• CAN_H 和 CAN_L
  • 功能：CAN 总线采用差分信号传输数据，CAN_H 和 CAN_L 是一对差分信号线。数据通过这两根线之间的电压差来表示，这样可以有效抵抗电磁干扰，提高通信的可靠性和传输距离。例如在汽车的复杂电磁环境中，差分信号能保证数据准确传输。
  • 电平特性：CAN_H 和 CAN_L 的电压差决定了总线的逻辑状态。隐性状态（逻辑 1）时，CAN_H 和 CAN_L 的电压差接近 0V；显性状态（逻辑 0）时，CAN_H 的电压比 CAN_L 高约 2V 左右。
• VCC
  • 功能：为 CAN 收发器提供电源。确保收发器正常工作，不同的 CAN 收发器对电源电压的要求可能不同，常见的有 3.3V 或 5V。
  • 电平特性：电压值需符合收发器的规格要求，要保证电源的稳定性，否则可能影响通信质量。
• GND
  • 功能：接地引脚，为整个 CAN 通信系统提供参考电位，保证信号的稳定传输。如果接地不良，可能会引入噪声干扰，导致通信错误。

USB：USB 是一种广泛应用的通用串行总线标准，具有高速、易用、支持热插拔等特点，用于连接计算机和各种外部设备，如鼠标、键盘、打印机、移动硬盘等。

• VCC
  • 功能：为 USB 设备提供电源。USB 接口通常可以提供 5V 的电源电压，为一些小型设备（如 USB 风扇、USB 小台灯等）供电。
  • 电平特性：标准电压为 5V，电压波动范围一般在规定的公差范围内，以保证设备的正常工作。
• GND
  • 功能：接地引脚，为 USB 通信提供参考电位，确保信号的稳定传输。同时，它也起到了电气安全的作用，防止设备因静电等原因损坏。
• D+ 和 D -    正端（Data Positive，DP）和负端（Data Negative，DM）
  • 功能：USB 采用差分信号进行数据传输，D+ 和 D - 是一对差分信号线。数据通过这两根线之间的电压差来表示。在 USB 1.1 和 USB 2.0 中，高速模式下通过 D+ 和 D - 的电压变化来传输数据；在 USB 3.0 及以上标准中，除了 D+ 和 D - 外，还增加了额外的信号线以提高传输速率。
  • 电平特性：在 USB 2.0 全速模式下，逻辑 0 和逻辑 1 由 D+ 和 D - 之间的电压差来区分。在空闲状态下，D+ 和 D - 都处于低电平；在数据传输时，通过不同的电压组合来表示不同的逻辑状态。
• ID（仅适用于 USB OTG 设备）
  • 功能：用于区分 USB OTG（On - The - Go）设备的工作模式。当 ID 引脚接地时，设备作为设备（Device）模式工作；当 ID 引脚悬空时，设备作为主机（Host）模式工作。这使得 USB OTG 设备可以在不同的场景下灵活切换角色。

通信协议原理学习

（一）USART 与 UART

1. 原理

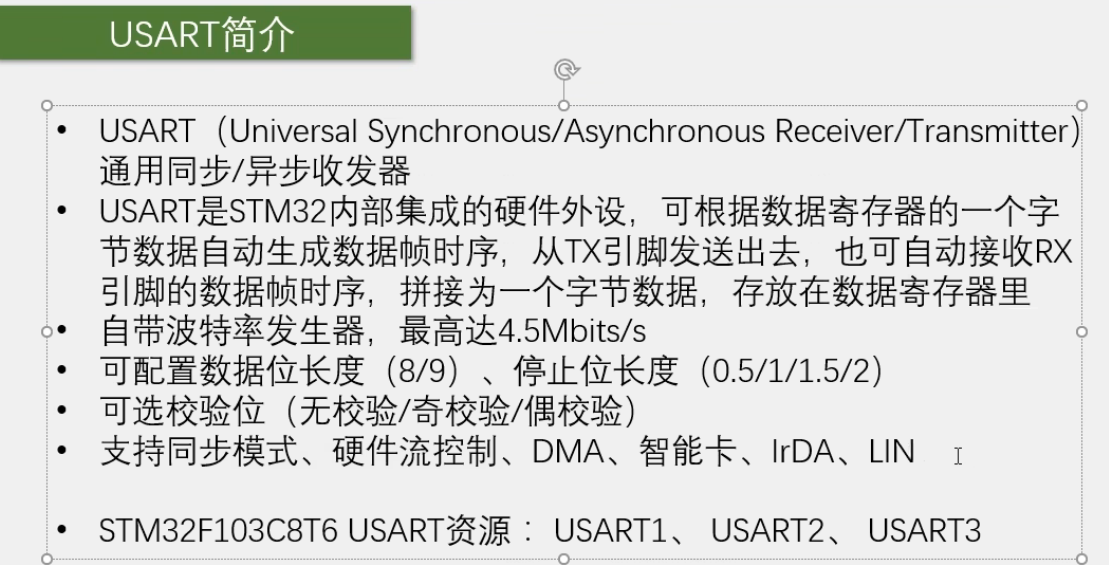

• UART（Universal Asynchronous Receiver/Transmitter）：异步串行通信方式，通信双方无需共同时钟信号。数据以帧为单位传输，一帧包含起始位、数据位、校验位（可选）和停止位。起始位为低电平，通知接收方开始接收；数据位通常为 5 - 8 位；校验位用于检测传输错误；停止位为高电平，标志一帧结束。

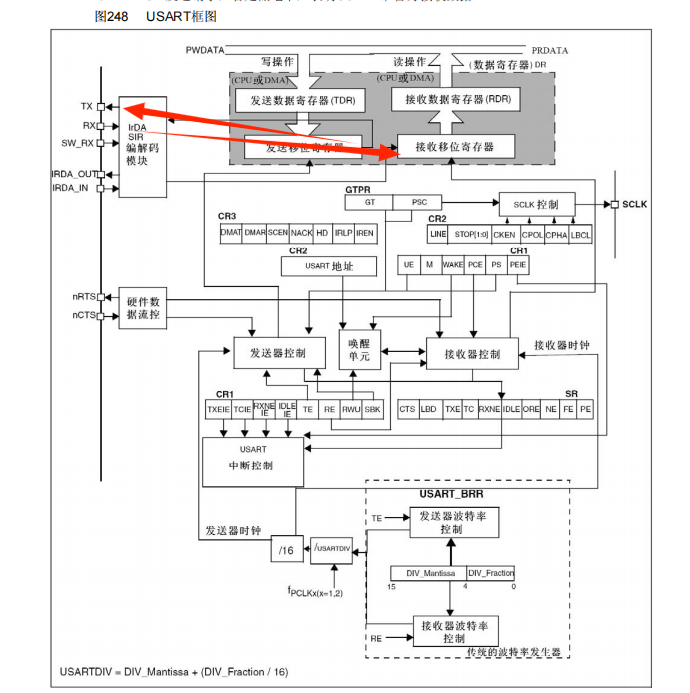

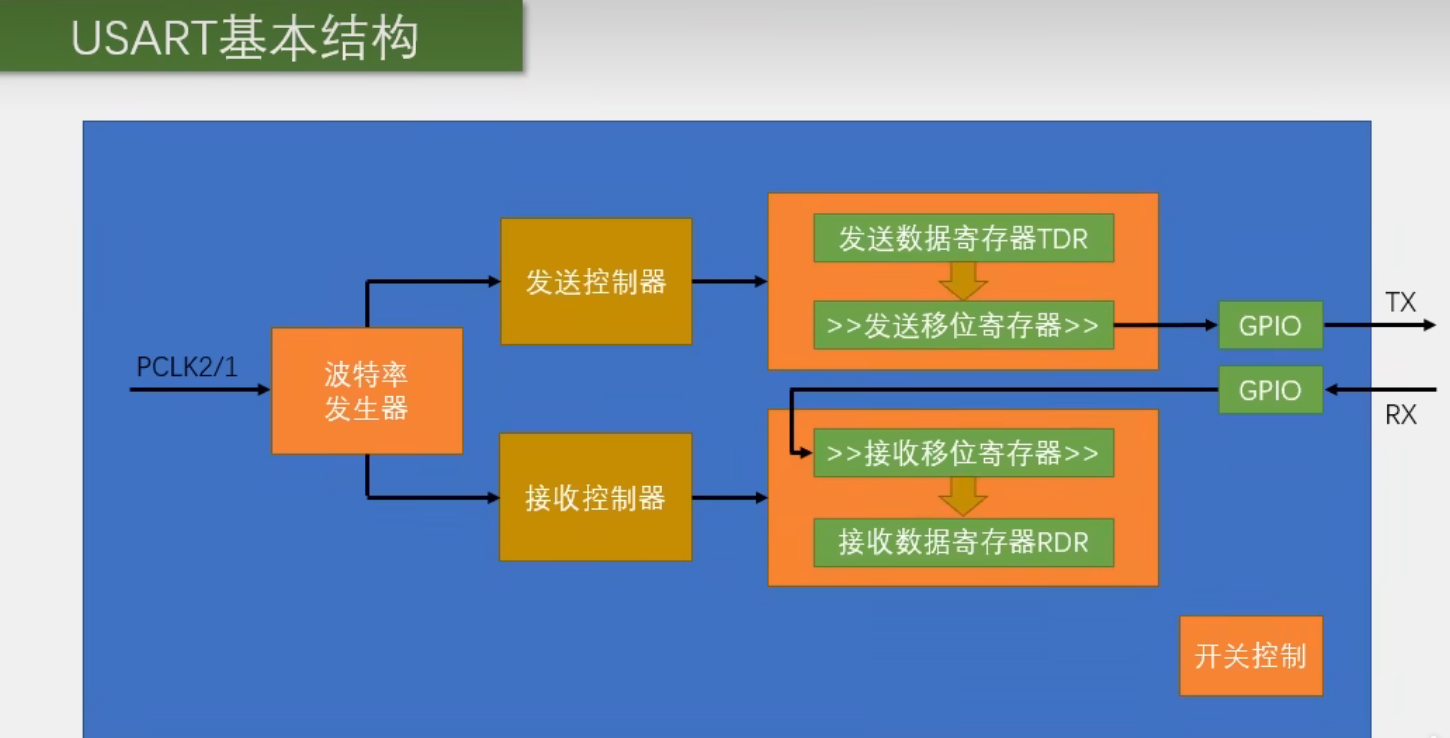

• USART（Universal Synchronous/Asynchronous Receiver/Transmitter）：是 UART 的增强版本，既支持异步通信（同 UART），还支持同步通信。同步通信时需额外的时钟信号来同步数据传输。







波特率（Baud Rate）

• 定义：表示每秒传输的符号（通常是二进制位）数量，用于衡量数据传输的速率。
• 常见取值：常见的有 9600、115200、4800、19200 等。在实际应用中，要依据通信需求和设备性能来选择。例如，蓝牙模块常使用 9600 波特率进行低速数据传输；而一些高速数据采集设备可能采用 115200 波特率以实现快速数据传输。
• 影响：波特率越高，数据传输速度越快，但对硬件处理能力和通信线路质量要求也越高。若设置过高，可能导致数据传输错误增多；设置过低则会使传输效率低下。

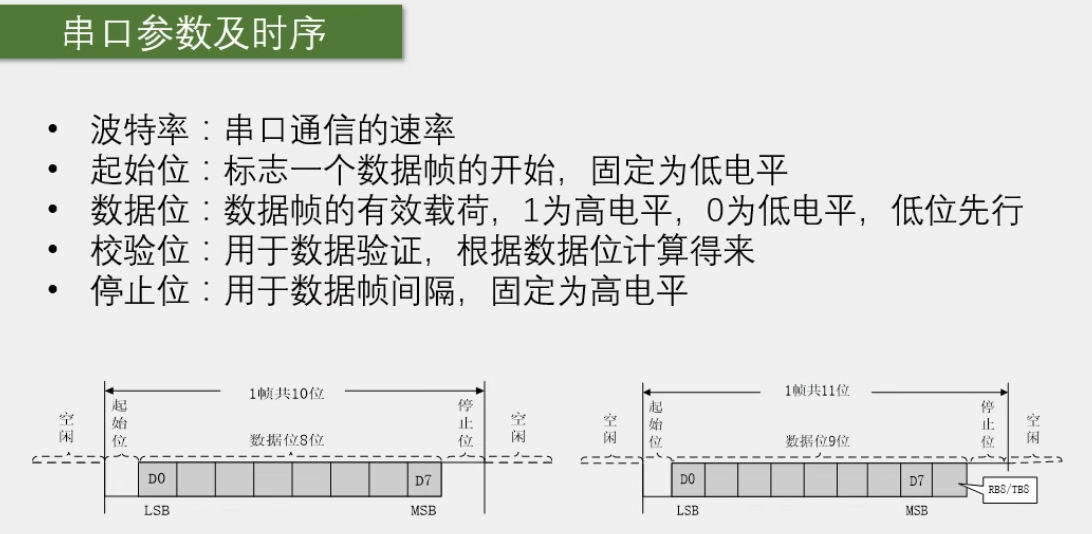

起始位（Start Bit）

• 定义：位于每个数据帧的开头，是一个逻辑 0 信号，用于通知接收方一个新的数据帧即将开始传输。
• 特点：起始位的宽度通常为 1 位时间，即一个波特率周期。在空闲状态下，串口线处于高电平，当发送方要发送数据时，先将串口线拉低至低电平，持续一个波特率周期，以此作为起始信号。
• 作用：接收方通过检测到起始位的下降沿，来同步自己的接收时钟，并开始接收后续的数据位，确保数据接收的准确性和同步性。

数据位（Data Bits）

• 定义：是每个数据帧中实际传输的有效数据部分，其位数决定了一次能传输的信息量。
• 常见取值：有 5 位、6 位、7 位、8 位等。8 位数据位最为常用，可表示一个字节的数据，能方便地与大多数计算机系统和设备进行数据交互。例如，在 ASCII 码字符传输中，通常使用 7 位数据位来表示 128 个不同的字符，若需要传输扩展 ASCII 码或其他 8 位编码的数据，则使用 8 位数据位。
• 影响：数据位的选择会影响数据的表示范围和传输效率。位数越多，能表示的状态就越多，但传输相同数量的数据所需的时间也越长。

校验位（Parity Bit）

• 定义：用于检测数据在传输过程中是否出现错误。发送方根据数据位的内容计算出校验位并添加到数据帧中，接收方则按相同规则重新计算校验位并与接收到的校验位进行比对，不一致则表示数据可能出错。
• 常见取值：常见的校验方式有无校验（None）、奇校验（Odd）、偶校验（Even）、标记校验（Mark）和空格校验（Space）。无校验即不使用校验位；奇校验要求数据位和校验位中 1 的总数为奇数；偶校验要求数据位和校验位中 1 的总数为偶数；标记校验固定将校验位设为 1；空格校验固定将校验位设为 0。
• 影响：使用校验位可提高数据传输的可靠性，但会增加传输开销，因为校验位也需占用传输时间和带宽。在对可靠性要求高的场景，如金融交易、航空航天等领域，常使用校验位；对速度要求高、对错误容忍度相对较高的场景，如一些实时视频流传输，可能选择无校验。

停止位（Stop Bit）

• 定义：位于数据帧的末尾，用于表示一个数据帧的结束。发送方在传输完数据位和校验位（若有）后，发送停止位信号，告知接收方一帧数据传输完毕。
• 常见取值：常见的停止位设置有 1 位、1.5 位和 2 位。1 位停止位应用最为广泛，能在保证数据传输可靠性的同时，提高传输效率。例如，在大多数常规的串口通信设备中，如单片机与电脑之间的通信，通常采用 1 位停止位。
• 影响：停止位位数越多，数据传输的可靠性越高，但传输效率会降低，因为停止位不携带有效数据，过多的停止位会增加传输时间。在对实时性要求不高、对数据准确性要求较高的场合，可以适当增加停止位的位数。





 实际有四个寄存器，但是程序上只用操控一个DR寄存器（程序自动分别读接受寄存器，写发送寄存器）

2. 应用场景

常用于设备与计算机之间的数据传输、传感器数据采集上传等，如温湿度传感器通过 UART 将数据发送给 STM32。

代码

#include "stm32f10x.h"

// USART1初始化函数
void USART1_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    // 使能GPIOA和USART1时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);

    // 配置USART1 Tx (PA9)为复用推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置USART1 Rx (PA10)为浮空输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // USART1配置
    USART_InitStructure.USART_BaudRate = 9600;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStructure);

    // 使能USART1接收中断
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);

    // 配置NVIC
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

// 发送一个字符
void USART1_SendChar(char ch) {
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    USART_SendData(USART1, (uint8_t)ch);
}

// 发送字符串
void USART1_SendString(char* str) {
    while (*str) {
        USART1_SendChar(*str++);
    }
}

// 串口中断服务函数
void USART1_IRQHandler(void) {
    if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) {
        char ch = USART_ReceiveData(USART1);
        USART1_SendChar(ch);  // 回显接收到的字符
        USART_ClearITPendingBit(USART1, USART_IT_RXNE);
    }
}

int main(void) {
    USART1_Init();
    USART1_SendString("Hello, USART Communication!\r\n");

    while (1) {
        // 主循环可以处理其他任务
    }
}

（二）I2C（Inter - Integrated Circuit）



1. 原理

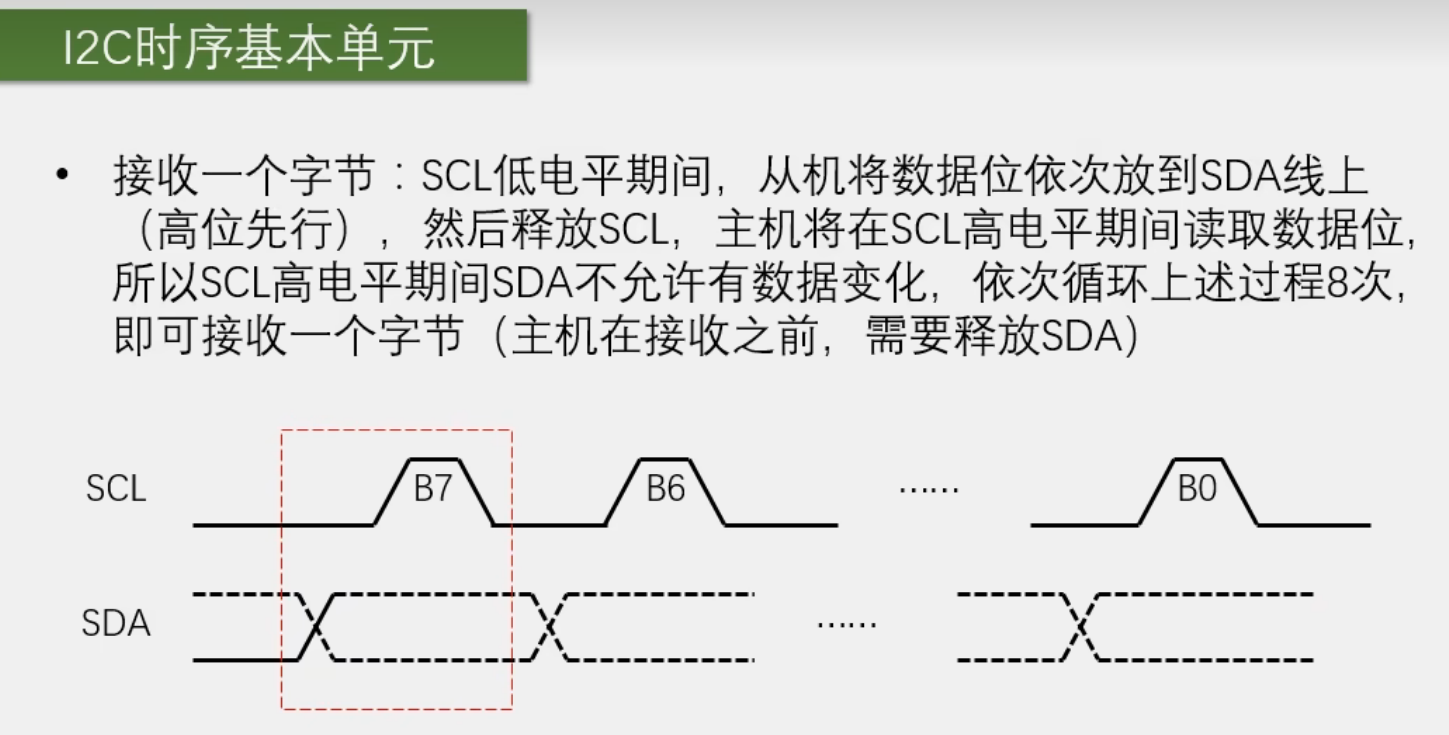

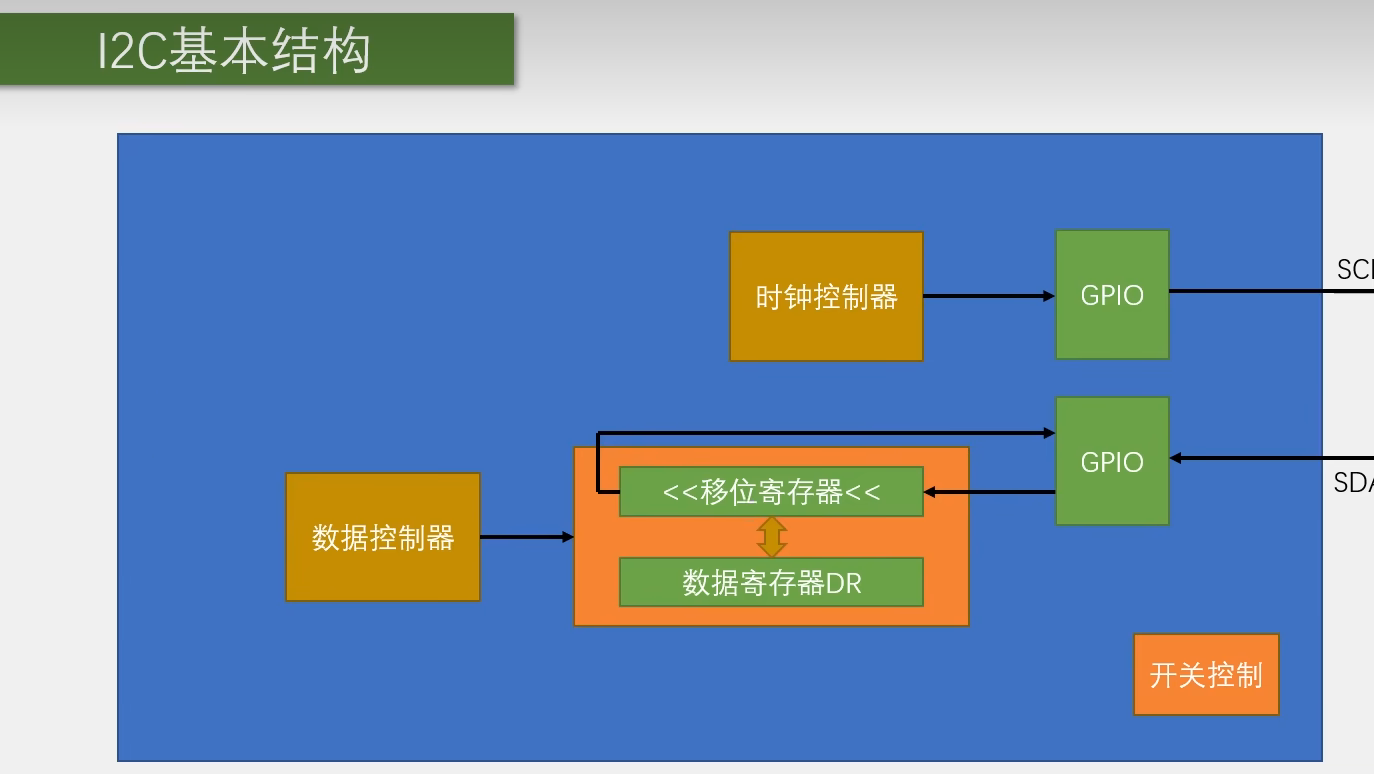

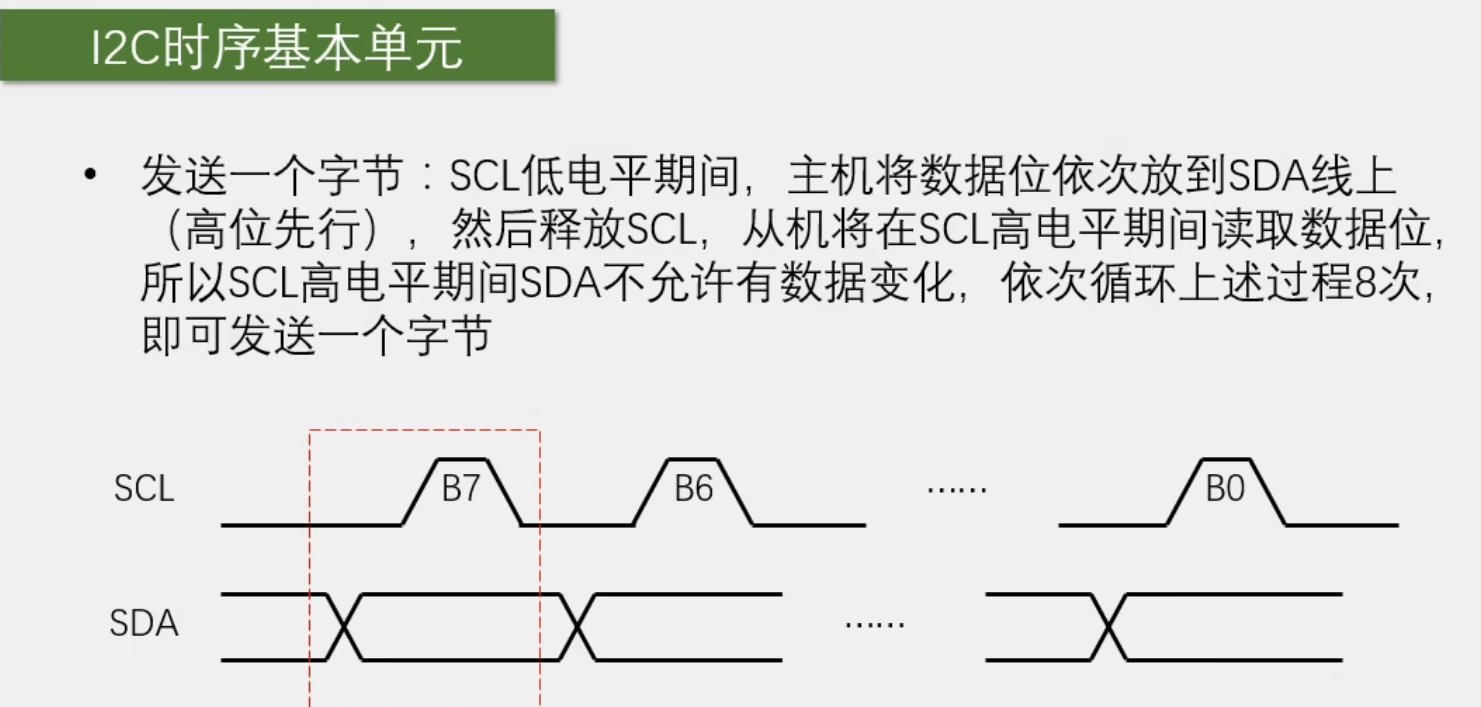

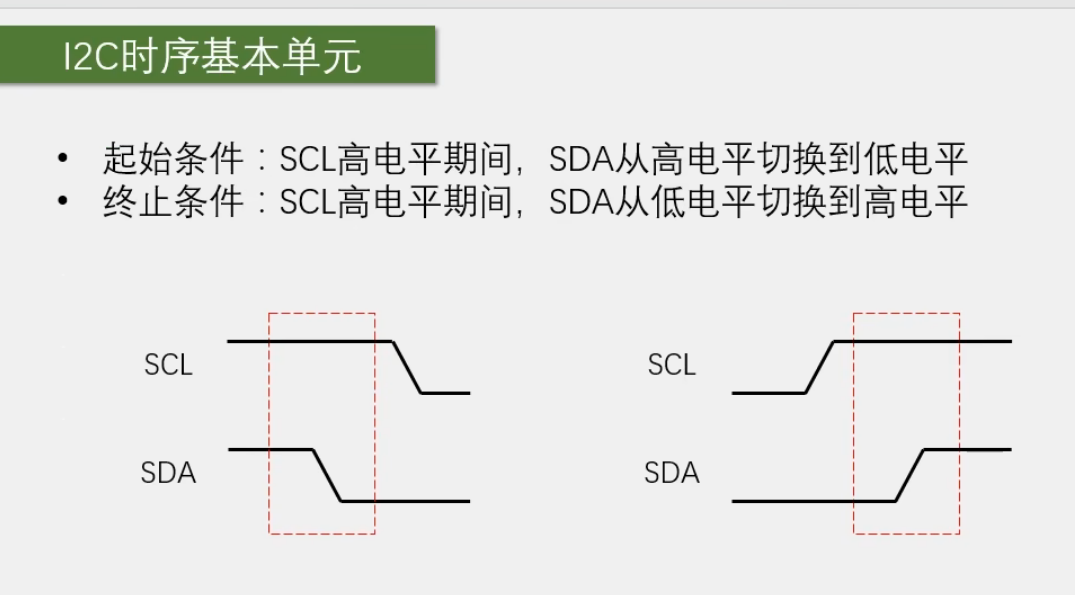

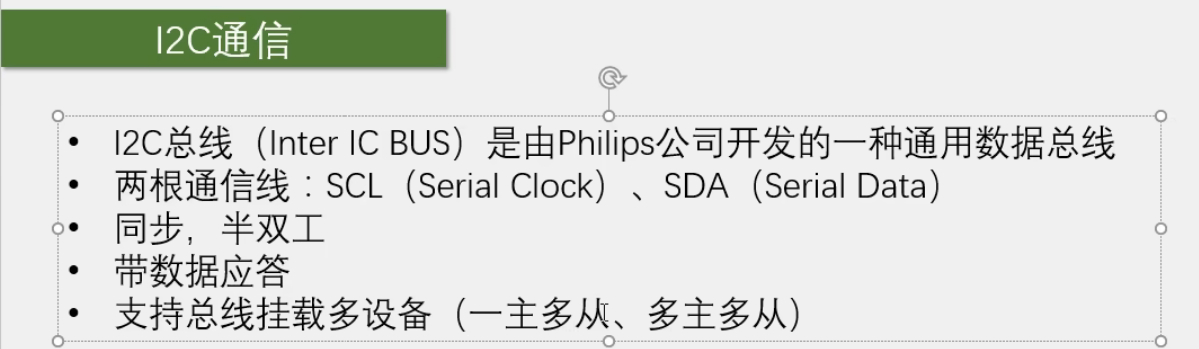

• 两线式串行通信协议，使用 SDA（串行数据线）和 SCL（串行时钟线）。采用半双工通信，同一时刻数据只能单向传输。
• 总线上可挂载多个主设备和从设备，每个从设备有唯一的 7 位或 10 位地址。通信由主设备发起，主设备通过 SCL 提供时钟信号，在时钟控制下通过 SDA 发送和接收数据。通信包含起始条件、地址帧、数据帧和停止条件。





• 主机
  • 功能：主机是 I2C 总线的控制者，负责发起和终止数据传输，以及决定数据传输的方向和速率。它通过向从机发送地址和控制信号来选择要通信的从机，并在总线上传输数据。

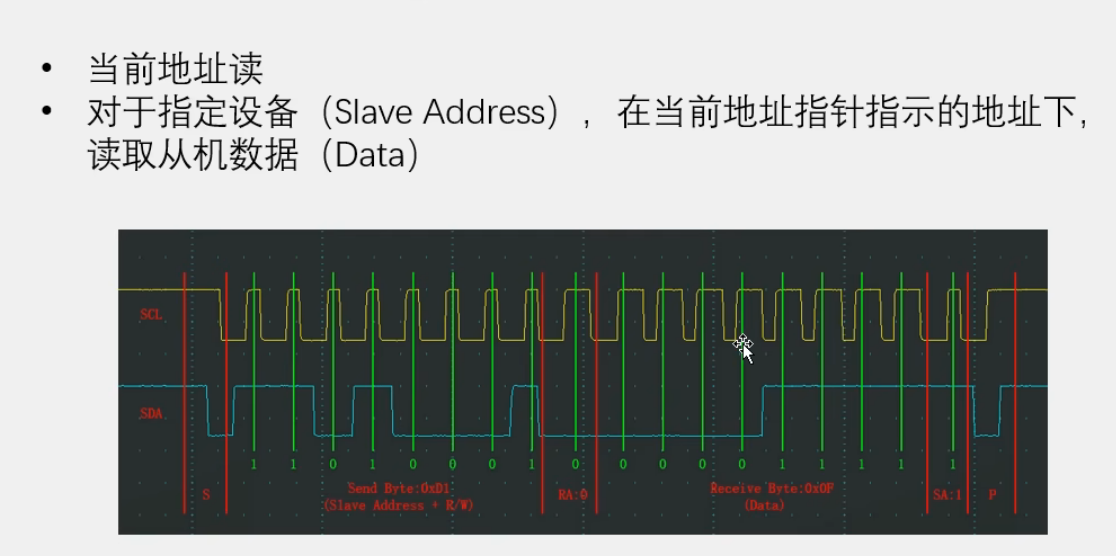

  • 操作过程：主机首先会发送一个起始信号，以表明数据传输的开始。然后，主机发送一个从机地址字节，其中包含了要通信的从机的 7 位地址以及一个读写位，用于指示接下来是读操作还是写操作。在发送完从机地址后，主机可以根据需要发送或接收数据字节，并在数据传输完成后发送一个停止信号，以结束本次通信。
• 从机
  • 功能：从机是 I2C 总线上接收主机控制信号和数据的设备。它会监听总线上的信号，当接收到与自己地址匹配的地址字节时，从机就会根据读写位的指示来执行相应的操作，即要么接收主机发送的数据，要么向主机发送自己的数据。

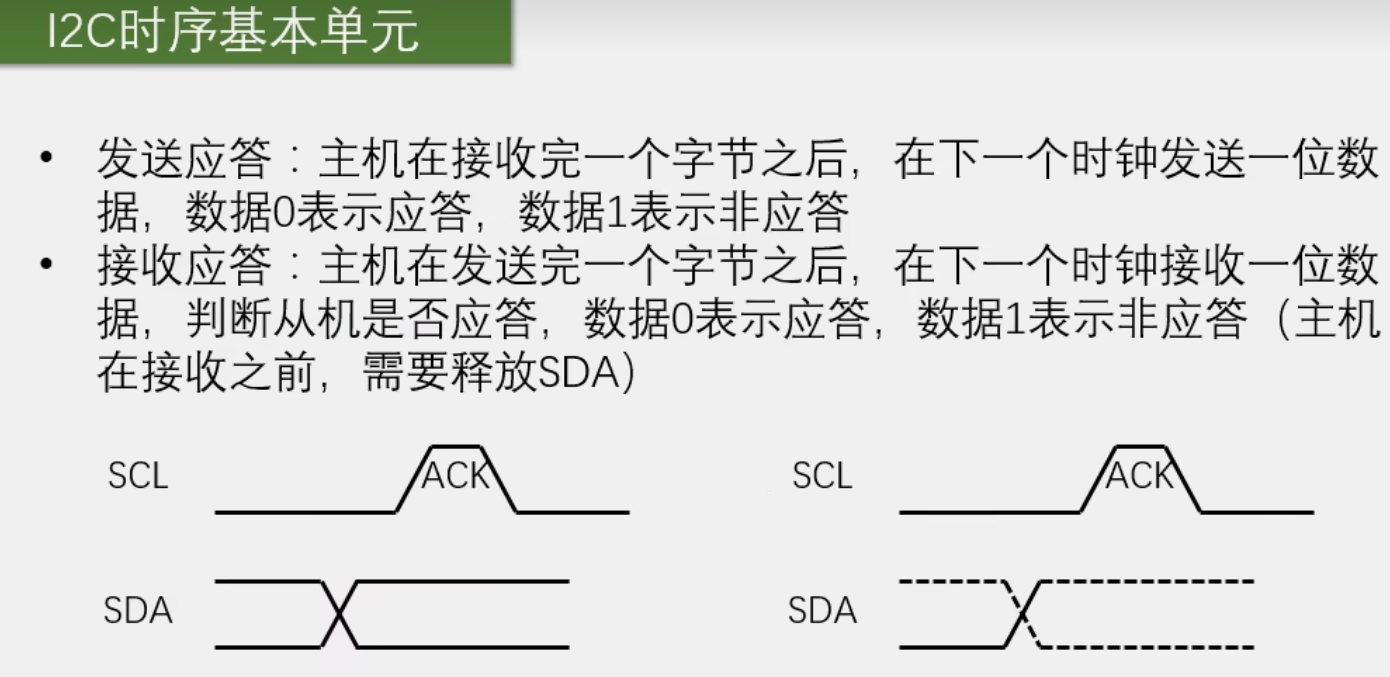

  • 操作过程：从机在接收到起始信号和地址字节后，会将接收到的地址与自己的地址进行比较。如果地址匹配，从机就会发送一个应答信号（ACK）给主机，以表明它已准备好进行数据传输。然后，根据读写位的指示，从机要么接收主机发送的数据字节，并在接收完成后发送应答信号；要么将自己的数据字节发送给主机，同时等待主机的应答信号。如果从机在数据传输过程中出现错误或者无法继续传输数据，它可以发送一个非应答信号（NACK）给主机，通知主机数据传输出现问题。





2. 应用场景

适用于连接多个低速外设，如连接多个传感器（如加速度计、陀螺仪）、EEPROM 存储器等。

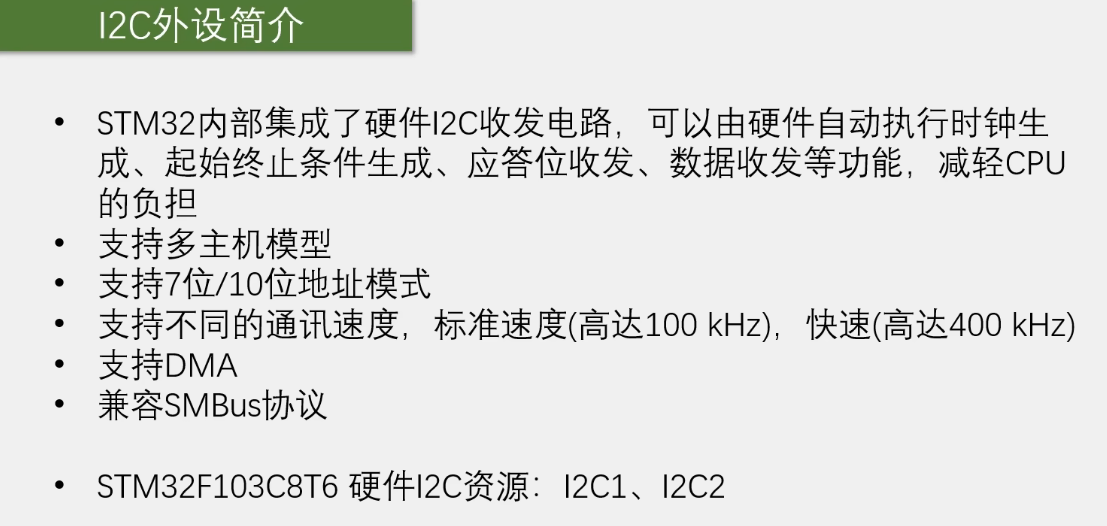

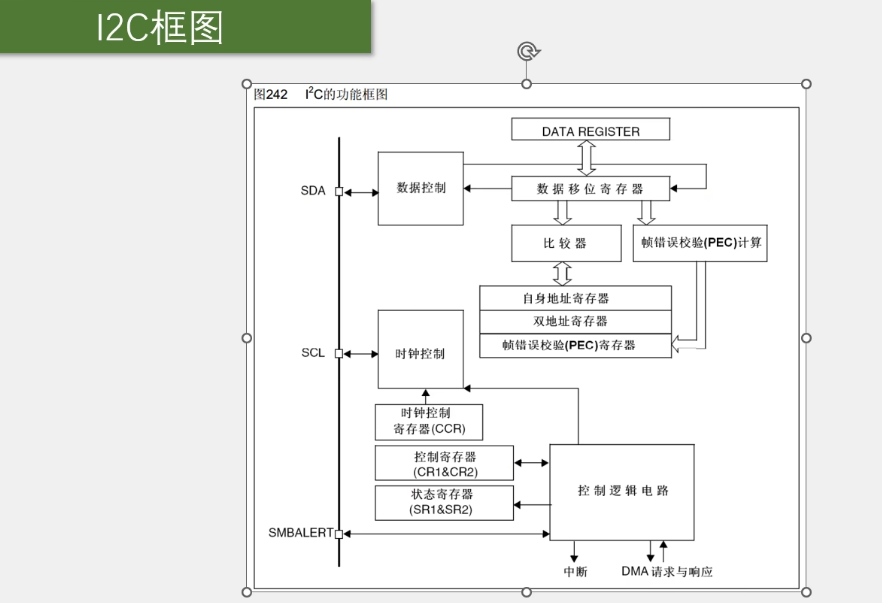

STM32的I2C外设





 代码

#include "stm32f10x.h"
#include <stdio.h>

// 初始化I2C1
void I2C1_Configuration(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    I2C_InitTypeDef I2C_InitStructure;

    // 使能GPIOB和I2C1时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

    // 配置I2C1的SCL(PB6)和SDA(PB7)引脚
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    // 配置I2C1
    I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
    I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
    I2C_InitStructure.I2C_OwnAddress1 = 0x00;
    I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
    I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStructure.I2C_ClockSpeed = 400000; // 400kHz

    I2C_Init(I2C1, &I2C_InitStructure);

    // 使能I2C1
    I2C_Cmd(I2C1, ENABLE);
}

// I2C主发送函数
void I2C_MasterSendData(I2C_TypeDef* I2Cx, uint8_t slaveAddr, uint8_t* pBuffer, uint8_t NumByteToWrite)
{
    // 产生起始信号
    I2C_GenerateSTART(I2Cx, ENABLE);
    // 等待起始信号发送完成
    while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_MODE_SELECT));

    // 发送从设备地址（写模式）
    I2C_Send7bitAddress(I2Cx, slaveAddr, I2C_Direction_Transmitter);
    // 等待地址发送完成
    while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

    // 发送数据
    for (uint8_t i = 0; i < NumByteToWrite; i++)
    {
        I2C_SendData(I2Cx, pBuffer[i]);
        // 等待数据发送完成
        while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
    }

    // 产生停止信号
    I2C_GenerateSTOP(I2Cx, ENABLE);
}

// I2C主接收函数
void I2C_MasterReceiveData(I2C_TypeDef* I2Cx, uint8_t slaveAddr, uint8_t* pBuffer, uint8_t NumByteToRead)
{
    // 产生起始信号
    I2C_GenerateSTART(I2Cx, ENABLE);
    // 等待起始信号发送完成
    while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_MODE_SELECT));

    // 发送从设备地址（读模式）
    I2C_Send7bitAddress(I2Cx, slaveAddr, I2C_Direction_Receiver);

    if (NumByteToRead == 1)
    {
        // 关闭应答
        I2C_AcknowledgeConfig(I2Cx, DISABLE);
        // 等待地址发送完成
        while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));
        // 产生停止信号
        I2C_GenerateSTOP(I2Cx, ENABLE);
        // 等待接收数据
        while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_RECEIVED));
        // 读取数据
        *pBuffer = I2C_ReceiveData(I2Cx);
    }
    else
    {
        // 等待地址发送完成
        while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));
        for (uint8_t i = 0; i < NumByteToRead - 1; i++)
        {
            // 等待接收数据
            while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_RECEIVED));
            // 读取数据
            pBuffer[i] = I2C_ReceiveData(I2Cx);
        }
        // 关闭应答
        I2C_AcknowledgeConfig(I2Cx, DISABLE);
        // 产生停止信号
        I2C_GenerateSTOP(I2Cx, ENABLE);
        // 等待接收最后一个数据
        while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_RECEIVED));
        pBuffer[NumByteToRead - 1] = I2C_ReceiveData(I2Cx);
    }
    // 重新使能应答
    I2C_AcknowledgeConfig(I2Cx, ENABLE);
}

int main(void)
{
    uint8_t sendBuffer[3] = {0x01, 0x02, 0x03};
    uint8_t receiveBuffer[3];
    uint8_t slaveAddress = 0xA0; // 从设备地址

    // 初始化I2C1
    I2C1_Configuration();

    // 发送数据
    I2C_MasterSendData(I2C1, slaveAddress, sendBuffer, 3);

    // 接收数据
    I2C_MasterReceiveData(I2C1, slaveAddress, receiveBuffer, 3);

    while (1)
    {
        // 主循环
    }
}

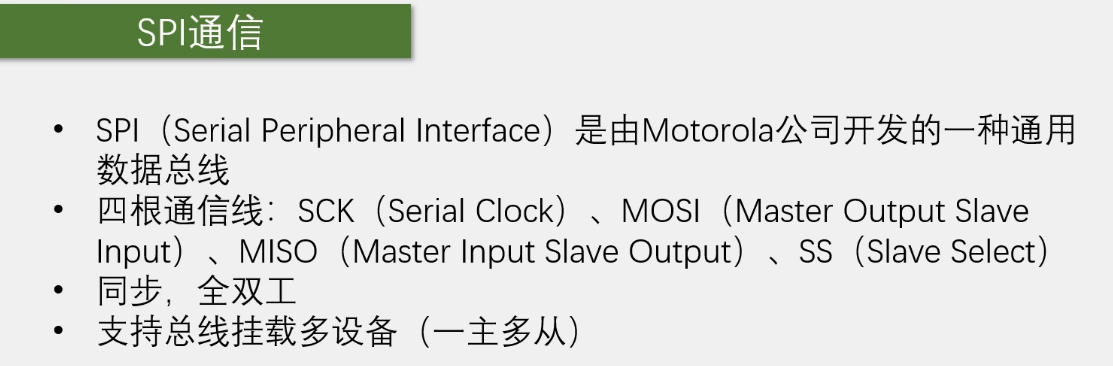

（三）SPI（Serial Peripheral Interface）

1. 原理

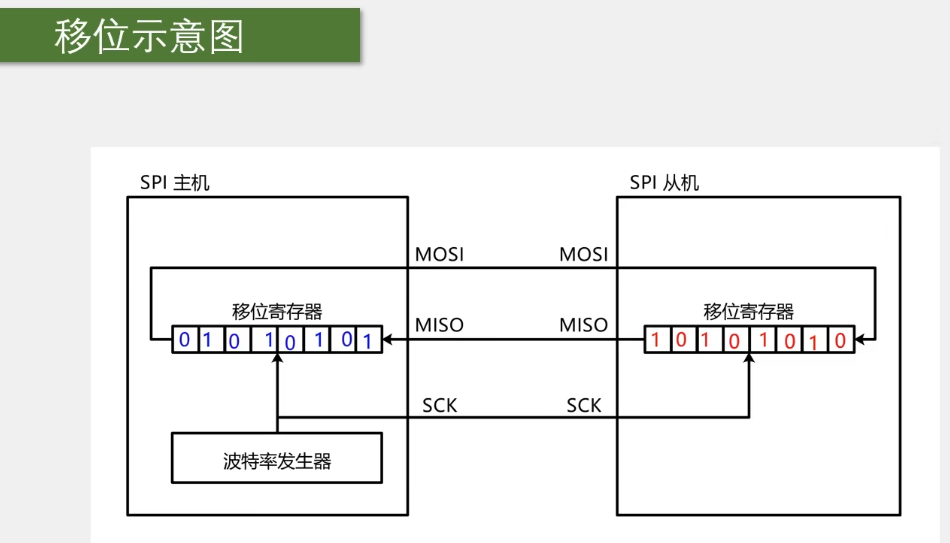

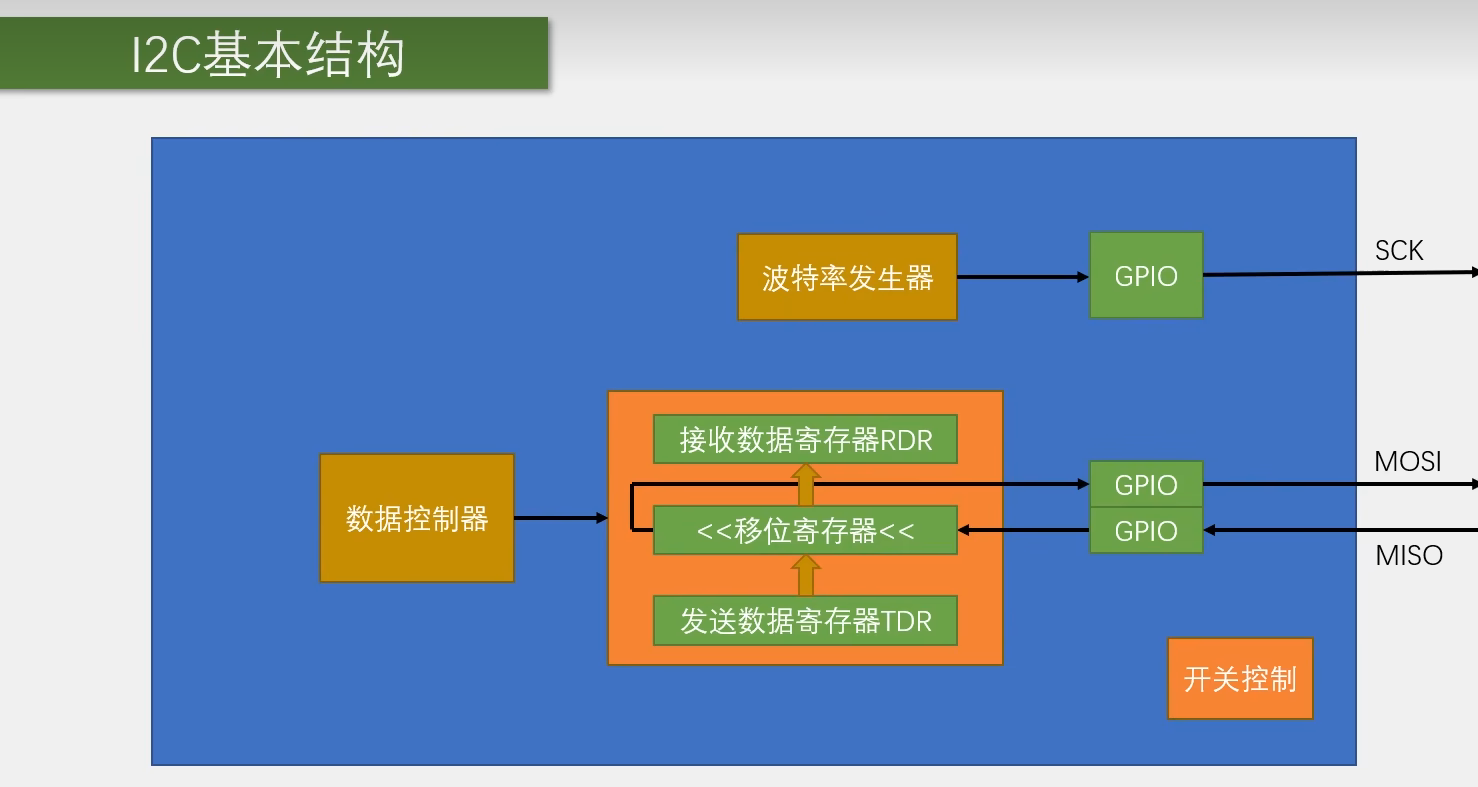

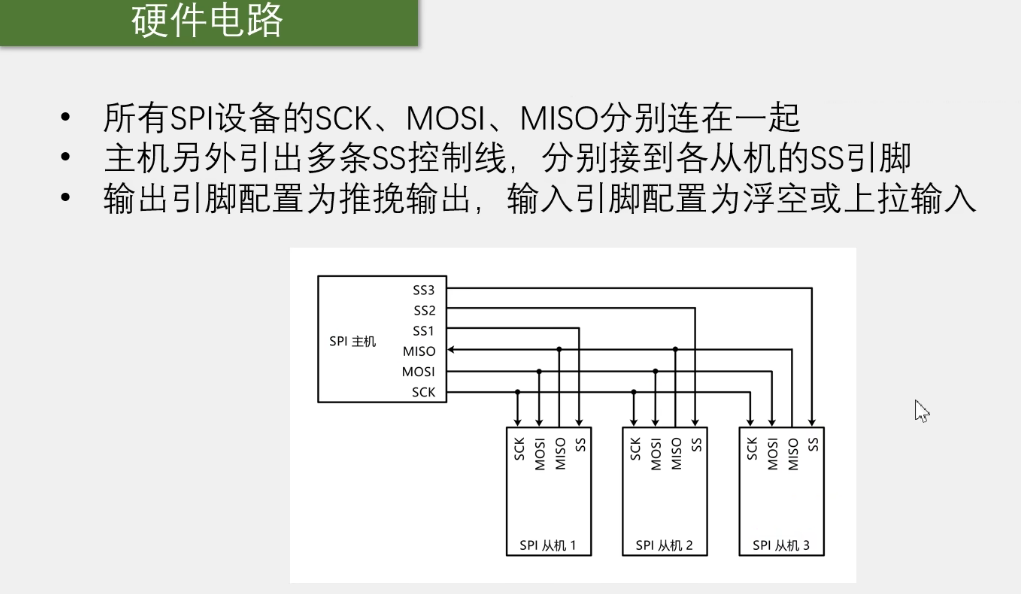

• 高速、全双工、同步的串行通信协议。需要四根线：SCK（串行时钟线）、MOSI（主输出从输入线）、MISO（主输入从输出线）和 SS（从设备选择线）。
• 主设备通过 SCK 提供时钟信号，在时钟控制下，主设备通过 MOSI 向从设备发送数据，从设备通过 MISO 向主设备返回数据。SS 线用于选择要通信的从设备，低电平有效。



SPI（Serial Peripheral Interface）是一种高速、全双工、同步的通信总线，有四种工作模式，这些模式由时钟极性（CPOL）和时钟相位（CPHA）两个参数来决定。以下为你详细介绍这四种模式：

1. 时钟极性（CPOL）

• CPOL = 0：时钟空闲状态为低电平。
• CPOL = 1：时钟空闲状态为高电平。

2. 时钟相位（CPHA）

• CPHA = 0：数据在时钟的第一个边沿被采样。
• CPHA = 1：数据在时钟的第二个边沿被采样。

3. 四种模式详解

模式 0（CPOL = 0，CPHA = 0）

• 时钟空闲状态为低电平。
• 数据在时钟的第一个边沿被采样（移入），在第二个边沿改变（移除）

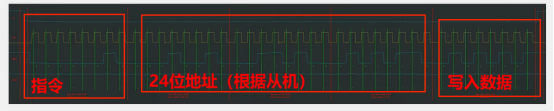

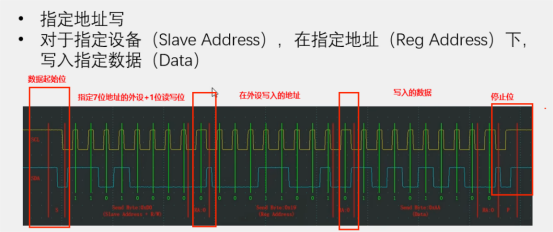

 指定地址写

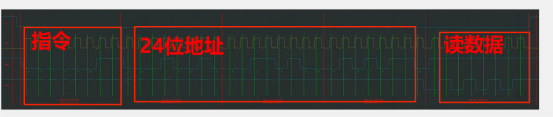

 指定地址读

模式 1（CPOL = 0，CPHA = 1）

• 时钟空闲状态为低电平。
• 数据在时钟的在第一个边沿改变（移除），第二个边沿被采样（移入）。

模式 2（CPOL = 1，CPHA = 0）

• 时钟空闲状态为高电平。
• 数据在时钟的第一个边沿被采样，在第二个边沿改变。

模式 3（CPOL = 1，CPHA = 1）

• 时钟空闲状态为高电平。
• 数据在时钟的第一个边沿被采样，在第二个边沿改变。

2. 应用场景

常用于高速数据传输场景，如与 SD 卡、FLASH 存储器进行数据交互，以及显示驱动（如 OLED 显示屏）。



代码

#include "stm32f10x.h"

// 初始化SPI引脚
void SPI_GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能SPI1和GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置SPI1 SCK (PA5), MOSI (PA7)为复用推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置SPI1 MISO (PA6)为浮空输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

// 初始化SPI，模式0（CPOL = 0，CPHA = 0）
void SPI_Mode0_Init(void) {
    SPI_InitTypeDef SPI_InitStructure;

    // 使能SPI1时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStructure.SPI_CRCPolynomial = 7;

    SPI_Init(SPI1, &SPI_InitStructure);
    SPI_Cmd(SPI1, ENABLE);
}

// 初始化SPI，模式1（CPOL = 0，CPHA = 1）
void SPI_Mode1_Init(void) {
    SPI_InitTypeDef SPI_InitStructure;

    // 使能SPI1时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStructure.SPI_CRCPolynomial = 7;

    SPI_Init(SPI1, &SPI_InitStructure);
    SPI_Cmd(SPI1, ENABLE);
}

// 初始化SPI，模式2（CPOL = 1，CPHA = 0）
void SPI_Mode2_Init(void) {
    SPI_InitTypeDef SPI_InitStructure;

    // 使能SPI1时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStructure.SPI_CRCPolynomial = 7;

    SPI_Init(SPI1, &SPI_InitStructure);
    SPI_Cmd(SPI1, ENABLE);
}

// 初始化SPI，模式3（CPOL = 1，CPHA = 1）
void SPI_Mode3_Init(void) {
    SPI_InitTypeDef SPI_InitStructure;

    // 使能SPI1时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStructure.SPI_CRCPolynomial = 7;

    SPI_Init(SPI1, &SPI_InitStructure);
    SPI_Cmd(SPI1, ENABLE);
}

// SPI发送并接收一个字节数据
uint8_t SPI_SendReceiveByte(uint8_t data) {
    // 等待发送缓冲区为空
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);

    // 发送数据
    SPI_I2S_SendData(SPI1, data);

    // 等待接收缓冲区非空
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);

    // 返回接收到的数据
    return SPI_I2S_ReceiveData(SPI1);
}

int main(void) {
    uint8_t sendData = 0xAA;
    uint8_t receivedData;

    // 初始化SPI引脚
    SPI_GPIO_Init();

    // 选择要使用的SPI模式，这里以模式0为例
    SPI_Mode0_Init();

    while (1) {
        // 发送并接收数据
        receivedData = SPI_SendReceiveByte(sendData);

        // 可以在这里处理接收到的数据
        // 例如通过串口打印等操作
    }
}
