分光棱镜组如何实现光谱分离

分光棱镜组在多光谱模块中通过光的色散和反射/透射特性实现光谱分离，其核心原理是利用不同波长光在棱镜中的折射率差异，结合多层镀膜的二向色分光技术，将入射光按波长拆分为多个独立波段。以下是详细实现过程：

‌1. 分光棱镜组的物理基础‌

‌1.1 色散效应‌

‌折射率差异‌：不同波长（λ）的光在棱镜材料（如玻璃、石英）中的折射率（n）不同（n随λ增大而减小），导致红光（长波）折射角小，蓝光（短波）折射角大。

‌色散公式‌：斯涅尔定律 n1sinθ1=n2sinθ2和科希公式n=A+B/λ2描述了波长与折射角的关系。

‌1.2 二向色分光‌

‌镀膜技术‌：在棱镜表面镀制多层介质膜（如TiO₂/SiO₂交替层），通过干涉效应实现特定波长的选择性透射或反射。

‌波段分离规则‌：

‌长波透射，短波反射‌：例如，700nm以上光透射，700nm以下光反射。

‌反向配置‌：通过调整膜层厚度和材料组合，可定制分光阈值。

‌2. 分光棱镜组的典型结构‌

‌2.1 单级分光棱镜‌

‌三棱镜分光‌：单棱镜通过色散将白光分解为连续光谱（如彩虹），但难以精确分离离散波段。

‌局限性‌：色散角度小，波段间隔分辨率低，需多级组合。

‌2.2 多级二向色棱镜组‌

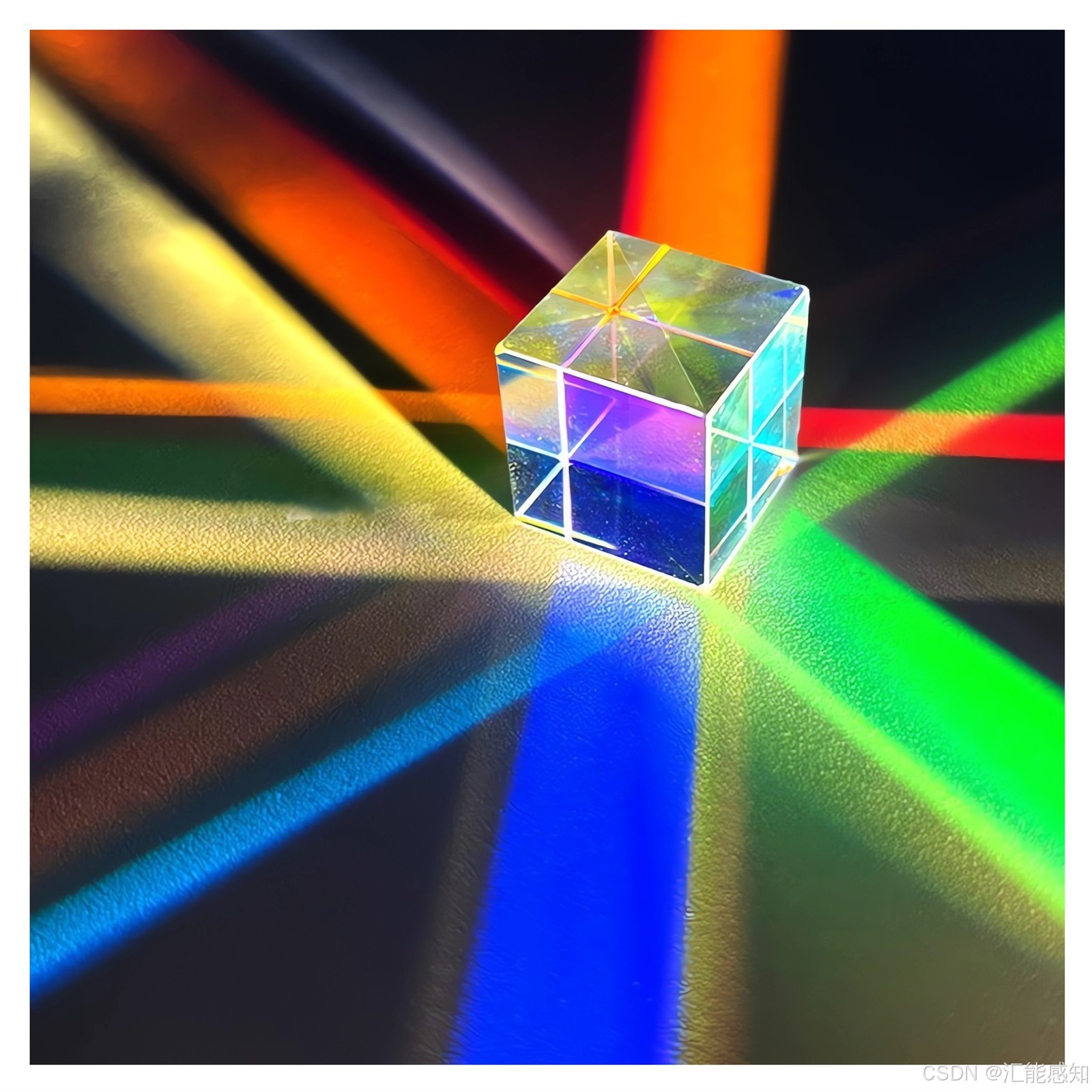

‌串联式分光‌（如立方棱镜组）：

‌第一级棱镜‌：镀膜反射短波（如400-500nm蓝光），透射中长波（500nm以上）。

‌第二级棱镜‌：透射光进入下一棱镜，反射中波（如500-600nm绿光），透射长波（600nm以上）。

‌第三级棱镜‌：反射长波（如600-700nm红光），透射红外或其他波段。

‌输出端口‌：每级棱镜的反射侧设置探测器，最终透射光由末端探测器接收。

‌2.3 紧凑型棱镜堆叠‌

‌胶合棱镜组‌：将多个二向色棱镜粘合为紧凑模块，减少光路长度。

‌示例结构‌：

‌第一层‌：反射蓝光（400-500nm），透射其他光。

‌第二层‌：反射绿光（500-600nm），透射红光和红外。

‌第三层‌：反射红光（600-700nm），透射红外光。

‌3. 关键设计参数‌

‌3.1 镀膜性能‌

‌截止陡度‌：过渡带宽（如从反射到透射的波长区间）需小于10nm。

‌透过率/反射率‌：目标波段透过率>95%，非目标波段反射率>99%。

‌3.2 光学对准‌

‌角度容差‌：入射光需与棱镜表面法线夹角小于1°，避免膜层性能下降。

‌偏振补偿‌：镀膜可能对偏振敏感，需加入波片或设计非偏振依赖膜系。

‌3.3 热稳定性‌

‌材料匹配‌：棱镜与胶合剂的热膨胀系数需一致，防止温度变化导致脱胶。

‌镀膜耐热‌：膜层需耐受高功率激光或长时间光照发热。

‌4. 实际应用案例‌

‌4.1 无人机多光谱相机‌

‌DJI P4 Multispectral‌：使用分光棱镜组将光分为蓝（450nm）、绿（560nm）、红（650nm）、红边（730nm）、近红外（840nm）五个波段，各波段光路独立进入CMOS传感器。

‌4.2 卫星多光谱成像仪‌

‌Landsat-8 OLI传感器‌：棱镜组分离可见光至短波红外（9个波段），结合焦平面探测器阵列实现同步成像。

‌4.3 实验室光谱仪‌

‌成像光谱仪‌：棱镜组与光栅组合，实现高分辨率分光（如200-2500nm覆盖）。

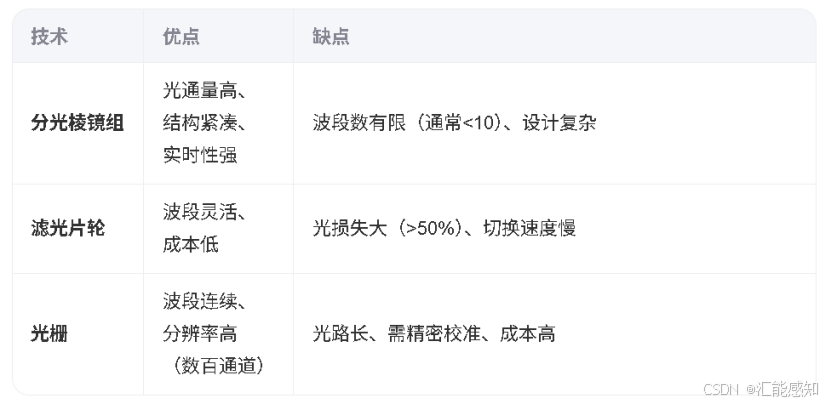

‌5. 分光棱镜组 vs. 其他分光技术

‌6. 未来发展方向‌

‌超表面棱镜‌：利用超材料实现亚波长级分光，缩小体积并提升效率。

‌动态可调分光‌：结合液晶或电致变色材料，实现波段阈值动态调整。

‌片上集成‌：将分光棱镜组与CMOS传感器集成于单芯片，用于手机级微型光谱仪。

分光棱镜组通过精密的光学设计和镀膜技术，在多光谱模块中实现了高效率、低串扰的光谱分离，是当前多光谱成像的主流解决方案之一。
