零基础手搓PD快充电热膜恒温鼠标垫！

“天大寒”，办公“手指不可屈伸”？

不妨试试我们电热膜智能温控鼠标垫！

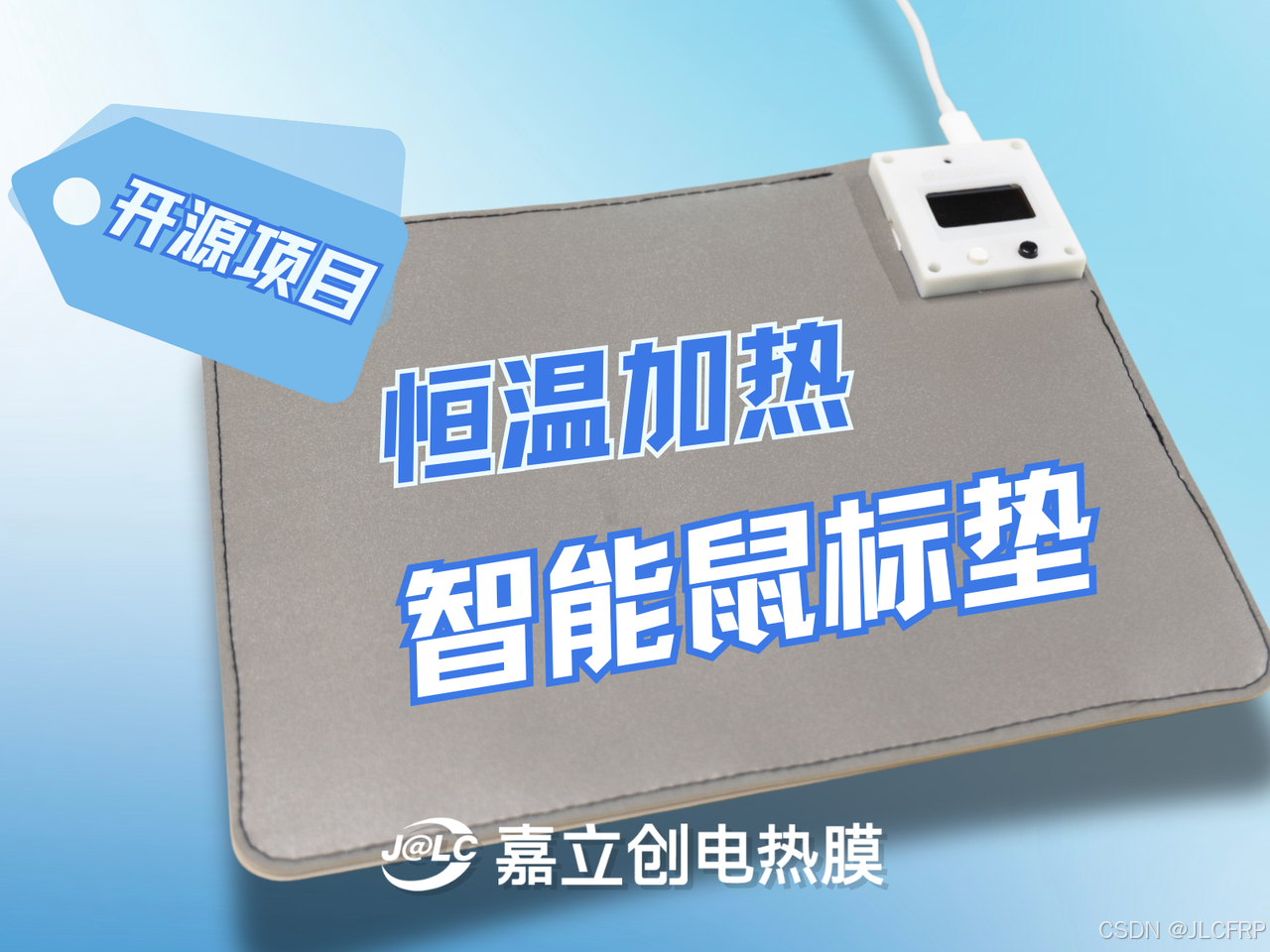

电热膜智能温控鼠标垫

由嘉立创电热膜联合电子工程师@aisuiyuan精心打造。

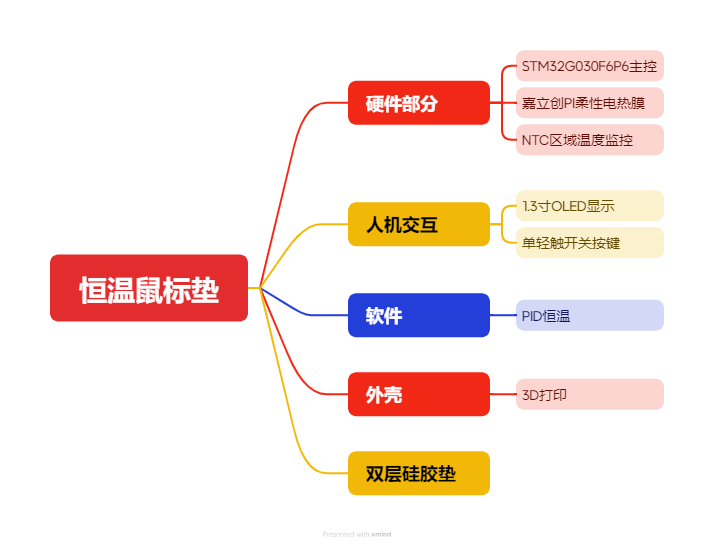

项目介绍

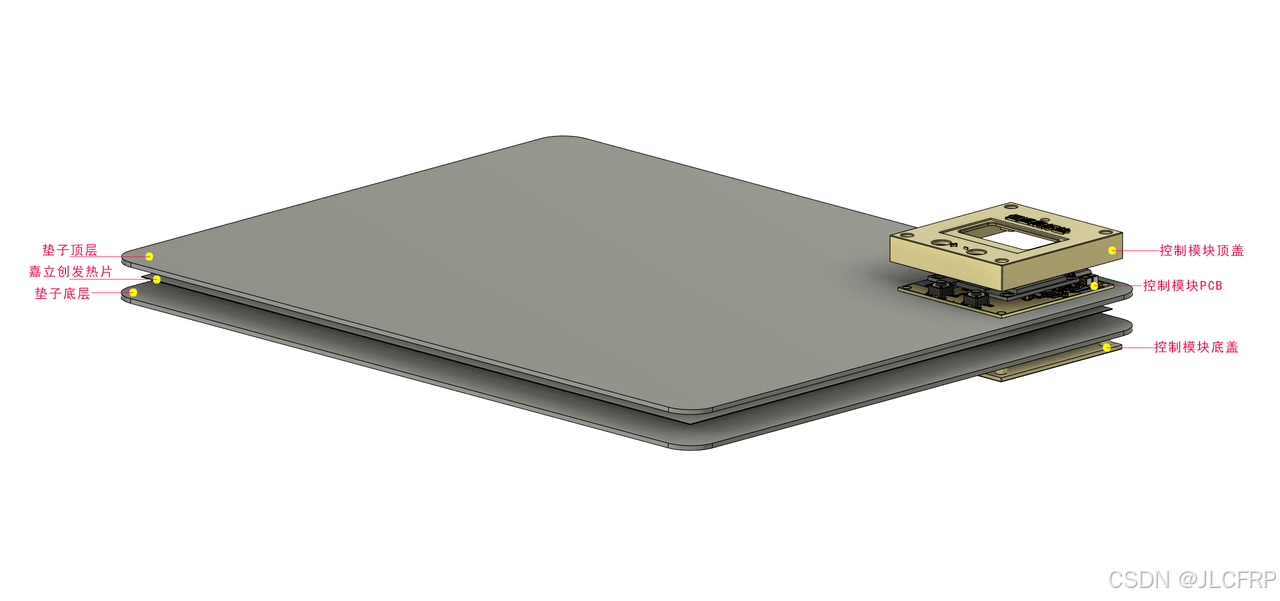

项目材料清单如下：

1.2102601.6mm厚度PU防滑垫两片

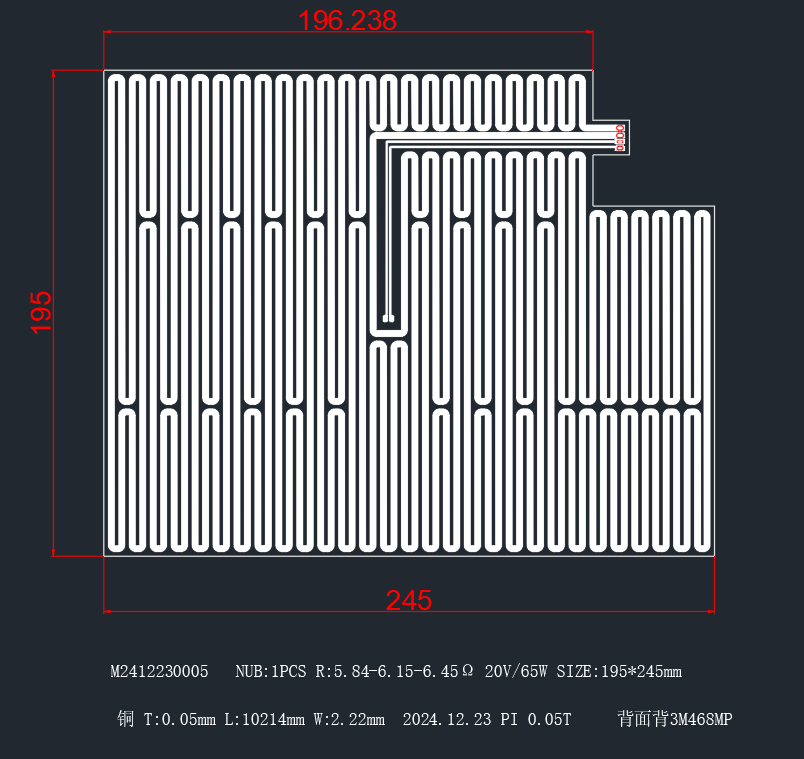

2.195*245mm 带3M468MP背胶的嘉立创发热片一片

3.主控模块一个（含1.3寸OLED显示一块）

4.控制模块3D打印上下盖各一个

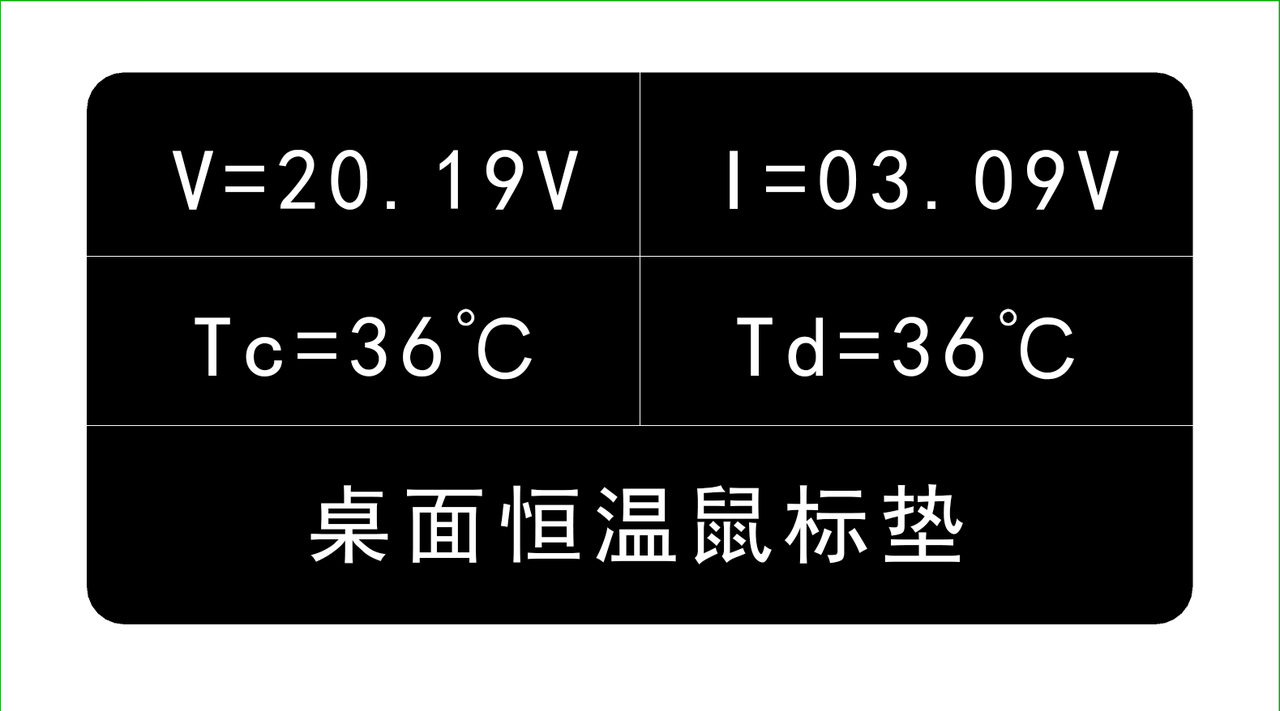

此方案基于PD 65W Type_C直流输入，STM32_MCU控制，OLED液晶显示，相较于市面上的220V强电鼠标垫，有着更安全可靠的系数。更直观的温度显示界面等。可直观看到Type_C输入的电压电流，MCU检测到的实时的温度，设置的温度，以及错误显示等。

常用的温度探测有多种，比如DS18B20 温度传感器，PT100热电偶，NTC热敏电阻，DHT11温湿度传感器，因鼠标垫对精度要求不是很高，考虑更小巧轻薄，此项目采用的是10K 3950 0603（或者0402）NTC热敏电阻作为温度探测，如图。

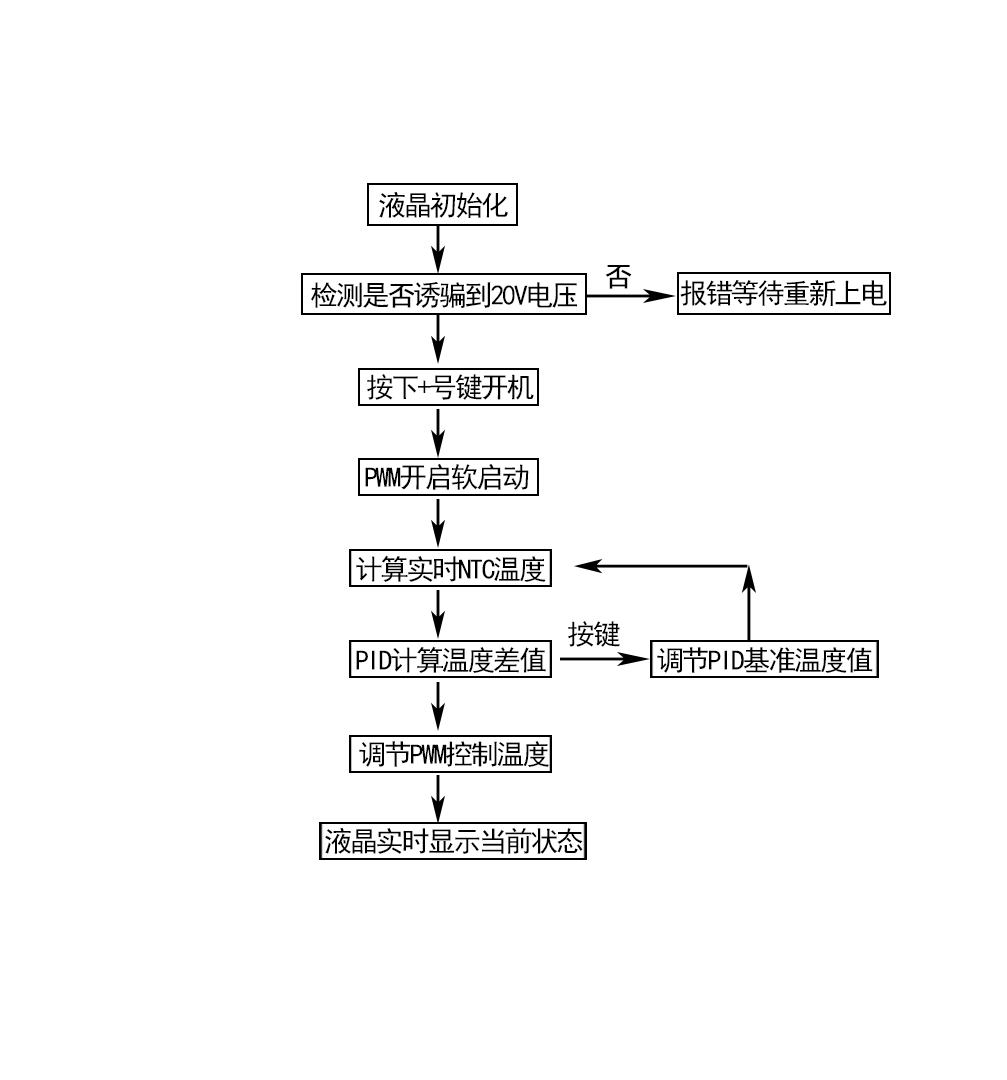

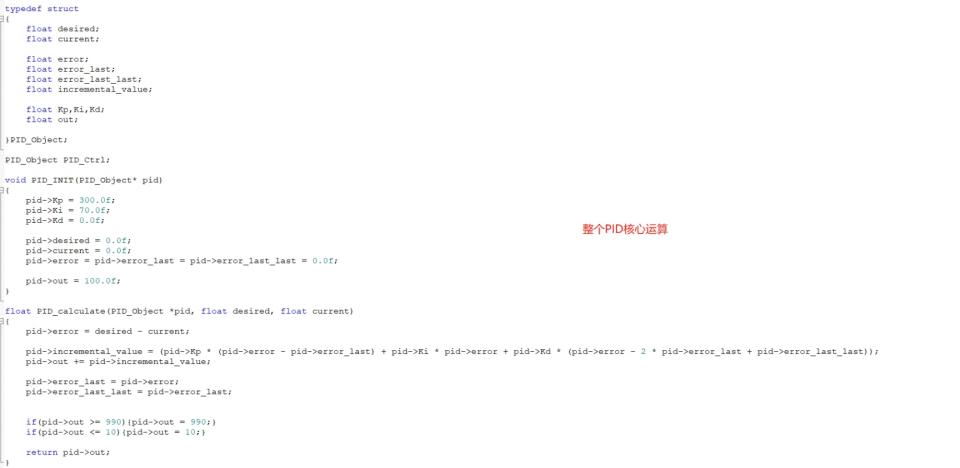

常用恒温方式有多种，比如说调节电热膜电压，电流，或者PWM调温等等，计算温度的方法也有多种，PID，比大小等。考虑到本项目需要更快速的恒温调温，采用了PID运算，并通过PWM调温。
