解密大模型推理：从 Transformer 到 vLLM/TGI/LMDeploy 全解析

大模型推理机制与压测实战：从 Transformer 到 vLLM/TGI/LMDeploy 全解析

本文基于实际压测数据与框架源码分析，系统梳理了大模型推理的核心机制（Transformer、注意力、因果掩码、KV-cache、PagedAttention 等），并对比主流推理框架（vLLM、TGI、LMDeploy）的底层实现与性能表现，适合用于技术分享、面试准备与工程选型。

---

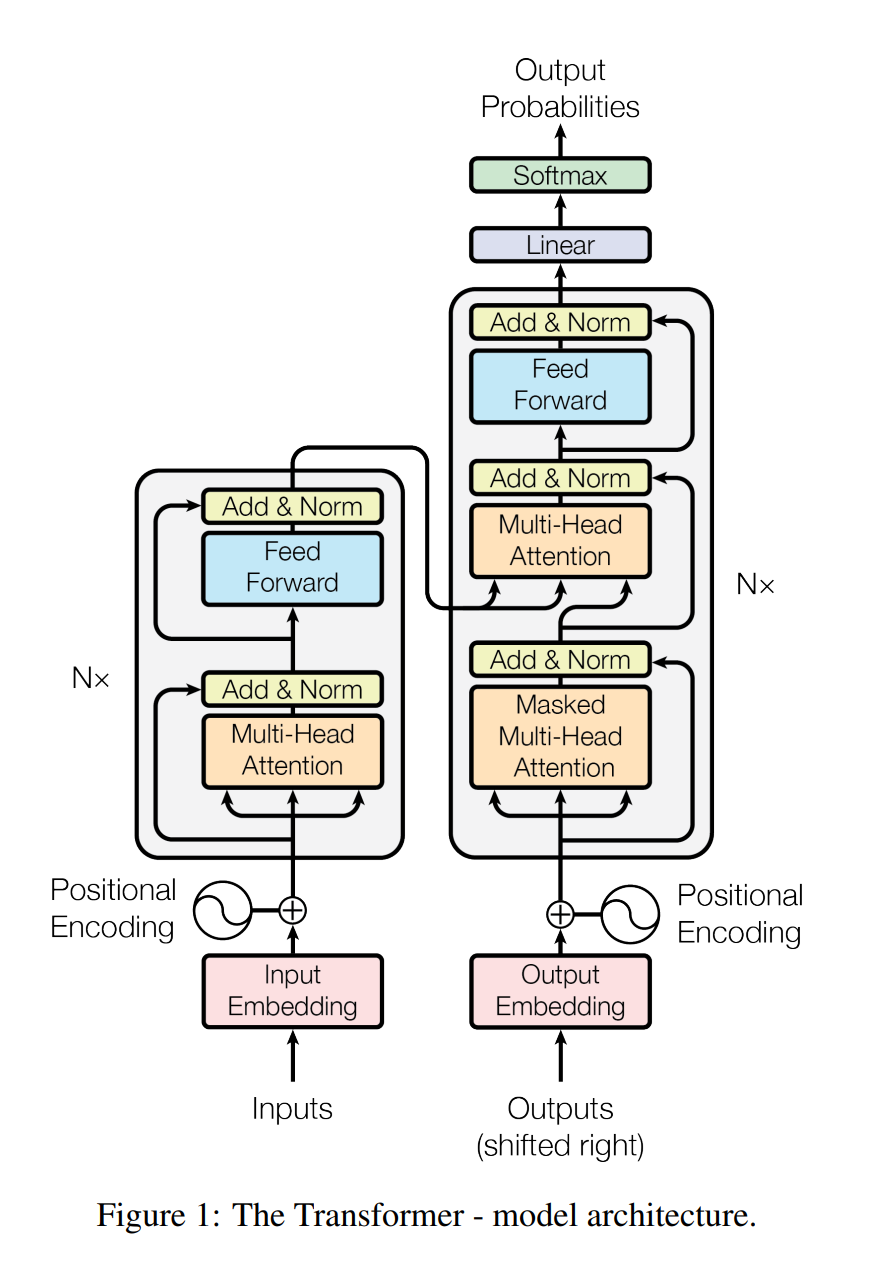

一、Transformer 结构回顾

Inputs=源句
Output(shiffed right) = 目标句
Output Probabilities = 可能的下一个词

1.1 数据处理

Transformer 的输入处理是：文本 → token-id → embedding → +位置编码 → 正式进入模型。
1.分词 → 映射为 token-id
组件：Tokenizer（AutoTokenizer）
2.查表 → 得到 token embedding
组件：nn.Embedding（权重就是模型文件里的 token_embedding.weight）

1.2 编码器（Encoder）图中左边部分

• 一次性并行处理整个源句的嵌入向量，生成每个 token 的 K/V 表示。
• 提供给 Decoder 用于交叉注意力，用完即弃。
• 每个 token 的 K/V 包含整句信息，因此 BERT 等纯 Encoder 模型可见全文。

1.3 解码器（Decoder）图中右边部分

• 自回归生成，每步生成一个新 token，一边随时回头查这些k/v向量,注意力权重动态决定“该看哪”。
• Decoder 自己的自注意力 K/V 也是每步重新算的，为了记录以生产内容，保证自回归。
• 使用因果掩码（Causal Mask）保证只能看左边。
• 交叉注意力使用 Encoder 提供的 K/V，Q 来自 Decoder 自身。

注：交叉注意力即Decoder里的multi-head attention。而Encoder的k/v来自masked multi-head attention，masked multi-head attention除了计算k/v外还有因果掩码一个对角矩阵保证模型只能看到左边的句子。

二、训练与推理阶段流程

2.1 训练阶段

• 用户给的是成对文本所以模型同时看到源句与目标句。
• 目标句整体输入，使用因果掩码并行预测每个位置的下一个 token。
• 损失只计算非 pad 部分，反向传播优化。
• 这个时候就利用masked multi-head attention的因果掩码来保证只看到左边，防止模型偷看。Encoder照常生成每个token包含整句意义 K/V的矩阵，如：K = [K_中, K_国, K_的, K_首, K_都, K_是, k_北]

2.2 推理阶段

• 用户只提供源句，模型自回归生成目标句。
• Encoder 生成 memory（每个token包含整句意义 K/V的矩阵），Decoder 逐步生成 token从起始符（ <s>）开始
• 每步生成一个新 token，直到遇到结束符(</s> )或达到长度上限。
• 用户在整个预测过程里只提供了“源句”，目标句是模型逐 token 自动生成的。这时的masked multi-head attention只负责生成自己的k/v

---

三、QKV 矩阵计算与注意力机制

1. 所有 token 通过 W_q、W_k、W_v 投影为 Q、K、V 矩阵。
2. 计算注意力分数：scores = Q @ K^T / √d (一条矩阵乘就得到 全部 scores) 在scores中 第 i 行已经包含 token-i 与 0…seq-1 所有位置的相似度。
3. 加掩码（因果或双向）→ Softmax → 与 V 相乘。attn = softmax(scores) -> Out = attn @ V (同样一次矩阵乘，整句所有位置的加权求和一起完成)
4. 输出为加权求和后的表示，经过残差、LayerNorm、FeedForward 等处理 才得到 Encoder 该层的最终表示，再乘 W_k / W_v 才拿到 memory K/V。

---

四、因果、非因果模型总结

模型类型	代表模型	掩码类型	可见范围	应用场景
Masked LM	BERT	双向	全文可见	理解类任务
Seq2Seq	T5	Encoder 双向，Decoder 因果	源句全文，目标句左向	翻译、摘要
Prefix LM	T5、UniLM	前缀双向，后缀因果	前缀全文，后缀左向	续写、填空、翻译
Causal LM	GPT、LLaMA	因果	仅左边	文本生成、对话

1. Masked LM（纯 Encoder，BERT 系列）
   目标：学会“上下文填词”
   做法：
   输入：把一句子里 15% 的词换成 [MASK]，然后让模型一次性输出这些被遮住的词。
   掩码：全向可见（没有三角），位置 i 能看到前后所有词。
   训练：并行算整句，一次性预测所有 [MASK]。
   推理：还是一次性前向，输出被遮住的词。
   用途：文本分类、信息抽取、相似度计算等“理解”任务。
2. Seq2Seq（独立 Encoder + Decoder，原版 Transformer）
   目标：机器翻译、摘要等“一段变另一段”
   做法：
   Encoder：把整句原文读一遍，生成一组“上下文向量”。
   Decoder：自回归地生成译文，每一步都能回头去“查”Encoder 的向量（交叉注意力）。
   掩码：
   – Encoder：全向可见
   – Decoder：下三角（因果）
   训练： teacher-forcing，并行算整句目标语。
   推理：自回归，一步一生成。
3. Prefix LM（T5、UniLM）——“把 Encoder 和 Decoder 合并到同一套参数里”
   目标：续写、填空、翻译都能干
   核心思想：
   输入拆成两段：
   – 前缀（Prefix）：双向可见，像 BERT 一样随便看；
   – 后缀（Suffix）：只能看左边，像 GPT 一样自回归生成。
   人为区分前缀、后缀作为训练数据区分用特殊token
   前缀（Prefix）：输入里被给定的那一段
   后缀（Suffix）：输入里需要模型生成的那一段
   同一堆 Transformer 层，前半段用“全向掩码”，后半段用“因果掩码”。

[Prefix | Suffix]
[p1 p2 p3 | s1 s2 s3]
掩码矩阵

    p1 p2 p3 s1 s2 s3
p1  1  1  1  0  0  0   ← p1 只看前缀
p2  1  1  1  0  0  0
p3  1  1  1  0  0  0
s1  1  1  1  1  0  0   ← s1 可看全部前缀+自己
s2  1  1  1  1  1  0
s3  1  1  1  1  1  1

前缀区域 → 全 1（双向，像 BERT）
后缀区域 → 下三角（因果，像 GPT）

训练：一次前向就能同时做“填空”+“续写”。
推理：给定前缀后，自回归生成后缀。

4. Causal LM（纯 Decoder，GPT / Llama）
   目标：开放式文本生成
   做法：
   结构：只有 Decoder，没有 Encoder。
   掩码：严格的下三角，位置 i 永远看不到 i+1… 未来词。
   训练：Next Token Prediction，并行算整句，但用因果掩码模拟“单步生成”。
   推理：自回归，一步吐一个 token。
   注意：“让模型能看到多少上下文”决定掩码形状，掩码形状决定模型能干什么任务。

---

五、因果模型总结（Causal LM）

• 只用 Transformer 的 Decoder 部分，并且用因果掩码（Causal Mask）强制“只能看左边”。
• 用因果掩码（下三角矩阵）一次性并行算整句，但让位置 i 只能利用 0…i 的信息 → 模型学会“永远不看未来”。
• 自回归一个一个吐 token，天然只能看已生成的左边；这正是训练时因果掩码所模拟的场景。→ 因果掩码是“能力”，自回归是“用法”；
• 没有掩码，模型在训练时就能偷看未来，推理时即使单步生成也会失效。

---

六、自回归推理的两个阶段

6.1 Prefill 阶段（填充/初始化）

• 一次性处理用户输入的所有 token。
• 计算初始 logits，生成第一个 token。
• 同时将所有 K/V 写入 KV-cache。

6.2 Decode 阶段（解码/生成）

• 每步只输入一个新 token。
• 取最新 logits → sample → 得到下一个 token。
• 使用 KV-cache 中的历史 K/V 计算注意力。
• 生成新 token 并更新 KV-cache，直到结束。

---

七、结合 QKV 机制的具体推理流程示例

1. 用户输入（Prefill 阶段）

用户 prompt：
中国的首都是

步骤	操作	说明
① 分词	得到 token 序列	[中, 国, 的, 首, 都, 是]（共 6 个 token）
② 一次性前向	6 个 token 全部送入模型	每层 Transformer 计算 QKV，执行自注意力
③ 更新表示	6 个 token 的 embedding 被刷新	每个 token 获得整句加权后的新向量
④ 提取 KV	将每层的 K/V 按 (layer, head, seq, dim) 保存	写入 KV-cache
⑤ 取最后一位置	仅用最末 token 向量	过 lm_head → logits → softmax → 采样
⑥ 得到首个生成 token	概率最高 = 北	序列延长为 7 个：[中, 国, 的, 首, 都, 是, 北]

---

2. 继续生成（Decode 阶段）

目标：生成下一个字。

子步骤	动作	细节
① 输入	仅送 新生成的单 token "北"	不再重复计算前面 6 个
② 计算 QKV	现算 "北" 的 q, k, v	Q 即时计算，K/V 待追加
③ 拼接历史	K_cache = [K_中, ..., K_是, k_北] <br> V_cache 同理	与 KV-cache 中前 6 个拼接
④ 自注意力	可见 全部历史位置	因 KV-cache 已存之前所有 K/V
⑤ 更新缓存	把 "北" 的 k/v 追加写入	缓存长度变为 7
⑥ 采样	取 logits → softmax → 选最高概率	得到 “京”
⑦ 序列更新	现在序列 = [中, 国, 的, 首, 都, 是, 北, 京]	8 个 token

---

3. 循环直到结束

• 重复第 2 步：
  • 永远只送 最新 1 个 token 进网络；
  • Q 现算，K/V 追加到缓存；
  • 注意力每次都能看见 全部历史（靠 KV-cache）；
• 终止条件：遇到 <EOS> 或达到长度上限。

八、lm_head 的作用与机制

• 将 Transformer 最后一层隐藏向量映射为词表 logits。
• 通常与 token embedding 共享权重，减少参数量。
• 输出 logits 后通过 softmax 得到概率，采样生成 token。

很多模型（GPT、LLaMA）把 lm_head 权重（向量->分数->贪心->采样-> id） 与 token embedding（token embedding 矩阵就是“id → 向量”的查找表） 矩阵共享（输出层参数 = 输入层参数转置），减少参数量

多头注意力 → 残差+LayerNorm → FFN → 残差+LayerNorm → lm_head

多头注意力体现：
多头注意力内部把 hidden 切成 num_heads × head_dim，做完 Attention 再 concat 回 hidden；lm_head 拿到的已是 concat 后的完整向量，所以看不到“头”维度，只需一次矩阵乘即可

---

九、推理框架内部处理逻辑（以 vLLM 为例）

用户 prompt → 切成 token → 生成一个 Sequence（一句话）
每个 seq 有唯一 seq_id，状态：{WAITING, RUNNING, SWAPPED}。

伪结构

class Sequence:
    seq_id: int
    prompt_token_ids: List[int]   # 这句话的所有 token id
    generated_token_ids: List[int] # 已生成的 token id
    status: RUNNING | WAITING | SWAPPED

一共有两个队列 WAITING(等待), RUNNING(运行)。swapped 只是 running 里某些 seq 的“暂存态”即序列的 KV 页被换到 CPU，等 GPU 空位。

一次batch本轮一起 forward 的 token 总数，可以跨多个句子、跨预填充/解码阶段：
batch组成，running 里有 5 条 seq，每条再生成 1 个 token → batch = 5
同时 waiting 里拉来 1 条长 60 token 的 prompt，拆成 chunk=30 → batch += 30取决于（可用预算 = max_num_batched_tokens − 当前 running 已占 token 数）
35 个 token 来自 6 条不同句子，但一次 CUDA kernel 算完，这就叫 一个 batch。

runing的5个token的用于decoder预测下一个token的
waiting是拿新的seq做chunked-prefill（可拆块-预填充）输出 KV-block，如果所有块都处理完进入 runing。
显存不够 → 把 running 队尾 seq 的 KV 页换出到 CPU，等有空位再换回来
token 是最小调度单位 ，GPU 永不空转。

---

十、PagedAttention 的优势

• 内存块动态分配，无需连续地址，避免碎片。
• 支持乱序映射，块可以不连续。
• 同前缀序列可共享 KV 块，节省显存 60~80%。

---

十一、两阶段分离（可选）（Splitting Prefill/Decode）

• 痛点：Prefill 算整句，计算量大；Decode 只算 1 token，延迟要求高。
• 老做法：同一实例混跑 → Prefill 一占 SM，Decode 就排队 → 抖动大
  SM = Streaming Multiprocessor（流式多处理器）≈ “GPU 核心计算单元”，一张 A100 有 108 个 SM。

vLLM可选方案：
 Prefill 实例（大算力 GPU ）
   – 只负责 chunked-prefill → 输出 KV-block
   – 算完通过 NCCL/P2P 异步把块直传到 Decode 实例
 Decode 实例（低延迟 GPU—Decode 每步都要“重看”整条历史，带宽随长度线性涨；用户却坐在屏幕前等下一个字，所以延迟要求极高。）
   – 永远只跑单 token decode → 每步延迟稳定
   – 块已提前到位 → 无等待

---

十二、对比的来看TGI、LMDeploy

如何拆分预算粒度

框架	拆分策略	粒度	混排方式	感受
vLLM	token 级拼图	token	任意长度实时拆，块地址乱序也能算	公交
TGI	request 级接力	request	长句才拆 chunk，先吃 chunk 再统一 decode	地铁
LMDeploy	micro-batch 级砖块	micro-batch	切成固定小块，再跟 decode 单字拼进同一次 kernel	乐高

---

Prefill vs Decode 到底怎么混

1. vLLM：token-level 随时混排（“拼图”）

┌─本轮 CUDA kernel 输入（total_tokens=35）
│ ① decode-0  1tok
│ ② decode-1  1tok
│ ③ decode-2  1tok
│ ④ decode-3  1tok
│ ⑤ decode-4  1tok
│ ⑥ chunk-prefill  30tok（新长句前 30 token）
└──────────────────────────
→ 一次 forward 算完 35 个 token

• 无阶段概念：只要预算有空位，长句拆任意 chunk 与 decode 单字拼在同一张矩阵。
• 矩阵形状 (35, hidden)，FlashAttention 统一 kernel 内部分头处理。

---

2. TGI：request-level 阶段接力（“双队列”）

Phase-1 Prefill（占预算上限 50%）

┌─ CUDA kernel-1（64 tok）──────
│chunk-0  64tok（新长句前 64 token）│
└────────────────────────────────

Phase-2 Decode（剩余预算）

┌─CUDA kernel-2（8 tok）
│decode-0  1tok
│ decode-1  1tok
│ … 8 条
└──────────────────

• 先跑完所有 Prefill chunk，再跑所有 Decode；界限清晰。
• 好处：Prefill 不挤 Decode 的 SM，单字延迟抖动小；代价：多一次 kernel 发射。

---

3. LMDeploy：micro-batch 砖块内交错（“同 kernel 内混砌”）

• 长句先切成 固定 64-token 砖块（micro-batch），再与 decode 单字拼成同一张矩阵。
• 线程块 ID 分区：
  • 线程块 0-3 负责 4 个 micro-batch
  • 线程块 4-11 负责 8 个 decode
• 物理上同 kernel，逻辑分区域，无额外 kernel 发射，SM 利用率最高。

---

显存怎么切块、怎么映射、怎么搬

特性	vLLM	TGI	LMDeploy
块粒度	4 KB ≈ 128 tok	4 KB ≈ 128 tok	固定 32/64/128 tok
映射方式	虚拟→物理 乱序	虚拟→物理 乱序	物理连续 slab
换页时机	同步（调度线程阻塞）	同步（保守，尽量不换）	异步后台线程
是否阻塞 decode	✅ 会阻塞	✅ 会阻塞	❌ 不阻塞（异步）
量化块	外部插件	外部插件	原生 INT4/INT8 块
地址连续性要求	❌ 不要求	❌ 不要求	✅ 要求连续 slab

---

Tensor Core & FlashAttention 速写

• Tensor Core：NVIDIA GPU 专用矩阵乘法硬件单元。
• FlashAttention = 分块 + 重计算，把 Attention 内存访问降一个量级。
  • 标准三步：S=QK^T/√d → P=softmax(S) → O=PV 需 N×N 中间矩阵，三次 HBM （显存）读写，带宽成为瓶颈.。
  • FlashAttention 沿 seq 维切 B×B 小块，在 SRAM 里在线 softmax，只算不存。

FlashAttention

• 将 Attention 计算拆分为小块，避免存储中间矩阵。
• 使用 GPU 片上 SRAM 完成计算，减少 HBM 访问。
• 实现在线 Softmax，保留局部统计信息，避免重复读写。

FlashAttention-2 三级内存瀑布

内存级别	大小	带宽	角色
HBM	40 GB	1.6 TB/s	存 Q/K/V/O
SRAM	192 KB	19 TB/s	算 B×B 子矩阵
寄存器	256 B	>100 TB/s	累加局部 max/sum

手工调度数据搬运：计算只在 SRAM/HBM 各读一次，带宽瓶颈消失。

---

十三、显存管理机制对比

特性	vLLM	TGI	LMDeploy
块粒度	4KB ≈ 128tok	4KB ≈ 128tok	固定 32/64/128tok
映射方式	虚拟→物理乱序	虚拟→物理乱序	物理连续 slab
换页时机	同步阻塞	同步（保守）	异步后台线程
是否阻塞 decode	✅	✅	❌（不阻塞）
量化块支持	插件支持	插件支持	原生 INT4/INT8
地址连续性要求	❌	❌	✅（连续 slab）

---

十四、压测环境与准备

组件	版本/配置说明
GPU	CH20 140GB ×1
模型	Llama-2-7B-chat
框架版本	vLLM 0.5.1/ LMDeploy 0.4.0
压测脚本	profile_throughput.py
测试接口	OpenAI-compatible API
测试参数	prompt=512 tokens, output=128 tokens, concurrency=10/50/100

---

十五、框架启动命令

vLLM

python -m vllm.entrypoints.openai.api_server \
  --model ./Llama-2-7b-chat-ms \
  --dtype float16 \
  --port 8801 \
  --max-model-len 2048 \
  --max-num-batched-tokens 16384 \
  --max-num-seqs 256

默认配置
python -m vllm.entrypoints.openai.api_server --model ./Llama-2-7b-chat-ms --dtype float16 --port 8801 --max-model-len 2048 --served-model-name Llama-2-7b-chat-ms

连续批处理（continuous batching）配置
python -m vllm.entrypoints.openai.api_server --model ./Llama-2-7b-chat-ms --dtype float16 --port 8801 --max-model-len 2048 --served-model-name Llama-2-7b-chat-ms --max-num-batched-tokens 16384 --max-num-seqs 256

参数	作用	你设的值
–max-num-batched-tokens	一个 forward 里最多同时处理多少 token（prefill+decode 一起算）	16384
–max-num-seqs	同一个时刻最多允许多少条序列挤在 batch 里	256

查看id   curl http://localhost:8801/v1/models
请求测试
curl http://localhost:8801/v1/chat/completions \
  -H "Content-Type: application/json" \
  -d '{
    "model": "Llama-2-7b-chat-ms",
    "messages": [{"role": "user", "content": "Hello"}],
    "max_tokens": 20
  }'

---

LMDeploy

lmdeploy serve api_server ./Llama-2-7b-chat-ms \
  --server-port 8803 \
  --tp 1 \
  --cache-max-entry-count 0.8

并发

lmdeploy serve api_server ./Llama-2-7b-chat-ms \ --server-name 0.0.0.0 \ --server-port 8801 \ --model-name Llama-2-7b-chat-ms \ --cache-max-entry-count 0.6 \ --max-batch-size 256 \ --tp 4

参数	说明
--server-port 23333	RESTful API 监听端口
--cache-max-entry-count 0.4	KV-cache 占用显存比例，范围 0～1
--session-len 4096	最大上下文长度
--tp 2	张量并行卡数（多 GPU）
--quant-policy 1	开启 KV-cache 量化

---

十六、压测命令

脚本：https://github.com/Wuzheyuan456/llama2-7b-alpaca-zh/tree/main/stress-testing

python profile_throughput.py \
  --backend openai-chat \
  --host localhost --port 8801 \
  --tokenizer ./Llama-2-7b-chat-ms \
  --num-prompts 1000 \
  --prompt-tokens 512 \
  --output-tokens 128 \
  --concurrency 50 \
  --csv llama7b_vllm_c50.csv

---

十七、压测结果汇总（Llama-2-7B, A100 80G, FP16）

框架	并发	成功请求	总耗时 (s)	总生成 tokens	Throughput (tok/s)	TTFT 平均 (ms)	TTFT 95th (ms)	Request 平均延迟 (ms)	特殊配置
vLLM	10	1000/1000	62.83	77174	1228.21	623.11	1049.14	623.11	默认
vLLM	50	1000/1000	21.34	77834	3647.51	1033.28	1743.26	1033.28	默认
vLLM	100	1000/1000	18.16	76435	4209.96	1723.67	2986.94	1723.67	默认
vLLM	10	1000/1000	191.64	76110	397.16	1900.78	4113.53	1900.78	–max-num-batched-tokens 16384 --max-num-seqs 256
vLLM	50	1000/1000	59.93	79583	1327.88	2867.70	6055.14	2867.70	–max-num-batched-tokens 16384 --max-num-seqs 256
vLLM	100	1000/1000	36.12	75701	2096.02	3386.09	6545.83	3386.09	–max-num-batched-tokens 16384 --max-num-seqs 256
vLLM	10	1000/1000	198.88	75698	380.62	1972.33	4313.34	1972.33	–max-num-batched-tokens 8192 --max-num-seqs 128
vLLM	50	1000/1000	55.36	78719	1422.04	2664.29	4975.63	2664.29	–max-num-batched-tokens 8192 --max-num-seqs 128
vLLM	100	1000/1000	28.30	77851	2750.77	2524.29	5684.57	2524.29	–max-num-batched-tokens 8192 --max-num-seqs 128
vLLM	10	1000/1000	230.68	76701	332.50	2276.71	5077.38	2276.71	–max-num-batched-tokens 4096 --max-num-seqs 64
vLLM	50	1000/1000	63.89	77254	1209.20	3076.16	6216.20	3076.16	–max-num-batched-tokens 4096 --max-num-seqs 64
vLLM	100	1000/1000	46.53	76994	1654.78	4247.45	6824.87	4247.45	–max-num-batched-tokens 4096 --max-num-seqs 64
LMDeploy	10	1000/1000	339.76	116774	343.70	3388.69	3990.70	3388.69	默认
LMDeploy	50	1000/1000	193.73	116482	601.25	9614.02	11513.87	9614.02	默认
LMDeploy	100	1000/1000	178.32	116409	652.81	17645.12	23737.31	17645.12	默认
LMDeploy	10	1000/1000	235.25	115396	490.53	2341.88	3469.03	2341.88	未注明（非默认优化）
LMDeploy	50	1000/1000	123.80	116125	938.03	6096.04	7719.60	6096.04	未注明（非默认优化）
LMDeploy	100	1000/1000	104.74	116360	1110.90	10216.09	13031.25	10216.09	未注明（非默认优化）

vLLM 主打低延迟，LMDeploy 主打高吞吐；并发越高，两者差距越极端。

---

十八、结论与选型建议

场景需求	推荐框架	理由说明
高吞吐、离线批量推理	LMDeploy	CUDA 优化极致，吞吐最高
低延迟、交互式对话	vLLM	TTFT 最小，适合实时响应
企业部署、功能丰富	TGI	支持量化、投机解码、日志完善

---

📎 附录：

• 所有测试基于公开脚本与模型，结果可复现。
