我用ADAU1761入门开发板教你做音频开发，有手就行(八)：电平实时显示

作者的话

ADAU1761是ADI公司音频DSP处理器，SigmaDSP系列里可以说价格最便宜的一颗，零售价10块钱？或者更低？用得人非常多，但是我看似乎全网就我做了一块教新手入门，以及让用户能快速评估这颗DSP性能的板，有这么神秘吗？这颗甜品DSP我觉得有必要科普一下，到底怎么去做开发，在我看来这颗真的是有手就行。

ADAU1761，ADI给他的一句话定义是：集成 PLL 的 SIGMADSP® 立体声、低功耗、96 KHZ、24 位音频编解码器，但我觉得定义成codec显然是不合适的，因为他有海量的DSP算法，而不仅仅只是做ADDA。所以我更愿意称他为自带codec的音频DSP。

正因为他是一颗有海量算法的DSP，又自带了codec，价格且是最底，开发有手就行，所以很有竞争力。

这个系列用到的硬件有

ADAU1761评估板

产品链接：https://item.taobao.com/item.htm?id=38240607959&spm=a1z10.5-c.w4002-5192690539.11.289a24cbZPGllT

USBi仿真器

产品链接：https://item.taobao.com/item.htm?id=38242936768&spm=a1z10.5-c.w4002-5192690539.11.537e2dbdy3MyZZ

MCU控制卡

产品链接：https://item.taobao.com/item.htm?id=599032051661&spm=a1z10.5-c.w4002-5192690539.19.5b4c629cPjln3G

ADAU1761 的开发 6：左右声道电平实时显示

在前面的所有例程中，我们的输出都是双声道，下面我们来搞个控件，实时的看一下这左右声道的电平。

“电平检测器”(Level Detector)模块计算输入信号电平，实时地从硬件中直接读取，并以图形方式将电平值显示在仪表显示屏上。 “单电平检测器”(Single-Level Detector)计算并显示信号的均方根电平，单位为 dB。 电平检测器只进行分析，不修改输入信号。输出引脚的信号与输入相同。

通过“开/关”(On / Off)按钮启用或禁用显示屏。直到原理图设计编译完毕并下载至硬件且正确配置 USB 通信通道之后，电平检测器才会正常工作。 显示屏的刷新率约为 10 Hz，绿色横线跟踪最大均方根值，略微延迟。

注意，显示屏的性能受制于您的 PC 系统和 USB 通信资源。使用多个电平检测器可能降低响应性。

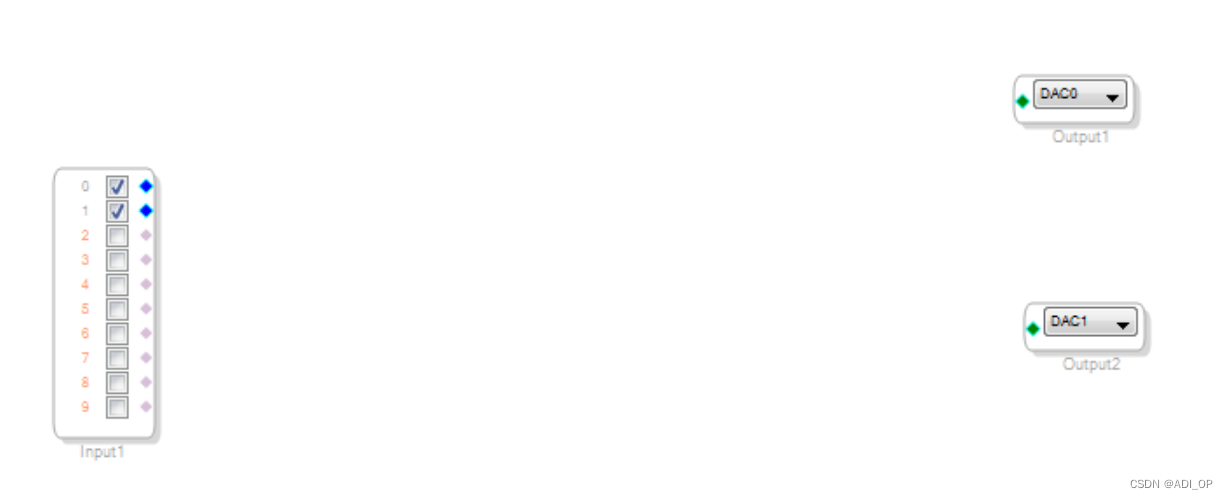

1）硬件设计，原理图设计，到下面的状态，不再赘述。

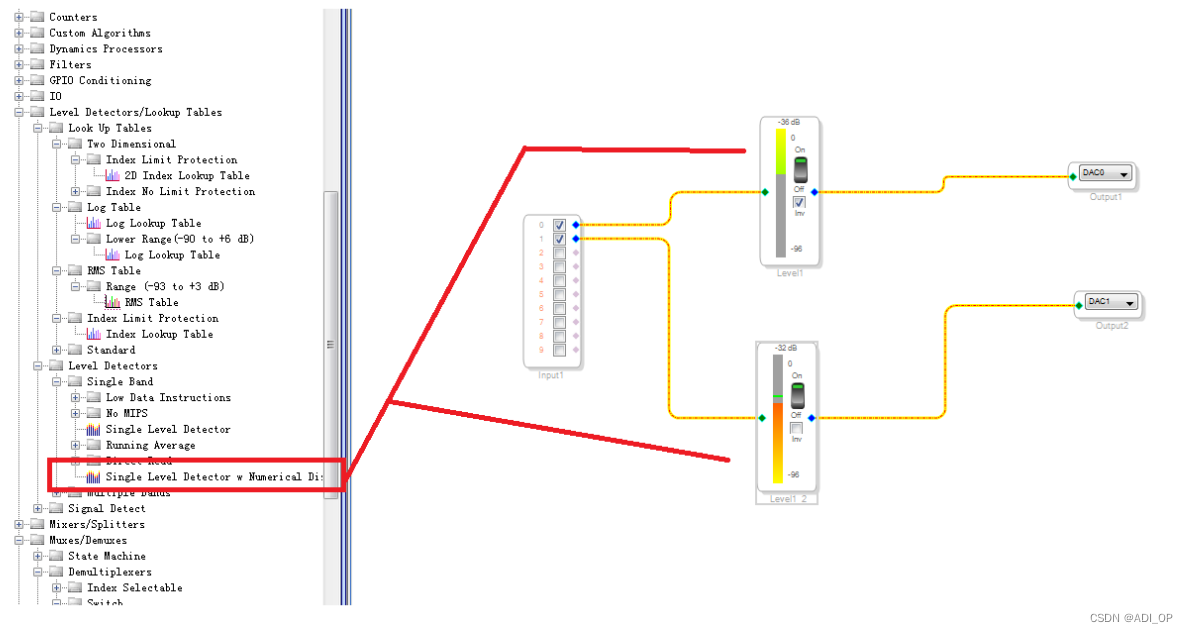

2）点开 Level Detectors/Lookup Tables 的下面这个 Single Livel Detector 模块，拖出去 2 个。作为左右声道电平实时显示，并连线，完成设计。（其他的显示还有很多，用户可以自行拖出来测试）

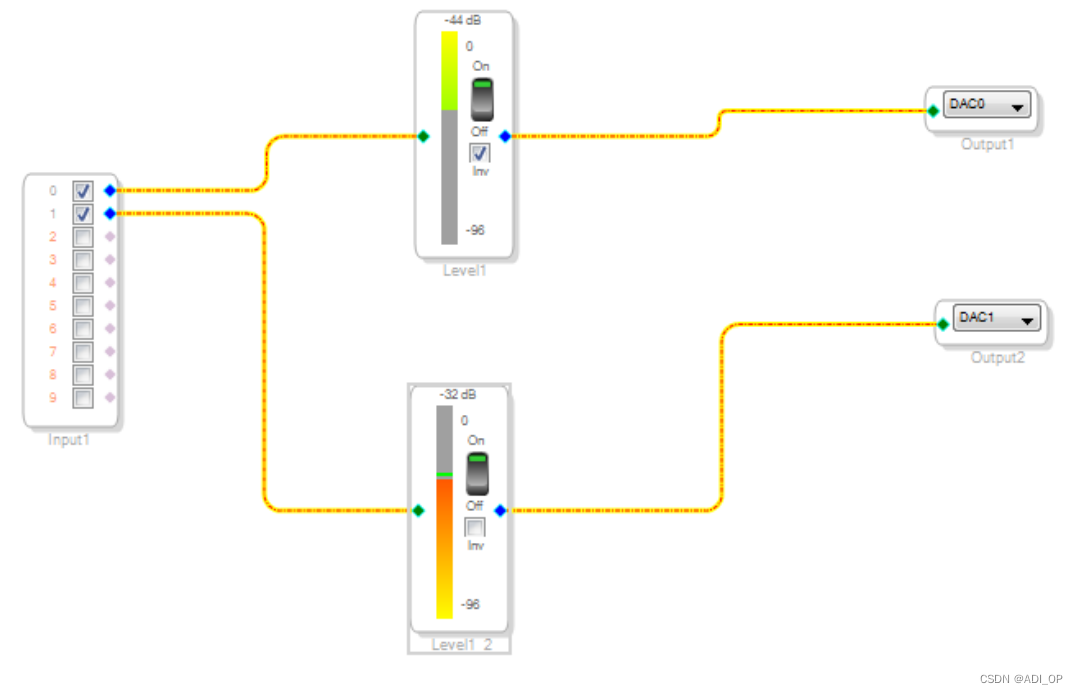

3）将例程通过 usbi 下载到板子上，并打开 on 开关，音源输入，音源输出，这个时候就能在你的原理图这里看到这 2 个通道的实时的左右声道电平显示了。打开后选中上面的这个INV 打勾，显示又有不同，大家可自行测试。
