题目：KubeSphere 容器平台高可用：环境搭建与可视化操作指南

版本号: 1.0,0
作者: @老王要学习
日期: 2025.06.05
适用环境: Ubuntu22

文档说明

本文围绕 KubeSphere 容器平台高可用展开，涵盖环境准备的软硬件要求。先回顾 k8s 操作，如查看存储类、配置 PVC 等；后介绍 k8e 对 k8s 集群可视化，包括进入控制平台、修改密码、创建项目和工作负载等操作，提供命令及可视化配置的相关内容

环境准备

硬件要求

• 服务器： 2核CPU、2GB内存，20GB硬盘空间
• 网络： 确保服务器具有固定的IP地址，并且防火墙允许FTP端口（默认22端口）的通信

软件要求

• 操作系统：Ubuntu22
• FTP软件：SecureCRT
• 软件包：

---

一、k8s简单回顾

1.1查看k8s集群中存储类

# 查看 Kubernetes 集群中 存储类（StorageClass）
kubectl get storageclasses.storage.k8s.io
#输出如下：
NAME         PROVISIONER                                   RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
nfs-client   k8s-sigs.io/nfs-subdir-external-provisioner   Delete          Immediate           false                  2d18h

1.2修改tab空格缩进为2

echo 'set tab-width 2' >> ~/.inputrc
echo 'set expand-tab on' >> ~/.inputrc  # 将 Tab 转换为空格

1.3写入pvc.yml文件

# 写入PVCyml文件
cat>mypvc.yml<<LW
apiVersion: v1                        #配置采用Kubernetes API 的核心 v1 版本，像 Pod、Service、PVC 等基础资源都使用这个版本
kind: PersistentVolumeClaim           #明确这是一个PVC资源，其作用是向集群申请存储资源
metadata:
  name: mypodpvc                      #给PVC设定名为mypodpvc，后续pod挂载存储时会用到这个名称
spec:
  accessModes:                        #对PVC访问模式进行定义，这里采用ReadWriteOnce
    - ReadWriteOnce                   #该PVC能够被单个节点以读写的方式进行挂载
  storageClassName: nfs-client        #指定要使用的存储名称为nfs-client
  resources:
    requests:
      storage: 1Gi                    #申请存储空间大小为1GB
LW

# 配置PVC
kubectl create -f mypvc.yml
#输出如下：
persistentvolumeclaim/mypodpvc created

# 查看PVC状态(PVC已经成功创建并绑定到 PV状态为 Bound)
kubectl get pvc
#输出如下：
NAME       STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   VOLUMEATTRIBUTESCLASS   AGE
mypodpvc   Bound    pvc-eba394ca-6101-45c4-8ba9-2df0ee34148f   1Gi        RWO            nfs-client     <unset>                 29s

1.4快速生成Pod文件

# 生成一个基于 busybox 镜像的 Pod 配置文件
kubectl run mypod --image busybox --dry-run=client -o yaml >mypod.yml

# 我们进行简单配置
apiVersion: v1              #使用 Kubernetes 核心 API 的 v1 版本
kind: Pod                   #资源类型为 Pod
metadata:                   #元数据
  labels:                   #标签，用于选择和分类资源，这里添加run=mypod标签
    run: mypod
  name: mypod               #Pod名称，必须在名称空间的唯一
spec:
  containers:               #容器定义
  - image: busybox          #使用busybox镜像
    name: mypod             #容器名称
    command:                #容器启动命令
      - sh
      - -c
      - sleep 1000000000000 #长时间sleep使容器保存运行
    volumeMounts:           #存储卷挂载配置
      - mountPath: /tmp     #容器内的挂载路径为/tmp目录
        name: myvol         #挂载的卷名称，必须与 spec.volumes 中定义的名称匹配

  volumes:                  #卷定义
    - name: myvol           #与 volumeMounts 中的名称对应
      PersistentVolumeClaim:  #使用 PVC 作为卷来源
        claimName: mypodpvc #引用之前创建的 PVC "mypodpvc"

# 生成一个基于 busybox 镜像的 dep 配置文件
kubectl create deployment mydep --replicas 3 --image nginx --dry-run=client -o yaml >mydep.yml

# 我们删除PVC资源
kubectl delete -f mypvc.yml
#输出如下：
persistentvolumeclaim "mypodpvc" deleted

# 如下我们进行可视化的配置操作

二、k8e对k8s集群可视化

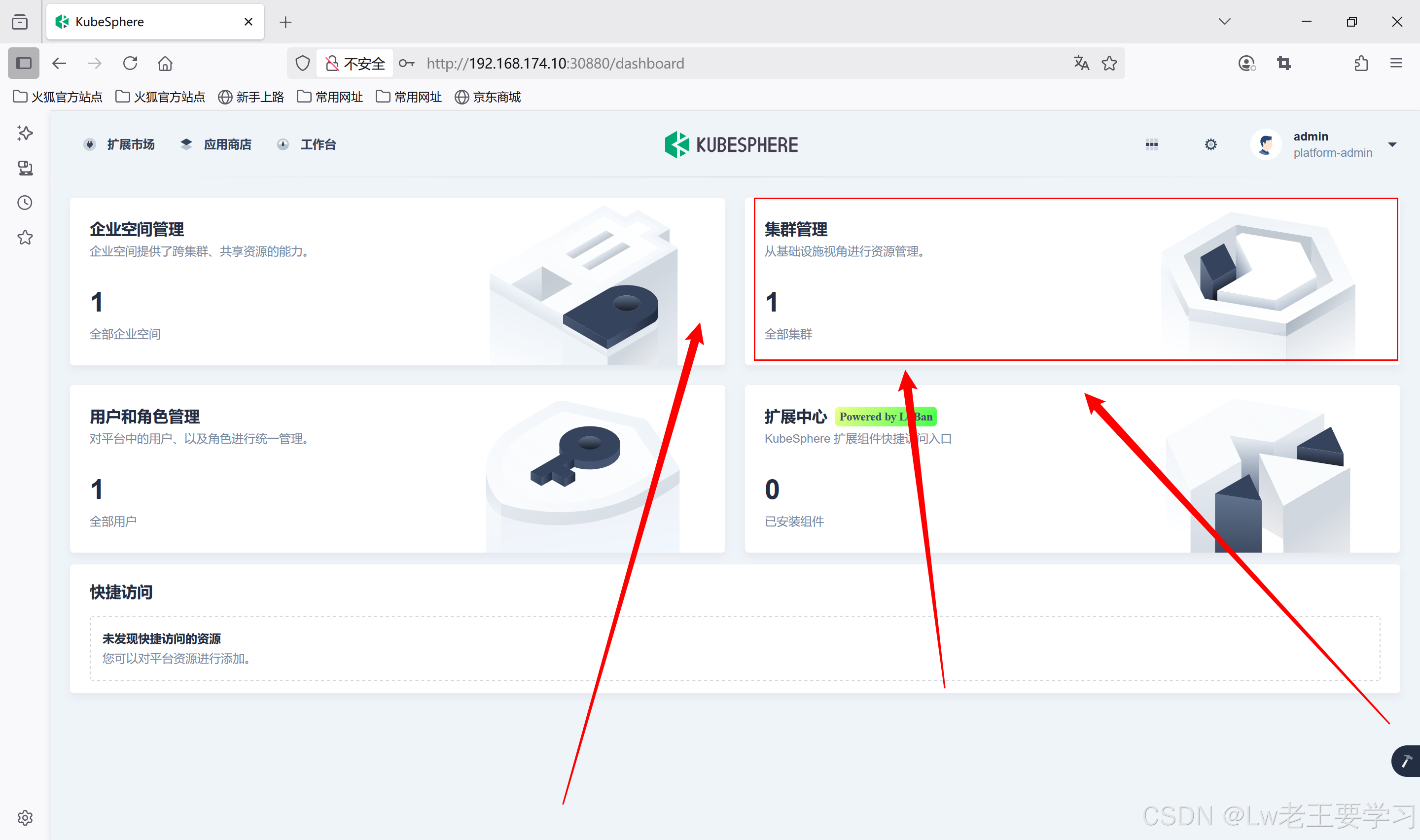

2.1进入k8e控制平台

http://192.168.174.10:30880/login

# 密码如下：
3. Login to KubeSphere Console

    Use the following credentials to log in:

    Account: admin
    Password: P@88w0rd

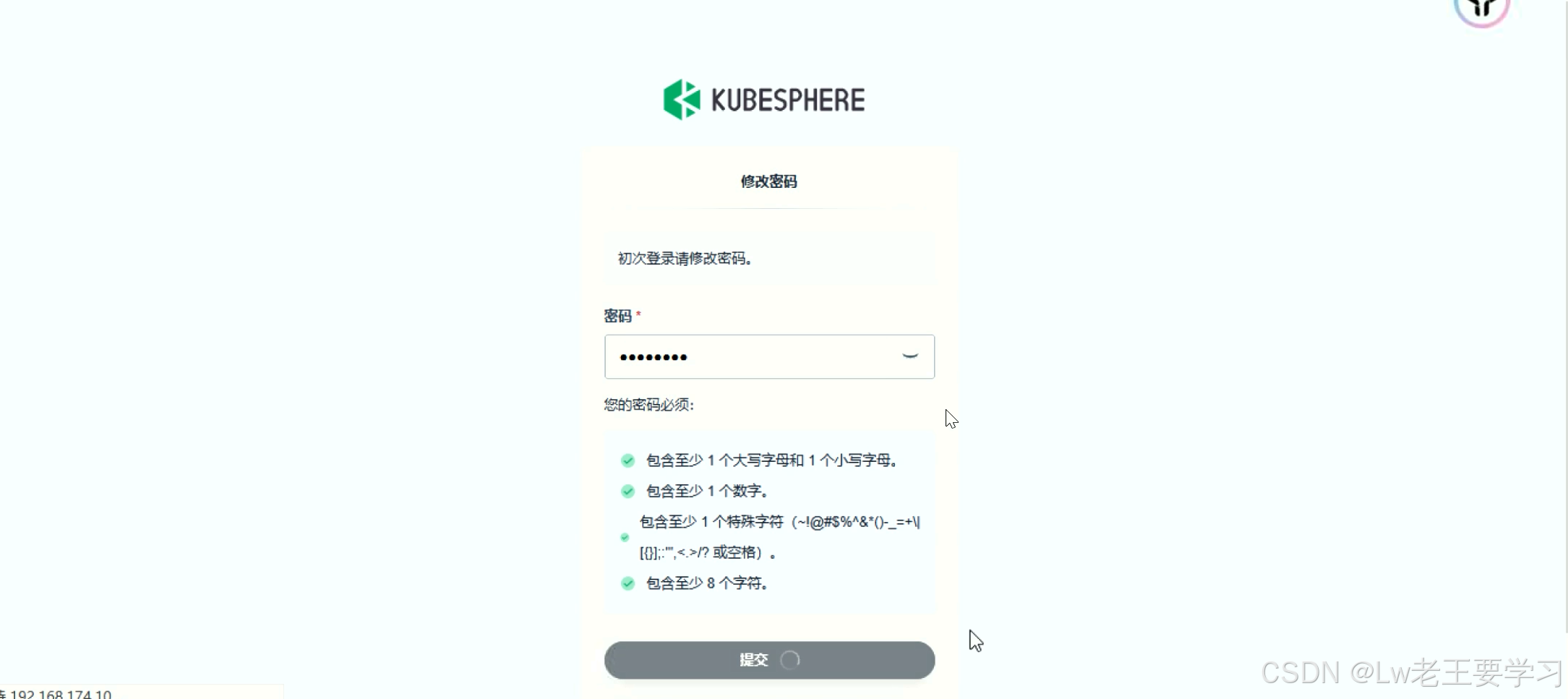

2.2修改初始密码

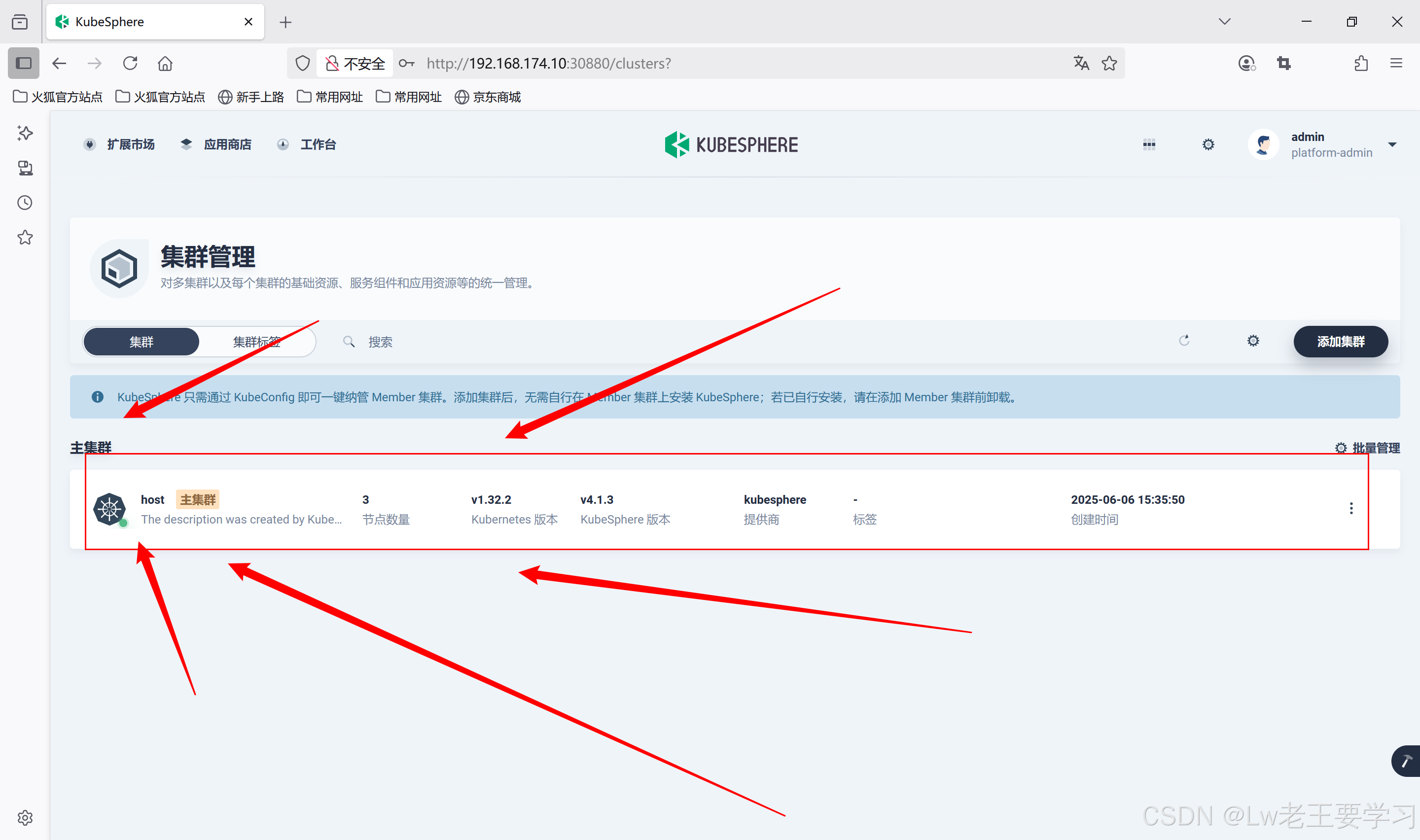

2.3查看我们的集群节点状态

# 等同如下节点，只是图形化展示出来
kubectl get no
NAME        STATUS   ROLES                  AGE     VERSION
master-10   Ready    control-plane,worker   3d23h   v1.32.2
master-20   Ready    control-plane,worker   3d23h   v1.32.2
master-30   Ready    control-plane,worker   3d23h   v1.32.2

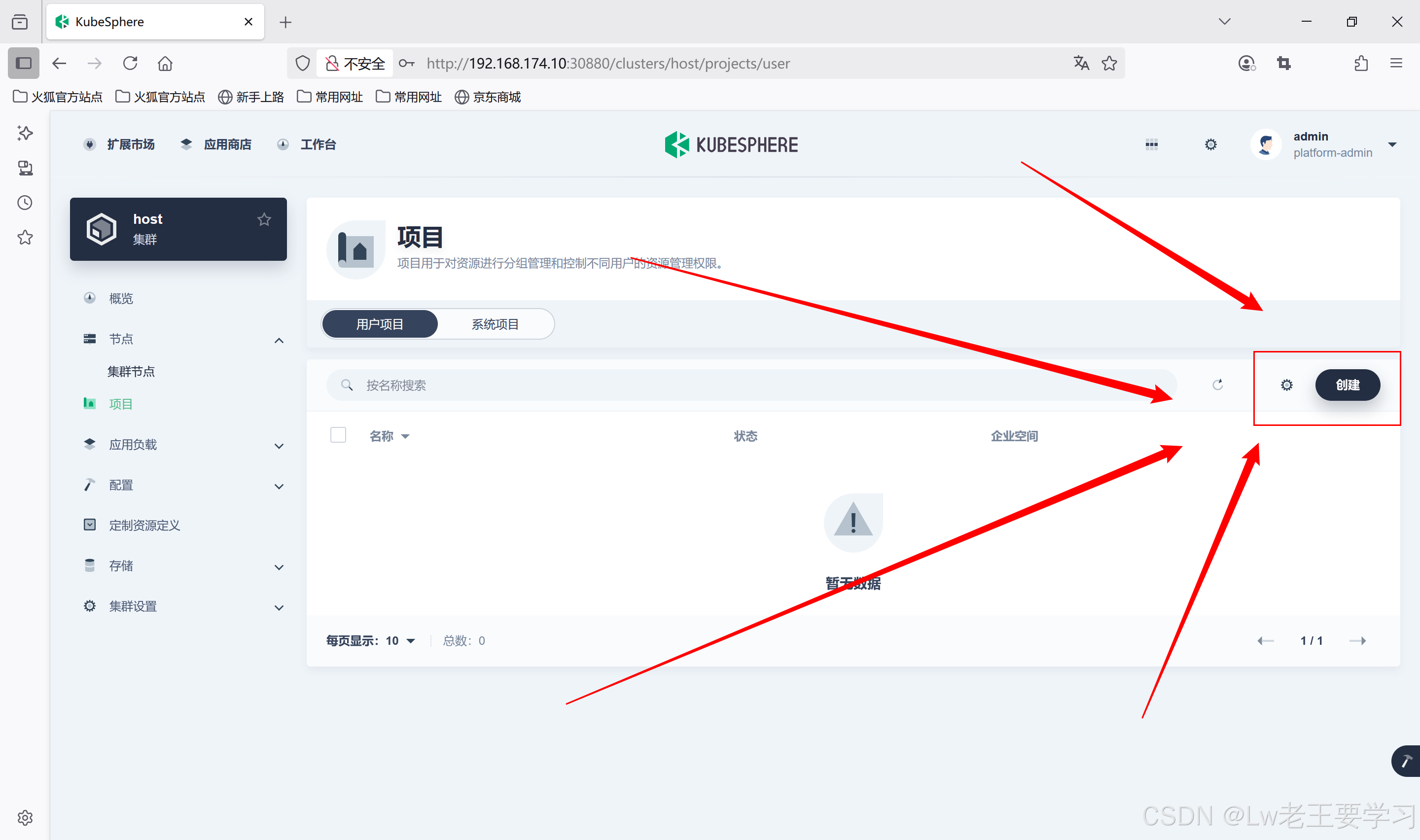

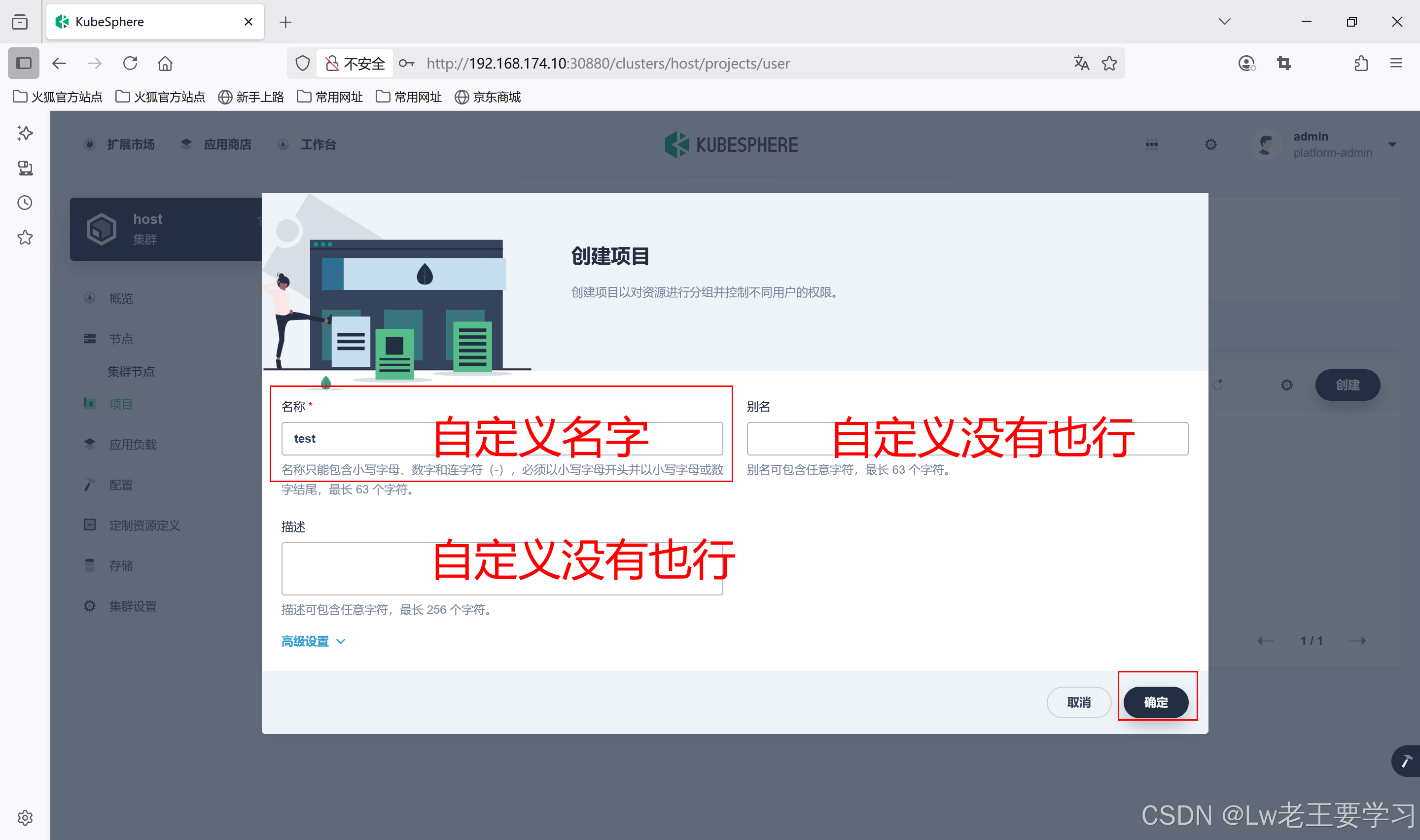

2.4创建项目(类似于名称空间)

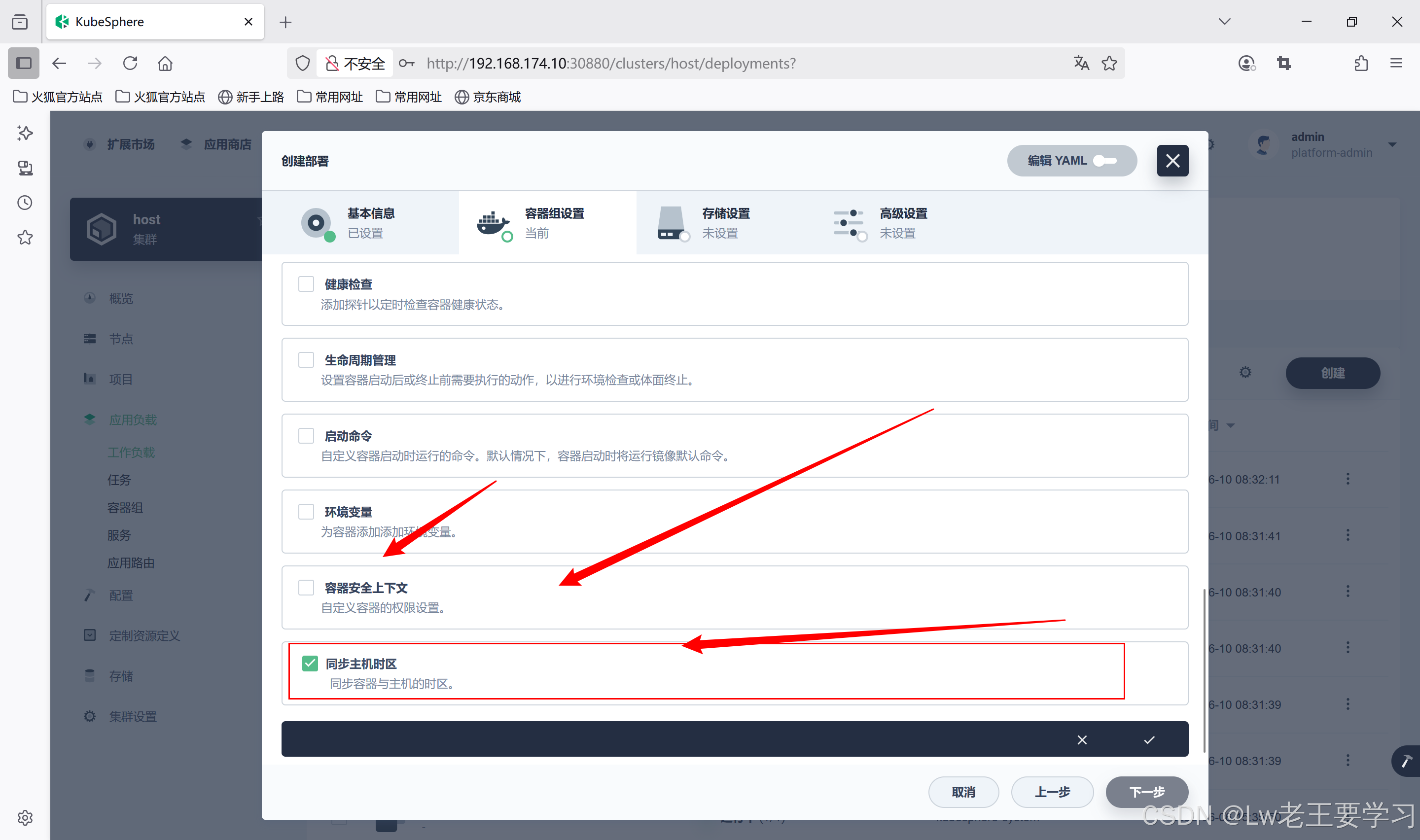

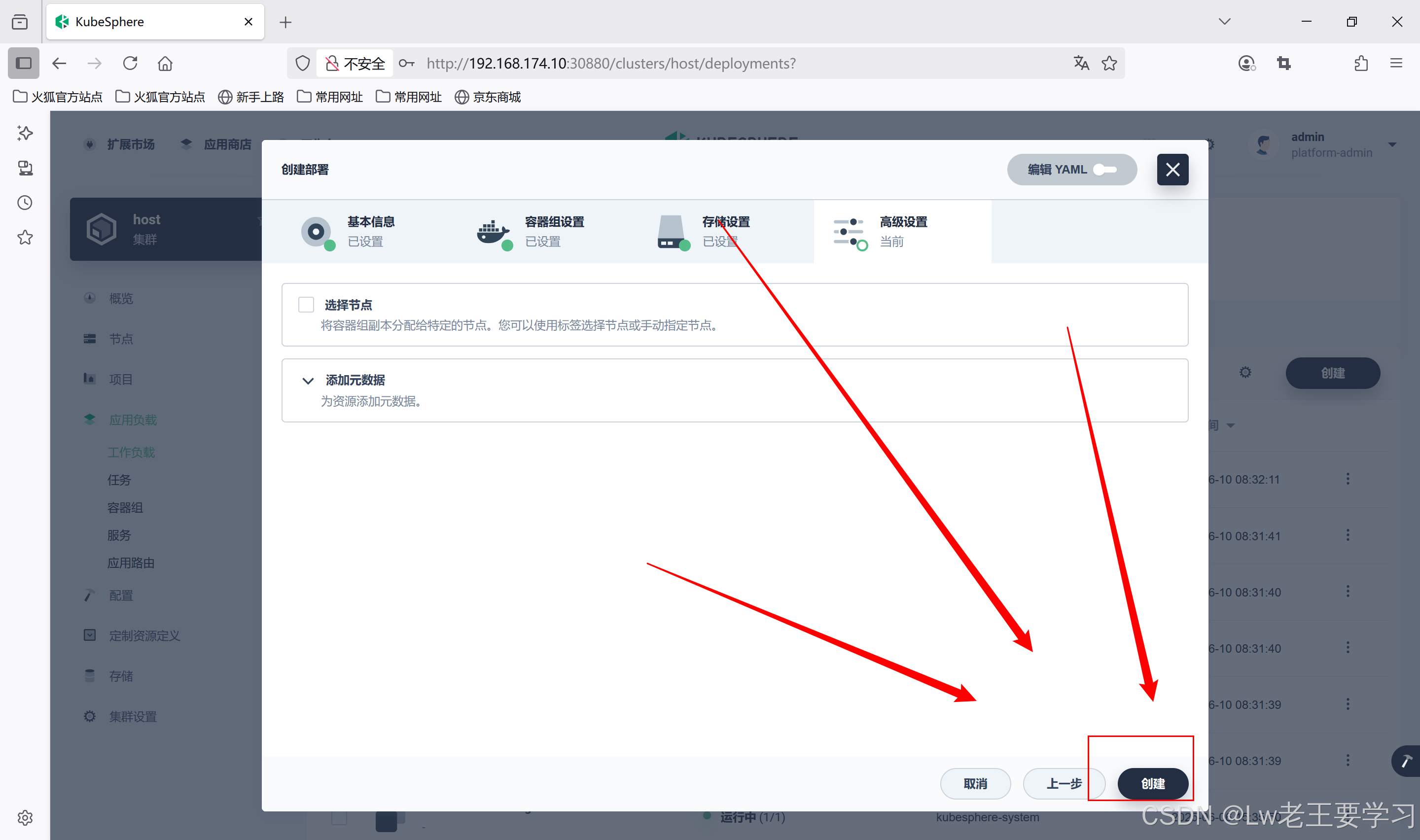

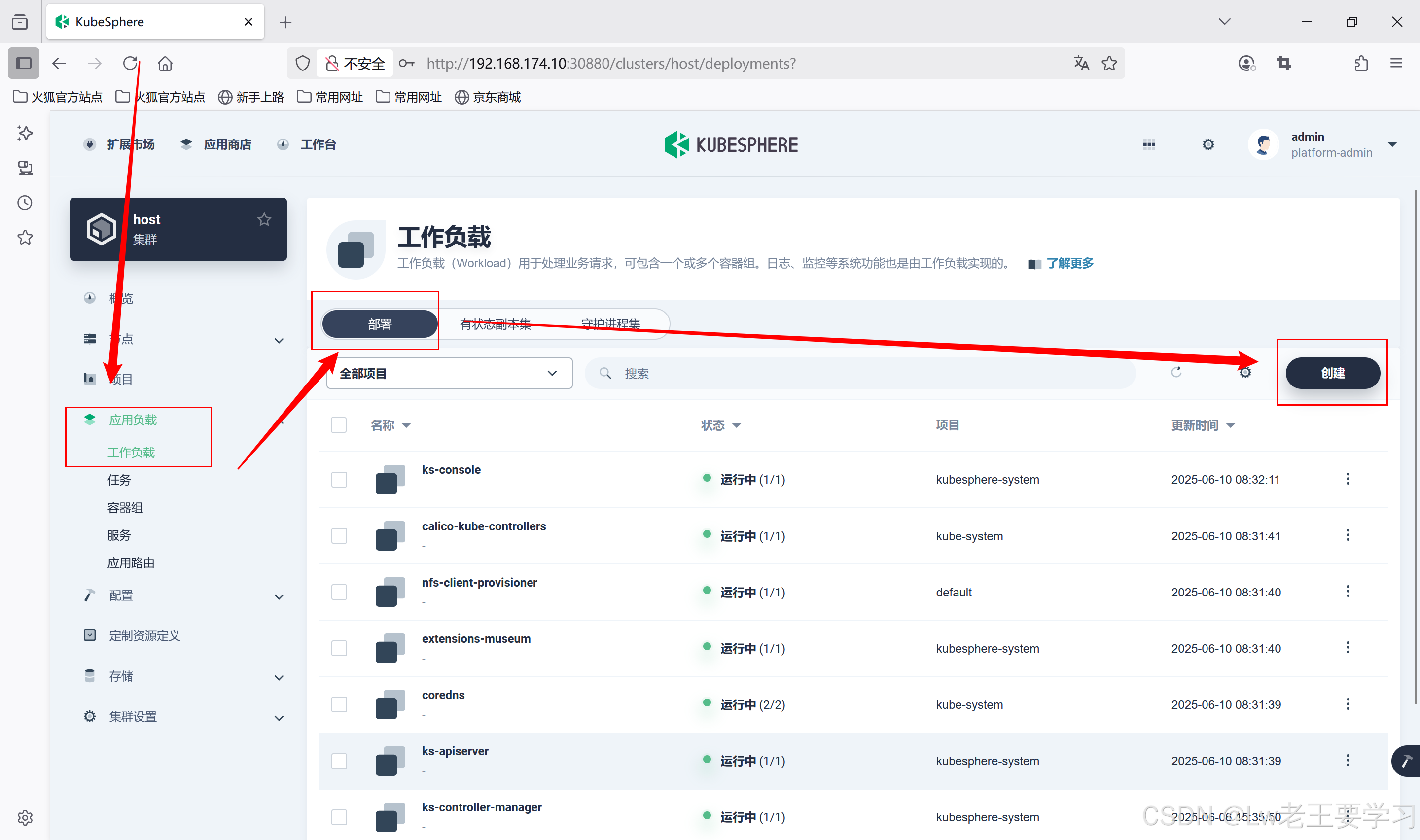

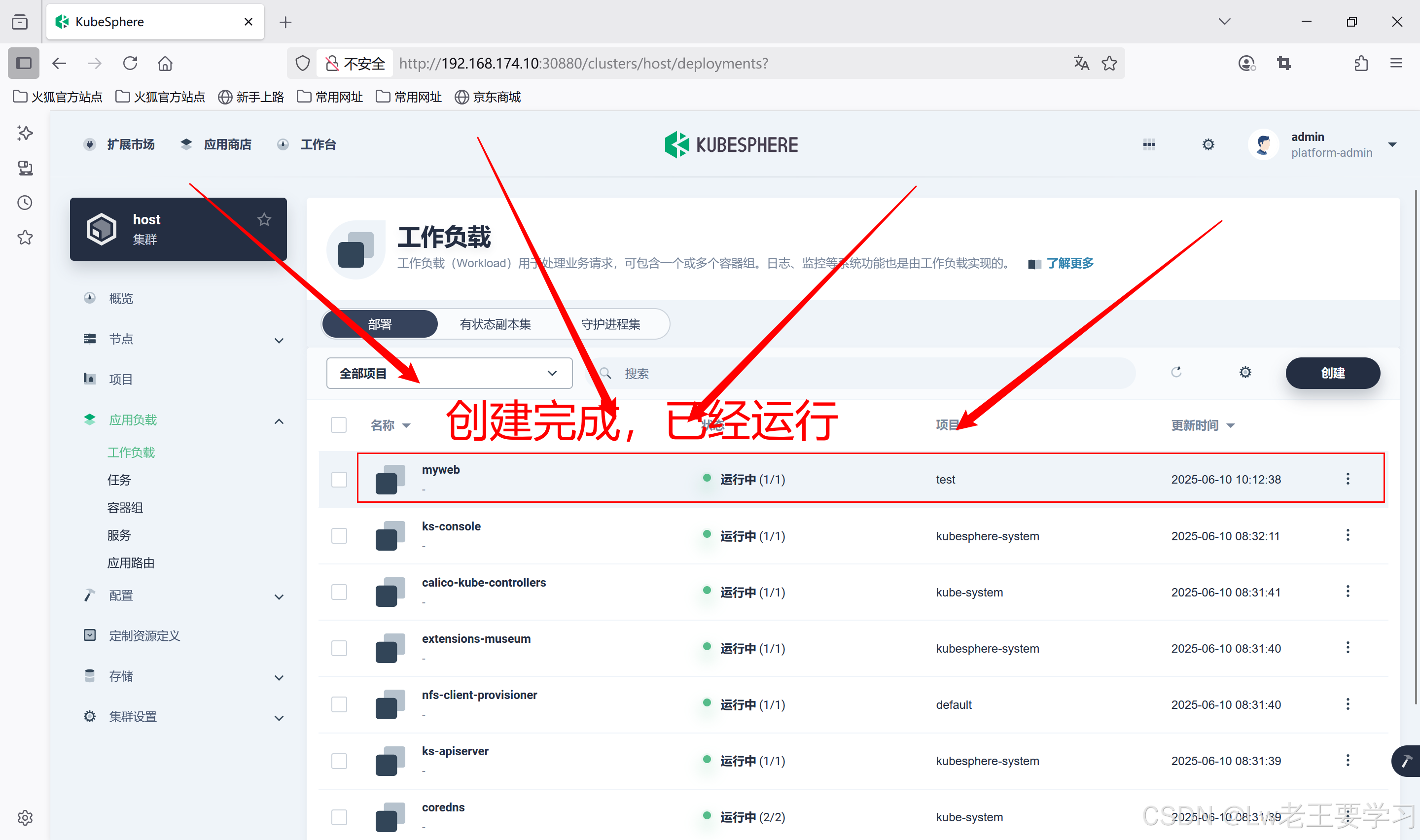

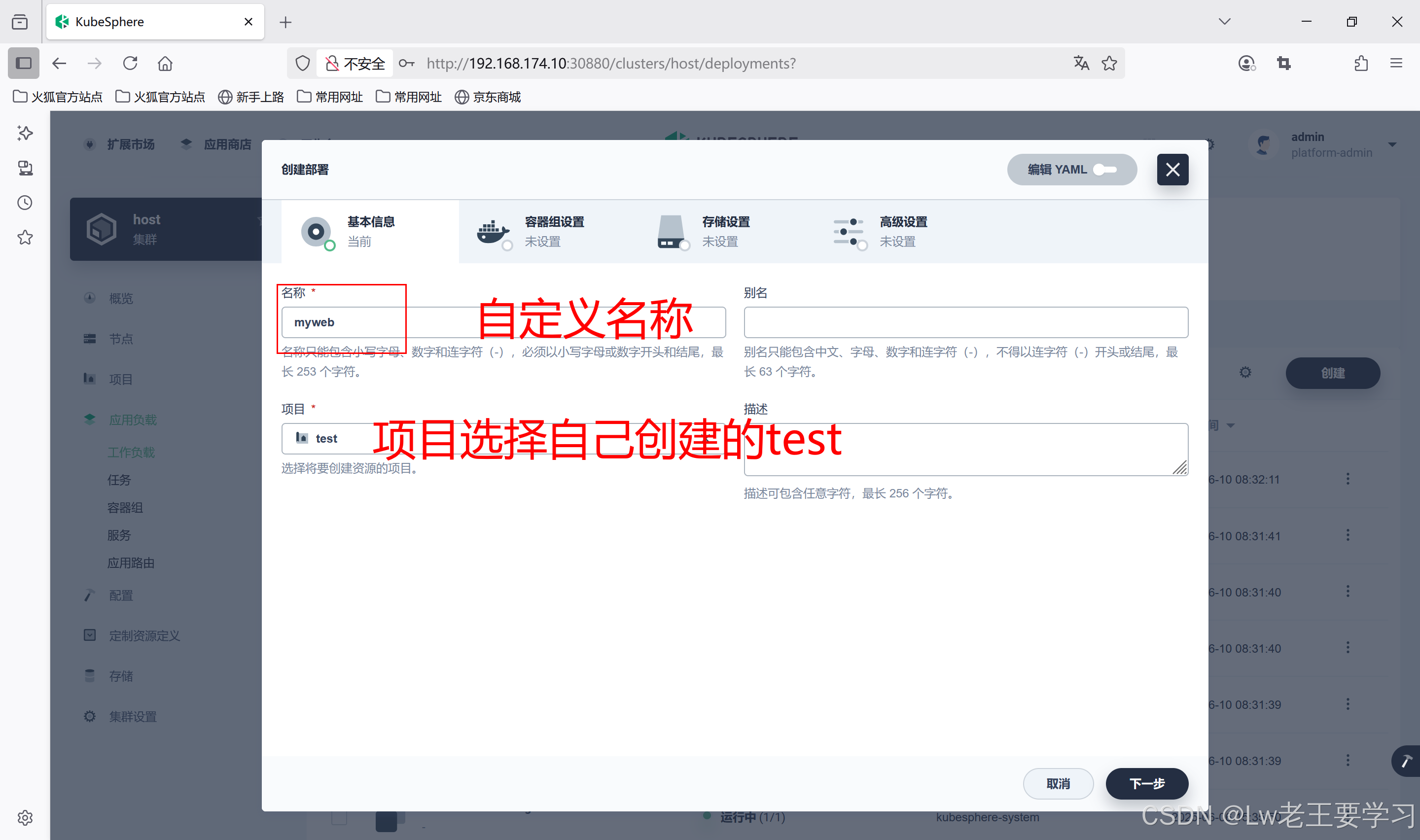

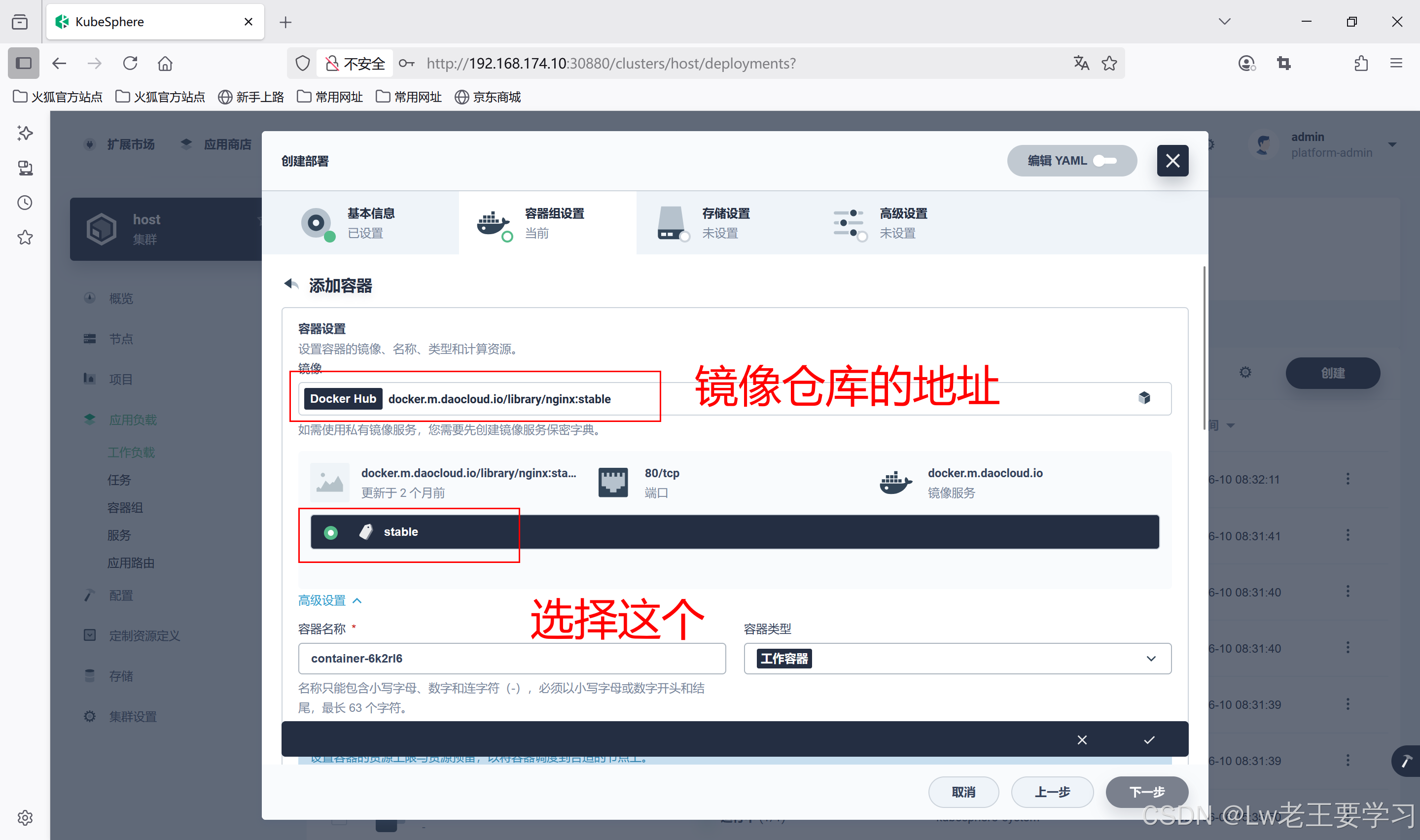

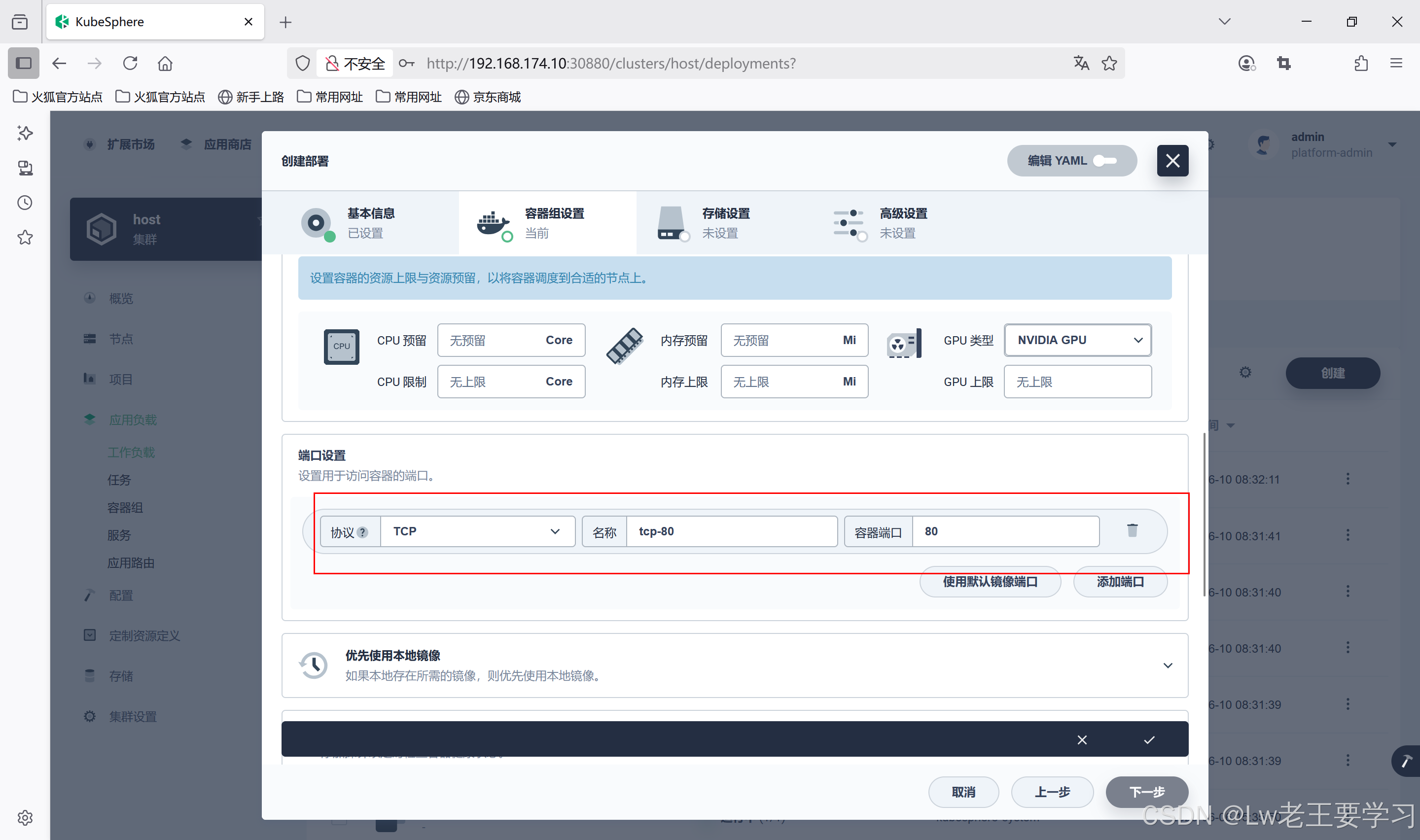

2.5创建工作负载——部署——创建

# 查看k8s名称空间
kubectl get ns
NAME                         STATUS   AGE
default                      Active   3d23h
kube-node-lease              Active   3d23h
kube-public                  Active   3d23h
kube-system                  Active   3d23h
kubekey-system               Active   3d23h
kubesphere-controls-system   Active   3d18h
kubesphere-system            Active   3d18h
test                         Active   10m      <<<<<<<<创建的test

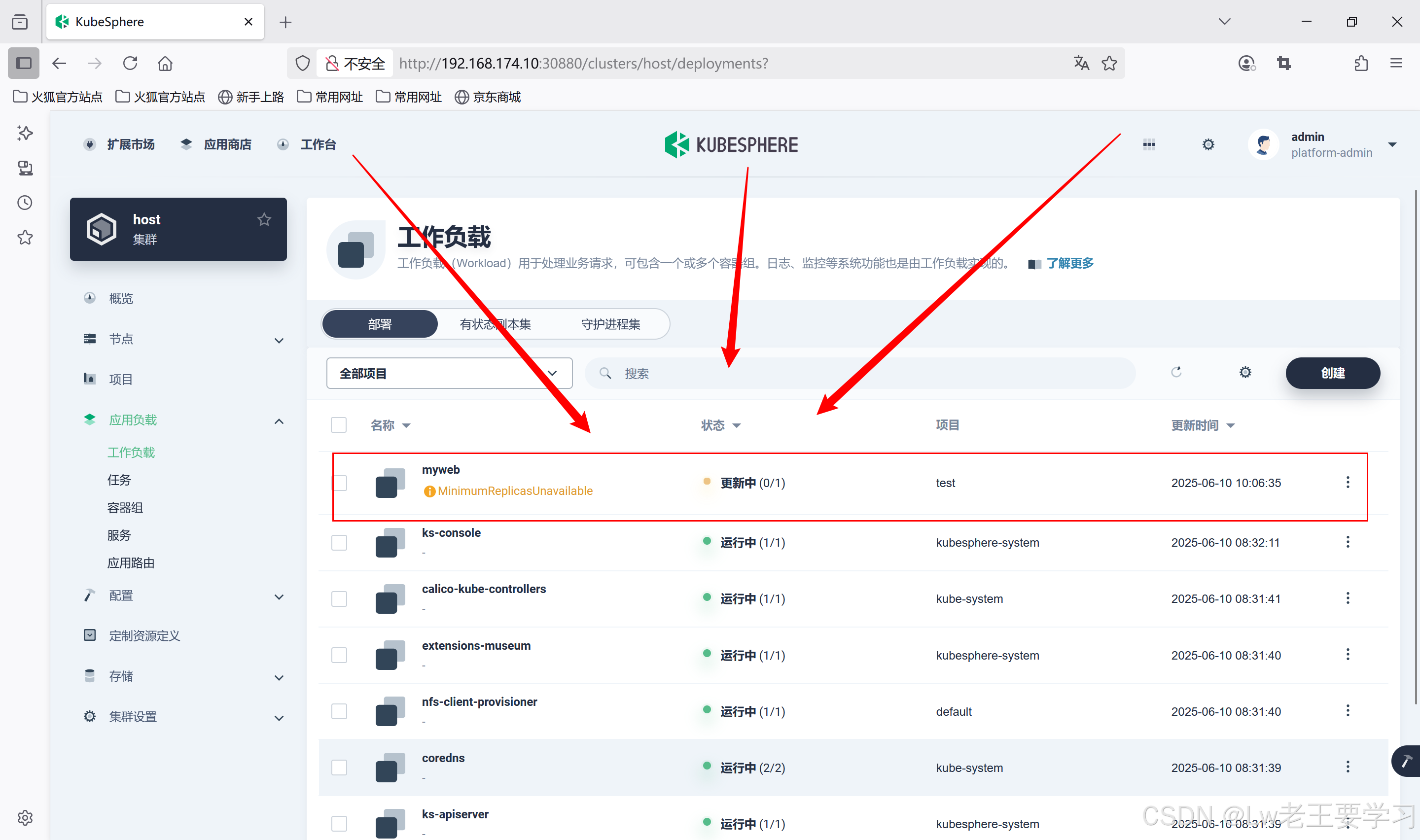

# 查看test中的pod正在启动中(等待启动)
kubectl get pod -n test
#输出如下：
NAME                     READY   STATUS              RESTARTS   AGE
myweb-646b4c9f65-6cs2s   0/1     ContainerCreating   0          82s

# 查看特定Pod(myweb)详细信息
kubectl describe pod -n test myweb-646b4c9f65-6cs2s
#输出如下：
Events:
  Type    Reason     Age    From               Message
  ----    ------     ----   ----               -------
  Normal  Scheduled  4m29s  default-scheduler  Successfully assigned test/myweb-646b4c9f65-6cs2s to master-30    <<<<<<分配到30
  Normal  Pulling    4m28s  kubelet            Pulling image "docker.m.daocloud.io/library/nginx:stable"    <<<<<<正在下载

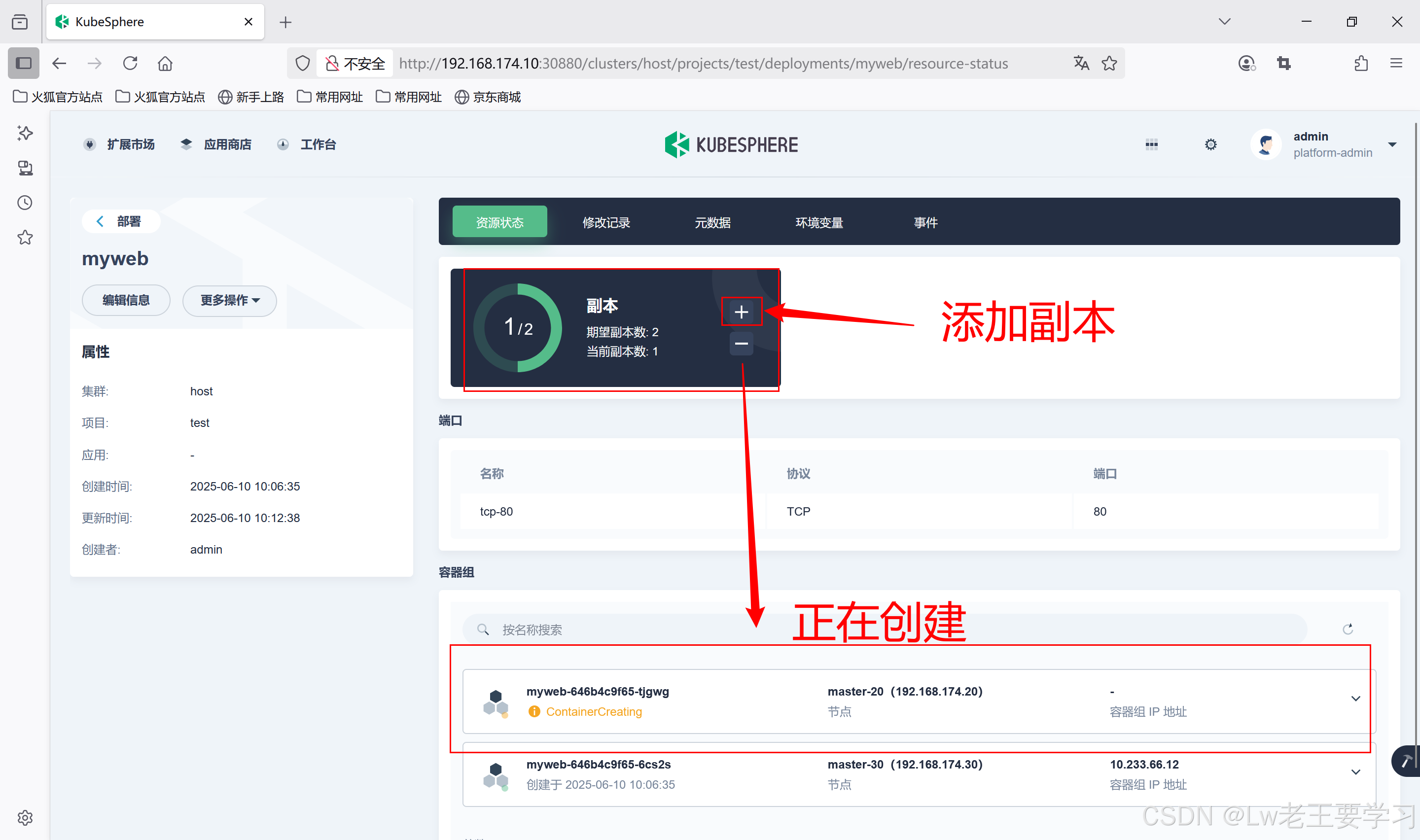

2.6创建完成进入myweb查看并添加一个副本

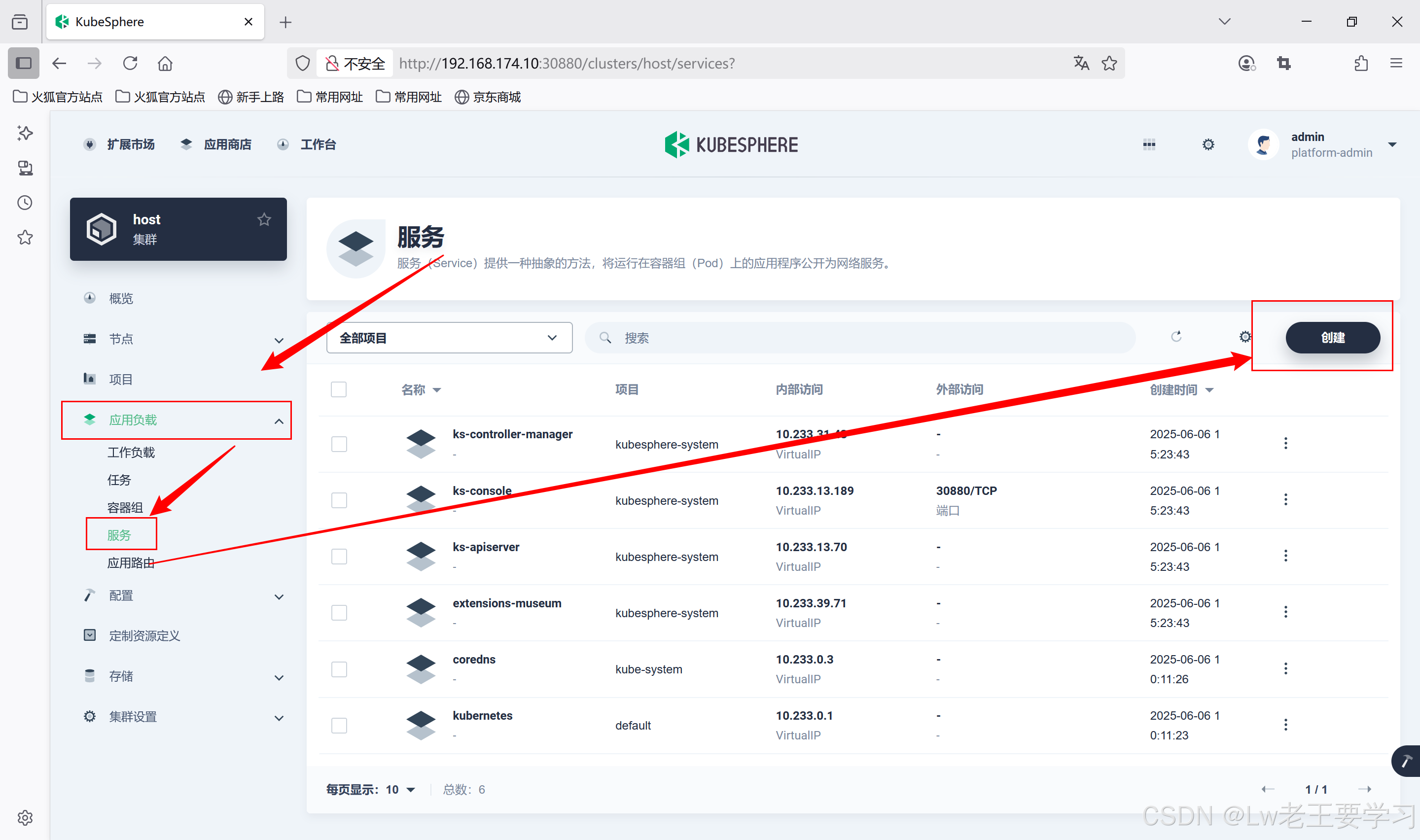

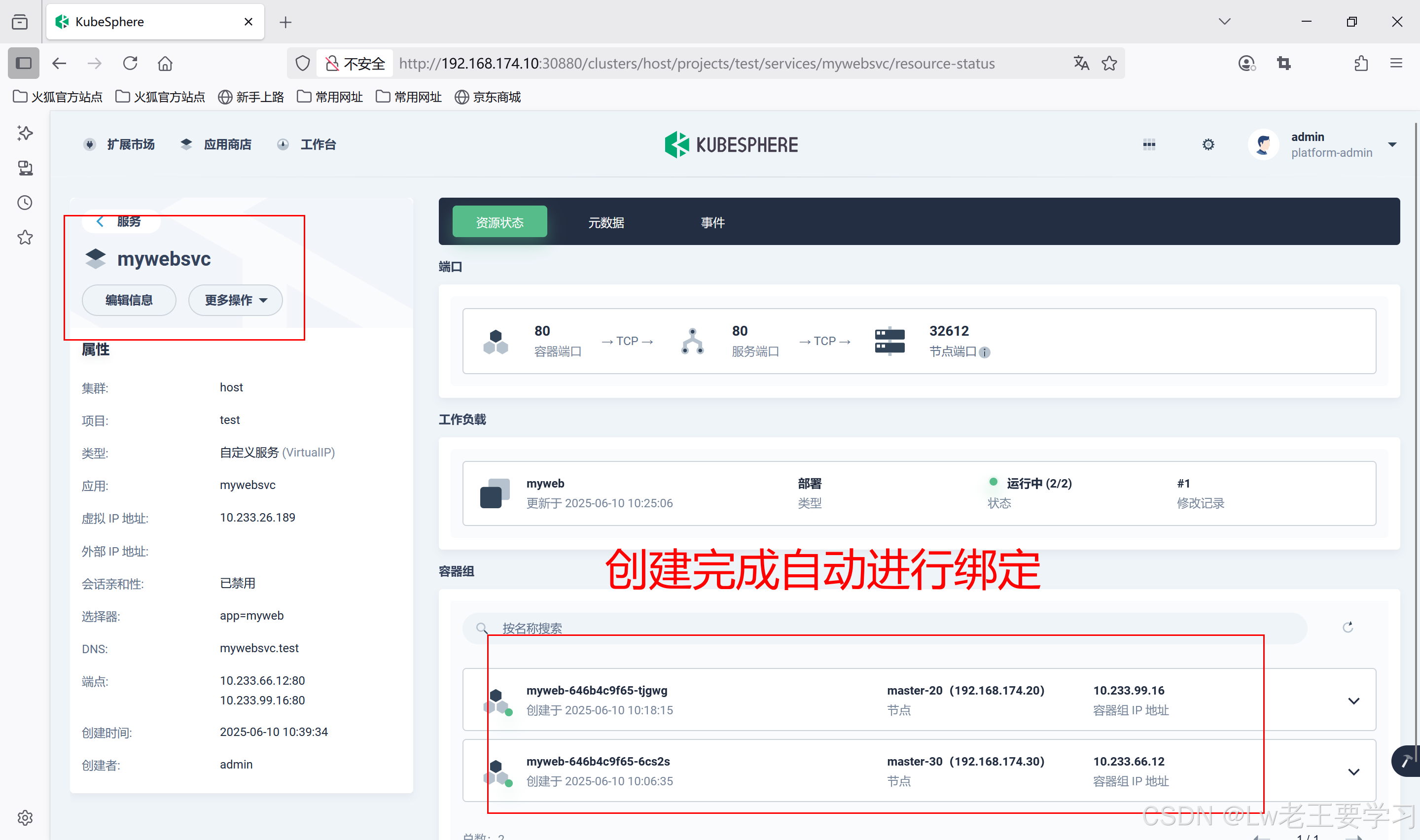

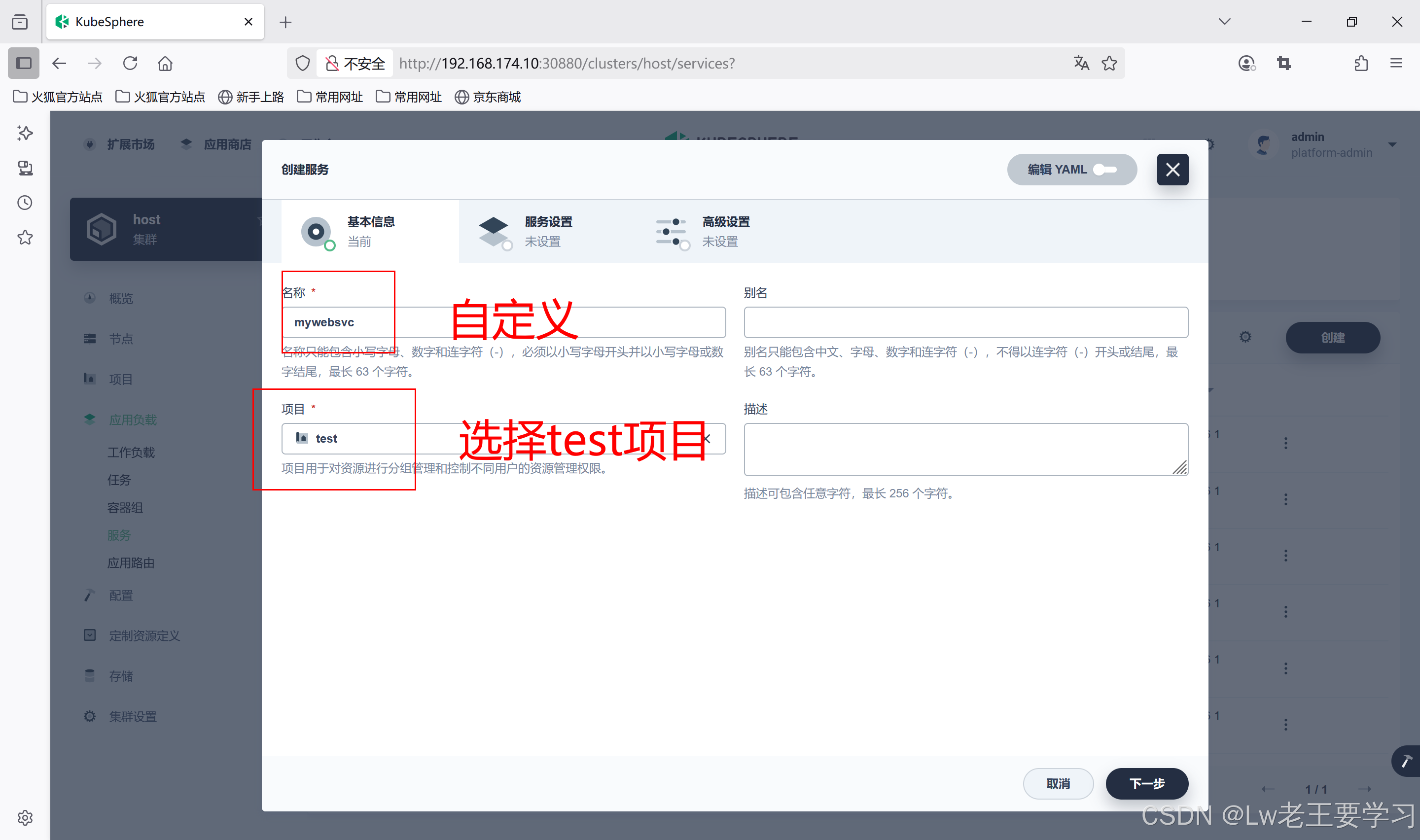

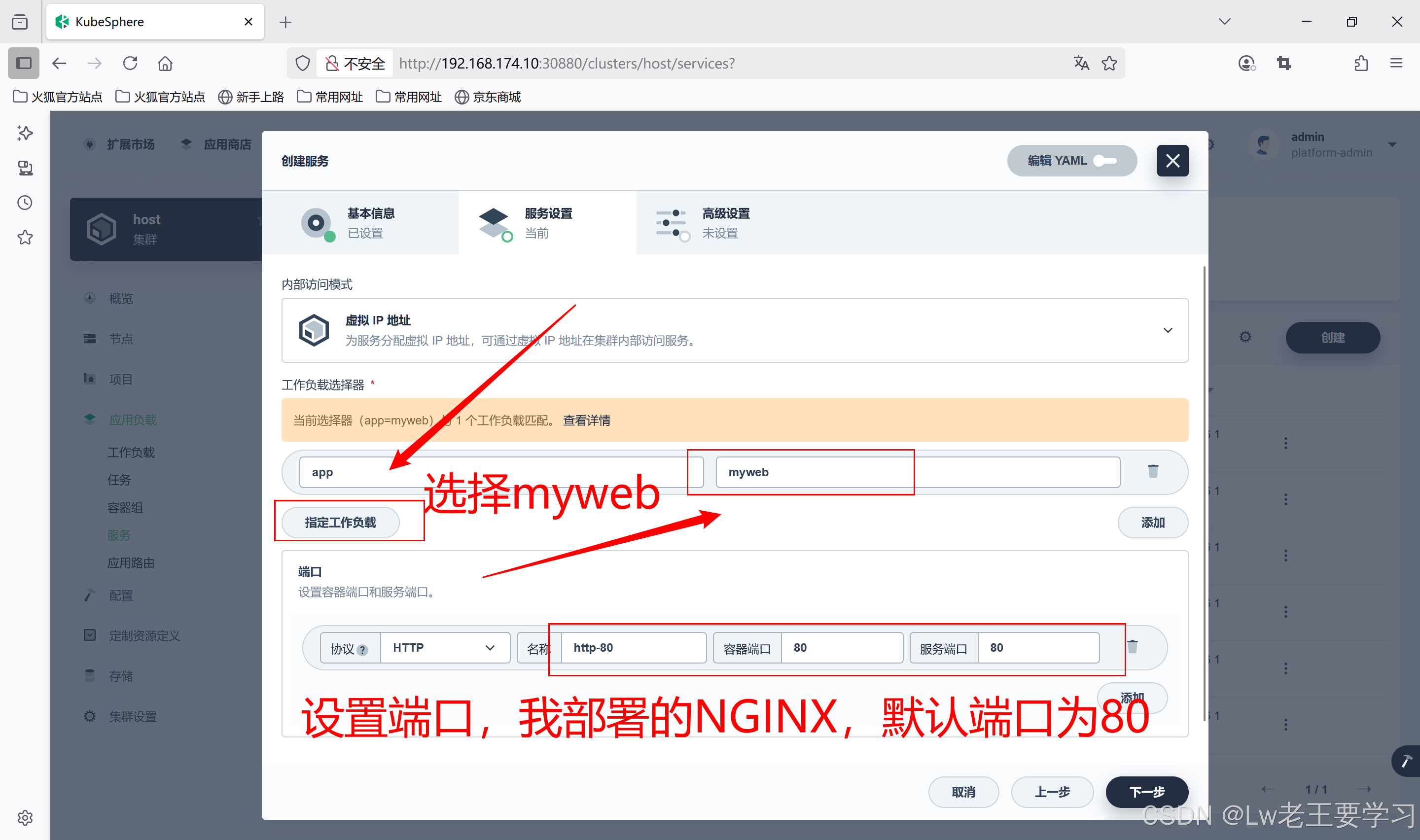

2.7创建服务

2.8集群中创建 Deployment(命令创建)

# 创建一个 Deployment 的 YAML 配置文件
kubectl create deployment myweb02 --image docker.m.daocloud.io/library/nginx --replicas 2 --dry-run=client -o yaml >myweb02.yml
#输出如下：
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: myweb02
  name: myweb02
spec:
  replicas: 2
  selector:
    matchLabels:
      app: myweb02
  template:
    metadata:
      labels:
        app: myweb02
    spec:
      containers:
      - image: docker.m.daocloud.io/library/nginx
        name: nginx

# 集群中实际创建 Deployment 资源
kubectl create -f myweb02.yml
#输出如下：
deployment.apps/myweb02 created

# 查看集群中Deployment资源
kubectl get deployments.apps
#输出如下：
NAME                     READY   UP-TO-DATE   AVAILABLE   AGE
myweb02                  2/2     2            2           118m
nfs-client-provisioner   1/1     1            1           3d23h

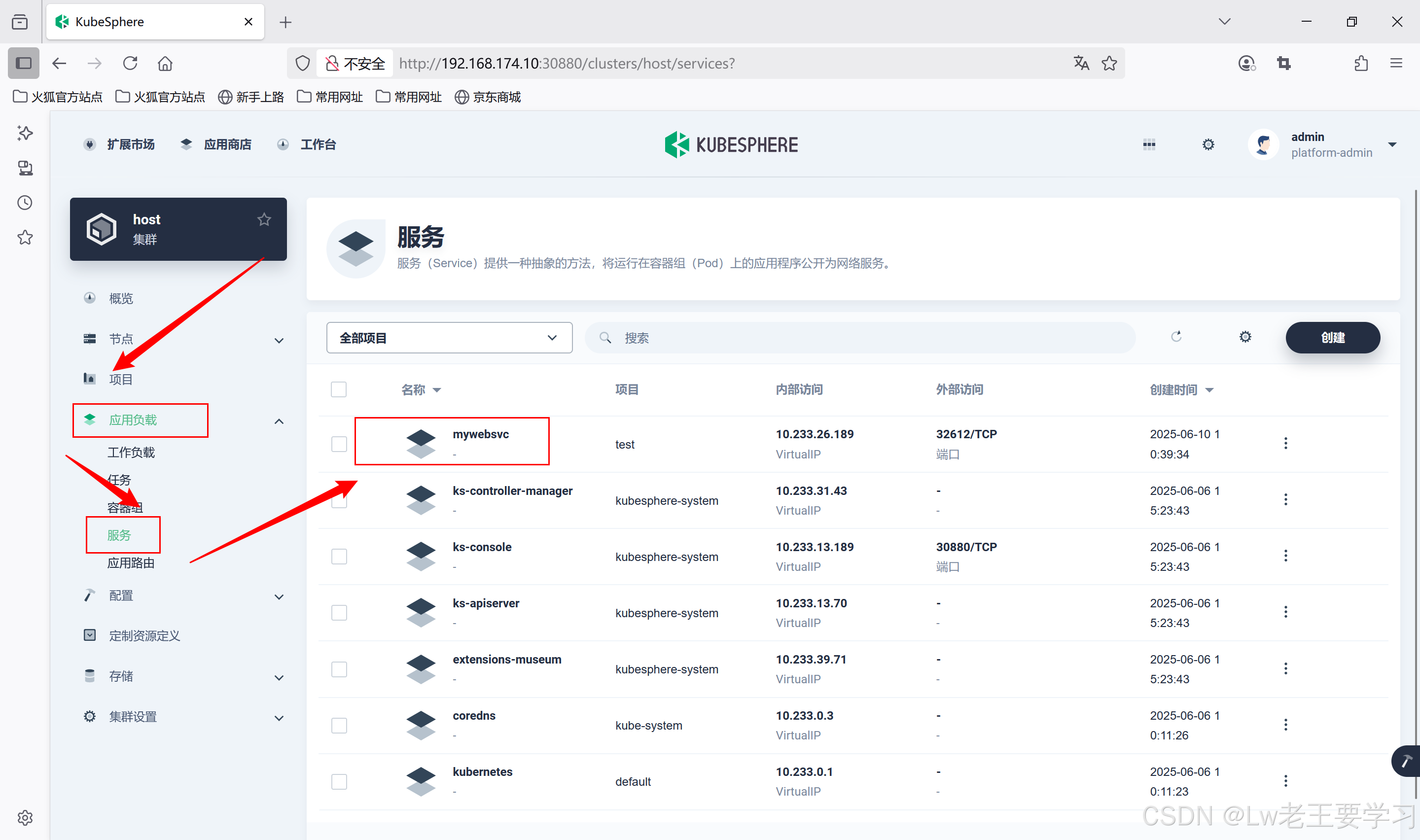

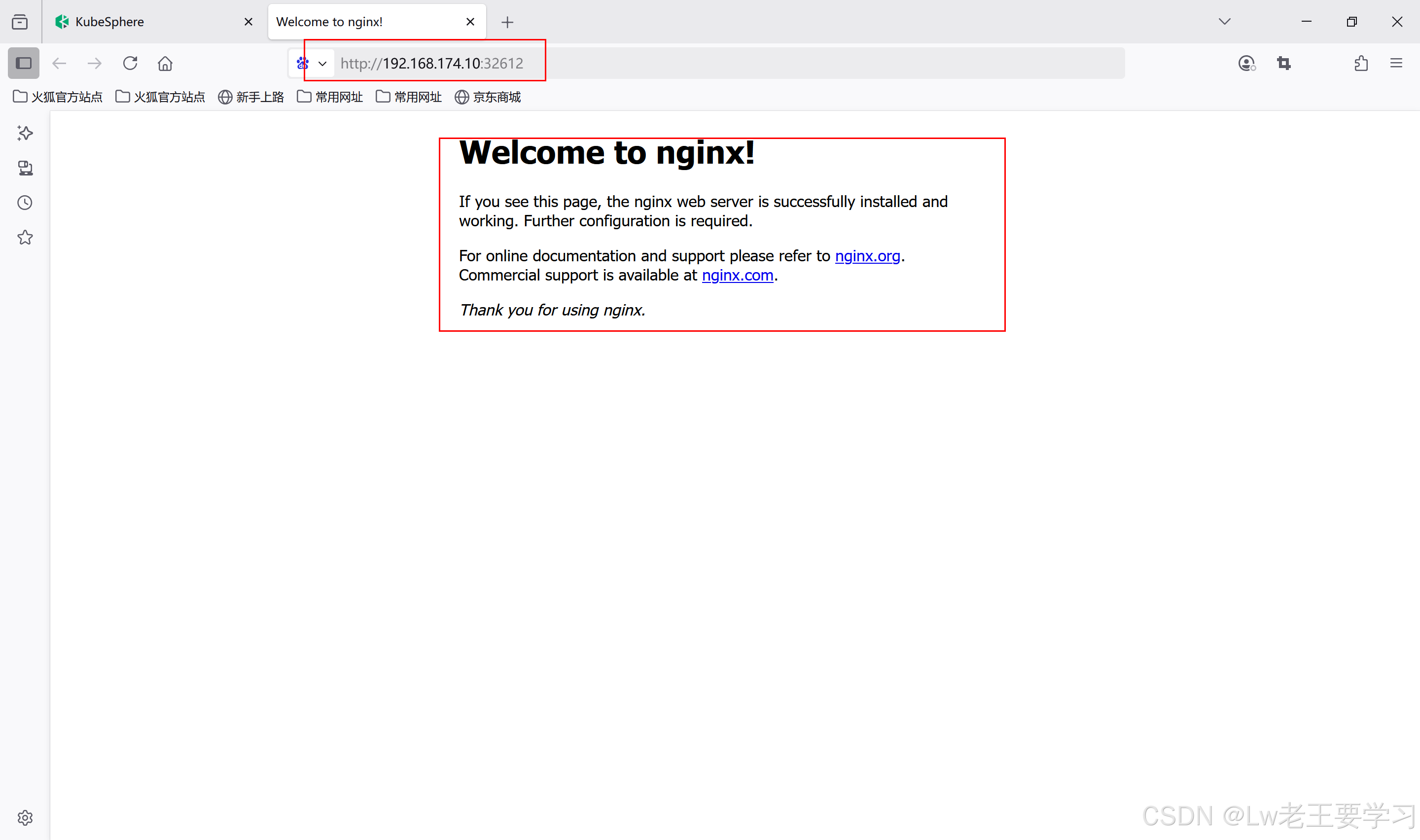

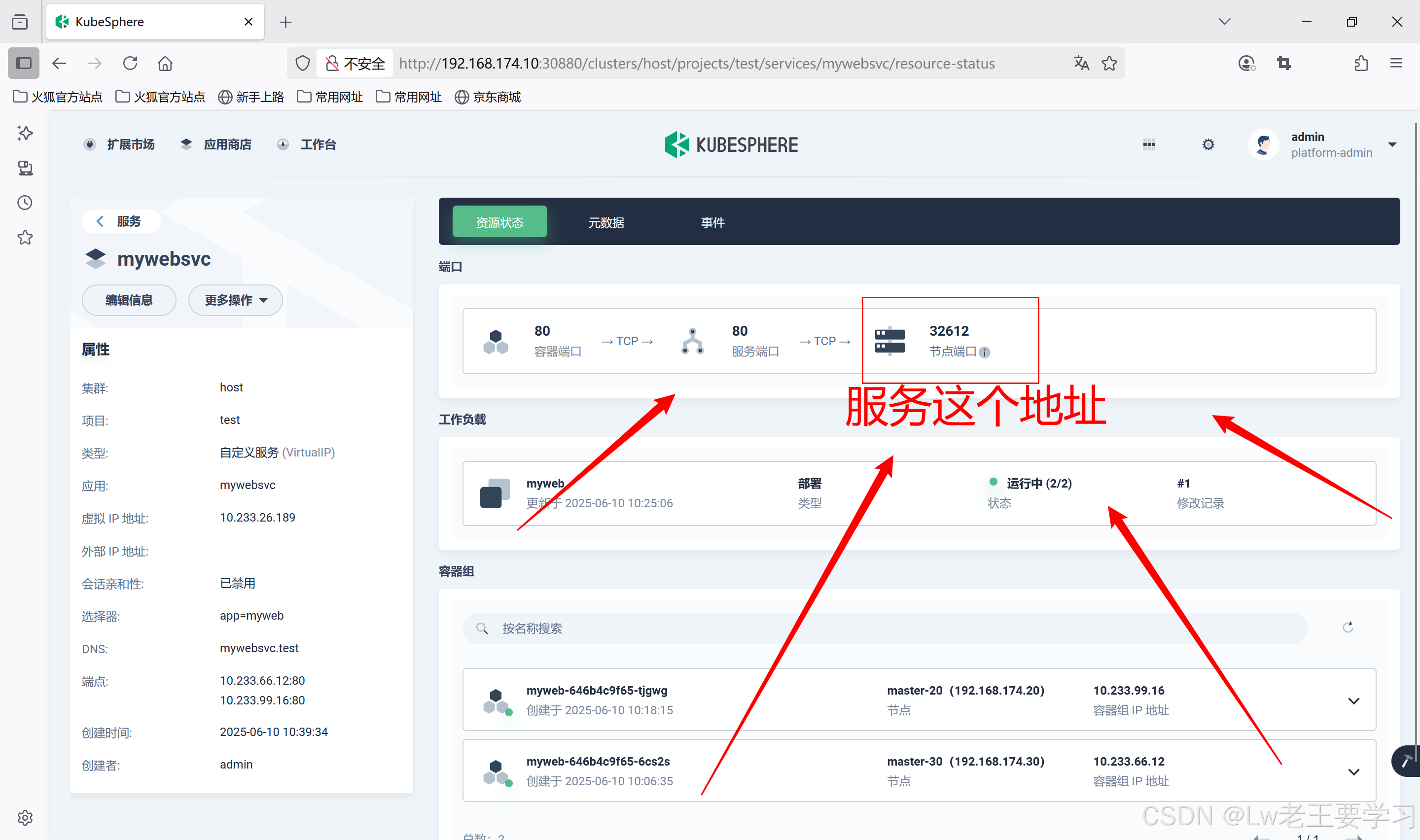

2.9查看服务创建web网页
