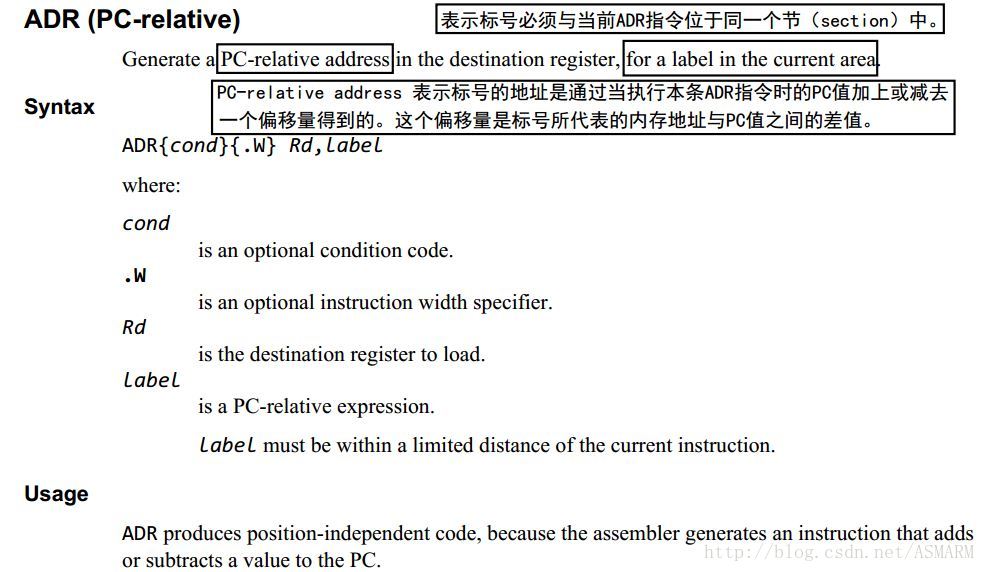

ADR (PC-relative)语法格式：

功能：

                  把标号Label所代表的内存地址存入寄存器Rd中

说明：

             （1）标号必须与当前ADR指令位于同一个节（section）中。

               （2）标号所代表的地址是通过当执行本条指令时PC的值加上或 减去

                        一个偏移量得到的，这个偏移量是标号地址与PC值之间的差值。

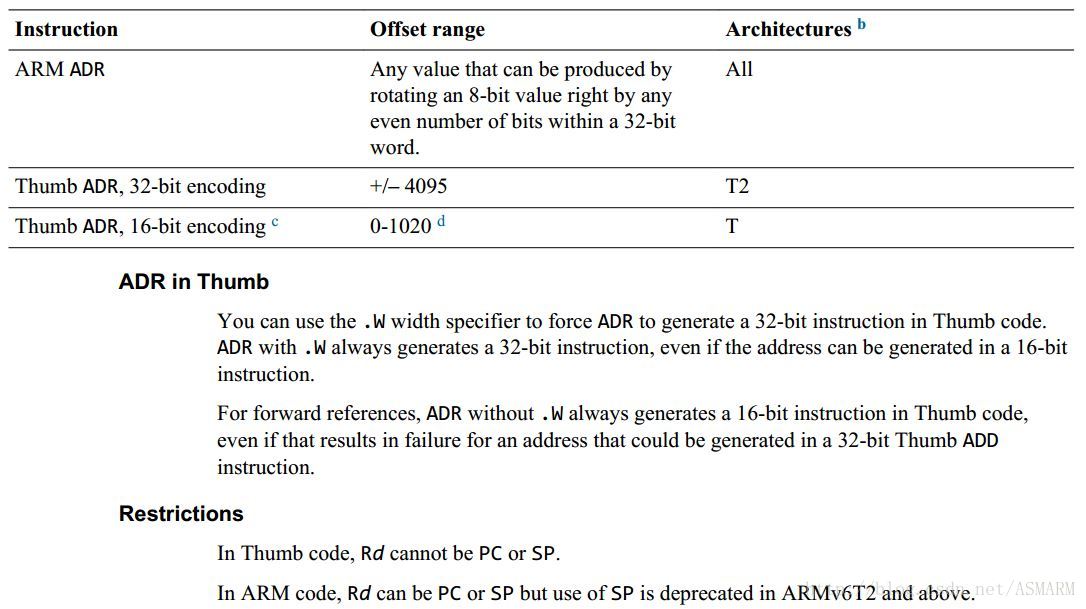

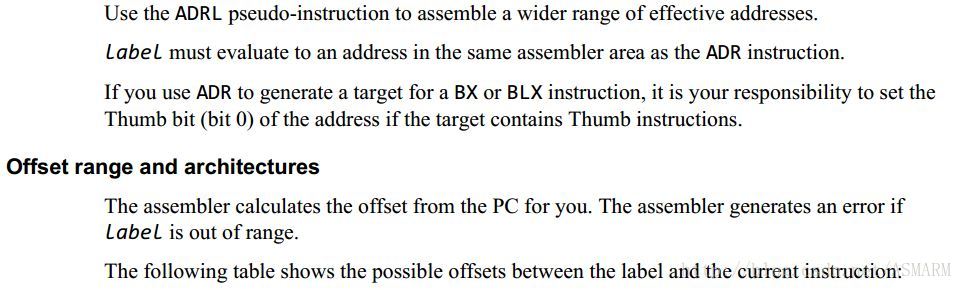

详细说明：
