类之间的六种静态关系和类图实现（c++）

类之间的六种静态关系和类图实现（c++）

类图的表示方法：每个类分为三层，最顶层的为类名，中间层的为属性，最底层的为方法。

• 属性 的表示方式为：【可见性】【属性名称】：【类型】={缺省值，可选}
• 方法 的表示方式为：【可见性】【方法名称】（【参数列表】）：【类型】
• 可见性 都是一样的："-“表示private、”+“表示public、”#"表示protected。

① 继承（generalization）

继承：继承是最能体现面向对象代码复用的类关系。

• “is a”
• 例如 duck “is a” bird ，duck和bird就是继承关系。

代码：在C++中的表现为duck是bird子类。

class duck:public bird{
  //duck的扩展属性和方法
};

• 用带空心三角形的实线来表示。


② 组合（composition）

组合：将一个对象wing（翅膀类）放到另一个对象bird里。（翅膀wing不能脱离鸟bird而存在）

• 组合是一种强所属关系。wing是bird的一部分，具有相同的生命周期，wing在bird之前创建，在bird销毁之前销毁。
• wing是不能脱离bird独立存在的。

代码：在C++中表现为wing是bird成员属性。

class wing{

};

class bird{
private:
    wing w;             //wing是部分类，bird是组合类
};

• 带实心菱形的实线，菱形指向整体，箭头指向部分

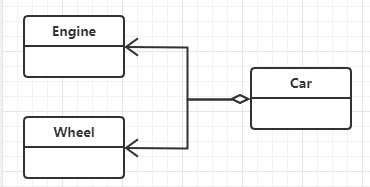

③ 聚合（aggregation）

聚合：成员对象（Engine、Wheel）都是整体（Car）的一部分。（Engine、Wheel虽然是Car的一部分，但能脱离Car而存在）

代码：在C++中表现为Engine、Wheel是Car成员属性。

class Engine{};
class Wheel{};

class Car{
private:
    Engine m_en;
    Wheel m_wh;
public:
    Car(Engine en, Wheel wh):m_en(en),m_wh(wh){}
};

• 空心菱形的实线，菱形指向整体，箭头指向部分


④ 关联（association）

关联：表示对象A和对象B之间有联系，相关联的对象可以看作是平等的。 （前面组合、聚合都是部分，关联是平等。）

• 常见关联有3种：单向关联、双向关联、自关联。下面以顾客和商品的双向关联举例。


代码：在c++中表现为一个类的对象作为另一个类的成员变量。

//商品类
class product{
private:
    customer cu;     //商品属于哪位顾客，作为成员变量
};

//顾客类
class customer{
private:
  	product pro[10]; //顾客买了哪些商品，作为成员变量
};

• 用实线连接有关联关系的对象所对应的类

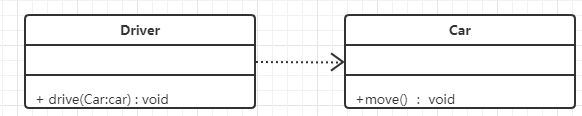

⑤ 依赖（dependency）

依赖：是一种 使用 关系。（例如司机driver使用汽车car）

代码：在C++中的表现为 某个类的方法 使用 另一个类的对象 作为参数。

class Car{
public:
    void move();
};

class Driver{
public:
    void drive(Car car)
    {
        car.move();
    }
};

• 用带箭头的虚线表示，谁是被用的，箭头就指向谁

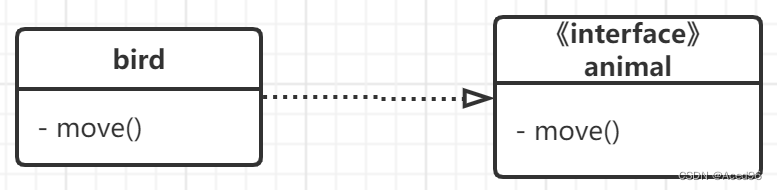

⑥ 实现（realization）

实现：子类实现父类中的“接口”（通过纯虚函数来实现）。（每种动物都有自己独有的移动方法，例如鸟会飞）

代码：在C++中表现为子类实现父类中的纯虚函数。

class animal{
public:
    virtual void move();
};

class bird{
public:
    void move(){
        //鸟的移动方式，飞
    }
};

• 和继承较像，用带空心三角形的虚线来表示。
