最近在开发中遇到了一个问题，即无法提取到MP4中H264流的关键帧进行处理，且保存到本地的AAC音频也无法正常播放。经过调试分析发现，这是由于解封装MP4得到的H264和AAC是ES流，它们缺失解码时必要的起始码/SPS/PPS和adts头。虽说在Android直播开发之旅(3)：AAC编码格式分析与MP4文件封装一文中对MP4有过简单的介绍，但为了搞清楚这个问题的来龙去脉，本文的开始还是有必要进一步阐述MP4格式的封装规则，然后再给出解决上述问题的方案和实战案例。

1. MP4格式解析

1.1 MP4简介

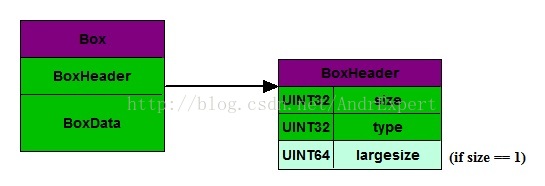

MP4封装格式是基于QuickTime容器格式定义，媒体描述与媒体数据分开，目前被广泛应用于封装h.264视频和aac音频，是高清视频/HDV的代表。MP4文件中所有数据都封装在Box中(d对应QuickTime中的atom)，即MP4文件是由若干个Box组成，每个Box有长度和类型，每个Box中还可以包含另外的子Box，因此，这种包含子Box的也可被称为container Box。Box的基本结构如下图所示：

Box基本结构

从上图可知，Box的基本结构由两部分组成：BoxHeader和BoxData。BoxHeader由size、type和largesize(由size的值确定是否存在)组成，它们分别占4bytes、4bytes、8bytes，其中，size表示的是整个Box的大小(BoxHeader+BoxData)，假如Box的大小超过了uint32的最大值，size会被置为1，这时将由largesize来表示Box的大小。type表示Box的类型，主要有ftyp、moov、mdat等。largesize表示当size=1时，用它代替size来存储Box的大小；BoxData存储的是真实数据(不一定是音视频数据)，大小由真实数据决定。

1.2 MP4结构分析

Box是构成MP4文件的基本单元，一个MP4文件由若干个Box组成，且每个Box中还可以包括另外的子Box。MP4格式结构中包括三个最顶层的Box，即ftyp、moov、mdat，其中，ftyp是整个MP4文件的第一个Box，也是唯一的一个，它主要用于确定当前文件的类型(比如MP4)；moov保存了视频的基本信息，比如时间信息、trak信息以及媒体索引等；mdat保存视频和音频数据。需要注意的是，moov Box和mdat Box在文件中出现的顺序不是固定的，但是ftyp Box必须是第一个出现。MP4文件的结构如下图所示：

当然，我们也可以使用MP4Info软件打开一个MP4文件来观察MP4的结构。从下图可以看到，该软件不仅能够看到MP4文件的Box结构，还列出了音频数据的格式(mp4a)、采样率、通道数量、比特率和视频的格式(AVC1)、宽高、比特率、帧率等信息。需要注意的是，由于录制设备的不同，生成的MP4文件可能会包含类型为free的Box，这类Box通常出现在moov于mdata之间，它的数据通常为全0，其作用相当于占位符，在实时拍摄视频时随着moov类型数据的增多会分配给moov使用，如果没有free预留的空间，则需要不停的向后移动mdat数据以腾出更更多的空间给moov。
在这里插入图片描述

ftype box

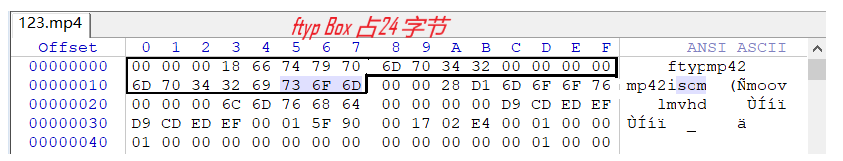

ftyp就是一个由四个字符组成的码字，用来标识编码类型、兼容性或者媒体文件的用途，它存在于MP4文件和MOV文件中，当然也存在于3GP文件中。因此，在MP4文件中，ftyp类型Box被放在文件的最开始，用于标志文件类型为MP4，这类Box在文件中有且只有一个。我们利用WinHex工具打开一个MP4文件，就可以看到ftyp Box的具体细节，如下图所示：
在这里插入图片描述

根据Box的基本结构可知，Box由BoxHeader和BoxData构成，其中，BoxHeader又由size、type以及largesize(可选)组成。由上图可以知道，ftyp Box头部信息为0x00 00 00 18 66 74 79 70，其中，0x00 00 00 18这四个字节表示ftyp Box整个Box的大小size=24字节；0x66 74 79 70表示该Box为ftyp类型，它们组成了ftyp的头部。0x6D 70 34 32(十六进制)表示major brand，这里为"mp42"且不同的文件该值可能不一样；0x00 00 00 00表示minor version。

moov box

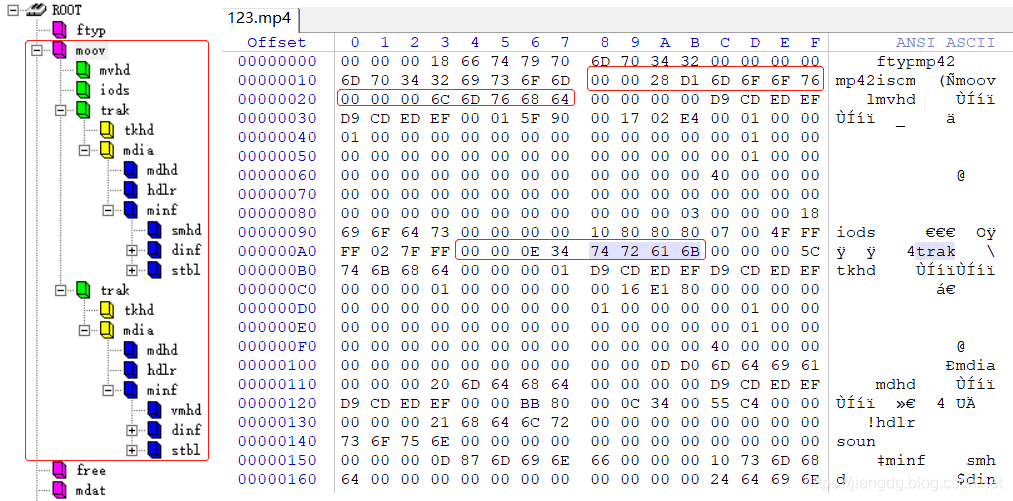

moov类型box主要用于存储媒体的时间信息、trak信息和媒体索引等信息。从MP4Info软件打开的文件可知，moov Box是紧接着ftyp Box的，因此，该Box头部为0x00 00 28 D1 6D 6F 6F 76，其中，0x00 00 28 D1表示整个moov Box的大小size=10449字节，0x6D 6F 6F 76表示当前Box为moov类型，而剩下的字节数据即为BoxData。另外，moov Box还包含了mvhd、trak等类型子Box，其中，mvhd Box的类型标志为0x6D 76 68 64，该Box存储的是文件的总体信息，如时长、创建的时间等；trak Box的类型标志位0x74 72 61 6B，该类型的Box存储的是视频索引或者音频索引信息。moov box结构如下图所示：
在这里插入图片描述

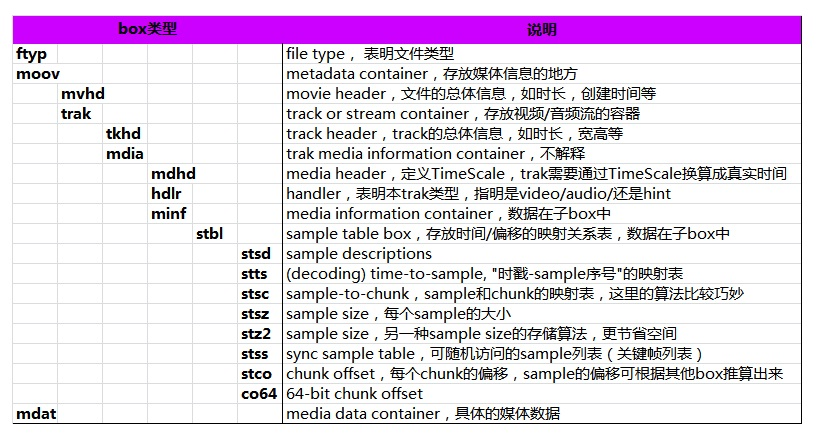

一般来说，解析媒体文件，最关心的部分是视频文件的宽高、时长、码率、编码格式、帧列表、关键帧列表，以及所对应的时戳和在文件中的位置，这些信息，在mp4中，是以特定的算法分开存放在stbl box下属的几个box中的，需要解析stbl下面所有的box，来还原媒体信息。下表是对于以上几个重要的box存放信息的说明：

stbl box

mdat box

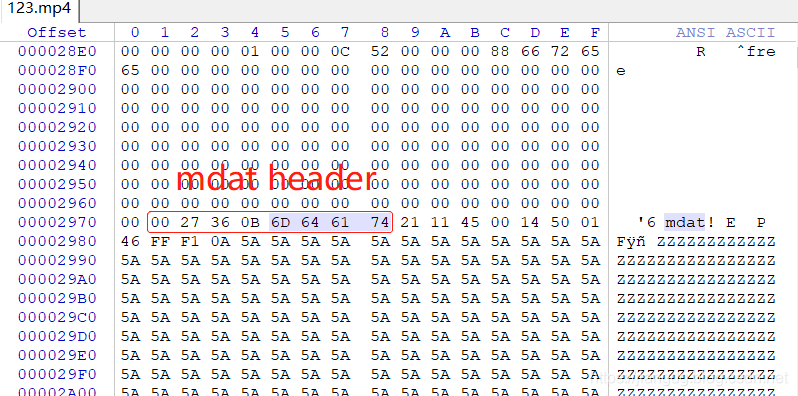

mdata类型Box存储所有媒体数据，其类型标志位0x 6D 64 61 74。mdata中的媒体数据没有同步字，没有分隔符，只能根据索引(位于moov中)进行访问。mdat的位置比较灵活，可以位于moov之前，也可以位于moov之后，但必须和stbl中的信息保持一致。mdat Box的BoxHeader如下图所示：
在这里插入图片描述

1.3 MP4中的H.264码流分析

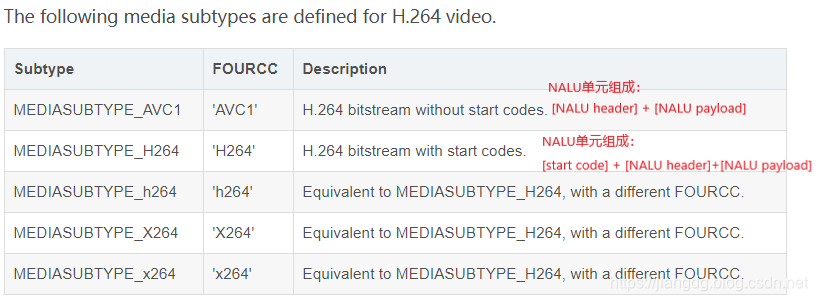

在对MP4文件结构的分析中，我们可以知道MP4文件中所有的多媒体数据都是存储在mdata Box中，且mdata中的媒体数据没有同步字，没有分隔符，只能根据索引(位于moov中)进行访问，也就意味着mdata Box存储的H264码流和aac码流可能没有使用起始码(0x00 00 00 01或0x00 00 01)或adts头进行分割，这一点可以通过mp4info软件解析MP4文件得到其封装的音、视频数据格式为mp4a和AVC1得到证实。根据H.264编码格式相关资料可知，H.264视频编码格式主要分为两种形式，即带起始码的H.264码流和不带起始码的H.264码流，其中，前者就是我们比较熟悉的H264、X264；后者就是指AVC1。H.264编码格式的media subtypes：
在这里插入图片描述
**MP4容器格式存储H.264数据，没有开始代码。相反，每个NALU都以长度字段为前缀，以字节为单位给出NALU的长度。长度字段的大小可以不同，通常是1、2或4个字节。**另外，在标准H264中，SPS和PPS存在于NALU header中，而在MP4文件中，SPS和PPS存在于AVCDecoderConfigurationRecord结构中，序列参数集SPS作用于一系列连续的编码图像，而图像参数集PPS作用于编码视频序列中一个或多个独立的图像。如果解码器没能正确接收到这两个参数集，那么其他NALU 也是无法解码的。具体来说，MP4文件中H.264的SPS、PPS存储在avcC Box中(moov->trak->mdia->minf->stbl->stsd->avc1->avcC)。AVCDecoderConfigurationRecordj结构如下：
在这里插入图片描述
从上图我们可知：

0x00 00 00 2E：表示avcC Box的长度size，即占46个字节；
0x61 76 63 43：为avcC Box的类型type标志，它与0x00 00 00 2E组成avcC Box的HeaderData；
0x00 17：表示sps的长度，即占23字节；
0x67 64 ... 80 01：sps的内容；
0x00 04：表示pps的长度，即占4字节；
0x68 EF BC B0：pps的内容；

2. 使用FFmpeg拆解MP4

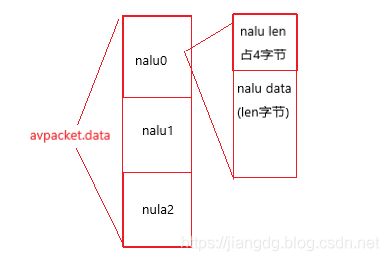

假如我们需要提取MP4中的H.264流保存到本地文件，这个本地文件应该是无法被解码播放的，因为保存的H.264文件没有SPS、PPS以及每个NALU缺少起始码。幸运的是，FFmpeg为我们提供了一个名为 h264_mp4toannexb过滤器，该过滤器实现了对SPS、PPS的提取和对起始码的添加。对于MP4文件来说，在FFmpeg中一个AVPacket可能包含一个或者多个NALU，比如sps、pps和I帧可能存在同一个NALU中，并且每个NALU前面是没有起始码的，取而代之的是表述该NALU长度信息，占4个字节。AVPacket.data结构如下：
在这里插入图片描述
2.1 h264_mp4toannexb过滤器

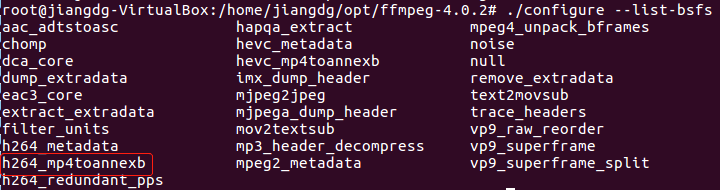

FFmpeg提供了多种用于处理某些格式的封装转换的bit stream过滤器，比如aac_adtstoasc、h264_mp4toannexb等，可以通过在源码中运行**./configure --list-bsfs**查看。本小节主要讲解如何使用h264_mp4toannexb过滤器将H264码流的MP4封装格式转换为annexb格式，即AVC1->H264。
在这里插入图片描述
（1）初始化h264_mp4toannexb过滤器

该过程主要包括创建指定名称的过滤器AVBitStreamFilter、为过滤器创建上下文结构体AVBSFContext、复制上下文参数以及初始化AVBSFContext等操作。具体代码如下：

/** (1) 创建h264_mp4toannexb 比特流过滤器结构体AVBitStreamFilter
 *  声明位于../libavcodec/avcodec.h
 *  typedef struct AVBitStreamFilter {
 *       // 过滤器名称
 *       const char *name;
 *       // 过滤器支持的编码器ID列表
 *       const enum AVCodecID *codec_ids;
 *       const AVClass *priv_class;
 *       ...
 *   }
 * */
const AVBitStreamFilter *avBitStreamFilter = av_bsf_get_by_name("h264_mp4toannexb");
if(! avBitStreamFilter) {

    RLOG_E("get AVBitStreamFilter failed");
    return -1;
}
/** (2)创建给定过滤器上下文结构体AVBSFContext，该结构体存储了过滤器的状态
 *  声明在../libavcodec/avcodec.h
 *  typedef struct AVBSFContext {
 *       ...
 *       const struct AVBitStreamFilter *filter;
 *       // 输入输出流参数信息
 *       // 调用av_bsf_alloc()后被创建分配
 *       // 调用av_bsf_init()后被初始化
 *       AVCodecParameters *par_in;
 *       AVCodecParameters *par_out;
 *       // 输入输出packet的时间基
 *       // 在调用av_bsf_init()之前被设置
 *       AVRational time_base_in;
 *       AVRational time_base_out;
 *  }
 * */
ret = av_bsf_alloc(avBitStreamFilter, &avBSFContext);
if(ret < 0) {

    RLOG_E_("av_bsf_alloc failed,err = %d", ret);
    return ret;
}
/** (3) 拷贝输入流相关参数到过滤器的AVBSFContext*/
int ret = avcodec_parameters_copy(gavBSFContext->par_in,
                                  inputFormatCtx->streams[id_video_stream] ->codecpar);
if(ret < 0) {

    RLOG_E_("copy codec params to filter failed,err = %d", ret);
    return ret;
}
/**(4) 使过滤器进入准备状态。在所有参数被设置完毕后调用*/
ret = av_bsf_init(avBSFContext);
if(ret < 0) {

    RLOG_E_("Prepare the filter failed,err = %d", ret);
    return ret;
}

（2）处理AVPackt

该过程主要是将解封装得到的H.264数据包AVPacket，通过av_bsf_send_packet函数提交给过滤器处理，待处理完毕后，再调用av_bsf_receive_packet读取处理后的数据。需要注意的是，输入一个packet可能会产生多个输出packets，因此，我们可能需要反复调用av_bsf_receive_packet直到读取到所有的输出packets，即等待该函数返回0。具体代码如下：

/**(5) 将输入packet提交到过滤器处理*/
int ret = av_bsf_send_packet(avBSFContext, avPacket);
if(ret < 0) {

    av_packet_unref(avPacket);
    av_init_packet(avPacket);
    return ret;
}
/**(6) 循环读取过滤器，直到返回0标明读取完毕*/
for(;;) {

    int flags = av_bsf_receive_packet(avBSFContext, avPacket);
    if(flags == EAGAIN) {

        continue;
    } else<
