【图像处理】jpeg 格式详解

一、JPEG 图像格式详解

JPEG（Joint Photographic Experts Group，联合图像专家小组）是全球应用最广泛的连续色调静止图像压缩与存储标准，以高效有损压缩、24位真彩色支持为核心优势，覆盖互联网、数字摄影、印刷等多场景。本文基于官方标准与实践细节，从基础定义、识别逻辑、格式结构到编码实例，全面解析JPEG格式。

1.1 JPEG 文件简介

1.1.1 核心定义与标准背景

• 全称：Joint Photographic Experts Group（联合图像专家小组），是由 ISO（国际标准化组织） 与 ITU-T（国际电信联盟电信标准化部门） 联合制定的图像压缩标准。

• 初始目标：通过64Kbps通信线路传输720×576分辨率图像，实现低带宽下的图像高效传输。

• 核心属性：

  • 颜色深度：支持 24位真彩色（1600万种颜色），非专业人士难以区分与原始图像的差异；
  • 压缩效率：文件大小仅为未压缩格式的 1/10~1/20，压缩比可在 10:1~40:1 间调整（压缩比越高，细节损失越多）；
  • 局限性：有损压缩（删除的高频细节无法还原），不适合放大显示或高精度印刷（如专业画册）。

1.2 扩展名与格式分类

1.2.1 扩展名区别

JPEG文件的两种扩展名实质无差异，仅因历史命名规则不同：

• .jpg：源于DOS系统的8.3文件名规则（最多8个主文件名+3个扩展名），兼容性更广；
• .jpeg：标准扩展名，符合现代文件命名规范，类似 .htm 与 .html 的关系，可相互重命名不影响文件内容。

1.2.2 三种格式类型

格式类型	核心特点	适用场景
标准 JPEG	需完全加载后显示全貌；压缩比与品质可权衡；仅支持有损压缩；压缩高频信息，保留色彩细节	网络图片、普通数字照片
渐进式 JPEG	加载时先显轮廓再补细节（“模糊→清晰”过程）；用户体验更优，无需等待全量加载	网页大图、低网速场景
JPEG2000	升级版，压缩率比标准JPEG高30%；支持有损/无损压缩；支持渐进传输与“感兴趣区域（ROI）”（指定区域高压缩品质）	医疗图像、高精度印刷、无线传输

1.2.3 压缩模式

JPEG标准定义4种压缩模式，适配不同场景：

• 顺序式编码（Sequential Encoding）：从左到右、从上到下逐行编码，最常用；
• 递增式编码（Progressive Encoding）：对应渐进式JPEG，分阶段传输细节；
• 无失真编码（Lossless Encoding）：仅支持无损压缩，压缩比低（约2:1），应用较少；
• 阶梯式编码（Hierarchical Encoding）：多分辨率层级编码，支持缩放查看，适合遥感图像等。

1.4 JPEG 压缩四步骤

JPEG压缩通过“减少冗余信息”实现高效存储，核心流程分为四步，其中量化步骤是图像失真的主要原因：

步骤1：颜色转换与采样

• 颜色模式转换：JPEG仅支持 YUV颜色模型（Y=亮度，U/Cb=蓝色差，V/Cr=红色差），需先将RGB图像转换为YUV（人眼对亮度更敏感，色差可降低采样率）。

• 数据采样：对色差分量（Cb/Cr）降低采样率，常用比例：

  • 2:1:1：每2个Y像素对应1个Cb和1个Cr，数据量压缩为原大小的1/2；
  • 4:2:2：每4个Y像素对应2个Cb和2个Cr，数据量压缩为原大小的2/3。

步骤2：DCT 离散余弦变换

• 将转换后的YUV图像分割为 8×8像素矩阵（JPEG最小处理单元）；

• 对每个矩阵执行DCT变换，将空间域信号转换为频率域信号：

  • 矩阵左上角：低频系数（对应图像整体轮廓，视觉权重高，需保留）；
  • 矩阵右下角：高频系数（对应图像细节，如纹理、边缘，可优先舍弃）；

• 变换后输出浮点数频率系数矩阵。

步骤3：量化处理

• 目的：将浮点数频率系数转换为整数，适配后续整数码本编码；

• 方法：用“量化表”（亮度量化表、色度量化表）对系数做“除法取整”：

  • 低频系数：用小量化值（如16、11），保留精度；
  • 高频系数：用大量化值（如61、99），牺牲细节；

• 关键：量化是不可逆过程，系数近似误差直接导致图像有损，是JPEG失真的核心来源。

步骤4：编码压缩

通过“两步编码”进一步减少冗余，最终生成压缩数据：

1. 行程长度编码（RLE）：将8×8矩阵按“之字形”（从低频到高频）排列，连续0值用“长度+0”表示（如“5个连续0”记为“5,0”），大幅减少冗余；

2. 熵编码：基于统计特性压缩，JPEG支持两种方式：

   • Huffman编码（默认）：用短码表示高频出现的符号，长码表示低频符号，无专利限制；
   • 算术编码：压缩效率更高（比Huffman高5~10%），但受专利限制，应用较少。

二、如何识别 JPEG 文件

jpg不依赖文件扩展名判断格式（扩展名可手动修改），而是通过验证文件头部固定字节识别JPEG，逻辑简单且可靠。

2.1 识别规则

JPEG协议规定：文件头部固定为 0xFF 0xD8 0xFF（十六进制），读取文件前3字节，若完全匹配则判定为JPEG格式。

注意：需文件扩展名为图像类型（如 .jpg .jpeg），才能被文件管理器或图像应用识别并打开。

2.2 代码实现

可以通过下面的代码来读取图片文件，查看是否是jpg压缩的

// 定义JPEG头部固定字节（FF D8 FF）
static const unsigned char gHeader[] = { 0xFF, 0xD8, 0xFF };
static const size_t HEADER_SIZE = sizeof(gHeader);

static bool is_jpeg(SkStream* stream) {
    char buffer[HEADER_SIZE];
    // 从数据源读取前3个字节
    size_t len = stream->read(buffer, HEADER_SIZE);

    if (len != HEADER_SIZE) {
        return false;   // 读取不足3字节，非JPEG
    }
    // 字节完全匹配则为JPEG
    if (memcmp(buffer, gHeader, HEADER_SIZE)) {
        return false;
    }
    return true;
}

三、JPEG 图片格式详解

JPEG文件以“段（Segment）”为基本存储单元，段的数量和长度不固定，只要包含必须段即可正常解码。每个段由“标识+类型+长度+内容”组成，结构统一且可扩展。

3.1 段的通用结构

所有JPEG段遵循以下结构（段间的FF填充字节需忽略）：

字段	字节数	说明
段标识	1	固定为0xFF，表示新段开始；
段类型	1	标记码（如D8=SOI、E0=APP0），区分段功能；
段长度	2	表示段内容+自身的总字节数（不含段标识和段类型），采用Motorola格式（高位在前）；
段内容	≤65533	段的具体数据（如量化表、图像尺寸），长度由“段长度”字段决定；

关键细节：JPEG中所有多字节数据（宽高、长度等）均采用Motorola格式（高位在前），与Intel格式（低位在前）相反。

3.2 段类型汇总

JPEG标准定义30种段类型，仅10种需被所有程序识别（必须段+常用可选段），其余可忽略。核心段类型如下：

段名称	标记码	类型	核心作用
SOI	D8	必须段	文件头，标识JPEG开始（仅FF D8两字节）
EOI	D9	必须段	文件尾，标识JPEG结束（仅FF D9两字节）
SOF0	C0	必须段	帧开始，存储图像基本信息（宽高、组件数量）
DQT	DB	必须段	定义量化表（亮度+色度各1个）
DHT	C4	必须段	定义Huffman表（亮度DC/AC、色度DC/AC）
SOS	DA	必须段	扫描行开始，指向压缩图像数据
APP0	E0	必须段	图像识别信息（交换格式、像素密度、缩略图）
DRI	DD	可选段	定义重新开始间隔（复位Huffman解码）
COM	FE	可选段	存储注释（如作者、拍摄时间）
SOF1	C1	可选段	与SOF0功能一致，适配特殊编码场景

3.3 必须段详解

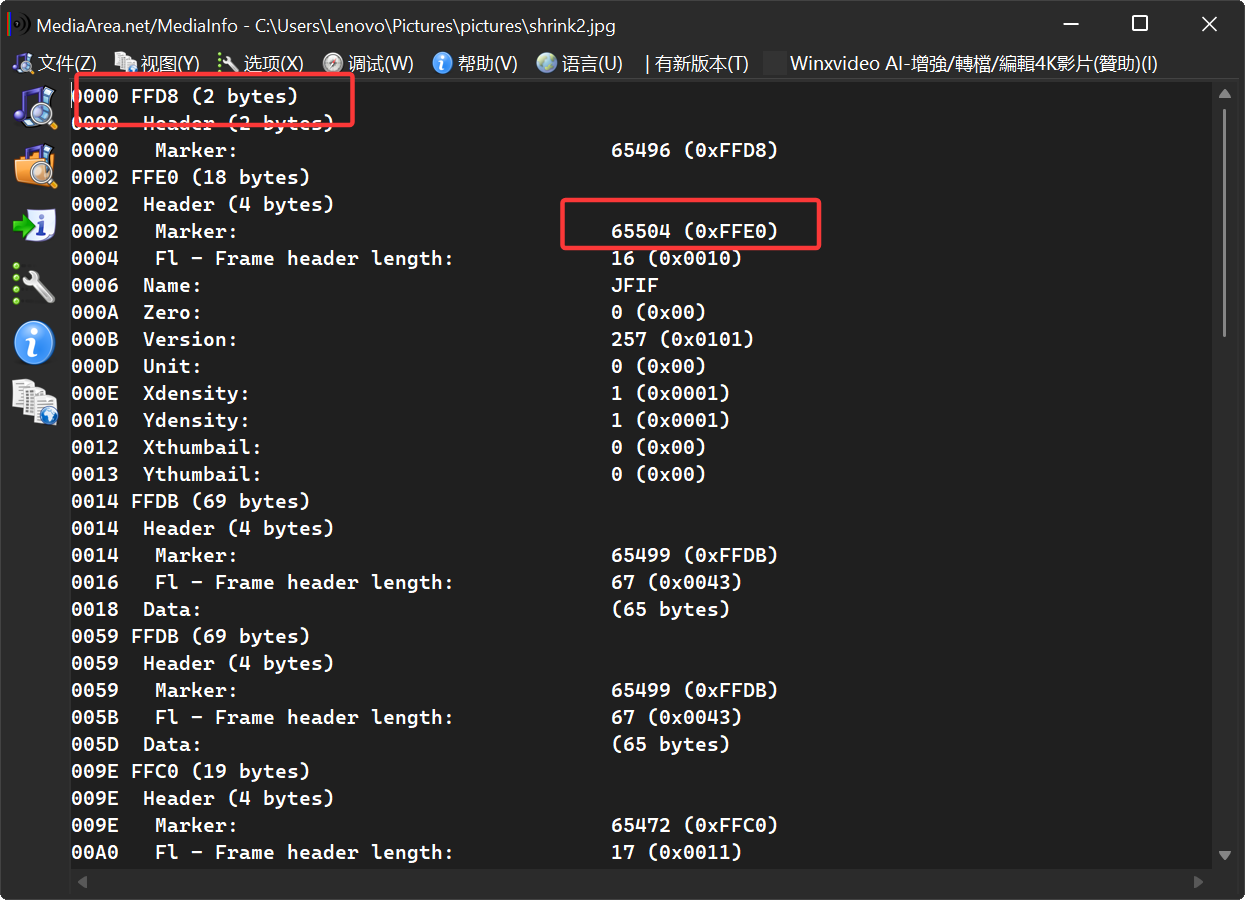

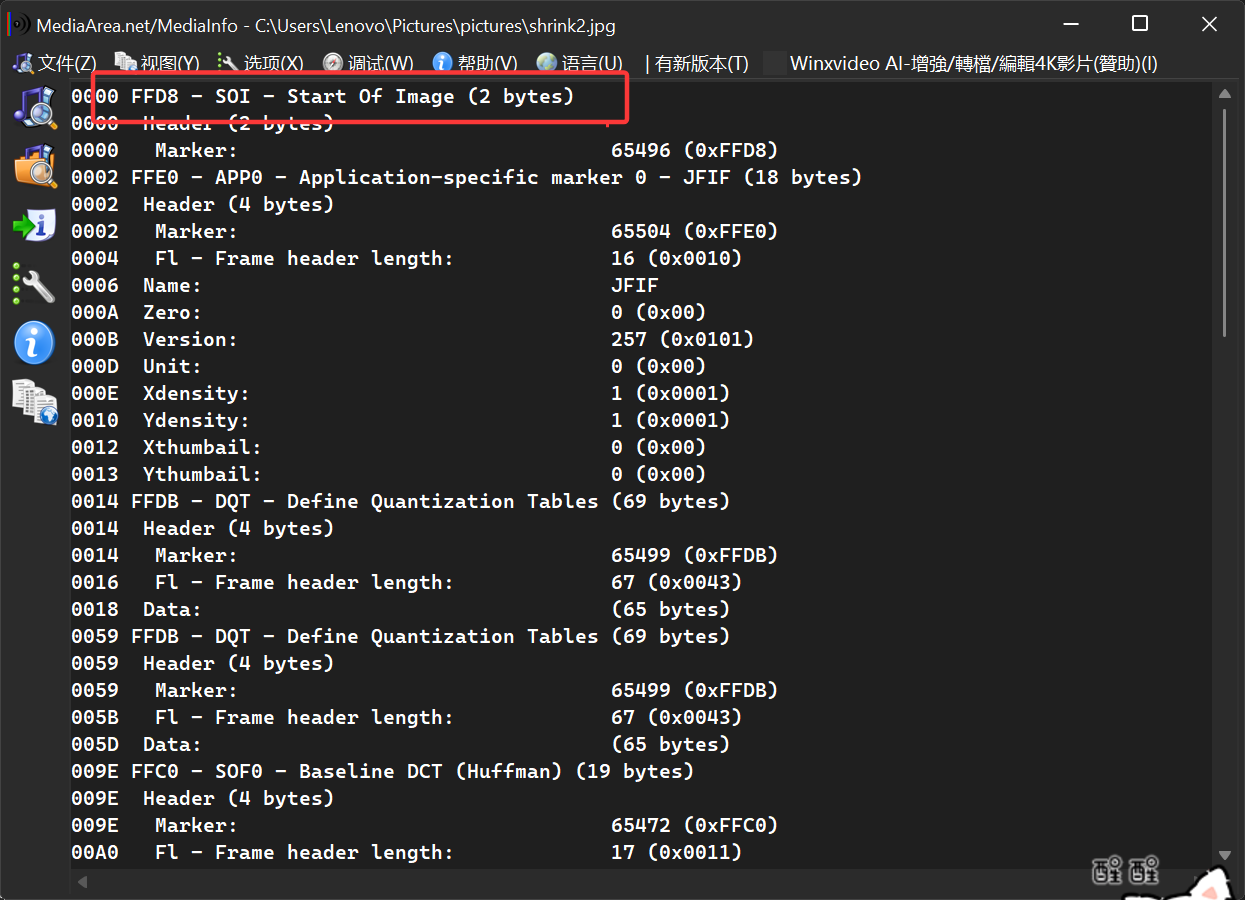

3.3.1 SOI（文件头）

• 标记码：D8；
• 结构：仅2字节，无长度和内容；
• 数据：FF D8（JPEG文件的起始标识，不可缺少）；
• 示例：二进制文件开头必为FF D8，对应十六进制00000000h: FF D8 ...。

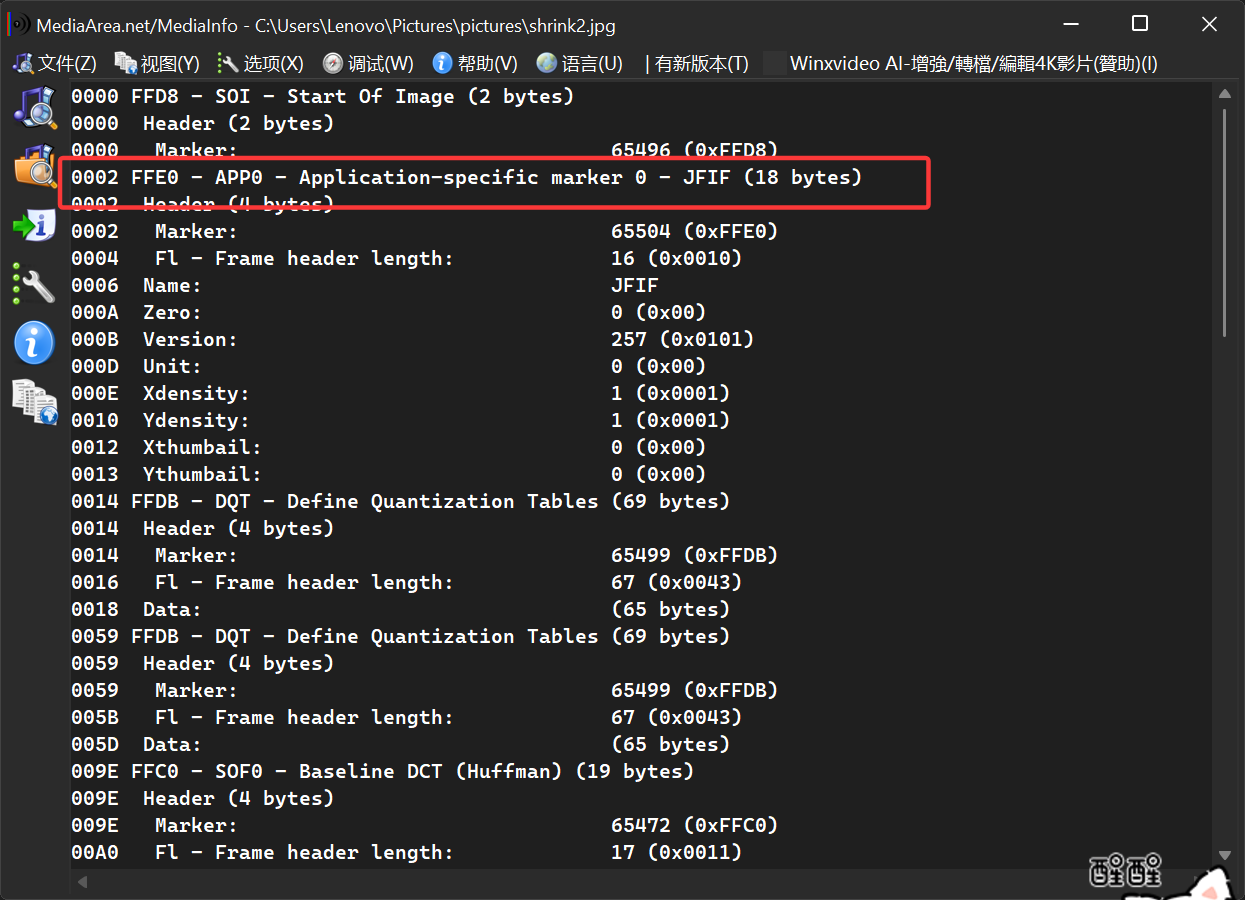

3.3.2 APP0（图像识别信息）

• 标记码：E0；
• 核心作用：定义JPEG交换格式（如JFIF）、像素密度、缩略图信息；
• 详细结构：

字段	字节数	说明
段标识	1	FF
段类型	1	E0
段长度	2	无缩略图时为0010（16字节）；有缩略图时为16+3n（n=缩略图像素总数）
交换格式	5	4A 46 49 46 00（“JFIF”的ASCII码，JPEG默认交换格式）
主/次版本号	各1	如01 01（主版本1，次版本1）
密度单位	1	0=无单位，1=点数/英寸，2=点数/厘米
X/Y像素密度	各2	如00 60（96点/英寸，高位在前）
缩略图X/Y像素	各1	00表示无缩略图
RGB缩略图	3×n	仅当缩略图尺寸>0时存在（24位真彩，3字节/像素）

• 示例：某JPEG的APP0段数据为FF E0 00 10 4A 46 49 46 00 01 01 01 00 60 00 60 00 00，表示无缩略图、96点/英寸密度。

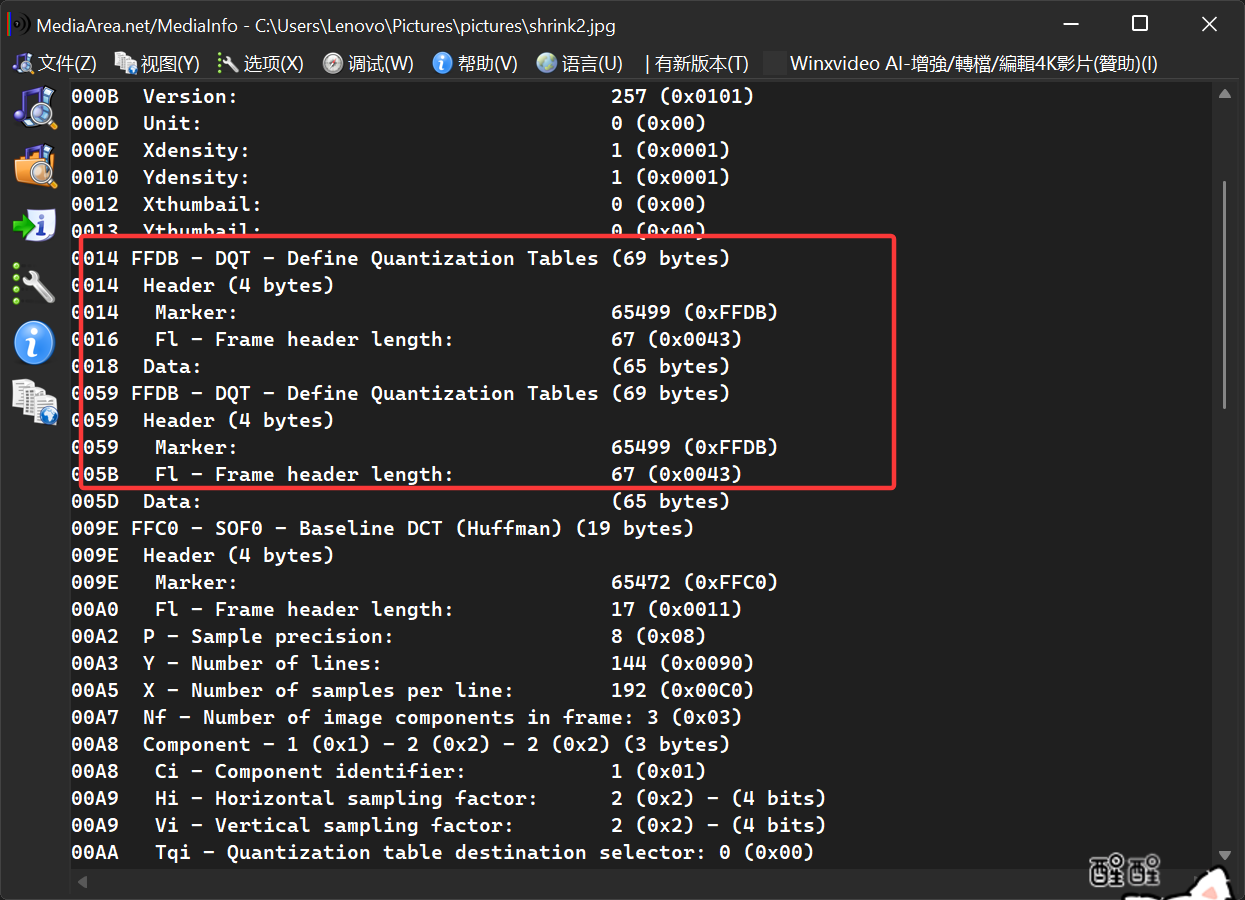

3.3.3 DQT（定义量化表）

• 标记码：DB；
• 核心作用：存储亮度和色度量化表，控制压缩失真程度；
• 详细结构：

字段	字节数	说明
段标识	1	FF
段类型	1	DB
段长度	2	单个量化表时为00 43（67字节）=3（段长度+QT信息）+64（8bit量化表）
QT信息	1	0-3位=QT号（0=亮度，1=色度）；4-7位=QT精度（0=8bit，1=16bit）
QT量化表	n	n=64×精度字节数（8bit时64字节，16bit时128字节）

• 关键：JPEG通常包含2个DQT段（亮度+色度），量化表值越小，图像越清晰（失真越少）。

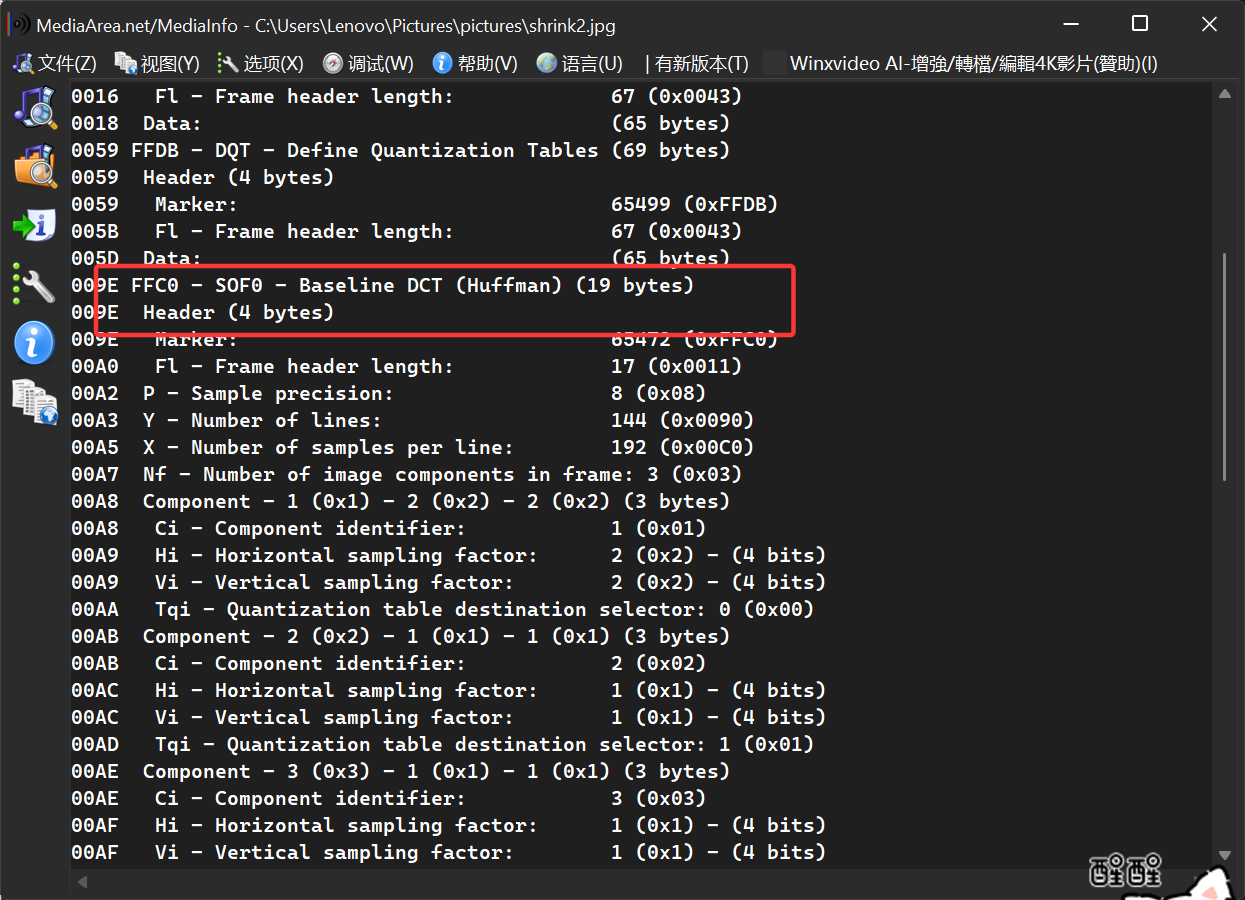

3.3.4 SOF0（图像基本信息）

• 标记码：C0；
• 核心作用：存储图像宽高、颜色组件数量等关键信息，解码必备；
• 详细结构：

字段	字节数	说明
段标识	1	FF
段类型	1	C0
段长度	2	8 + 3×组件数量（如3个组件时为00 11=17字节）
样本精度	1	通常为08（8bit/样本，主流软件不支持12/16bit）
图片高度	2	如01 E0=480像素（高位在前）
图片宽度	2	如01 40=320像素（高位在前）
组件数量	1	1=灰度图，3=YCbCr彩色图（主流），4=CMYK彩色图
组件ID	1	1=Y，2=Cb，3=Cr
采样系数	1	0-3位=垂直采样系数，4-7位=水平采样系数（如22=垂直2、水平2）
量化表号	1	对应DQT中的QT号（0=亮度表，1=色度表）

• 示例：某彩色JPEG的SOF0段组件信息为01 22 00（Y组件，采样系数2×2，用亮度表0）、02 11 01（Cb组件，采样系数1×1，用色度表1）、03 11 01（Cr组件，同Cb），对应YUV422采样格式。

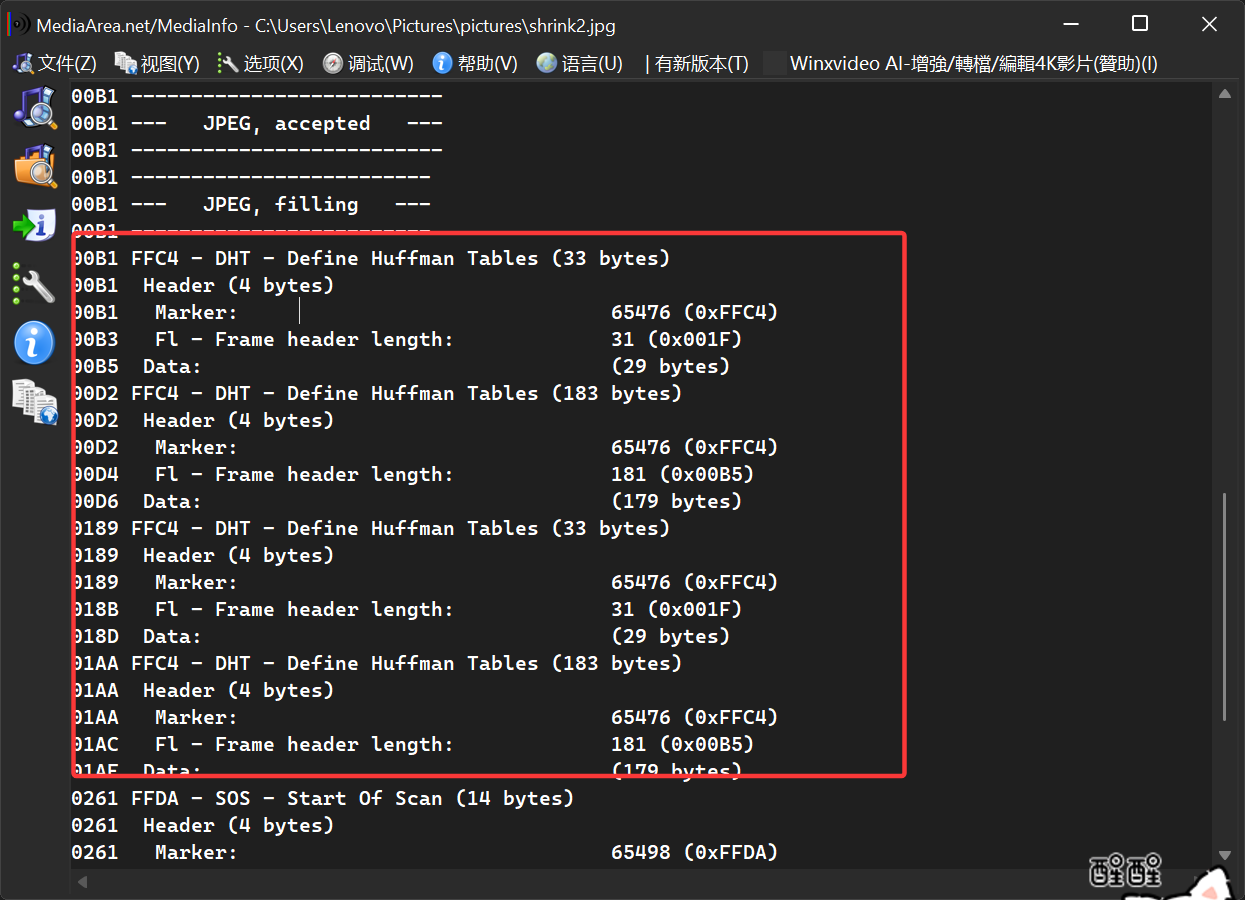

3.3.5 DHT（定义Huffman表）

• 标记码：C4；
• 核心作用：存储Huffman表（DC表用于直流量，AC表用于交流量），编码压缩必备；
• 详细结构：

字段	字节数	说明
段标识	1	FF
段类型	1	C4
段长度	2	19 + n（n=HT值表长度，19=2+1+16：段长度+HT信息+HT位表）
HT信息	1	0-3位=HT号；4位=HT类型（0=DC表，1=AC表）；5-7位=0（保留）
HT位表	16	16个字节，分别表示“1位码~16位码”的符号数量，和≤256
HT值表	n	n=HT位表16个字节的和，存储Huffman符号（按码长递增排列）

• 关键：JPEG需4个Huffman表（亮度DC、亮度AC、色度DC、色度AC），确保编码和解码对应。

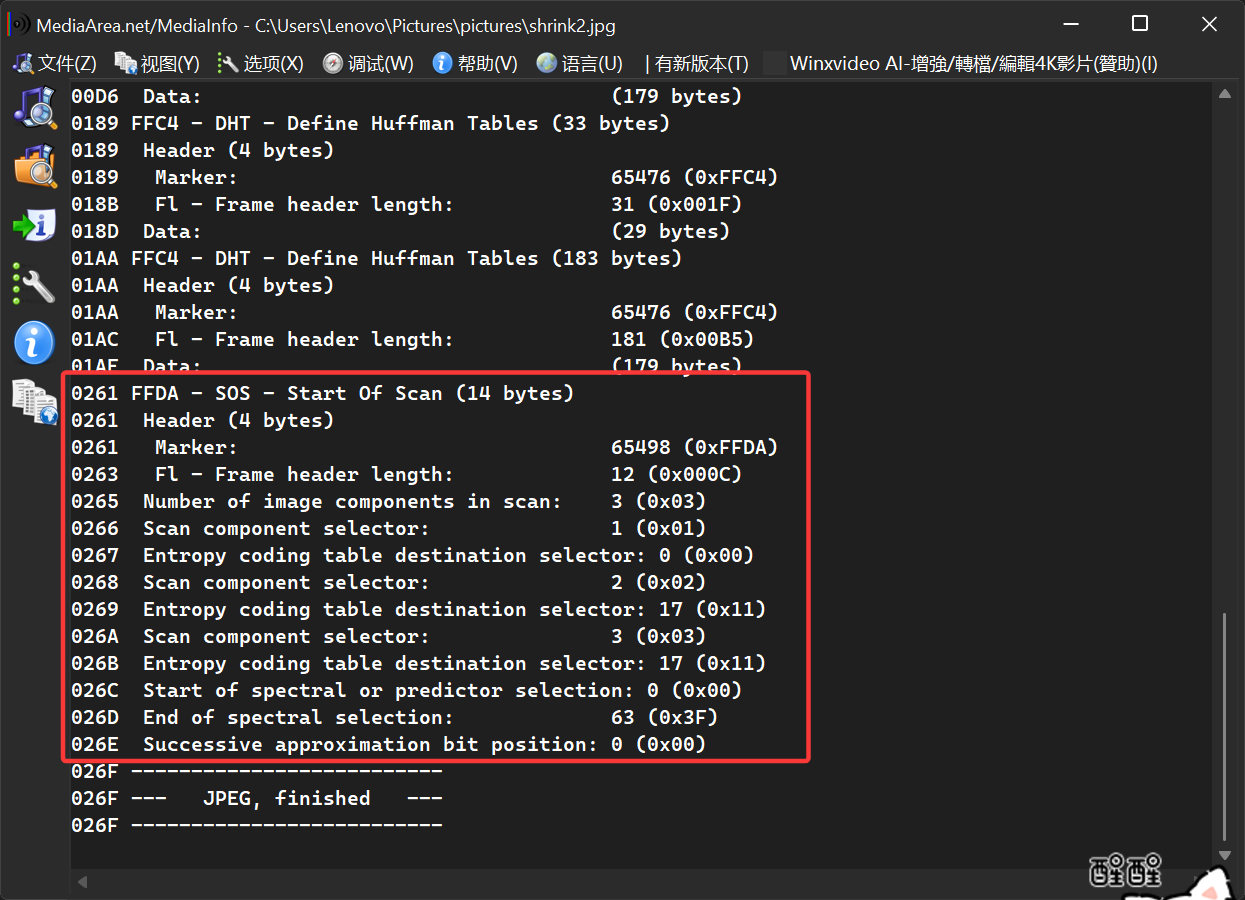

3.3.6 SOS（扫描行开始）

• 标记码：DA；
• 核心作用：标识压缩图像数据的起始，关联Huffman表与颜色组件；
• 详细结构：

字段	字节数	说明
段标识	1	FF
段类型	1	DA
段长度	2	6 + 2×组件数量（如3个组件时为00 0C=12字节）
组件数量	1	通常为3（YCbCr彩色图），1~4之间
组件ID	1	1=Y，2=Cb，3=Cr
Huffman表号	1	0-3位=AC表号，4-7位=DC表号（如00=AC表0、DC表0）
剩余3字节	3	用途不明，解码时可忽略

• 关键：SOS段后直接跟随压缩的图像数据（扫描行数据），按“左到右、上到下”顺序存储。

3.3.7 EOI（文件尾）

• 标记码：D9；
• 结构：仅2字节，无长度和内容；
• 数据：FF D9（JPEG文件的结束标识，不可缺少）；
• 示例：二进制文件末尾必为FF D9，对应十六进制00007bf0h: ... FF D9。

实际可以省略，比如下面的jpg就没有：

3.4 可选段详解

3.4.1 COM（注释）

• 标记码：FE；
• 作用：存储自定义注释（如作者、拍摄设备、时间）；
• 结构：段长度=“注释字符字节数+2”，段内容为UTF-8编码的注释文本；
• 示例：若注释为“2024-01-01拍摄”，段长度=10（注释字节数）+2=12，对应FF FE 00 0C 32 30 32 34 2D 30 31 2D 30 31 E6 8B 8D E6 91 87。

3.4.2 DRI（定义重新开始间隔）

• 标记码：DD；
• 作用：每隔n个MCU（最小编码单元，通常为8×8或16×16）块插入RST标记，复位Huffman解码状态，便于错误恢复；
• 结构：段长度固定为4，段内容为2字节的“开始间隔n”；
• RST标记：共8个（RST0~RST7），标记码为FF D0~FF D7，穿插在数据流中，非独立段。

四、JPEG 压缩编码

JPEG压缩数据以“8×8矩阵”为单位，核心是DC系数（矩阵平均值）和AC系数（矩阵其他值）的编码，排列顺序为“亮度DC→亮度AC→色度DC→色度AC→色度DC→色度AC”。

4.1 DC/AC 系数定义

• DC系数：8×8矩阵的平均值，反映区域整体亮度/色差，编码时存储与前一矩阵的差值（差值编码，减少冗余）；
• AC系数：8×8矩阵中除DC外的63个值，反映区域细节，按“之字形”排列后用RLE+Huffman编码。

4.2 8×8 色块编码计算

4.2.1 红色色块编码

红色色块的8×8二进制数据为：
E2 E8 A2 8A F9 93 F7 13 → 二进制：11100010 11101000 10100010 10001010 11111001 10010011 11110111 00010011

1. 计算Y亮度分量

• DC亮度：1110（码长4，对应DC差值码表类别6）→ 后续6位001011（最高位0为负数，取反得110100=-52）；
• AC亮度：1010（查表“0/0”，表示后续AC系数全为0，即红色块亮度均匀）。

2. 计算Cb色差分量

• DC色差：10（类别2）→ 后续2位10=2；
• AC色差：00（后续系数全为0）。

3. 计算Cr色差分量

• DC色差：10（类别2）→ 后续2位00=-3；
• AC色差：1010（0/3，值111=7）、11001（0/5，值10010）等，后续无数据则补0。

4.2.2 黑色色块编码

黑色色块的8×8二进制数据为：
F9 FE 8A 28 A0 0F → 二进制：11111001 11111110 10001010 00101000 10100000 00001111

1. 计算Y亮度分量

• DC亮度：111110（类别8）→ 后续8位01111111（亮度均匀）；
• AC亮度：10 10（后续系数全为0，黑色块亮度无细节）。

2. 计算色差分量

• DC色差：00（类别0，差值为0）；
• AC色差：1010（0/3，值001=-6）、01（0/1，值0=-1），后续补0，编码完成后剩余位补1。

4.3 标准量化表

JPEG定义默认的亮度和色度量化表，用于控制压缩失真，代码如下：

亮度量化表（std_luminance_quant_tbl）

static const unsigned int std_luminance_quant_tbl[64] = {
    16,  11,  10,  16,  24,  40,  51,  61,
    12,  12,  14,  19,  26,  58,  60,  55,
    14,  13,  16,  24,  40,  57,  69,  56,
    14,  17,  22,  29,  51,  87,  80,  62,
    18,  22,  37,  56,  68, 109, 103,  77,
    24,  35,  55,  64,  81, 104, 113,  92,
    49,  64,  78,  87, 103, 121, 120, 101,
    72,  92,  95,  98, 112, 100, 103,  99
};

色差量化表（std_chrominance_quant_tbl）

static const unsigned int std_chrominance_quant_tbl[64] = {
    17,  18,  24,  47,  99,  99,  99,  99,
    18,  21,  26,  66,  99,  99,  99,  99,
    24,  26,  56,  99,  99,  99,  99,  99,
    47,  66,  99,  99,  99,  99,  99,  99,
    99,  99,  99,  99,  99,  99,  99,  99,
    99,  99,  99,  99,  99,  99,  99,  99,
    99,  99,  99,  99,  99,  99,  99,  99,
    99,  99,  99,  99,  99,  99,  99,  99
};

4.4 关键码表

4.4.1 DC差值码表（亮度/色度）

类别（Category）	亮度码长	亮度码字	色度码长	色度码字
0	2	00	2	00
1	3	010	2	01
2	3	011	2	10
3	3	100	3	110
4	3	101	4	1110
5	3	110	5	11110
6	4	1110	6	111110
7	5	11110	7	1111110
8	6	111110	8	11111110
9	7	1111110	9	111111110
10	8	11111110	10	1111111110

4.4.2 亮度AC码表（部分核心条目）

Run/Size（连续0数/码长）	码长	码字
0/0（EOB，结束）	4	1010
0/1	2	00
0/2	2	01
0/3	3	100
0/4	4	1011
1/1	4	1100
1/2	5	11011
2/1	5	11100
