小熊派华为物联网操作系统LiteOS裸机驱动移植03-E53_SC1扩展板驱动及使用

1.E53_SC1扩展板及其驱动

关于E53标准接口

E53接口标准的E取自扩展（Expansion）的英文首字母，板子的尺寸为5×3cm，故采用E53作为前缀来命名尺寸为 5×3cm 类型的案例扩展板，任何一款满足标准设计的开发板均可直接适配E53扩展板。

E53扩展板是根据不同的应用场景来设计的，以最大的程度在扩展板上还原真实应用场景，不同案例的扩展板根据不同的应用场景来命名后缀。例如：E53_SC1，SC是智慧城市（Smart City）的缩写，SC1表示的是智慧城市中的智慧路灯，再比如SC2则表示的是智慧城市中的智慧井盖。

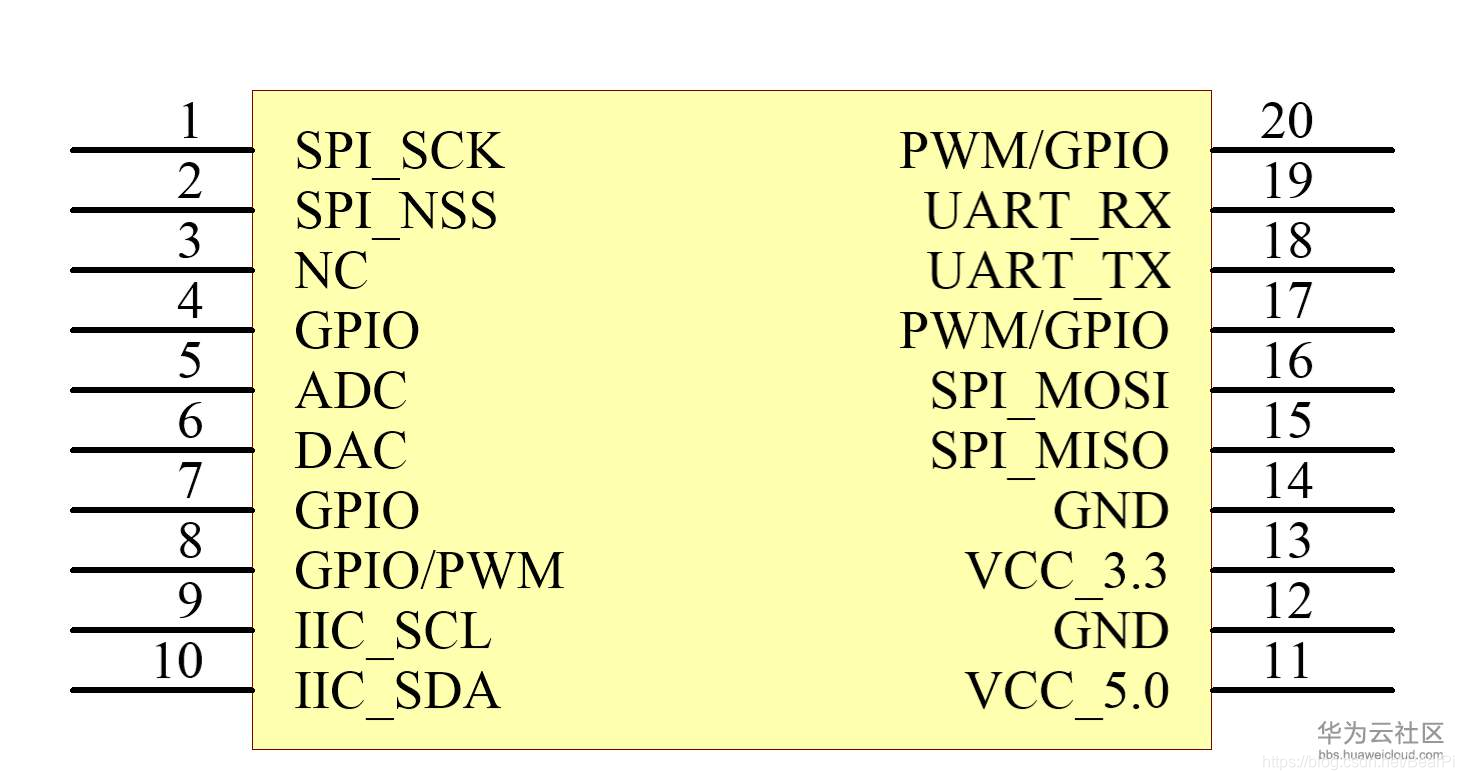

E53扩展接口在电气特性上，包含了常用的物联网感知层传感器通信接口，比如5V、3.3V、GND、SPI、UART、IIC、ADC、DAC等等，可以适配各种传感器，还留有4个普通GPIO，如图：

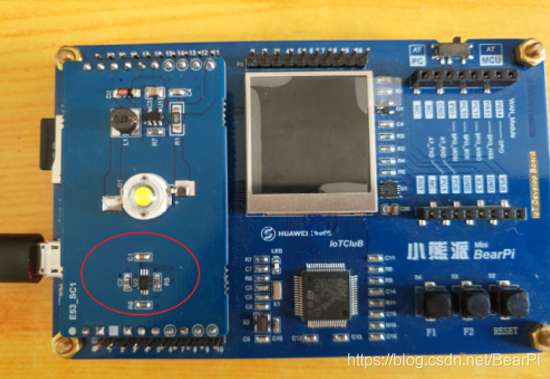

E53_SC1智慧路灯扩展板

E53_SC1扩展板采用了E53标准接口，包含了一个路灯灯珠，一个BH1750光照强度传感器，其中路灯灯珠使用普通GPIO控制，BH1750使用IIC接口通信。

如果你对该扩展板或者BH1750光照强度的驱动不熟悉，请先阅读嵌入式基础教程

2. 移植E53_SC1驱动到LiteOS

复制裸机驱动文件到LiteOS工程

E53_SC1扩展板上的 BH1750 光照强度传感器使用的是 IIC 通信接口，所以除了复制 STM32CubeMX 生成的i2c.h和i2c.h文件，还需要在此基础上复制包含了 BH1750 传感器驱动的 E53_SC1 扩展板驱动文件。

在复制文件的时候，按照上一篇文章中所说的，复制i2c.h到Inc 文件夹，复制i2c.c到 Src 文件夹，再复制自己编写的驱动文件E53_SC1.c、E53_SC1.h到 Hardware文件夹。

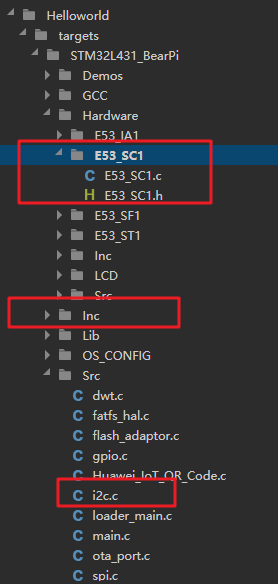

IoT-Studio中提供的默认工程已经复制好了这些文件，无需再次添加，如图：

添加驱动文件路径

因为 LiteOS 的整个项目工程使用 make 构建，所以复制驱动文件之后，需要添加驱动文件的路径到 makefile 中，加入编译。

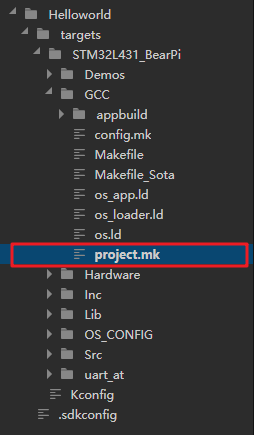

project.mk文件指明了工程中所有文件的路径：

在该文件中：

• C文件路径
  • HARDWARE_SRC：对应Hardware文件夹下的Src文件夹
  • USER_SRC：对应Src文件夹
• 头文件路径
  • HARDWARE_INC：对应Hardware文件夹下的Inc文件夹
  • USER_INC：对应Inc文件夹

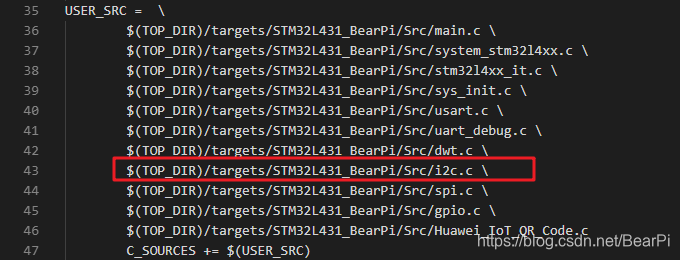

如下，E53_SC1 驱动的底层 I2C 接口代码i2c.c路径添加到USER_SRC中：

E53_SC1 驱动的底层 I2C 接口代码i2c.h路径添加到USER_INC中：

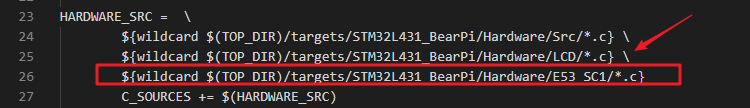

基于 I2C 驱动的 E53_SC1 驱动文件E53_SC1.c添加到HARDWARE_SRC中(默认未添加，需要手动添加)：

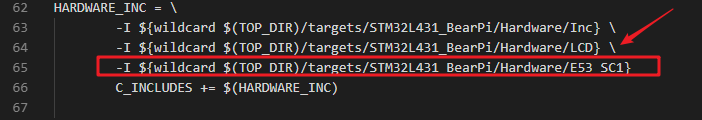

基于 I2C 驱动的 E53_SC1 驱动文件E53_SC1.h添加到 HARDWARE_INC 中(默认未添加，需要手动添加)：

至此ÿ
