本文介绍了数字电路中的基本概念，包括电源电压的范围、逻辑电平的定义以及噪声容限的重要性。逻辑电平规定了0和1状态对应的电压区间，而噪声容限确保在存在干扰时仍能正确识别信号。驱动源和接收端的概念也被提及，说明了信号传递的过程。此外，还提到了静态约束和不同逻辑系列的特点。
电压0V --> 信号A=0
电压5V --> 信号A=1
电源电压
最低电压0V，称为地（ground，GND）
最高为电源电压VDD
逻辑电平
通过定义逻辑电平(logic level)，可以将连续变量映射到离散的二进制变量。

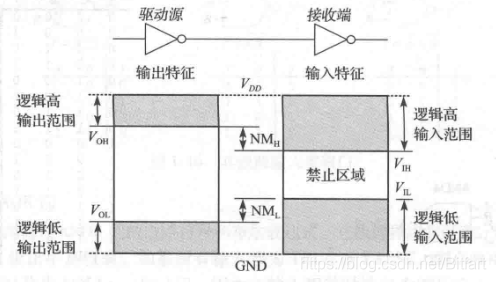

第一个门称为驱动源( driver)，第二个门称为接收端(receiver)。
驱动源的输出连接到接收端的输入。
驱动源产生LOW(0)输出，其电压处于0～VOL之间;或者产生HIGH(1)输出，其电压处于VOH~ VDD之间。
- 如果，接收端的输入电压处于0~ VIL之间，则接收端认为其输入为LOW。
- 如果接收端的输入电压处于VIH~ VDD之间，则接收端认为其输人为HIGH。
- 如果由于噪声或部件错误，接收端的输入电压处于VIL~ VIH之间的禁止区域( forbidden zone)，则输入门的行为不可预测。
VOH和VOL称为输出高和输出低逻辑电平，VIH和VIL称为输人高和输入低逻辑电平。
噪声容限
静态约束

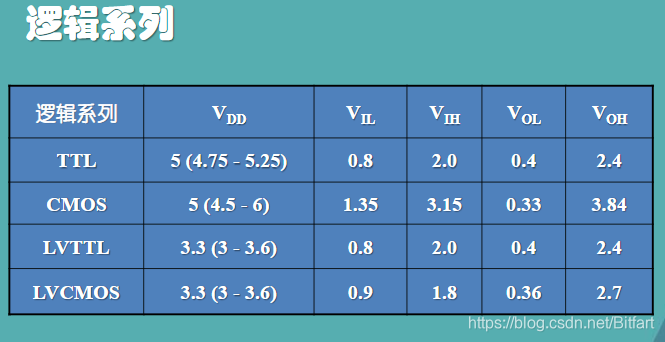

几种逻辑系列
