本文详细介绍了在SOLIDWORKS工程图中进行射线半标注的步骤。首先选择工程图中的全尺寸标注，然后通过鼠标操作改变尺寸颜色，接着隐藏延伸线和尺寸线，最终完成射线半标注。这一过程有助于提高工程图的清晰度。

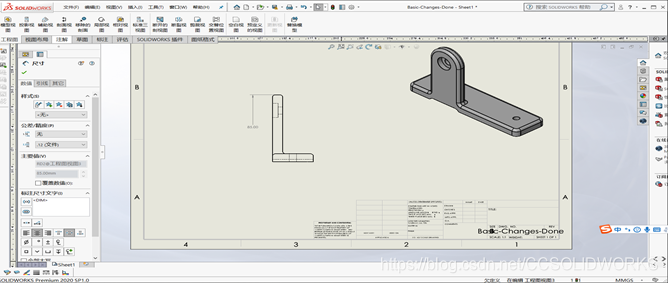

在进行射线半标注之前，我们要有一个工程图素材，对工程图中某个视图的一边进行尺寸标注，此时显示的尺寸标注是全尺寸标注，如图所示

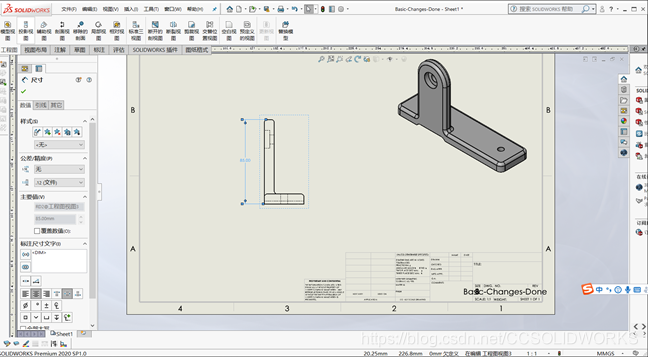

移动鼠标使光标指向该尺寸，点左键选定该尺寸，此时尺寸颜色由灰色变为蓝色，如图所示

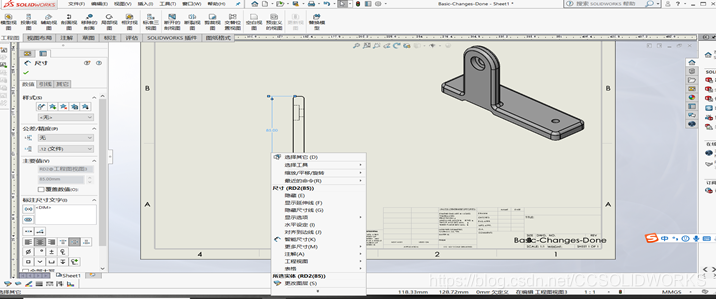

移动鼠标到尺寸下方的延伸线单击右键出现如图所示选项栏
在选项栏中选择隐藏延伸线，具体效果如图所示
移动鼠标到尺寸线单击右键出现如图所示选项栏
在选项栏中选择隐藏尺寸线，具体效果如图所示
综上所述，我们的工程图射线半标志就完成了。
更多精彩SOLIDWORKS内容,欢迎关注公众号科德锐SOLIDWORKS
