OSPF（Open Shortest Path First，开放最短路径优先）是一种用于IP网络中的动态路由选择协议。作为内部网关协议（IGP）的一种，OSPF因其高效性和稳定性在网络工程领域中备受推崇[。OSPF能够帮助大型网络实现快速收敛，并提供负载均衡功能。

以下是OSPF的一些关键概念和特性：

链路状态数据库（LSDB）：每个OSPF路由器都维护着一个链路状态数据库，其中包含整个网络的拓扑结构信息。
最短路径算法：OSPF使用Dijkstra算法计算到达网络中每个目的地的最短路径。
区域（Area）：为了提高OSPF的可扩展性和管理性，可以将大型网络划分为多个区域。每个区域内的路由器只保留该区域内的链路状态信息。
主干区域（Area 0）：每个OSPF网络都有一个主干区域，通常是Area 0，所有其他区域都必须直接或通过虚连接连接到主干区域。
路由器类型：
- 内部路由器（Internal Router）：所有接口都属于同一个区域的路由器。
- 区域边界路由器（ABR）：连接到多个区域的路由器，负责在区域间传播路由信息。
- 自治系统边界路由器（ASBR）：负责将外部路由信息（如BGP路由）注入到OSPF网络中。
LSA（链路状态通告）：路由器使用LSA来广播其接口的状态和链路成本，这些通告被传播到整个区域内，并在必要时传播到其他区域。
路由类型：
- Type 1 LSA：路由器LSA，描述路由器接口的链路状态。
- Type 2 LSA：网络LSA，由指定路由器（DR）生成，描述多接口路由器（如以太网）上的网络。
- Type 3 LSA：网络摘要LSA，由ABR生成，描述区域间的路由。
- Type 4 LSA：ASBR摘要LSA，描述ASBR的位置。
- Type 5 LSA：外部LSA，描述OSPF外部的路由。
路由成本（Cost）：接口的路由成本通常基于接口的带宽，用于计算到达目的地的代价。
路由优先级：在多接口路由器上，可以为每个接口设置优先级，以确定哪个接口将成为DR（指定路由器）或BDR（备份指定路由器）。
Hello协议：OSPF路由器使用Hello协议来发现邻居路由器，并建立和维护邻接关系。
Dead Interval：如果路由器在Dead Interval内没有收到来自邻居的Hello包，则认为邻居不可达。
认证：OSPF支持对路由信息进行认证，以增强网络的安全性。
虚拟链路：在某些配置中，可以使用虚拟链路将非主干区域连接到主干区域。
路由汇总：在ABR上可以进行路由汇总，以减少区域内传播的路由信息量。
特殊区域类型：
- 末梢区域（Stub Area）：不接受来自其他区域的路由信息。
- 完全末梢区域（Totally Stubby Area）：不接受来自其他区域的路由信息，也不接受ASBR。
- 次末梢区域（Not-So-Stubby Area, NSSA）：可以接受外部路由，但以默认路由的形式。

在思科设备上配置OSPF的基本步骤如下：

1. 进入特权执行模式：通过控制台或远程管理方式登录到路由器，并进入特权执行模式。

Router> enable

2. 进入全局配置模式：在特权执行模式下，输入配置命令以进入全局配置模式。
```

   Router# configure terminal

```

3. 配置OSPF进程号：在全局配置模式下，为OSPF进程分配一个唯一的进程号。
```

  Router(config)# router ospf <process-id>

```
其中 `<process-id>` 是一个1到65535之间的整数，用于在本地路由器上唯一标识OSPF进程。

4. 指定OSPF区域和网络：在OSPF配置模式下，声明路由器所连接的网络段和所属的区域。
```

   Router(config-router)# network <network-address> <wildcard-mask> area <area-id>

```
其中 `<network-address>` 和 `<wildcard-mask>` 用于指定网络段，`<area-id>` 指定该网络段所属的OSPF区域。

5. 配置OSPF接口参数（可选）：根据网络需求，可以在接口配置模式下进一步调整OSPF的相关参数，如成本、优先级等。
```

   Router(config)# interface <interface-name>
   Router(config-if)# ip ospf cost <cost>
   Router(config-if)# ip ospf priority <priority>

```

6. 验证OSPF配置：配置完成后，使用相关命令验证OSPF的配置和运行状态。如：

show ip ospf
show ip ospf interface
show ip ospf neighbor
show ip route ospf

这些命令可以帮助你确认OSPF协议是否按预期运行

7.路由重分发（如果需要）：如果网络中存在使用不同路由协议的部分，可能需要配置路由重分发。

redistribute <protocol>

<protocol> 是要重分发的路由协议名称或ID104。

请注意，所有的区域都必须与骨干区域（通常为Area 0）相连，或者使用虚连接让非骨干区域与骨干区域建立一条逻辑上的连接通道108。配置多区域OSPF时，应遵循网络设计的最佳实践，确保网络的高效运行和易于管理。

在配置OSPF时，需要了解网络拓扑结构，包括路由器、交换机及其互联方式，并具备相应的网络管理权限[。此外，熟悉OSPF协议的基本概念和工作原理也是非常重要的。

在实际配置过程中，可能还需要进行其他配置，如配置OSPF的路由器ID、区域、接口等，以及设置默认路由等。配置完成后，应使用相关命令检查OSPF的配置状态和邻居关系，确保网络按预期进行路由。

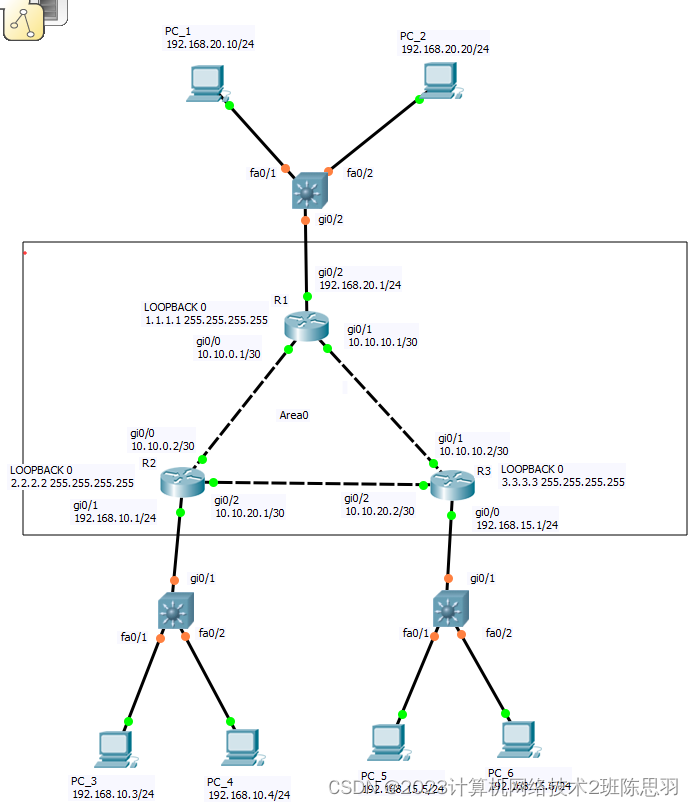

例如以下项目：

R1
enable
configure terminal
no logging on
no ip domain-lookup
hostname R1

interface gigabitEthernet 0/0
ip address 10.10.0.1 255.255.255.252
no shutdown
interface gigabitEthernet 0/1
ip address 10.10.10.1 255.255.255.252
no shutdown
interface gigabitEthernet 0/2
ip address 192.168.20.1 255.255.255.0
no shutdown
exit

interface loopback 0
ip address 1.1.1.1 255.255.255.255
exit

router ospf 1
router-id 1.1.1.1
network 1.1.1.1 0.0.0.0 area 0
network 10.10.0.0 0.0.0.3 area 0
network 10.10.10.0 0.0.0.3 area 0
network 192.168.20.0 0.0.0.255 area 0
end

write
copy running-config startup-config

R2
enable
configure terminal
no logging on
no ip domain-lookup
hostname R2

interface gigabitEthernet 0/0
ip address 10.10.0.2 255.255.255.252
no shutdown
interface gigabitEthernet 0/1
ip address 192.168.10.1 255.255.255.0
no shutdown
interface gigabitEthernet 0/2
ip address 10.10.20.1 255.255.255.252
no shutdown
exit

interface loopback 0
ip address 2.2.2.2 255.255.255.255
exit
router ospf 1
router-id 2.2.2.2
network 2.2.2.2 0.0.0.0 area 0
network 10.10.0.0 0.0.0.3 area 0
network 10.10.20.0 0.0.0.3 area 0
network 192.168.10.0 0.0.0.255 area 0
end

write
copy running-config startup-config

R3
enable
configure terminal
no logging on
no ip domain-lookup
hostname R3

interface gigabitEthernet 0/0
ip address 192.168.15.1 255.255.255.0
no shutdown
interface gigabitEthernet 0/1
ip address 10.10.10.2 255.255.255.255
no shutdown
interface gigabitEthernet 0/2
ip address 10.10.20.2 255.255.255.252
no shutdown
exit

interface loopback 0
ip address 3.3.3.3 255.255.255.255
exit

router ospf 1
router-id 3.3.3.3
network 3.3.3.3 0.0.0.0 area 0
network 10.10.10.0 0.0.0.3 area 0
network 10.10.20.0 0.0.0.3 area 0
network 192.168.15.0 0.0.0.255 area 0
end

write
copy running-config startup-config
