本期分享的文章来自：https://github.com/yuzhe-yang/radar-perception，原作者是Yuzhe-Yang。

一、传统汽车毫米波雷达现状

传统毫米波雷达作为高级自动驾驶汽车系统中的辅助传感器，准确性较低，存在如误报、虚假目标、多径等影响因素。同时，缺乏高度测量能力，在某些场景中非常危险。而且雷达点云非常稀疏，没有语义信息，对周围环境的感知能力很差。

传统雷达主要用于公路等简单场景实现动态目标检测(DOD)，但是不能够用于城市等复杂场景。由于测量的精度低，在传感器融合系统中的置信度较低。

通过使用基于机器学习（MI）的AI算法，传统雷达的精度得到了很大的改善，下图是一些车载雷达在实际中的演示性能：

通过模型设计和数据增强，传统雷达(2000pts/s)可以高精度地探测物体，同时在静止和动态场景中保持良好的性能。

但是还存在一些问题，例如在隧道、城市等场景中的性能不佳，这限制了传统雷达在高级自动驾驶系统中的大规模使用。特斯拉因此曾经放弃了传统雷达，不过，商业布局随着技术的变化而变化，目前4D雷达又重新回归了特斯拉的新一代自动驾驶汽车系统，下一代4D雷达即将到来。

二、下一代4D成像雷达的性能

下一代4D成像雷达的性能如下(本文中的4D雷达指4D成像雷达)：

(1) 点云书增加了100倍(80000点/秒)；

(2)更加精确的角度分辨率；

(3)具备高度测量能力。

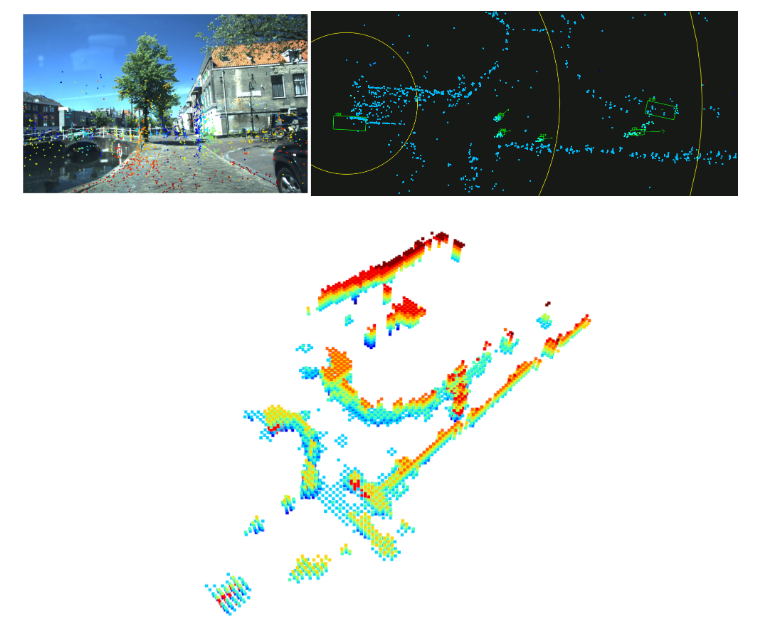

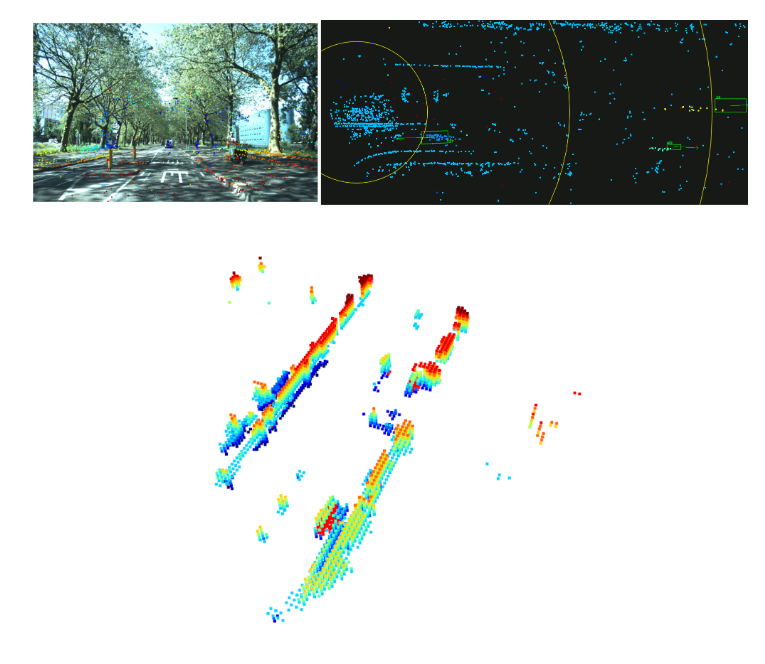

可以采用新一代的4D成像雷达获取包含各种信息的高质量3D点云、获得带速度类别或方向的定向矩形框，以及实现环境构造，如可行使区域检测、BEV鸟瞰图占用检测、3D占用检测。如下所示：

对VOD数据集(4D成像毫米波雷达点云数据集VOD（含Python和MATLAB数据解析仿真代码）)进行实验，结果表明，4D雷达在城市场景中具有良好的性能，意味着4D雷达可以用于高级自动驾驶系统。

但仅仅提供这些信息还是不够，缺陷如下所示：

点云和点云间距

（1）点云稀疏、缺乏空间拓扑信息；

（2）点云只能修改而不能创建，这意味着在丢失目标时无法工作；

（3）只能看到带有人工注释标签的特定类别；

（4）需要第二阶段来生成目标或者Bbox。

2.Bbox

（1）难以训练边框回归3D Bbox;

（2）容易在拐角处丢失目标；

（3）Bbox并非物体的真实形状，在某些场景中存在风险；

（4）只有小部分点云被当作前景点。训练数据比较少，数据利用率低、严重浪费雷达感知能力。

（5）依赖于人工标注，成本高昂。

因此，还需要更加充分地利用4D雷达的信息来提取更加丰富的周围环境信息。具体可以改进的方向如下：

第一是使用真实形状和运动信息检测所有现实世界的物体。补充Bbox检测并提高稳健性、增加感知常见的障碍物、如树干、墙等目标的数据。

第二是利用语义信息重建三维周边环境。比如BEV占用、可行行驶区域检测，以及带有运动信息的3D占用。

三、占用网络(The occupancy network)

占用网络基本思想是将点云数据转化为一个体素网格，并在每个体素上学习一个二值分类器，用于判断该体素是否属于某个物体。具体地，网络首先将输入点云映射到一个球形表面上，并利用一个编码器将球面图像转换为一个隐式函数，该隐式函数可以预测空间中任意点的占据状态。然后，网络在三维空间中将该隐式函数采样为一个体素网格，并对每个体素进行二分类，从而得到每个体素的占据状态，进而重建出场景中各个物体的三维形状。

Occupancy Networks具有很强的泛化能力，可以在仅有少量标注数据的情况下，实现高质量的物体检测和重建。此外，该模型还可以在物体检测的同时输出物体的朝向和位置，有助于实现更加精细的场景理解和场景重建。

关于占用网络的详细信息这里就不展开了，可视化效果如下视频所示，读者可以自行在网上检索相关文献和资料了解。

选择占用网络的优点：

（1）具有更加自然、统一的空间表达方式；

（2）可以获得物体的形状以及周围环境的综合信息；

（3）使得多传感器融合、地图、规划、控制的交互更加高效；

（4）使得多任务学习交互更加高效；

（5）能够兼容自动驾驶端到端的未来算法。

那么，其他传感器如相机和激光雷达如何配合占用网络使用呢？

1. 相机

特斯拉发布的基于纯视觉输入的占用网络，需要大量的相机数据，并且在恶劣天气下无法正常工作，需要依靠庞大的数据驱动系统来生成训练数据并训练网络，还需要强大的实时分布式计算平台来运行网络。另外，Transformer网络不容易在平台上训练和移植，所有这些从平台外到平台上都需要花费大量的成本。

2. 激光雷达

激光雷达可以通过简单的体素化自然产生占用图，但激光雷达在恶劣天气和远距离检测中会失效，而且检测运动目标需要增加额外的成本呢，精度不够高。远距离检测高精度激光雷达的成本太高了，无法支撑量产。

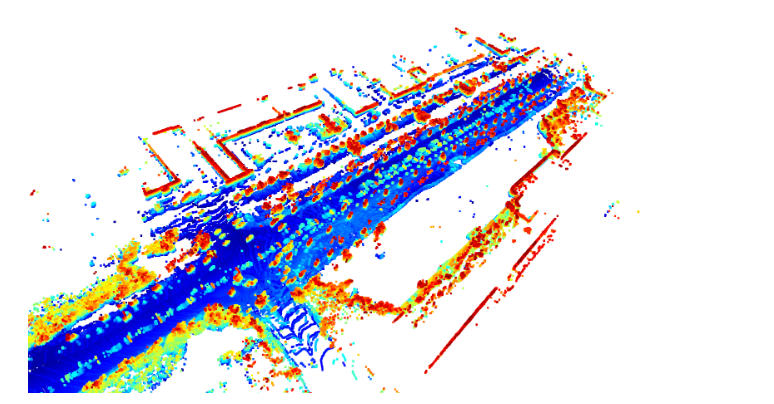

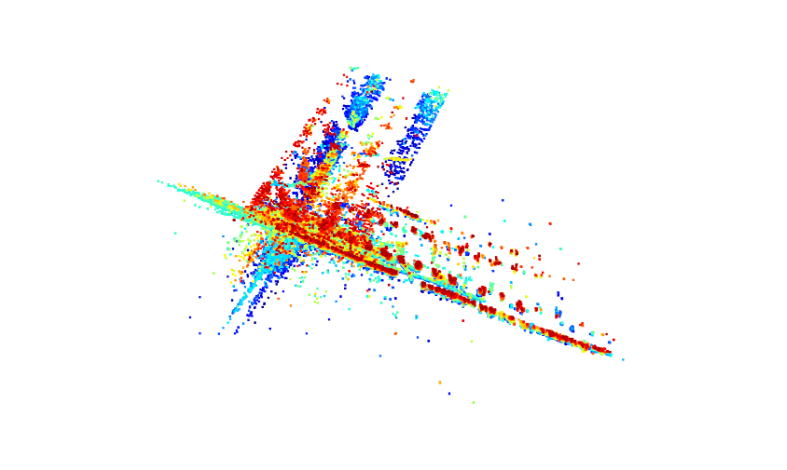

作者分别使用激光雷达和毫米波雷达点云重建三维周围环境，通过实验验证发现与激光雷达的测绘结果相比4D毫米波雷达具有重建三维周围环境的潜在能力。

四、4D成像雷达

4D成像雷达是一种相对于激光雷达比较廉价，且比较稳健的传感器，可以适应所有天气和远距离检测，虽然大雨和沙城暴天气也会对4D成像雷达有一样。

4D成像雷达不需要额外的成本即可检测目标运动速度，可以提供像16线激光一样的高质量点云数据，使用简单的网络可以生成包含运动信息的3D占用。另外，4D成像雷达成本低、精度高、鲁棒性强、泛化性强，易于上板移植，并且可以与相机配合使用以产生高质量的3D占用图，与纯相机系统相比，性价比大大提高。

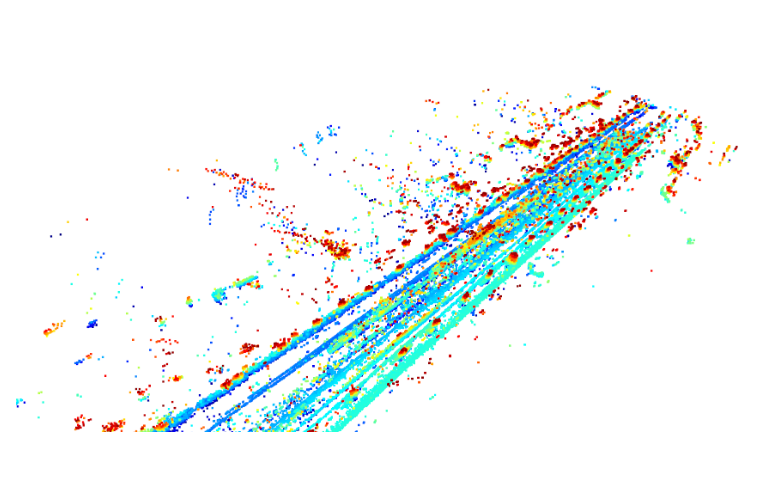

但是，实验验证发现使用雷达点云直接生成的具有运动状态的3D占用图，效果不如激光雷达的效果好。

原因是因为4D雷达存在噪声和虚假目标、点云边缘不清晰、物体自遮挡很严重，因此需要采用占用网络来重建3D周围环境。业界可以使用激光雷达点云来生成监督信号，具体步骤如下：

（1）使用带注释的bbox对激光雷达点云进行标注；

（2）利用自车运动信息和背景点云来绘制周围环境；

（3）使用 3D 地图中的运动信息剪切 3D 占用；

（4）将当前帧前景点云添加到3d占用中。

由于手动标注效率太低，通过激光雷达监督可以大大提高效率，节约成本。通过训练，可以使得更便宜的雷达性能解决成本高的激光雷达性能，在某些情况下，甚于毫米波雷达更好。

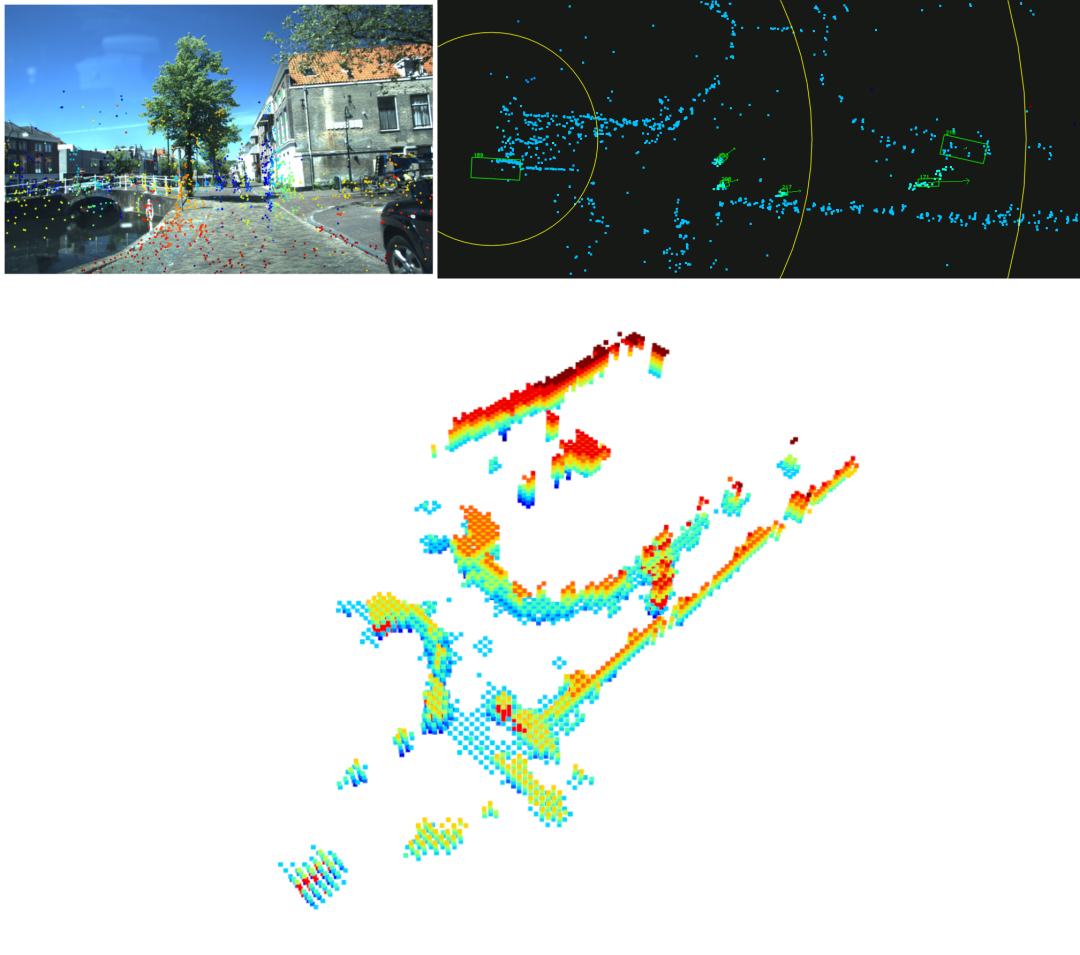

实验采用的占用网络输入输出结果如下：

占用网络的优点如下：

（1）当3D Bbox网络丢失目标时，3D占用网络仍然可以工作；

（2）能够输出静态感知结果，大大扩展了毫米波雷达的能力；

（3）可以通过真实形状和运动信息检测常见或者未知的障碍物；

（4）可以利用语义信息和运动信息重建3D周围环境。

占用网络的缺点如下：

（1）网络比2D Bbox复杂，训练更加耗时；

（2）重建之后噪声仍然存在。

当然，可以采用一些巧妙的网络设计方法降低网络的复杂性，也可以采用数据增强和地面实况细化。

五、未来布局

在信号处理模块，如何保留更多的信息到后端的数据处理中？比如距离-多普勒-角度图像很密集，可以选择直接提升到 3D 点云。

在感知层面，如何高效重建3D周围环境？如何更好地将精度不足的劣势转化为泛化好的优势？表示未知的障碍物的最佳方式是什么？

如何将4D雷达与其他传感器，尤其是相机进行融合？例如，纯视觉系统数据闭环非常昂贵，激光雷达价格高，在恶劣天气下无法工作，检测范围与视觉不匹配。带摄像头的4D成像雷达是一个不错的选择，但如何进行有效的融合呢？

与传统雷达相比，4D雷达在算法和功能方面处于完全不同的层面上。如何充分利用4D雷达感知周围环境的能力是一个非常有趣的话题，希望本文能够为4D雷达的未来发展提供一些启发。
