状态机实现流水灯

实验目的

了解层次化设计概念，熟悉层次化设计流程。
熟悉项目设计步骤及逻辑训练。

概念

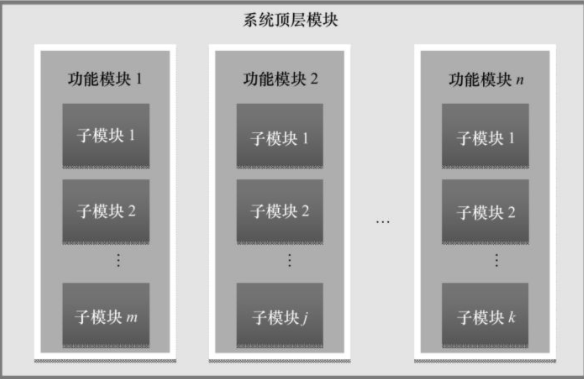

层次化设计：对一个很大的项目进行拆分，直到拆分成很容易实现的最小规模为止。
系统顶层模块只负责连线，将各功能模块正确地组合起来。各功能模块由对应的若干子模块组成，同一模块的子模块之间有着相应的级联关系。
流水灯的实现步骤
- 利用状态机实现流水灯的时序
- 创建一个时钟分频模块，用慢时钟驱动状态机

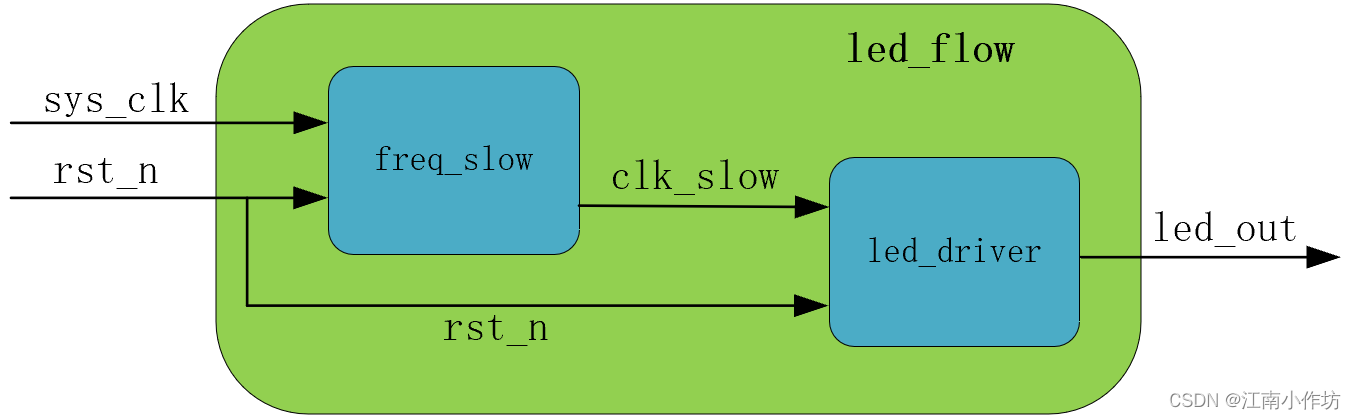

系统架构

在这里插入图片描述

模块名称	说明
freq_slow	时钟分频，产生慢时钟
led_driver	LED控制模块，用来控制切换
led_flow	顶层模块，用于级联

端口名称	说明
sys_clk	系统时钟端口
rst_n	系统复位端口，低电平有效
led_out	输出，LED驱动端口

内部连线	说明
clk_slow	分频得到慢时钟信号

代码实现

freq_slow模块代码如下

// freq_slow模块，定义1s为周期的慢时钟
module freq_slow
#(parameter CNT_MAX = 25'd24_999_999)
(sys_clk, rst_n, clk_slow);

input		sys_clk;
input		rst_n;
output reg clk_slow;

// 定义0.5s寄存器
reg [24:0] cnt_1s;

always@(posedge sys_clk or negedge rst_n)
	if(!rst_n
