由于农田面积广袤，大量的区域没有信号覆盖，为长距离的数据通讯带来挑战，同时布线覆盖信号的成本也很高，后期的功耗和运维成本也成为关键的制约因素。方案支持多样化的物联网硬件设备，包括农业里常用的电磁阀、配电箱、电动门、过滤器、灯光等，并将这些设备产生的数据，以及传感器采集到的土壤温度、湿度、PH值、氮、磷、钾等数据，基于LoRa和通信网络传输到云平台。在选择农业场景应用的组网技术时，通过验证了各种主流无线通信技术的可行性，认为在农业领域，LoRa是最优选，能够切实帮助解决农林行业数字化转型难点。

充电储能系统（Energy Storage Systems, ESS）是一种通过电化学、电磁或机械方式存储电能的技术，在电力需求高峰期释放储存的电能，平衡电力供需。全球合作：国际间的技术合作和市场交流将促进储能技术的普及和创新，推动全球能源转型。随着可再生能源的普及和智能电网的发展，充电储能技术不仅提高了能源利用效率，还为电力系统的稳定性和可靠性提供了保障。随着技术的不断进步和市场的快速发展，充电储能将成为未来能源系统的核心，为实现全球能源转型和可持续发展提供强有力的支持。

用户持有的RFID卡片（通常是一个集成了RFID芯片的钥匙或卡片）在接收到这个射频信号后，会由卡片内部的RFID芯片驱动天线进行响应。基于13.56MHz NFC技术的电动车仪表盘方案，通过集成多种智能功能，不仅提升了用户的使用体验，还增强了车辆的安全性和便捷性。如果验证通过，系统会发送一个解锁信号到电动车的控制系统，控制系统接收到这个信号后会执行相应的操作，如解除车辆的锁定状态，允许骑行者启动电动车。仪表盘作为电动车的重要组成部分，不仅需要提供基本的行驶信息，还需要具备智能交互功能。

Si24R03是一款高度集成的低功耗无线SOC芯片，芯片为QFN32 5x5mm封装，集成了资源丰富的MCU内核与2.4G收发器模块，最低功耗可达1.6uA，极少外围器件，大幅降低系统应用成本，同时配套有成熟的开发调试软件和丰富的函数库，能大大降低开发门槛和缩短开发周期。内置1个SPI/1个IIC/2个UART/2个高级TIMER/1个16bitADC。3种传输速率可调：2Mbps/1Mbps/250Kbps。无线收发器工作频率范围为2400MHz-2525MHz。MCU：32Mhz主频RISC-V内核。

DP4306F是一款高性能低功耗的单片集成收发机，工作频率可覆盖200MHz~1000MHz，集成M0核MCU，支持230 / 408 / 433 / 470 / 868 / 915频段。该芯片先将接收到的(G)FSK调制信号通过混频器混到IF频率，然后输入给后续的中频滤波器和可变增益放大器(PGA)进行滤波和放大。芯片内部高效率的class E功率放大器(PA)， 在+20dBm输出功率的条件下，约消耗100mA的电流。芯片内部集成低功耗的32KHz振荡器，可实现自动唤醒功能以降低整体方案的功耗。

华为将支持车企打造高端智能汽车子品牌，与车企共同定义、联合开发，合作车型将搭载华为智能汽车全栈解决方案，包括 1 个全新智能汽车数字平台、5 大智能系统（智能座舱、智能驾驶、智能网联、智能电动、智能车云）和全套智能化零部件。与 HI 模式相比，智选模式下华为不仅与车企合作开发产品，帮助车企“造好车”，同时将发动华为自身在终端销售渠道领域的强大积累，在产品定义、产品体验、产品营销、渠道销售等领域为车企赋能，帮助车企“卖好车”。展望 24 年，厂商布局的深入&新车企的进入，将进一步打开高阶智能驾驶市场。

XD6500S是一系列LoRa SIP模块，集成了射频前端和LoRa射频收发器SX1262系列，支持LoRa和FSK调制。收发器SX1262系列，支持LoRa和FSK调制。LoRa技术是一种扩频协议，针对LPWAN 应用的低数据速率、超远距离和超低功耗通信进行了优化。XD6500S的主动接收电流消耗为4.2mA，电池寿命长、最大发射功率高达+22dBm。该模块的灵敏度高达-148dBm的高灵敏度，可为各种应用场景提供高抗干扰能力。XD6500S采用LGA封装，尺寸非常小，仅为8x8x1.3毫米。

一旦您将防丢器与您的钱包、钥匙或其他贵重物品绑定，当物品与您的手机断开一定距离，手机将发出声音或振动，提醒您及时找回物品，避免丢失。首先，将防丢器附着在您的物品上，然后下载相应的手机应用。不仅如此，一些高级的蓝牙防丢器还配备了地图定位、声音寻找、遥控相机等功能，使您的生活更加便捷多样。而今，我们推出了ONMICRO的蓝牙低功耗HS6621CxC系列芯片，这一系列芯片采用先进的低功耗蓝牙技术，确保了稳定的连接性和持久的续航时间。这款小巧智能的装置不仅保护您的财物，还为您的生活带来更多的便利。

工作于200MHz~960MHz范围内，支持灵活可设的数据包格式，支持自动应答和自动重发功能，支持跳频操作，支持FEC功能，同时内部集成了完整的射频接收机、射频发射机、频率综合器、调制解调器，用户只需配备简单、低成本的外围器件就可以获得良好的收发性能。此外，UM2080F32内部还集成了 CAN、12位 SAR ADC、UART、SPI、QSPI、I2C等通用外围通讯接口，ADC、OPA、比较器等传感获取接口，以及LPTIMER、WDT等超低功耗模块接口，并内置RC高频和低频振荡器。

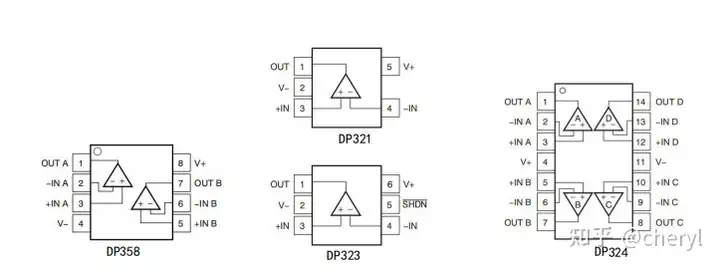

DP358、DP321、DP323、DP324是一款低噪声、低压、低 功耗轨到轨输出运放大器，该系列放大器的增益带宽为 11MHz,压摆率为 8.5V/uS,其中DP323 在掉电工作模式下待机电流小于1uA。0.21uV 步长 2V 阶跃电压建立时间误差为 0.1%工作电压:2.1V ~ 5.5V，典型功耗 1.2mA。V+=5.5V 下输入电压范围:-0.1v~5.6V。10KHz 频率下的低噪声为 8.5nV/ Hz。轨到轨最大输入输出失调电压 Vos≦4mV。压摆率最高可达 8.5V/uS。

DP485E 是一款 5V 供电、半双工、低功耗、低摆率，完全满足 TIA/EIA-485 标准要求的 RS-485收发器。DP485E 工作电压范围为 4.75~5.25V，具备失效安全（fail-safe）、过温保护、限流保护、过压保护，控制端口热插拔输入等功能。DP485E 具有优秀的 ESD 释放能力，HBM 达到±15KV，接触放电，IEC61000-4-2 ±15KV。1/8 单位负载，允许最多 256 个器件连接到总线；A、B 端口防护：接触放电±15KV；5V 电源供电，半双工；

客户可以不接耗散电阻，若电流不能满足要求， 请根据实际电源电压设计热耗散电阻， 芯片Vcc端输入电压在4.6V为最佳，可得到较大充电电流，一般热耗散电阻为 0.5 至 1 欧姆。2、为保证各种情况下可靠使用，防止尖峰和毛刺电压引起的芯片损坏，建TP4057应用中VIN端和BAT端分别接1uF和 10uF的电解电容， 如可能还可各再接一个0.1u 的陶瓷电容。1、DP4057 测试中，芯片 BAT 端（3 号脚）应直接连接电池正极，不可串联电流表，电流表可接在芯片Vcc端。·双灯指示，灯的状态为亮或灭。

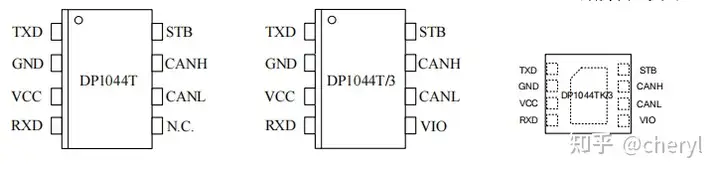

5V 供电，IO 口兼容 3.3V，5Mbps，CAN FD 待机模式总线收发器DP1044是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车、工业控制等领域，支持 5Mbps 灵活数据速率（Flexible Data-Rate），具有在总线与 CAN 协议控制器之间进行差分信号传输的能力。高速 CAN，支持 5Mbps CAN FD（灵活数据速率）支持 HVSON8/DFN3*3-8，小外形，无引脚封装。TXD 至 RXD 典型环路延时小于 100ns。

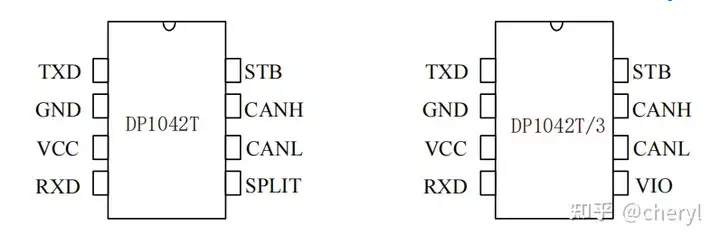

5V 供电，IO 口兼容 3.3V，±70V 总线耐压，待机模式 CAN FD 总线收发器DP1042是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车、工业控制等领域，支持 5Mbps CAN FD 灵活数据速率，具有在总线与 CAN 协议控制器之间进行差分信号传输的能力。DP1042T/3 I/O 电压范围支持 3.3V 和 5V MCU；高速 CAN，支持 5Mbps CAN FD（灵活数据速率）；待机总线（BUS）显性超时功能；驱动器（TXD）显性超时功能；

芯片可检测 30KHz~300KHz 范围的 LF（低频）载波频率数据并触发唤醒信号，同时可以调节接收灵敏度，确保在各种应用环境下实现可靠唤 醒，其拥有的三个独立通道可配置成不同的唤醒模式且每个通道都具有 RSSI 检测功能，支持多种 数据率的配置，支持曼彻斯特编码方式。此外，芯片内部集成了 32KB 的 Flash、最大 2KB+256B 的 SRAM、12 位 1Msps 的 SAR ADC 以及 UART、SPI、I2C、PWM 等通用外围通讯接口。- 三个独立天线通道：X/Y/Z 轴。

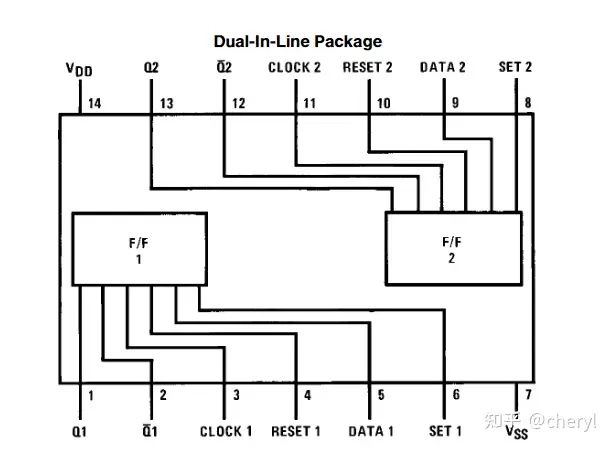

DP4013双D触发器是由N通道和p通道增强模式晶体管构成的 (CMOS)集成电路，完全替代CD4013。每个触发器都有独立的数据、设置、复位和时钟输入以及“Q”和“Q”输出。这些器件可用于移位寄存器应用，并通过将“Q”输出连接到数据输入，用于计数器和切换应用。在时钟脉冲的正向过渡期间，“D”输入端的逻辑电平被转移到Q输出。设置或复位与时钟无关，分别由设置或复位线上的高电平完成。

DP4011是由N和p通道增强模式晶体管构成的单片互补MOS(CMOS)集成电路，完全替代CD4011。它具有相等的源和吸收电流能力，并符合标准B系列输出驱动器。该器件还具有缓冲输出，通过提供非常高的增益来改善传输特性。所有输入都有二极管vdd和VSS防静电保护。在全温度范围内，15V时最大输入漏损1uA。扇形散开2驱动74L或1驱动74LS。5V-10V-15V参数额定电压。

例如，VDD =5V, VSS =0V, VEE = - 5V，则可以通过0 - 5V的数字输入控制- 5V到+5V的模拟信号。多路复用电路在整个VDD - VSS和VDD - VEE供电电压范围内耗散极低的静态功率，与控制信号的逻辑状态无关。■3 - 15V数字寻址信号的逻辑电平转换(VDD - VSS =3 - 15V)将模拟信号转换为15 Vp-p(VDD - VEE =15V)■低“ON”电阻:80Ω(类型)在整个15Vp-p的信号输入范围内，VDD - VEE =15V。■片上二进制地址解码。

DP6524是一款利用CMOS技术专门设计的通用LCD驱动IC，完全替代PT6524,采用单片机控制的电子调谐器。它的最大行驶速度可以达到204段输出，可控制多达12个通用输出端口。引脚分配和应用电路都进行了优化，易于PCB布局和节省成本的优势。•1/4负载- 1/2偏置或1/4负载- 1/3偏置驱动技术。•64引脚，QFP或LQFP封装。•多达4个公共和51段驱动程序。•多达12个通用输出端口。•无需解码器干预显示数据。

DP4051由逻辑电平转换电路、8选1译码电路和8个CMOS开关单元三部分组成，其中A、B、C是3位二进制地址输入端，3位二进制的八种组合可用于选择8路通道;DP4051有8个输入\输出端、1个输出/输入端，数字电路供电+E和-E1，模拟电路供电+E和-E2.逻辑电平转换电路的主要作用是把地址输入端A、B、C和地址输入禁止端INH输入的TTL逻辑电平转换成CMOS电平，使开关单元能用TTL电平控制。例如，如果Vob=5V,Vss=0V,Y=-5v,此时数字信号为0~5V,模拟信号的范围为-5V~+5V。
