UML基础模型

1.抽象类

矩形框代表一个类（Class）。

类图分为三层：
第一层显示类的名称，如果是抽象类，就用斜体显示；
第二层是类的属性；
第三层是类的操作，通常是方法和行为；

前面的符号，‘+’表示public，‘-’表示private，‘#’表示protected。

2.接口

与类图的区别主要是顶端有 <<interface>> 显示。
第一层：是接口名；
第二层：是属性字段；
第三层：是接口方法；

3.继承

继承关系用 空心三角形+实线来表示

4.实现接口

实现接口用 空心三角形 + 虚线 来表示

5.关联关系

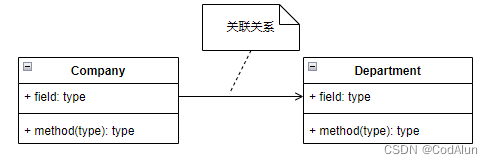

当一个类（公司）内部引用另一个类（部门）时，可以用关联(association)。
关联关系用实线箭头来表示。

public class Company{
    private Department department;
}

6.聚合关系

学校和学生的关系，每个学生都属于学校，一个学校有多个学生。所以他们之间满足聚合（Aggregation）关系。
聚合表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。
聚合关系用 ： 空心的菱形 + 实线箭头表示。

public class School{
    private Student[] students;
}

7.合成（组合）关系

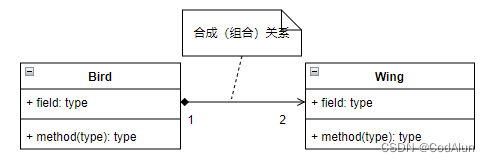

合成也叫组合，是一种强的‘拥有’关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。
合成关系用：实心的菱形 + 实线箭头来表示。
连线两端的数字‘1’和‘2’被称为基数。表明这一端的类可以有几个实例，很显然一个鸟有两个翅膀。如果一个类可能有无数个实例，则就用‘n’来表示，

public class Bird{
    private Wing wing;

    public Bird(){
          wing = new Wing();
    }
}

鸟在初始化的时候，同时初始化了翅膀，它们是同时生成。

8.依赖关系

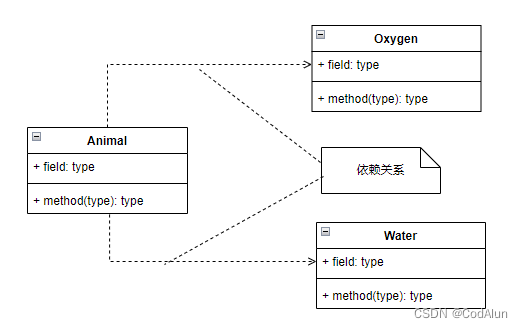

动物依赖氧气和水，它们之间是依赖关系（Dependency），用虚线箭头来表示。

public class Animal{

    public Metabolism(Oxygen oxygen, Water water){
    }
}
