1892 基于单片机公交语音报站系统设计【毕设课设】



摘要：
本文介绍了一种基于STC89C52单片机的公交语音报站系统设计。该系统以STC89C52单片机为核心控制芯片，结合语音控制电路、12864显示电路、按键控制电路、GPS电路、LED显示以及温度和时钟模块，实现了公交车的实时报站功能。本文详细阐述了系统的总体设计、各模块的功能及实现方式，并通过串口模拟语音播报进行了仿真验证。

关键词：STC89C52单片机；公交报站系统；语音控制；GPS；仿真验证

一、引言

随着城市公共交通的不断发展，公交车的智能化管理成为了一个重要的研究方向。公交语音报站系统作为其中的一个重要组成部分，对于提高乘客的出行体验具有重要意义。本文设计了一种基于STC89C52单片机的公交语音报站系统，该系统具有结构简单、功能完善、可靠性高等特点。

二、系统总体设计

本系统以STC89C52单片机作为主控芯片，通过编程实现对各个功能模块的控制。系统总体设计包括主控控制电路、语音控制电路、12864显示电路、按键控制电路、GPS电路、LED显示电路以及温度和时钟模块。各模块之间通过数据线或接口进行通信，实现数据的传输和共享。

三、模块功能及实现

1. 主控控制电路

主控控制电路以STC89C52单片机为核心，负责整个系统的控制和数据处理。通过编程实现对各个模块的初始化、数据读取和指令发送。

2. 语音控制电路

语音控制电路采用专门的语音模块，根据单片机的指令播放预存的语音报站信息。系统通过串口通信将报站信息发送给语音模块，实现语音播报功能。

3. 12864显示电路

12864显示电路用于显示公交车当前位置、下一站信息以及时间等。通过单片机向显示模块发送指令和数据，实现信息的实时更新和显示。

4. 按键控制电路

按键控制电路负责接收乘客的输入信号，如查询下一站信息、调整音量等。单片机通过读取按键状态，执行相应的操作。

5. GPS电路

GPS电路用于获取公交车的实时位置信息。通过GPS模块接收卫星信号，解算出经纬度坐标，并将数据发送给单片机进行处理。

6. LED显示电路

LED显示电路用于指示公交车的工作状态，如正常运行、故障报警等。单片机通过控制LED灯的亮灭，实现状态的直观显示。

7. 温度和时钟模块

温度和时钟模块分别用于获取公交车内部的温度信息和实时时间。单片机通过读取温度和时钟模块的数据，实现温度显示和时间校准功能。

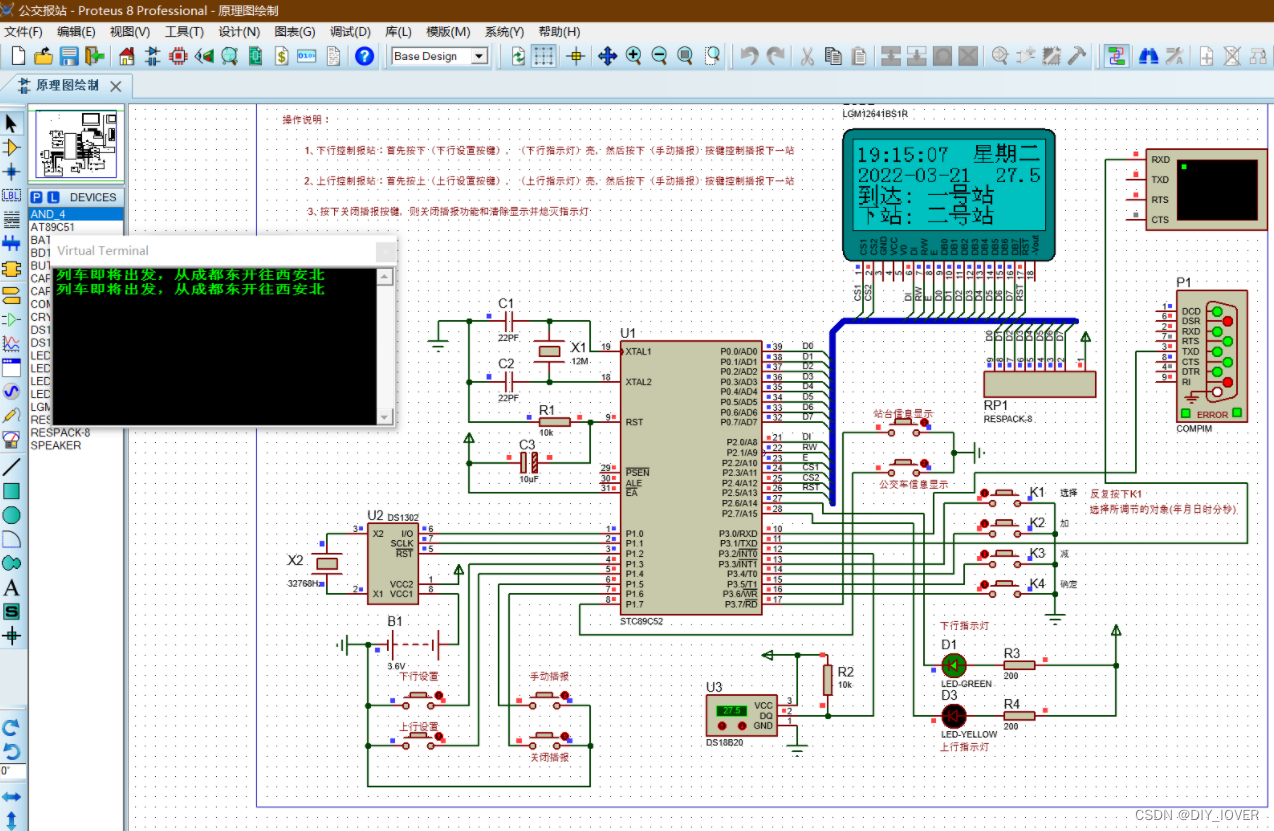

四、仿真验证

由于GPS信号无法直接进行仿真，我们采用串口模拟的方式对语音播报功能进行了仿真验证。通过编写测试程序，模拟公交车行驶过程中的位置变化，并观察语音模块的播报情况。仿真结果表明，系统能够准确地根据位置信息播放相应的语音报站内容，达到了预期的效果。

五、结论

本文设计了一种基于STC89C52单片机的公交语音报站系统，通过综合运用各功能模块，实现了公交车的实时报站功能。仿真验证结果表明，该系统具有较高的可靠性和实用性，能够为乘客提供更加便捷、舒适的出行体验。

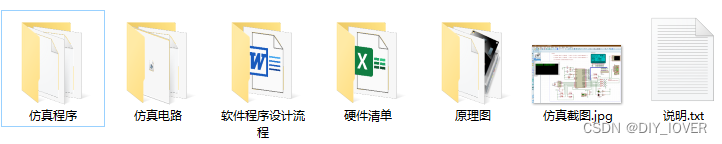

资料下载地址：

https://docs.qq.com/doc/p/ffc421513a628b30450ae742547c0b850456d7c8
