本文介绍了一种利用AT89C52单片机和DS1302实时时钟设计的多功能电子时钟系统，具备精确计时、闰年补偿、时间校准等功能，展示了其在电子仪器仪表领域的应用潜力。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要：
随着科技的进步，时间的计量方式从最初的观太阳、摆钟发展到了现在的电子钟。本文设计了一种基于AT89C52单片机的多功能电子时钟系统，该系统结合了DS1302实时时钟电路，实现了对年、月、日、周日、时、分、秒的精确计时，并具有闰年补偿、时间校准等功能。系统具有功耗低、显示直观、功能多样等优点，符合电子仪器仪表的发展趋势，具有广阔的应用前景。

关键词：AT89C52单片机；DS1302实时时钟；多功能电子时钟；时间校准

一、引言

时间是人类生活中不可或缺的元素，对时间的精确计量和管理具有重要意义。随着科技的快速发展，电子时钟作为现代计时工具的代表，已经广泛应用于各个领域。本文设计了一种基于AT89C52单片机的多功能电子时钟系统，该系统结合了DS1302实时时钟电路，实现了对时间的精确管理。

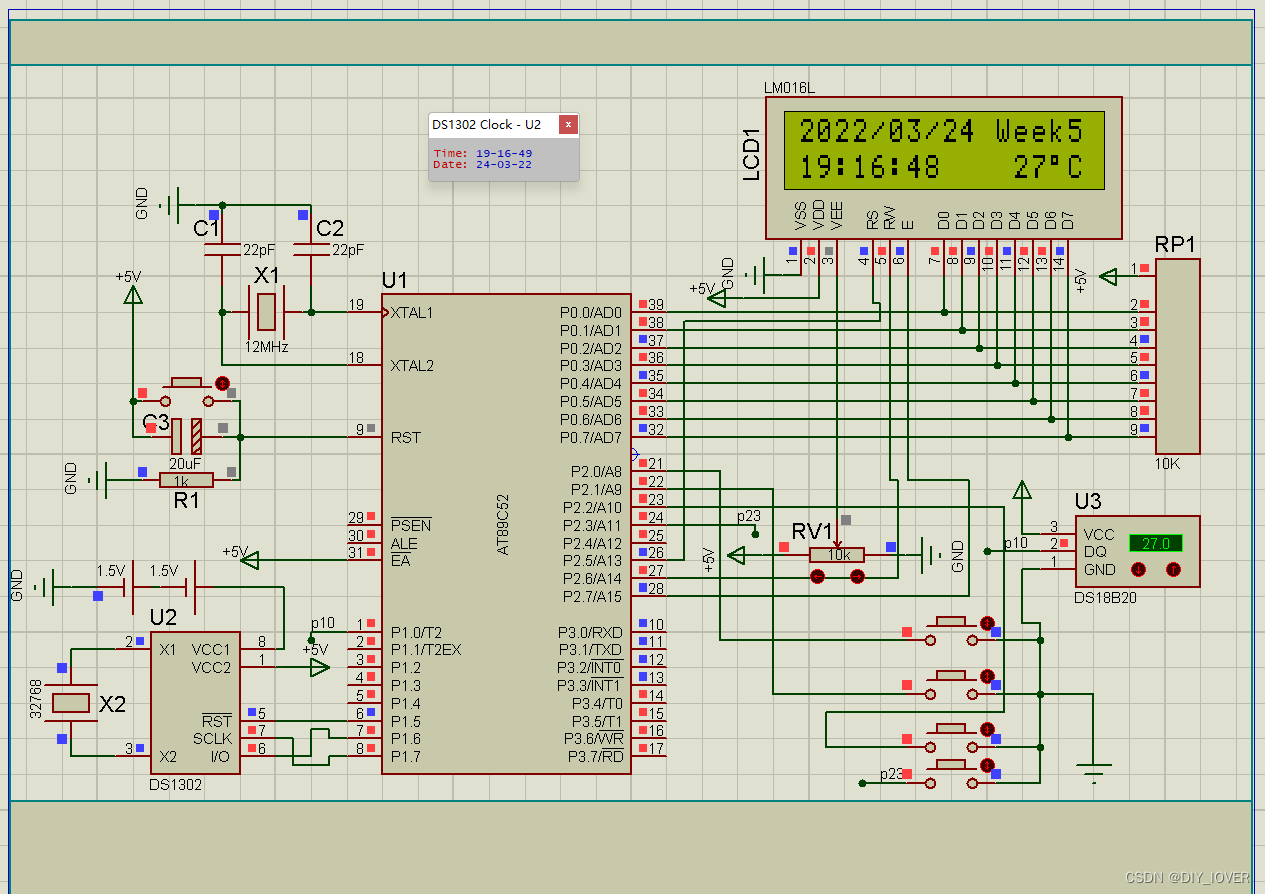

二、系统总体设计

本系统以AT89C52单片机为核心控制器，通过DS1302实时时钟电路实现时间的精确计量。系统还包括显示模块、按键模块、电源模块等部分。其中，显示模块用于实时显示时间信息；按键模块用于用户输入和设置时间；电源模块为整个系统提供稳定的工作电压。

三、硬件设计

1. AT89C52单片机

AT89C52单片机是一种低功耗、高性能的CMOS 8位微控制器，具有8K在系统可编程Flash存储器。它采用高密度非易失性存储器技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

2. DS1302实时时钟电路

DS1302是一款由美国DALLAS公司推出的涓细电流充电的低功耗实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，并具有闰年补偿功能。DS1302与单片机之间的通信采用SPI三线接口，简化了电路设计。

3. 显示模块

显示模块采用数码管或液晶显示屏，用于实时显示时间信息。单片机通过控制显示模块的驱动电路，实现时间的动态显示。

4. 按键模块

按键模块包括设置键、校时键、校分键等，用户通过按下不同的按键，实现时间的设置和校准功能。

5. 电源模块

电源模块采用3~5V直流电源供电，通过电源转换电路为整个系统提供稳定的工作电压。

四、软件设计

软件设计主要包括单片机程序的编写和调试。程序主要实现以下功能：初始化各模块、读取DS1302实时时钟数据、控制显示模块显示时间信息、处理按键输入等。

五、系统测试与结果分析

在系统搭建完成后，进行了系统测试与结果分析。测试结果表明，本系统能够准确计时，显示清晰，按键响应迅速，具有良好的稳定性和可靠性。

六、结论

本文设计了一种基于AT89C52单片机的多功能电子时钟系统，该系统结合了DS1302实时时钟电路，实现了对时间的精确管理。系统具有功耗低、显示直观、功能多样等优点，符合电子仪器仪表的发展趋势，具有广阔的应用前景。

#include <REG51.H>
#include <intrins.h>
//#include "LCD1602.h"
//#include "DS1302.h"
#define uint unsigned int
#define uchar unsigned char
sbit  DS1302_CLK = P1^7;              //实时时钟时钟线引脚
sbit  DS1302_IO  = P1^6;              //实时时钟数据线引脚
sbit  DS1302_RST = P1^5;              //实时时钟复位线引脚
sbit  wireless_1 = P3^0;
sbit  wireless_2 = P3^1;
sbit  wireless_3 = P3^2;
sbit  wireless_4 = P3^3;
sbit  ACC0 = ACC^0;
sbit  ACC7 = ACC^7;
char hide_sec,hide_min,hide_hour,hide_day,hide_week,hide_month,hide_year;  //秒,分,时到日,月,年位闪的计数
sbit Set = P2^0;       //模式切换键
sbit Up = P2^1;        //加法按钮
sbit Down = P2^2;      //减法按钮
sbit out = P2^3;       //立刻跳出调整模式按钮
sbit DQ = P1^0;        //温度传送数据IO口
char done,count,temp,flag,up_flag,down_flag;
uchar temp_value;      //温度值
uchar TempBuffer[5],week_value[2];


void show_time();   //液晶显示程序
/***********1602液晶显示部分子程序****************/


//Port Definitions**********************************************************
sbit LcdRs		= P2^5;
sbit LcdRw		= P2^6;
sbit LcdEn  	= P2^7;
sfr  DBPort 	= 0x80;		//P0=0x80,P1=0x90,P2=0xA0,P3=0xB0.数据端口

//内部等待函数**************************************************************************
unsigned char LCD_Wait(void)
{
	LcdRs=0;
	LcdRw=1;	_nop_();
	LcdEn=1;	_nop_();

	LcdEn=0;
	return DBPort;
}
//向LCD写入命令或数据************************************************************
#define LCD_COMMAND			0      // Command
#define LCD_DATA			1      // Data
#define LCD_CLEAR_SCREEN	0x01      // 清屏
#define LCD_HOMING  		0x02      // 光标返回原点
void LCD_Write(bit style, unsigned char input)
{
	LcdEn=0;
	LcdRs=style;
	LcdRw=0;		_nop_();
	DBPort=input;	_nop_();//注意顺序
	LcdEn=1;		_nop_();//注意顺序
	LcdEn=0;		_nop_();
	LCD_Wait();
}

//设置显示模式************************************************************
#define LCD_SHOW			0x04    //显示开
#define LCD_HIDE			0x00    //显示关

#define LCD_CURSOR			0x02 	//显示光标
#define LCD_NO_CURSOR		0x00    //无光标

#define LCD_FLASH			0x01    //光标闪动
#define LCD_NO_FLASH		0x00    //光标不闪动

void LCD_SetDisplay(unsigned char DisplayMode)
{
	LCD_Write(LCD_COMMAND, 0x08|DisplayMode);
}

//设置输入模式************************************************************
#define LCD_AC_UP			0x02
#define LCD_AC_DOWN			0x00      // default

#define LCD_MOVE			0x01      // 画面可平移
#define LCD_NO_MOVE			0x00      //default

void LCD_SetInput(unsigned char InputMode)
{
	LCD_Write(LCD_COMMAND, 0x04|InputMode);
}

部分代码
