STM32同步Buck降压开关电源变换器开方案

STM32同步Buck降压开关电源变换器开方案

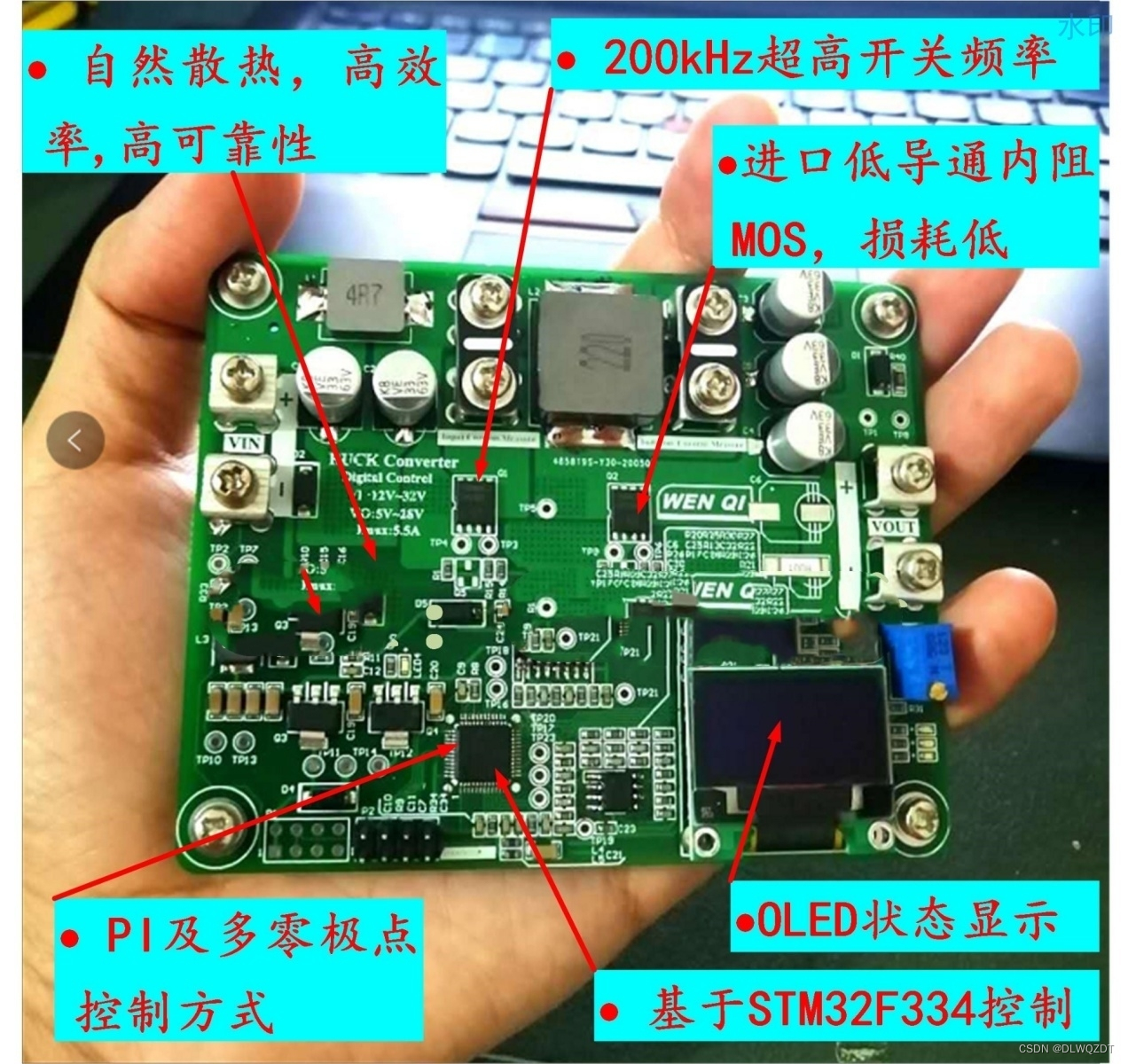

主控STM32F334，输入12-32V，输出5-28V，最大电流5.5A，才有恒压限流模式，开关频率200kHz，PID控制与2零3极点控制。
输出纹波＜200mV，具有过压、过流、短路、输入欠压等保护功能。
提供原理图，开发软件，设计文档，详细的计算书，使用说明书，PSIM仿真，bom，代码，代码有详细注释。

STM32同步Buck降压开关电源变换器开发方案

摘要：
本文介绍了一种基于STM32F334主控的同步Buck降压开关电源变换器开发方案。该方案输入电压范围为12-32V，输出电压范围为5-28V，最大输出电流可达5.5A。该方案采用恒压限流模式和开关频率为200kHz，同时使用PID控制和2零3极点控制来实现电源的稳定输出。此外，该方案还具有输出纹波小于200mV以及过压、过流、短路和输入欠压等多种保护功能。本文将详细介绍该方案的原理、设计过程以及各项指标的计算和仿真结果。同时，我们还提供了该方案的全部设计文件，包括原理图、开发软件、设计文档、计算书、使用说明书、PSIM仿真结果、BOM清单和代码（带有详细注释）。

1. 引言
电源变换器广泛应用于各种电子设备中，其作用是将输入电压转换为稳定的输出电压。本方案采用同步Buck降压开关电源变换器来实现高效、稳定的电源转换。

2. 方案概述
本方案的主控芯片选用了STM32F334，该芯片具有强大的计算能力和丰富的外设资源，能够满足复杂控制算法的需求。输入电压范围为12-32V，通过开关电源变换器的降压转换，实现输出电压范围为5-28V的稳定输出。同时，该方案支持最大输出电流为5.5A，能够满足大部分电子设备的供电需求。

3. 方案设计
3.1 原理图设计

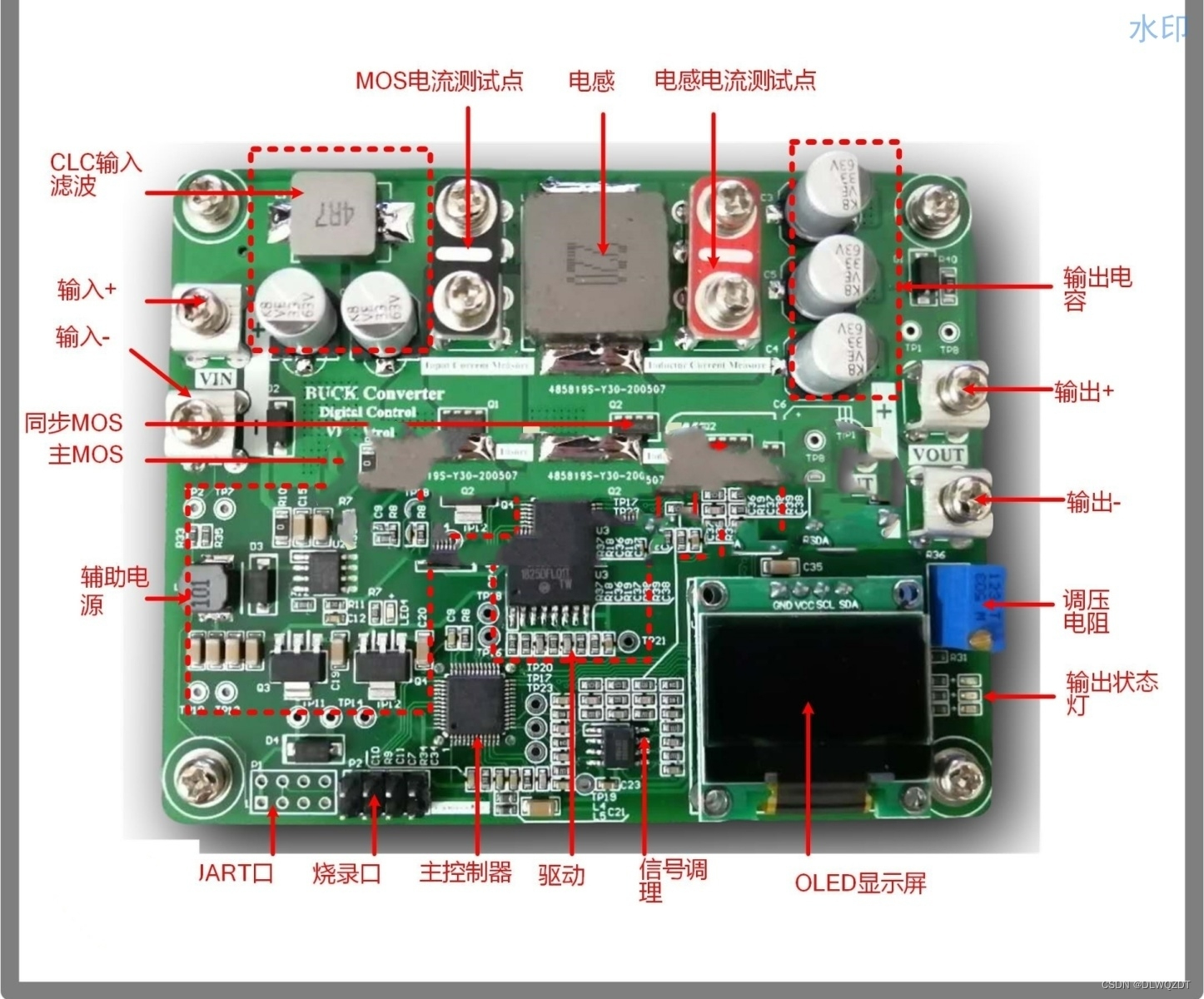

我们提供了完整的原理图设计，其中包括输入端的滤波电路、开关电源变换器的控制电路、输出端的滤波电路以及保护电路等。原理图设计采用了模块化的思想，方便理解和修改。

3.2 开发软件和设计文档
为了方便开发人员进行软件开发，我们提供了相应的开发软件和设计文档。开发软件可以帮助开发人员快速搭建开发环境，同时设计文档详细介绍了软件设计思路和各个功能的实现方法。

3.3 计算书和仿真结果
为了确保设计的准确性和稳定性，我们进行了详细的计算和仿真。计算书中包含了各项指标的计算公式和计算结果。而仿真结果则是通过PSIM软件进行的电路仿真，可以直观地展示电源的稳定性和响应性能。

4. 方案性能与特点
4.1 电源稳定性
通过PID控制和2零3极点控制算法，本方案实现了电源的稳定输出。输出纹波小于200mV，能够满足大部分电子设备对电源稳定性的要求。

4.2 安全保护功能
本方案具有过压、过流、短路和输入欠压等多种保护功能。当电源发生异常情况时，会及时进行保护动作，保护电子设备的安全性。

5. 总结
本文介绍了一种基于STM32F334的同步Buck降压开关电源变换器开发方案。该方案具有输入电压范围广、输出电压范围广、最大输出电流大等优点。同时，该方案还采用了PID控制和2零3极点控制算法，实现了稳定的电源输出。此外，该方案还具有输出纹波小、过压、过流、短路和输入欠压等多种保护功能。我们提供了完整的设计文件和仿真结果，方便开发人员进行参考和使用。

关键词：STM32F334、同步Buck降压开关电源变换器、PID控制、2零3极点控制、电源稳定性、安全保护功能

相关代码,程序地址：http://lanzoup.cn/746700390338.html
