LTspice XVII 电容充电仿真

       最近工不是太忙，闲来无事，研究一些基础分离器件的原理，顺带玩一下LTspice软件:)

下面用简单的步骤做了一下电容的充电仿真，希望对初学者有用，如有错误请帮忙指正。

第一步：

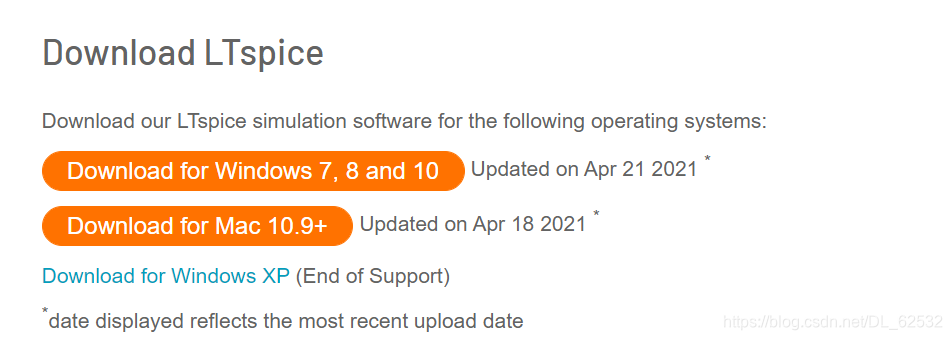

工具可以从官网下载，连接：LTspice Information Center | Analog Devices

安装简单，掠过~~

第二步：

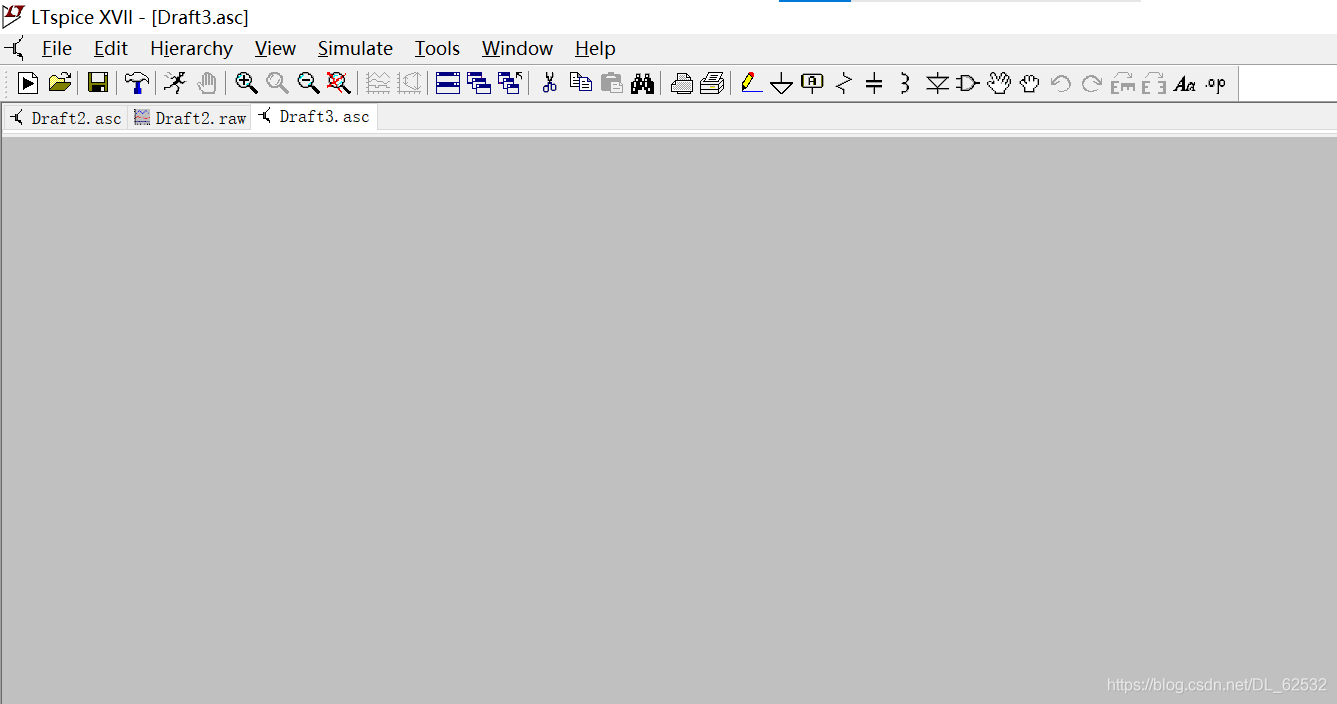

打开工具，见面如下，简单熟悉下快捷键，然后摆放器件。

R: 放置电阻/Place resistor

C: 放置电容/Place capacitor

L: 放置电感/Place inductor

D: 放置二极管/Place diode

G: 放置GND/Place ground

F2: 放置选择器件/Component menu

F3: 画连接导线/Draw wire

F4: 放置网表/Label net

F5: 删除/Delete (press F5 then click the component)

F6: 拷贝/Copy

F7: 移动不包括线/Move without wires

F8: 移动包含线/Drag/move with wires

F9: 撤销/Undo (shift + F9 to 重做/redo)

CTRL+R: 旋转/Rotate (when component is selected)

CTRL+E: 镜像/Mirror (when component is selected)

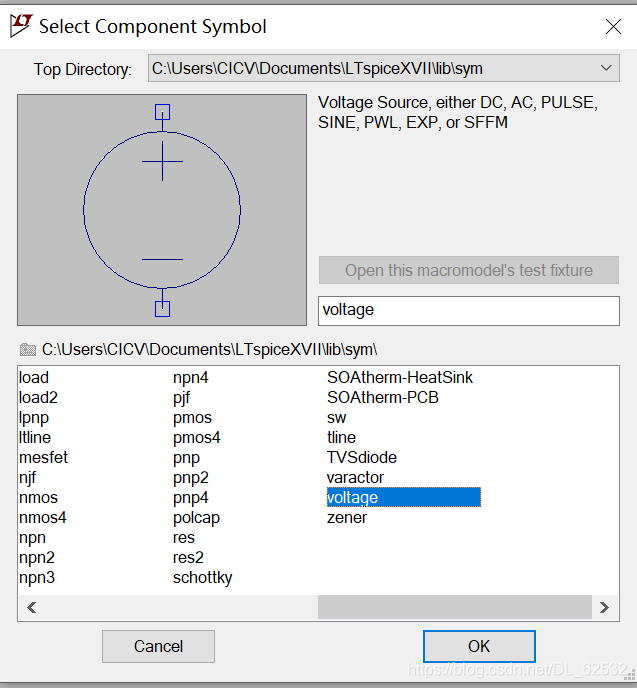

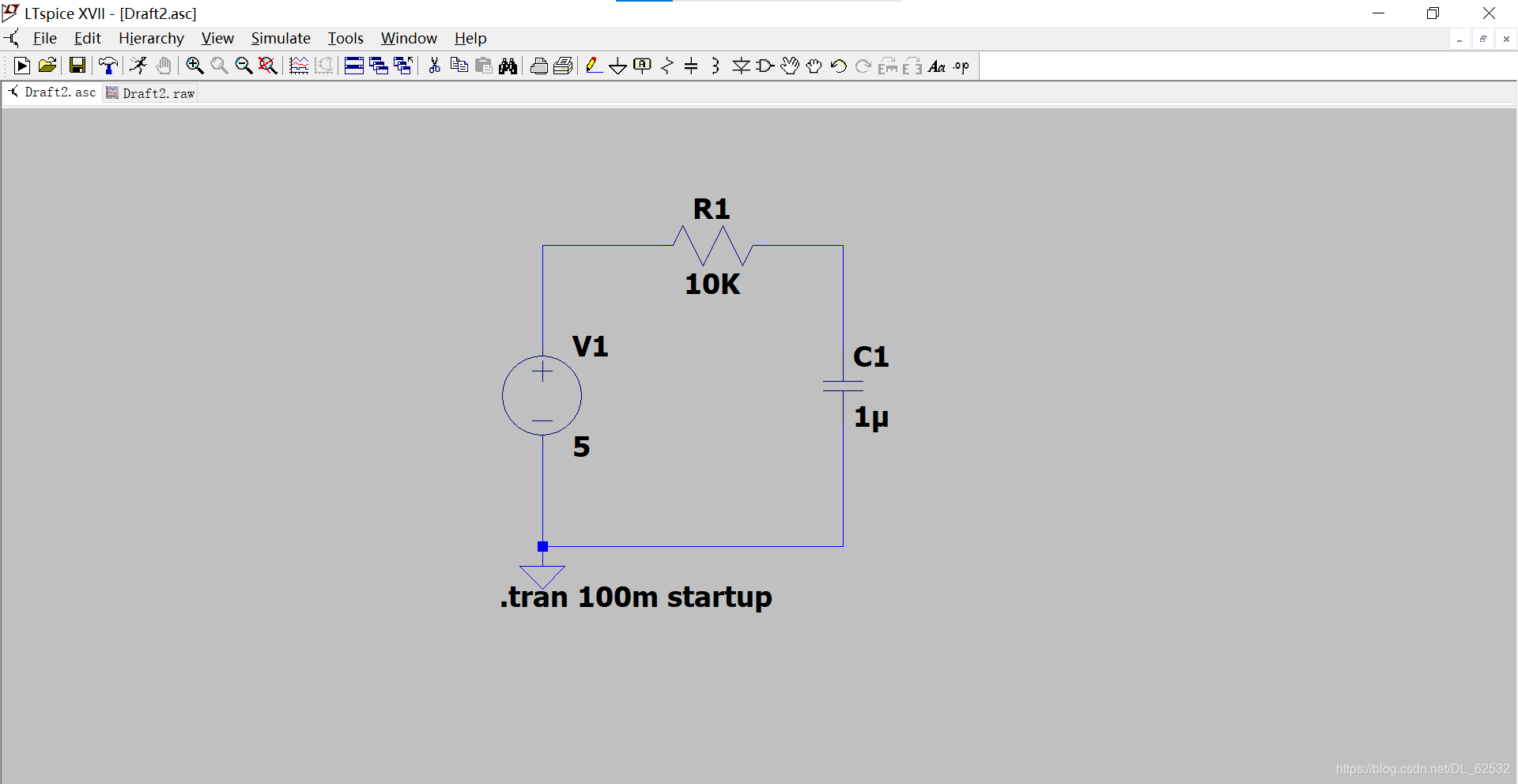

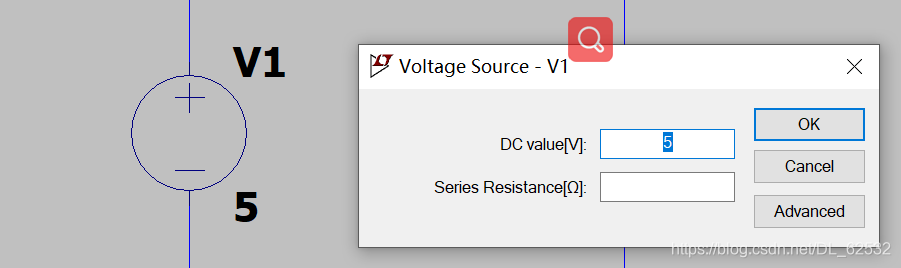

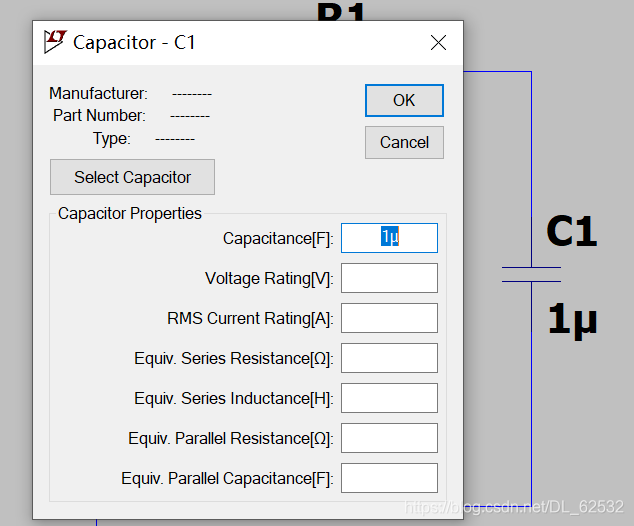

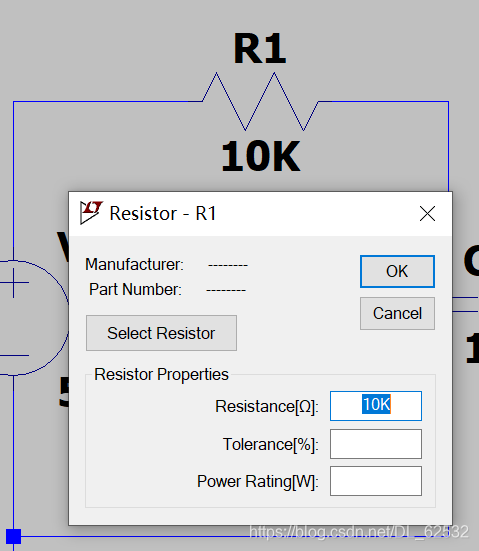

按R选择电阻，按C选择电容，按F2选择Votatge,然后按W进行电线连接。最后加上GND。在每个器件上面右键可以更改参数。

第三步：

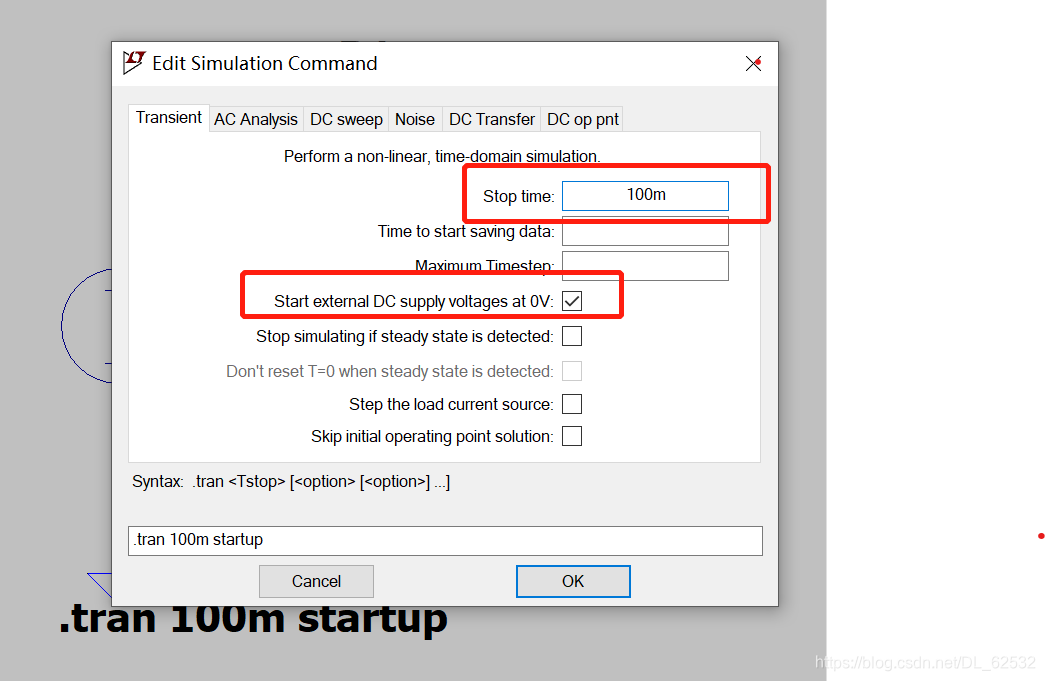

进行仿真，在原理图空白处单击邮件，点击Run，开始设置仿真条件，停止时间我们设为100ms，勾选起始电压为0V。然后点击OK。

 第四步：

理论计算学习。

如果电容上的初始电压为0，则公式可以简化为：

Vt = Vu * [1 – exp( -t/RC)]

由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。

当t = RC时，Vt = 0.63Vu；

当t = 2RC时，Vt = 0.86Vu；

当t = 3RC时，Vt = 0.95Vu；

当t = 4RC时，Vt = 0.98Vu；

当t = 5RC时，Vt = 0.99Vu；

可见，经过3~5个RC后，充电过程基本结束。

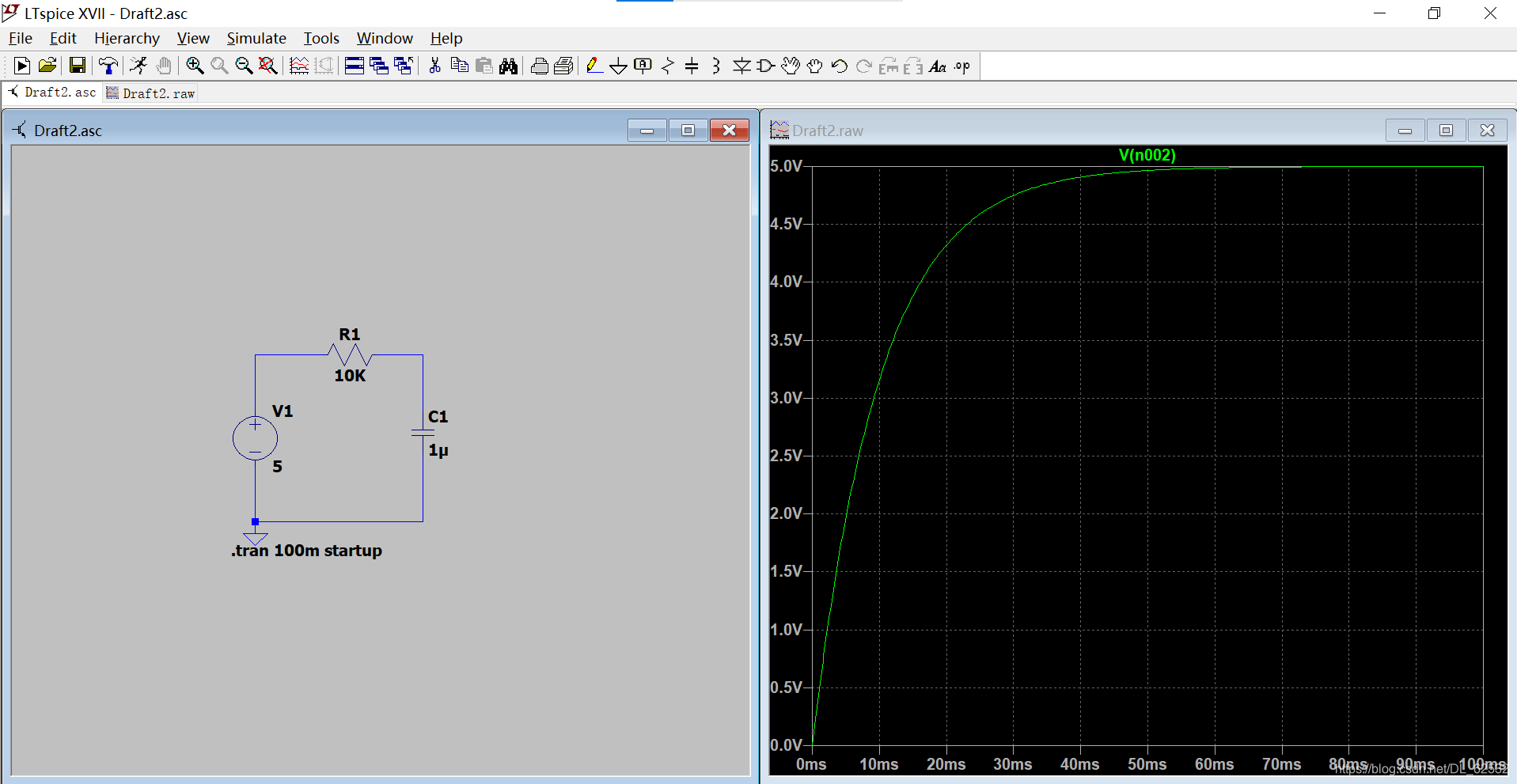

更具我们的图形可以看出来R=10K C=1uF，RC=10ms，大体在50ms的附近，电容充电基本结束。Enjoy。
