关于远心镜头的基础知识

远心镜头(Telecentric lens),是为纠正传统镜头视差而设计,它可以在一定的物距范围内,使得到的图像放大倍率不会变化,简单的说这种镜头拍出来的图像没有近大远小关系。远心镜头又分为物方远心镜头、像方远心镜头和双侧远心镜头。

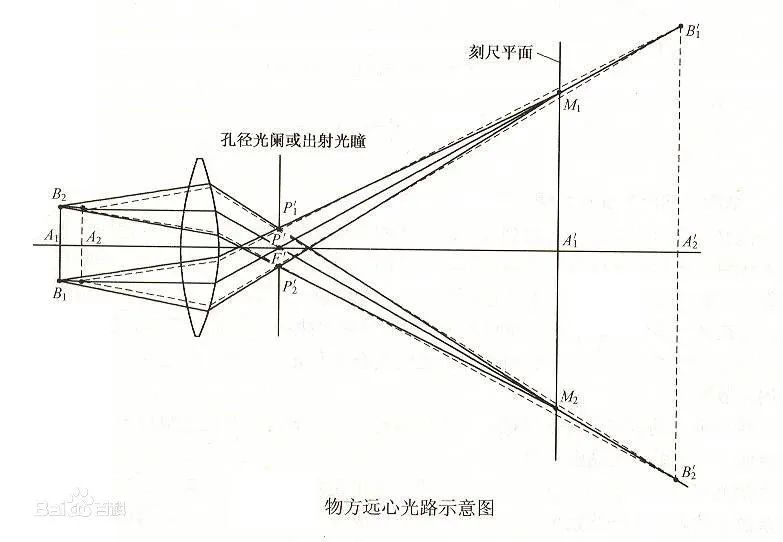

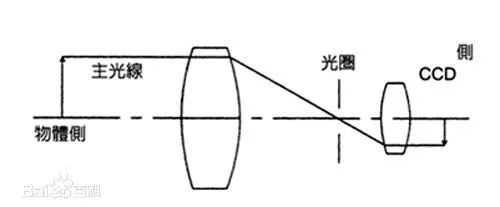

1).物方远心光路是将孔径光阑放置在光学系统的像方焦平面上,物方主光线平行于光轴主光线的会聚中心位于物方无限远,称之为:物方远心光路。其作用为:可以消除物方由于调焦不准确带来的,读数误差。

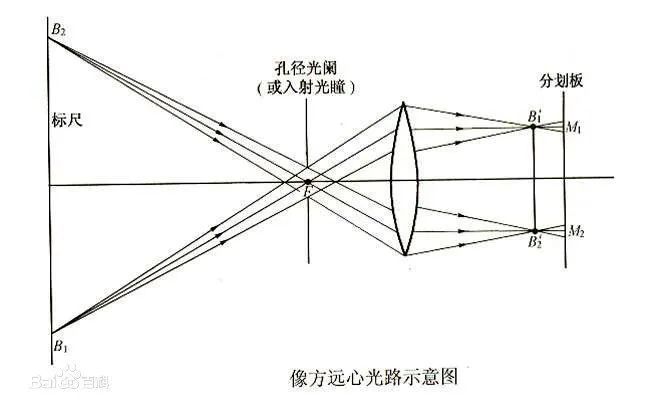

2).像方远心光路是将孔径光阑放置在光学系统的物方焦平面上,像方主光线平行于光轴主光线的会聚中心位于像方无限远,称之为:像方远心光路。其作用为:可以消除像方调焦不准引入的测量误差。



3).双侧远心镜头兼于上面两种远心镜头的优点。在工业图像处理中,一般只使用物方远心镜头。偶尔也有使用两侧远心镜头的,(当然价格更高)。而在工业图像处理/机器视觉这个领域里,像方远心镜头一般来说不会起作用的,因此这个行业基本是不用它的。



普通镜头优点:成本低,实用,用途广。

普通镜头缺点:放大倍率会有变化,有视差。

普通镜头应用:大物体成像。

远心镜头的优点:放大倍数恒定,不随景深变化而变化,无视差。

远心镜头的缺点:成本高,尺寸大,重量重。

远心镜头的应用:度量衡方面,基于CCD方面的测量,微晶学。

-
