OLED显示屏驱动程序

    分享一个简单的OLED驱动，适合新手或者刚学习单片机的同学们。

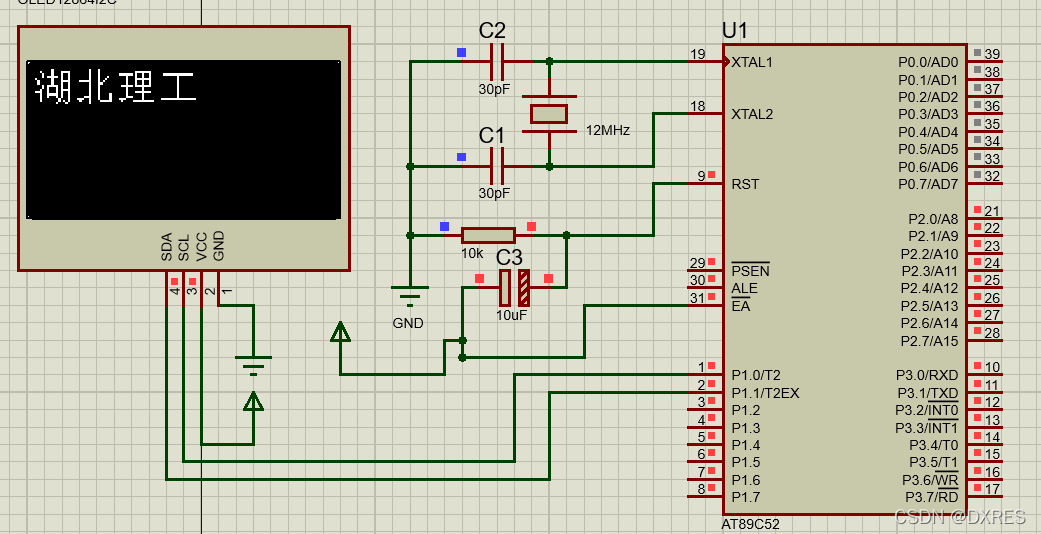

   我们以四线iic的为例，除了电源和地线，SDA和SCL的接线在文件中都有标注，当然也可以根据需要进行更改。然后在程序中我们常用的显示字符，显示汉字，显示数字，显示图片等都有相应的函数，我们只需要知道这些函数如何调用，就能快速上手。

   本次我们以51系列显示中文举例，显示其他原理基本相同，stm32系列文件中也有例程。

#include "REG51.h"//
#include "oled.h"
#include "bmp.h"

int main(void)
{
	OLED_Init();//初始化
	OLED_ColorTurn(0);
    OLED_DisplayTurn(0);
	OLED_Clear();//清屏
	while(1)
	{
      OLED_ShowChinese(0,0,0,16);//在0，0位置显示 湖
	  OLED_ShowChinese(18,0,1,16);//在18，0位置显示 北
	  OLED_ShowChinese(36,0,2,16);//在36，0位置显示 理
	  OLED_ShowChinese(54,0,3,16);//在54，0位置显示 工

	}

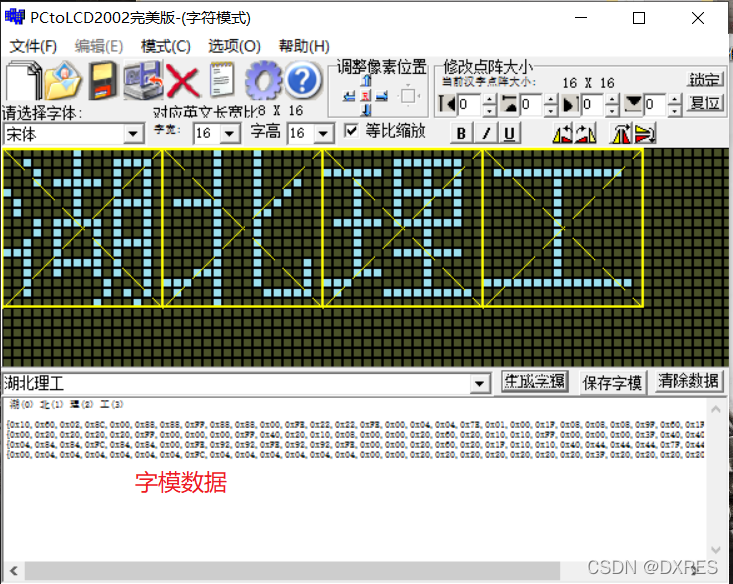

    显示函数中四个参数，前两个表示显示位置即行列，第三个表示汉字的字模位置，最后一个表示大小。显示汉字我们需要对汉字取模，文件包中也有取模软件，不会的可以上网搜下比较简单。

     复制下面的字模数据

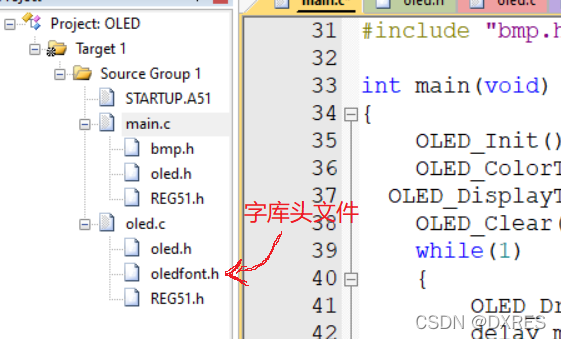

 打开字库的头文件

 找到存放字库的地方进行替换，即unsigned char code Hzk[] [32]数组中的数据进行替换，并标注清楚汉字和序号，而这个序号就是显示函数的第三个参数。

unsigned char code Hzk[][32]={
{0x10,0x60,0x02,0x8C,0x00,0x88,0x88,0xFF,0x88,0x88,0x00,0xFE,0x22,0x22,0xFE,0x00,0x04,0x04,0x7E,0x01,0x00,0x1F,0x08,0x08,0x08,0x9F,0x60,0x1F,0x42,0x82,0x7F,0x00},/*"湖",0*/
{0x00,0x20,0x20,0x20,0x20,0xFF,0x00,0x00,0x00,0xFF,0x40,0x20,0x10,0x08,0x00,0x00,0x20,0x60,0x20,0x10,0x10,0xFF,0x00,0x00,0x00,0x3F,0x40,0x40,0x40,0x40,0x78,0x00},/*"北",1*/
{0x04,0x84,0x84,0xFC,0x84,0x84,0x00,0xFE,0x92,0x92,0xFE,0x92,0x92,0xFE,0x00,0x00,0x20,0x60,0x20,0x1F,0x10,0x10,0x40,0x44,0x44,0x44,0x7F,0x44,0x44,0x44,0x40,0x00},/*"理",2*/
{0x00,0x04,0x04,0x04,0x04,0x04,0x04,0xFC,0x04,0x04,0x04,0x04,0x04,0x04,0x00,0x00,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x3F,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x00},/*"工",3*/
};

 这样便可在显示屏的第一行显示汉字“湖北理工”，显示图片同样替换bmp.h中的字模数据。



 这个驱动程序针对的是初学者，说实话在最初我看网上的讲解也是一脸懵，这段驱动就非常简单，容易上手。当然了显示屏的显示原理还是需要大家去了解的，希望能对大家有所帮助。
