在上一篇文章《ADS-生成版图》中介绍了如何将实际微带线转换为版图,本篇文章在此基础上介绍如何对生成的版图进行版图仿真。
一:EM仿真设计

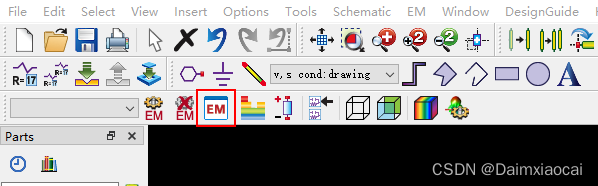

1.在Layout文件中找到EM Simulation Settings,如图1.1所示。
图1.1 EM Simulation Settings位置

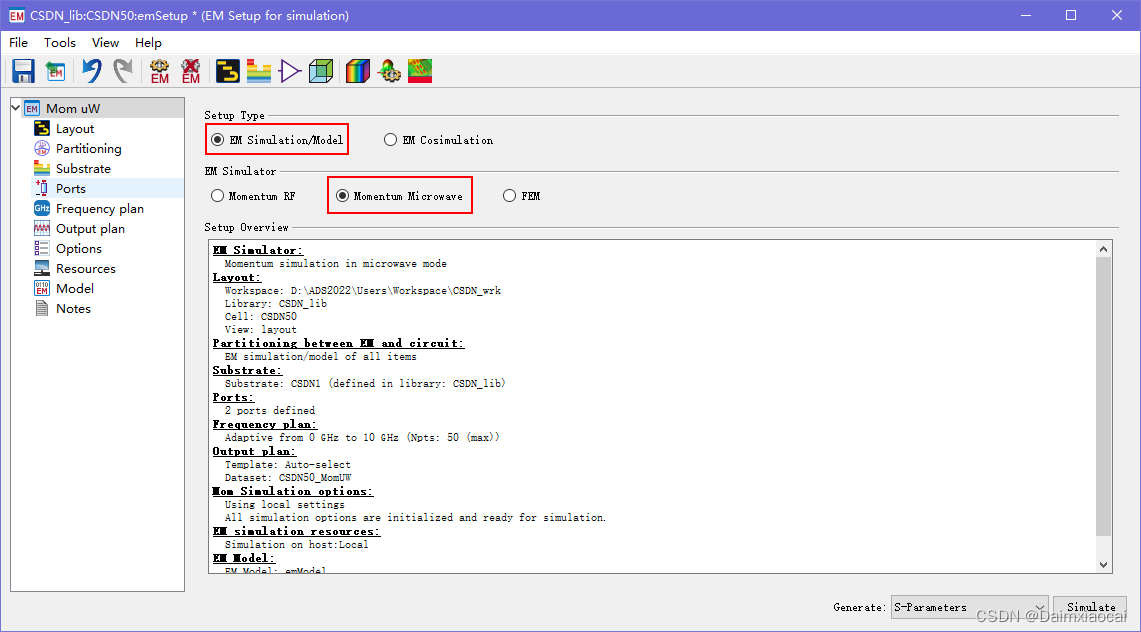

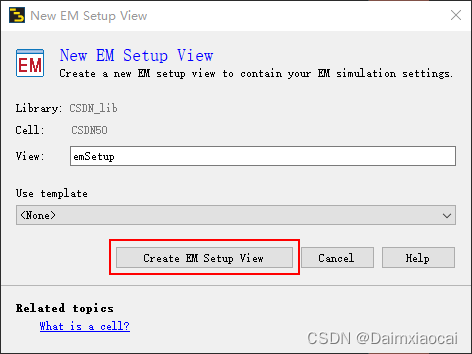

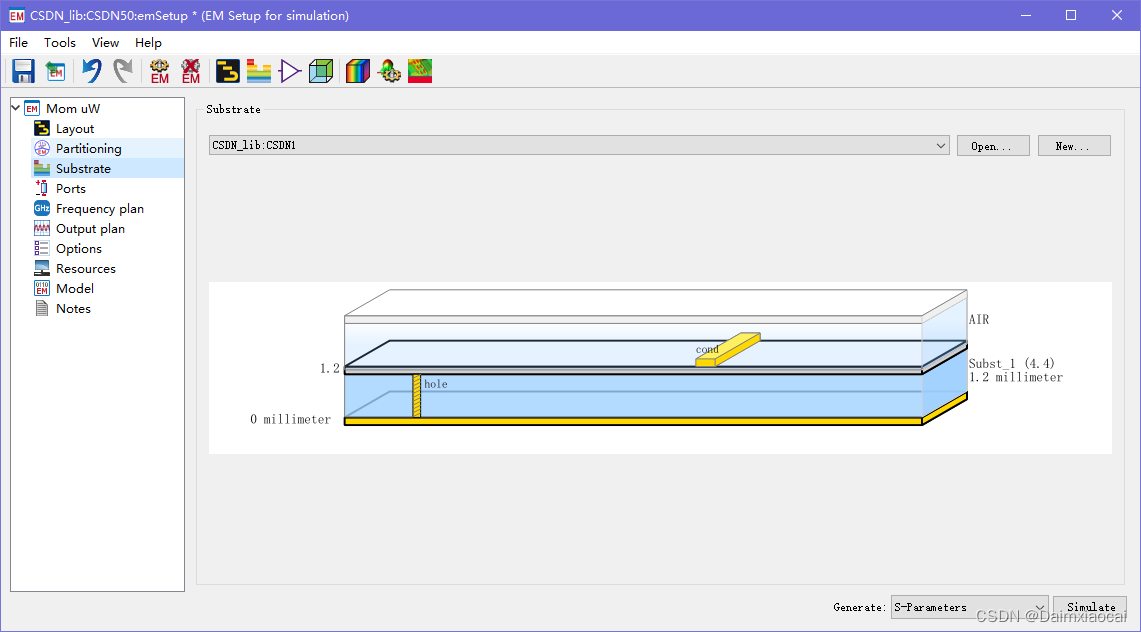

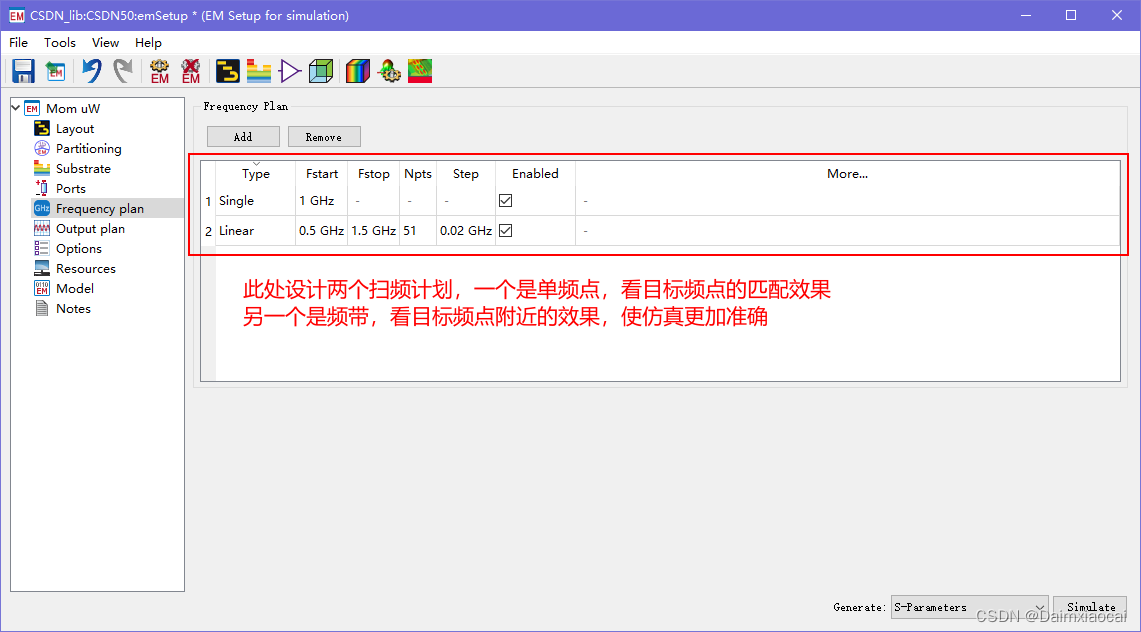

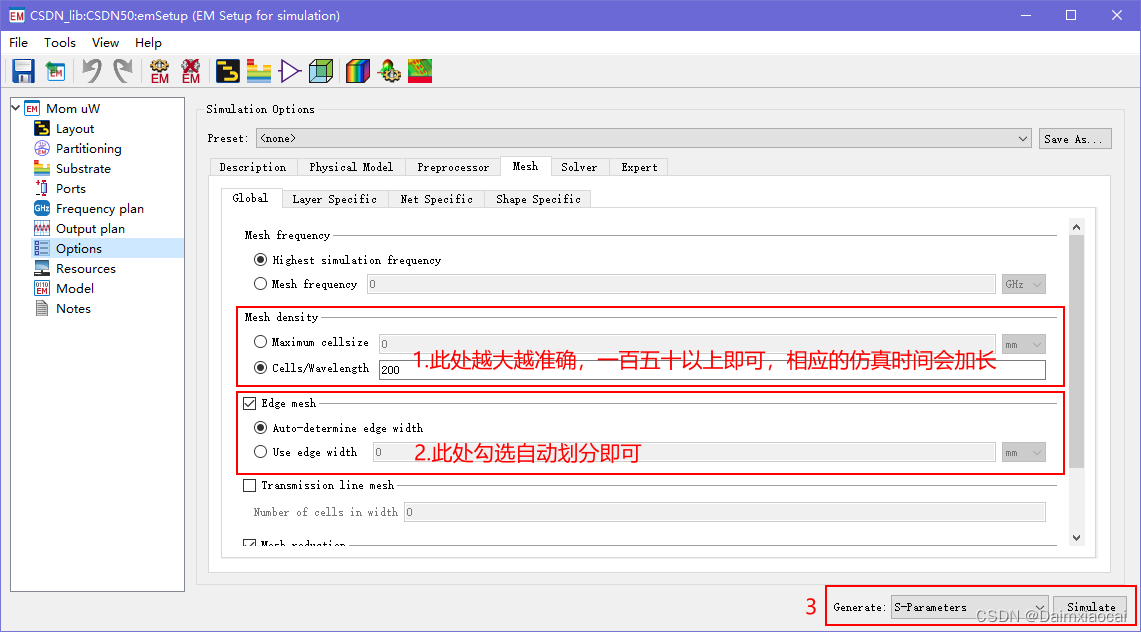

2.点击打开后,弹出界面如图1.2所示,保持默认即可,随后点击Create EM Setup View,在打开的窗口中进行修改,此处板材自动选择了同一个工程下创建的板材,这是因为在文章《ADS-从原理图中导入板材参数》生成了FR4板材,所以进行了自动选择,如图1.3所示。
图1.2 New EM Setup View窗口
(a)
(b)
(c)
(d)
图1.3 设置参数

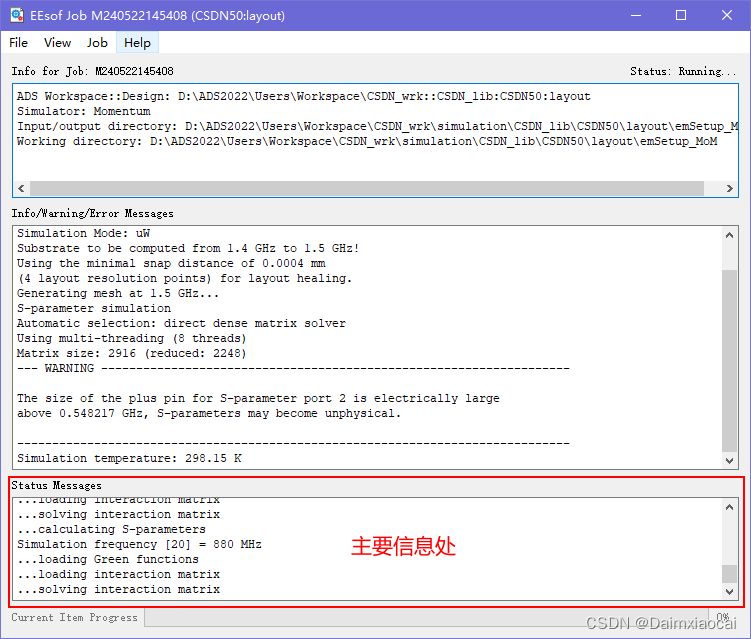

3.设置完相关参数后,点击Simulate进行仿真,弹出仿真进行界面,如图1.4所示。
图1.4 仿真进行窗口
二:EM仿真结果及Symbol建立

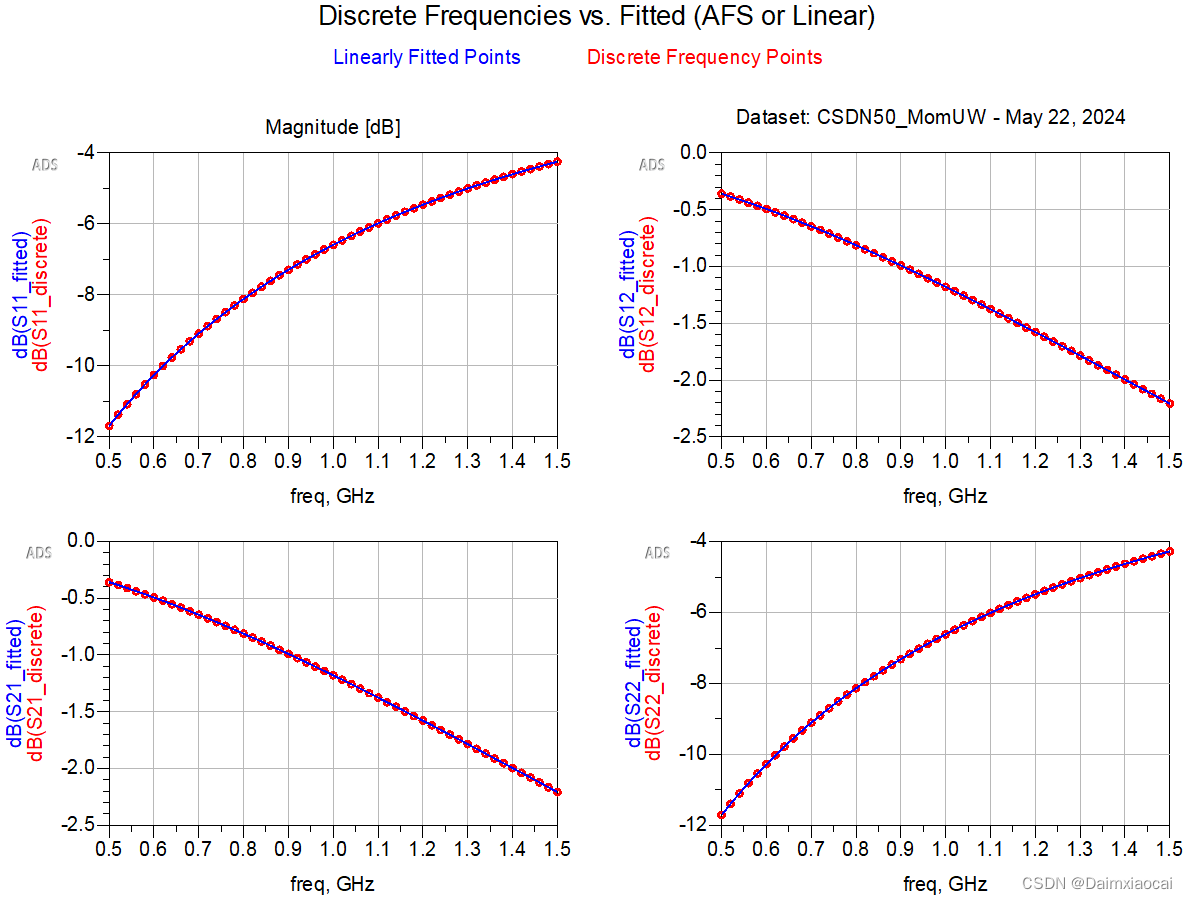

1.仿真结束后弹出结果图,该结果图可以初步知晓一些信息,如图2.1所示。
图2.1 仿真结果图

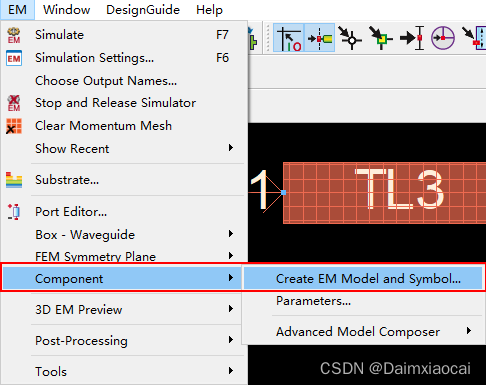

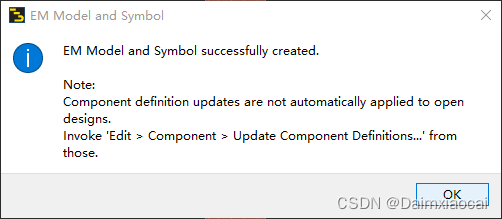

2.在Layout中建立仿真模型,EM->Component->Create EM Model and Symbol...,具体步骤如图2.2所示。
(a)
(b)
图2.2 仿真模型建立
3.模型建立完成后可以在工作空间中看到仿真模型和仿真结果文件生成,如图2.3所示。
图2.3 生成新文件

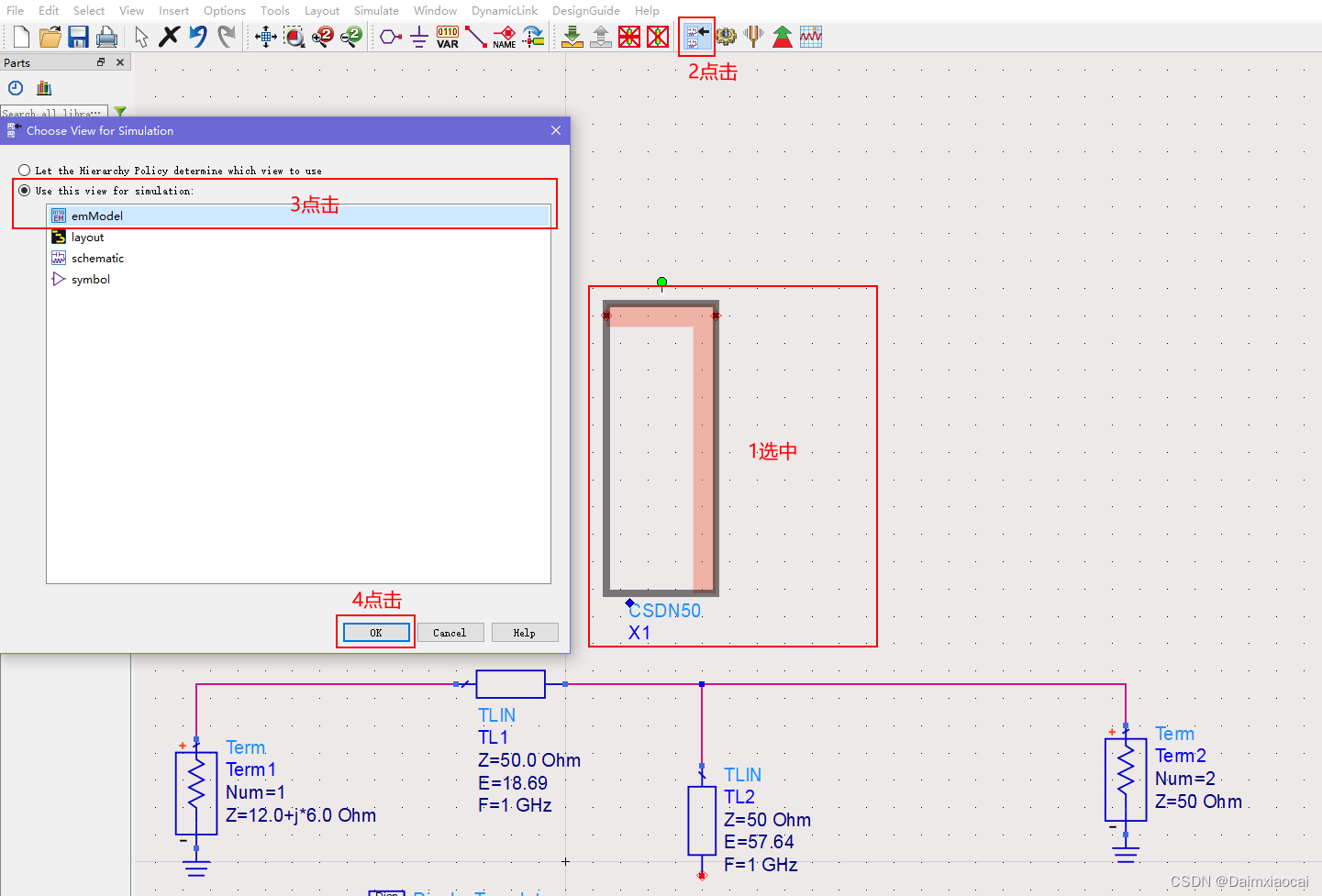

4.在最初的原理图(ADS-使用Smith圆图进行匹配)中导入板材Symbol,鼠标点住Symbol移到原理图中即可在原理图中加入,导入EM仿真结果到Symbol中,如图2.4所示。
(a)
(b)
(c)
图2.4 最终原理图

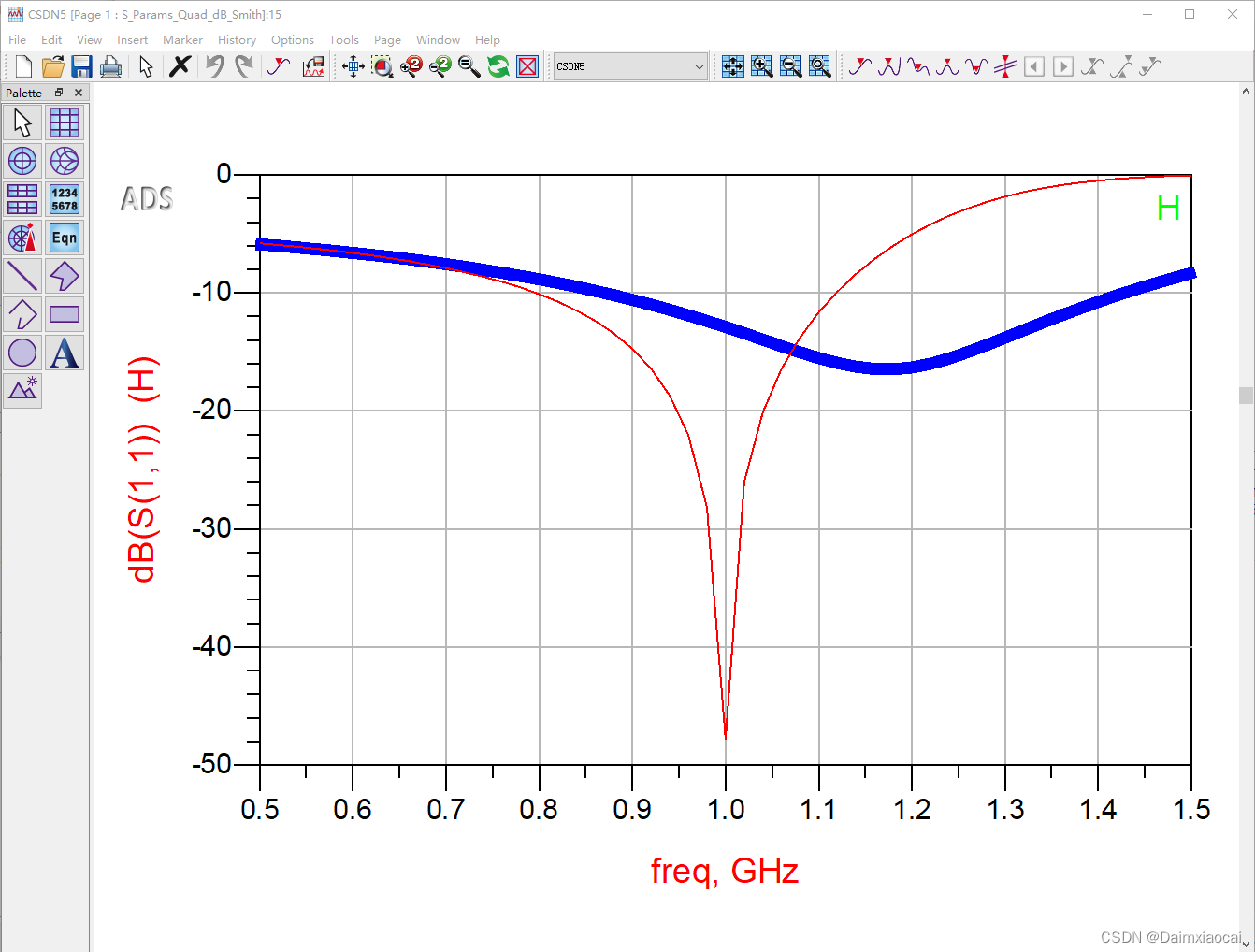

4.对理想微带线和版图分别进行仿真,放置同一张图上进行对比,具体操作参考《ADS-实际微带线转换》,得到对比结果如图2.5所示。
图2.5 对比结果
三:错误修正

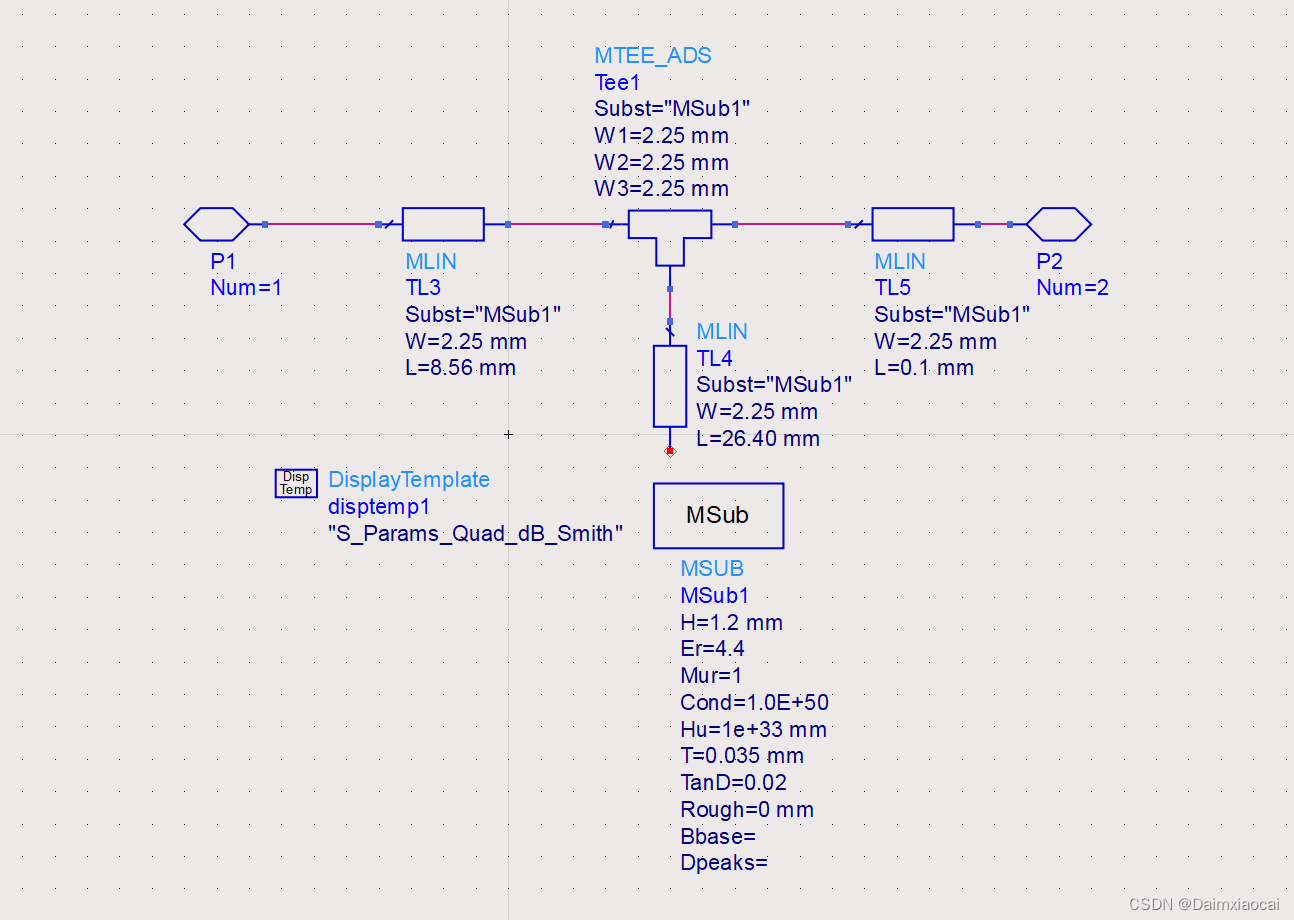

1.从对比结果图中可以看到版图仿真的结果是相当离谱的,明显出现了错误(可能由于ADS自带的算法导致),所以需要对错误进行修正,只需要在生成版图的原理图中的二端口处加入一小段的微带线,重新进行版图仿真即可,重新制作的原理图如图3.1所示。
图3.1 重新制作的原理图

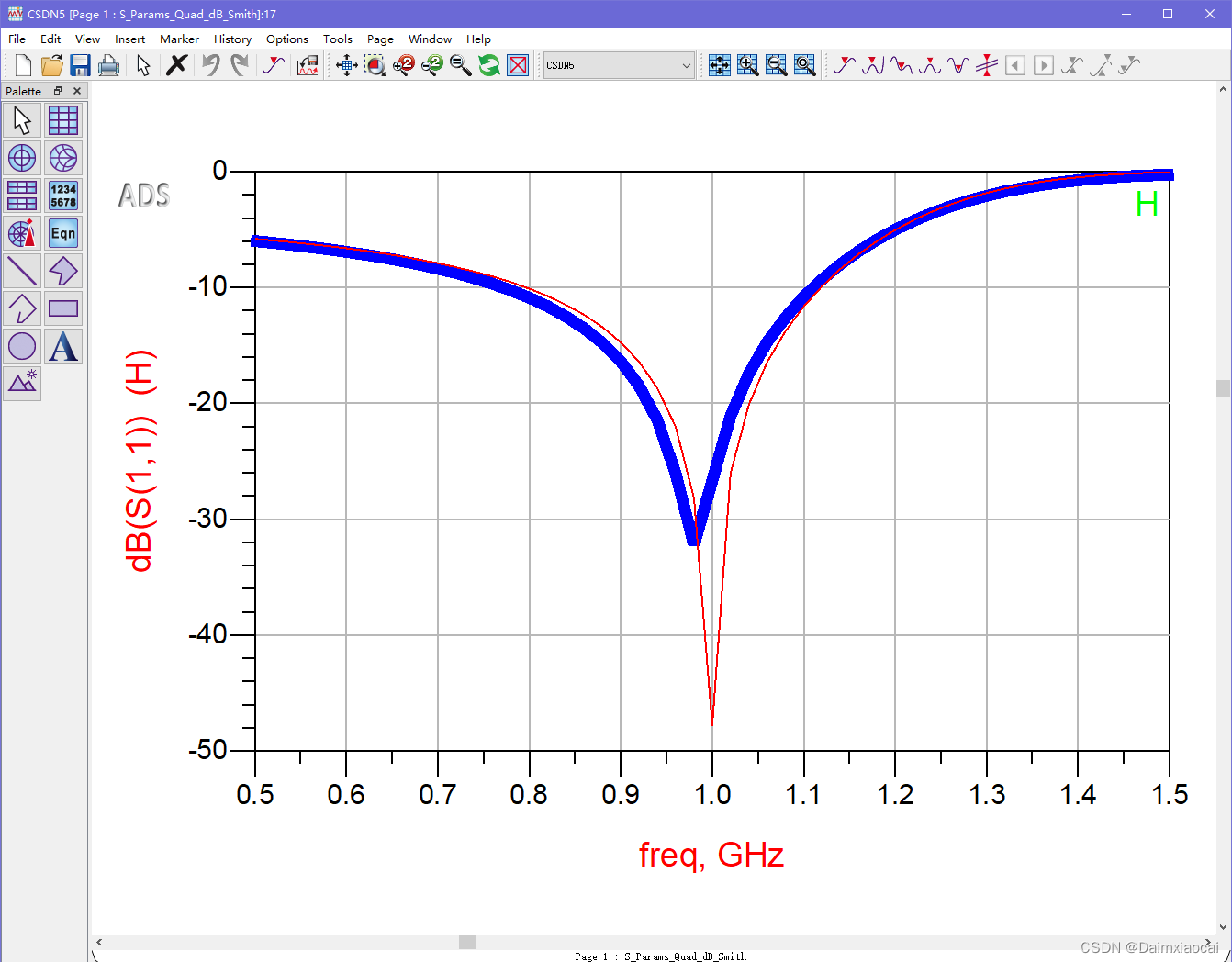

2.将重新制作的版图放入最初的原理图中进行结果对比,得到结果图如图3.2所示。
图3.2 重新制作结果对比图
可以看到此时结果比较吻合,出现了些许频偏。
如有错漏,敬请指正
