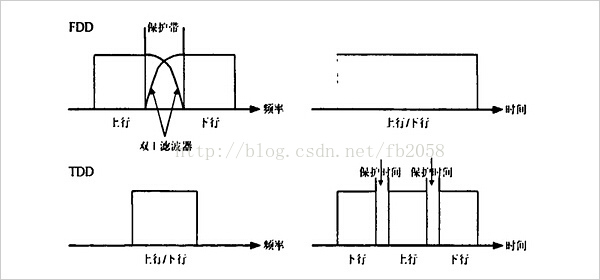

首先先来看一张关于这两种双工模式的大概工作模式的图:
:
从图中,我们可以看到,对于FDD,它是在两个对称的频率下进行传送数据,中间有一个保护频率来间隔上下行数据,但是在时间维度上,上下行数据是一致连续的;
对于TDD系统来说刚好相反,在频率维度上上下行数据是可以相同的,在时间维度上,通过保护间隔将上下行数据分隔开,以防止上下行同频之间的干扰。
从时间维度上理解,可以把FDD系统理解成在高速公路上的汽车(数据)分别在不同车道双向行驶,而TDD中只是在同一车道上,所以FDD模式的速度会更快。
正是由于双工模式上的不同,导致了在帧结构的设计上也不一样。FDD模式为type1帧结构,TDD模式为type2帧结构;
TD-LTE的无线帧每个10ms,包含两个5ms的半帧,每个半帧由4个数据子帧和1个特殊子帧组成,如下图ÿ
