【TCP/IP】相关知识

五层协议

应用层、传输层、网络层、数据链路层、物理层

• 应用层：为特定应用程序提供数据传输服务，例如HTTP、DNS等协议。数据单位为报文。

• 传输层：为进程提供数据传输服务。【由于应用层协议很多，定义通用的传输层协议就可以支持不断增多的应用层协议。】

  传输层包括两种协议：

  • 传输控制协议TCP，提供面向连接、可靠的数据传输服务，数据单位为报文段。TCP主要提供完整性服务。
  • 用户数据报协议UDP，提供无连接、尽最大努力的数据传输服务，数据单位为用户数据报。UDP主要提供及时性服务。

• 网络层：为主机提供数据传输服务。【传输层协议是为主机中的进程提供数据传输服务，网络层把传输层传递下来的报文段或者用户数据报封装成分组】

• 数据链路层：为同一链路的主机提供数据传输服务。网络层针对主机之间的数据传输服务，而主机之间可以由很多链路。【数据链路层把网络层传下来的分组封装成帧】

• 物理层：尽可能屏蔽传输媒体和通信手段的差异，使数据链路层感觉不到这些差异。【考虑的是怎样在传输媒体上传输数据比特流，而不是具体的传输媒体】

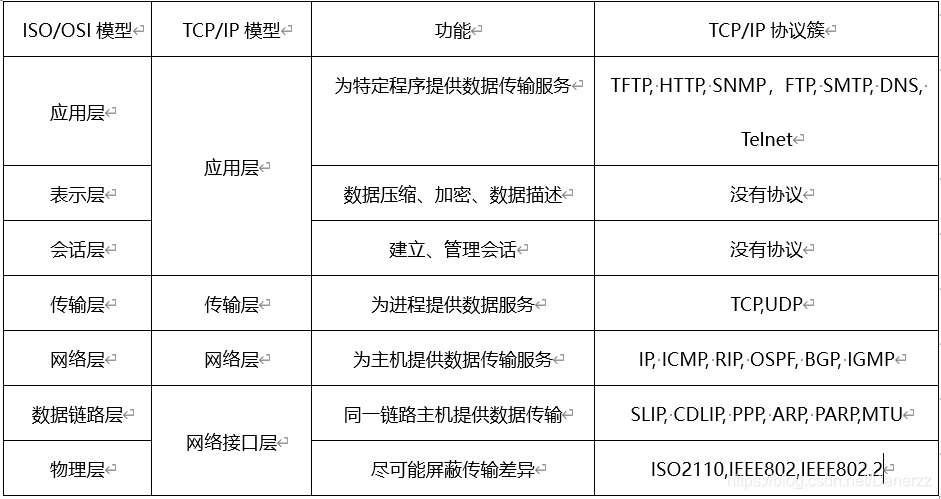

OSI七层模型

应用层、表示层、会话层、传输层、网络层、数据链路层、物理层
其中剩下的两层，表示层和会话层用途如下：

• 表示层：进行数据压缩、加密、数据描述，这使得应用程序不必关心在各台主机中数据内部各式不同的问题。
• 会话层：建立及管理会话

五层协议中没有表示层和会话层，将这些功能留给应用程序开发者处理。

TCP/IP模型

应用层、传输层、网际层、网络接口层
TCP/IP体系结构不严格遵循OSI分层概念，应用层可能会直接使用IP层或者网络接口层。

TCP

传输控制协议TCP

• 面向连接的、可靠的、基于字节流的传输层通信协议
• 将应用层数据流分割为报文段并发送给目标结点的TCP层
• 数据包都有序号，对方收到则发送ACK确认，未收到则重传
• 使用校验和来检验数据在传输层过程中是否有误。

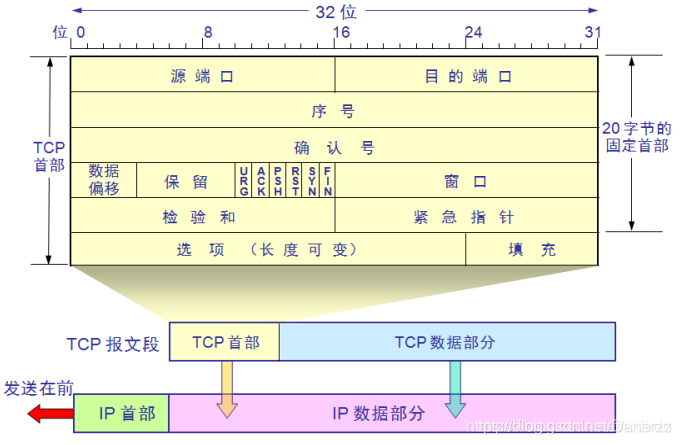

TCP报文格式

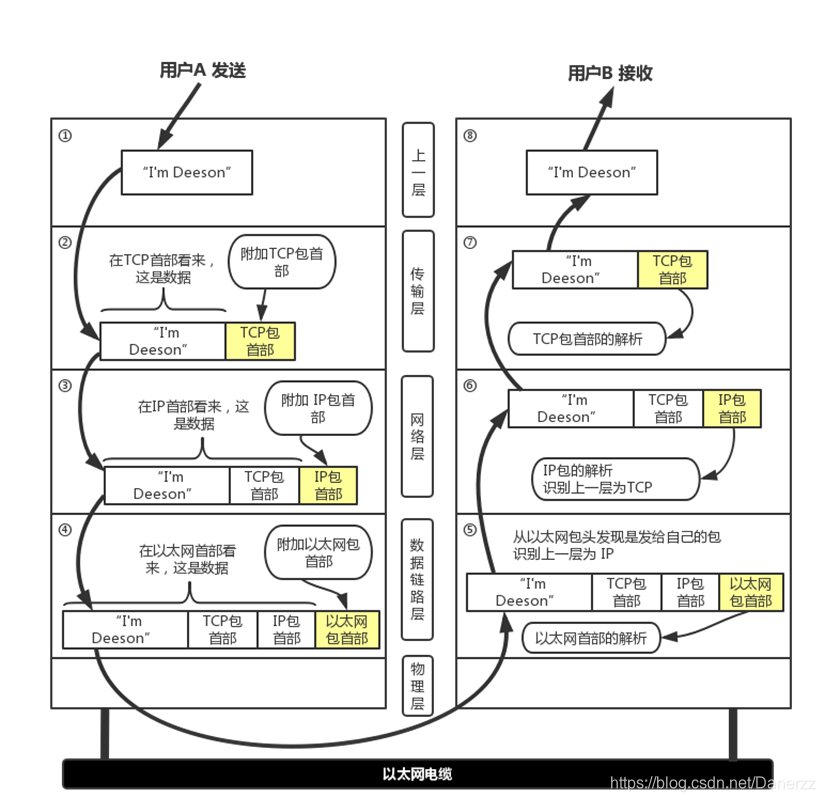

TCP的数据包

《主机A》
应用程序处理：

• 首先应用程序会进行编码处理，这些编码相当于OSI的表示层功能。
• 编码转化后，邮件不一定马上发送，对何时建立连接何时发送数据的管理功能，相当于OSI会话层功能。

TCP模块的处理

• TCP根据应用的指示，负责建立连接、发送数据、以及断开连接。TCP提供将应用层发来的数据顺利发送至对端的可靠传输
• 为了实现可靠传输，需要在应用层数据的前端附加一个TCP首部

《主机B》
网络接口（以太网驱动）的处理

• 注解收到以太网包后，首先从以太网包首部找到MAC地址判断是否为发送给自己的包，若不是则丢弃数据。
• 如果是，则从以太网包首部中的类型确定数据类型，再传给响应模块，如IP、ARP等。这里的例子是IP

IP模块的处理

• IP模块收到数据后做类似处理。从包首部中判断此IP地址是否与自己的IP地址匹配，如果匹配则根据首部的协议将数据转送给对应的模块，如TCP、UDP。这里的例子是TCP。
• 另外，对于有路由器的情况，接收端地址往往不是自己的地址，此时需要借助路由控制表，在调查应该送往的主机或路由器之后再进行转发处理。

TCP模块的处理

• TCP模块中，首先会计算一下校验和，判断数据是否被破坏。然后检查是否在按照序号接受数据。最后检查端口号，确定具体的应用程序。数据完整地接受以后，会传给端口号识别应用程序。

应用程序的处理

• 接收端应用程序会直接接收发送端发送的数据。通过解析数据，展示响应的内容。

TCP报头文：

• 源端口，目的端口：各占两个字节
• 序列号：占四个字节，因为字节流中每个字节都按顺序标号（seq）
• 确认号：占四个字节，是期望收到的下一个字节的序号（ack）
• Offset：指出TCP数据距离TCP报文的起始处有多远
• Reserved：保留域，默认为0
• TCP Flags：占一个字节
• Window：代表滑动窗口的大小，用来告知发送端接收端的缓存大小，以此控制发送端的发送速率，从而达到流量控制。
• 检验和：占两个字节
• 紧急指针：仅当URG为1时有效，指出报文的紧急数据的字节数

详细:

• 端口号、目标端口：计算机上的进程和其他进程通信要通过计算机端口，一个计算机端口某个时刻只能被一个进程占用，所以通过指定源端口和目标端口，就可以知道是哪两个进程需要通信，源端口、目标端口是用16位表示的，可推算计算机的端口个数为2¹⁶
• 序列号：表示本报文段所发送数据的第一个字节的编号。在TCP连接中所传送的字节流的每一个字节都会按顺序编号。由于序列号由32位表示，所以每2³²个字节，就会出现序列号回绕，再次从0开始
• 确认号：表示接收方期望收到发送方下一个报文段的第一个字节数据的编号。也就是告诉发送方：我希望你（指发送方）下次发送的数据的第一个字节数据的编号为此确认号。
• 数据偏移：表示TCP报文段的首部长度，共4位，由于TCP首部包含一个长度可变的选项部分，需要指定这个TCP报文段到底有多长。它指出TCP报文段的数据起始处距离TCP报文段的起始处有多远。32位（4个字节），4位二进制最大表示15，所以书记处偏移量也就是TCP首部最大60字节。
• URG：表示本报文段中发送的数据是否包含紧急数据。后面的紧急指针字段只有当URG=1时才有效
• ACK：表示前面确认号字段是否有效。只有当ACK=1时，前面的确认号字段才有效。TCP规定，建立连接后，ACK必须为1，带ACK标志的TCP报文段称为确认报文段。
• PSH：提示接收端应用程序应该立即从TCP接收缓冲区中读走数据，为接收后续数据腾出空间。如果为1，则表示对方应当立即把数据提交给上层应用，而不是缓存起来，如果应用程序不讲接收到的数据读走，就会一直停留在TCP接收缓冲区中
• RST：如果收到一个RST=1的报文，说明与主机的连接出现了严重错误（如主机崩溃），必须释放连接，然后再重新建立连接。或者说明上次发送给主机的数据有问题，主机拒绝响应，带RST标志的TCP报文段称为复位报文段
• SYN：在建立连接时使用，用来同步序号。当SYN=1，ACK=0时，表示这是一个请求建立连接的报文段；当SYN=1，ACK=1时，表示对方同意建立连接。SYN=1，说明这是一个请求。【建立简介或同意建立简介的报文。只有在前两次握手中SYN才置为1，待SYN标志的TCP报文称为同步报文段】
• FIN：表示通知对方本端要关闭连接了，标记数据是否发送完毕。如果FIN=1，即告诉对方：“我的数据已经发送完毕，你可以释放连接了”，带FIN标志的TCP报文段称为结束报文段
• 窗口大小：表示现在允许对方发送的数据量，也就是告诉对方，从本报文段的确认号开始允许对方发送的数据量，达到此值，需要ACK确认后才能继续传送后面的数据，由Window size value * Window size scaling factor（此值在三次握手阶段TCP选项Window scale协商得到）得出此值
• 校验和：提供额外的可靠性
• 紧急指针：标记紧急数据在数据段中的位置
• 选项部分：其最大长度可根据TCP首部长度进行推算。TCOP首部长度用4位表示，选项部分最长为（2⁴-1）×4-20=40字节
• 常见选项：
  最大报文段长度：Maxium Segment Size，MSS，通常1460字节
  窗口扩大：Window Scale
  时间戳： Timestamps

TCP Flags：

• URG：紧急指针标志
• ACK：确认序号标志（1表示有，0则忽略）
• PSH：push标志
• RST：重置连接标志
• SYN：同步序号，用于建立简介过程
• FIN：finish标志，用于释放连接

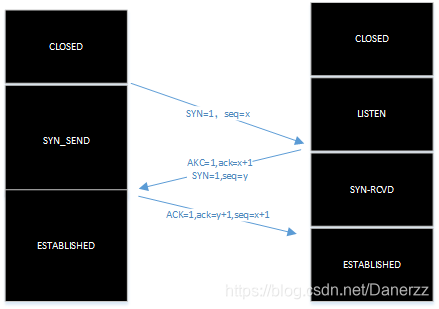

三次握手

三次握手指的是在发送数据的准备阶段，服务器与客户端需要进行三次交互。
具体过程：

• 第一次握手：建立连接时，客户端向服务器发送一个SYN包（握手信号，SYN=1, seq=x），并进入SYN_SENT状态，等待服务器确认。
• 第二次握手：服务器收到SYN包，必须确认客户端的SYN，同时自己也发送一个SYN包，即SYN+ACK包（接受到消息并相应，SYN=1,ACK=1, ack=x+1 ,seq=y）此时服务器进入SYN_SEND状态。
• 第三次握手：客户端收到服务器的SYN+ACK包（ACK=1,ack=y+1,seq=x+1），并向服务器发送确认包ACK，此包发送完毕，客户端和服务器进入Established状态。

TCP连接成功完成三次握手。
在上述三次握手协议中，服务器仍旧在维护一个未连接队列，等待其他客户端的连接请求，若能够完成三次握手，则服务器也可以与该客户端进行数据传输。

为什么三次握手才能建立连接

为了初始化Sequence Number的初始值

• 通信双方要通知给对方自己的初始化SequenceNumber，这个序列号要作为以后数据通信的序号，以保证传输层接收到的数据不会因为网络上的传输问题而乱序
• 即TCP会用这个序号来拼接数据，因此在服务器发回它的Sequence Number，即二次握手之后，还需要发送确认报文给服务器，告知客户端已经收到Sequence Numberl了。

为什么不是两次握手

• 进行两次握手，服务
